Kopplung der Handsender mit NICE-Torantrieben
Inhalt der Seite zur Kopplung von NICE-Fernbedienungen:
Die Fernsteuerung von NICE-Antrieben erfolgt über zwei Komponenten: Fernbedienung und Empfänger.
Fernbedienung (auch Sender genannt) ist ein kabelloses Gerät mit Tasten. Beim Drücken einer Taste wird lediglich ein Signal gesendet; die Fernbedienung speichert selbst niemals etwas.
Damit die Funktion korrekt ist, müssen Fernbedienung und Empfänger gleich codiert sein.
Empfänger Der Empfänger fängt das von der Fernbedienung gesendete Signal auf und entscheidet anhand des Codes, wie er damit verfährt. Der Empfänger speichert die Codes der Fernbedienungen.
Der Empfänger kann in der Antriebssteuerung integriert sein (z. B. NICE Road 400, neue Antriebe Wingo und Toona). In diesem Fall wird er über die Taste R (RADIO) direkt an der Steuerung bedient. Der Empfänger kann auch extern sein und über einen Steckverbinder an die Steuerung angeschlossen werden (z. B. OXI-Empfänger / SMXI am Antrieb NICE Robus, Run oder ältere Wingo- und Toona-Antriebe).

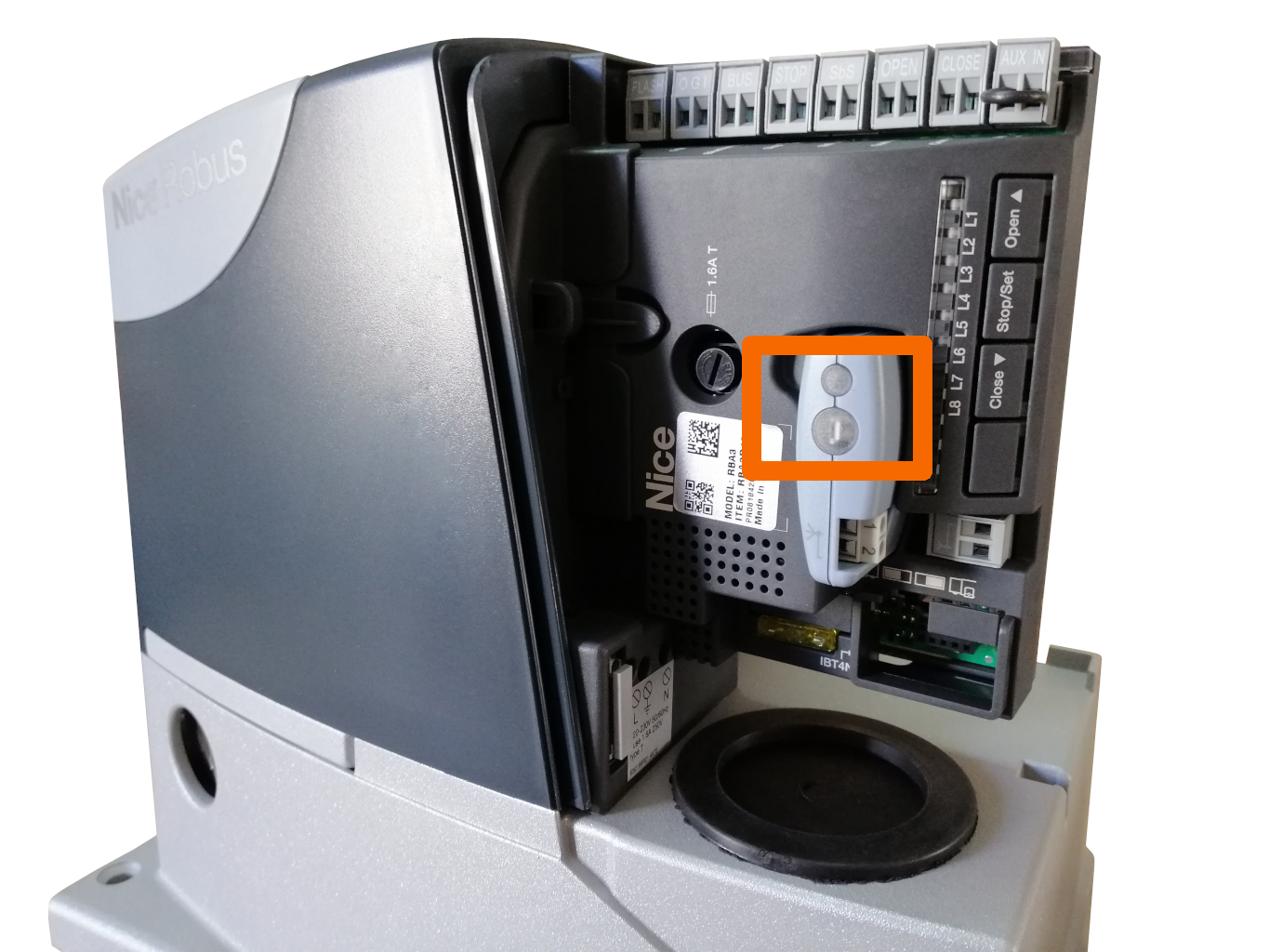

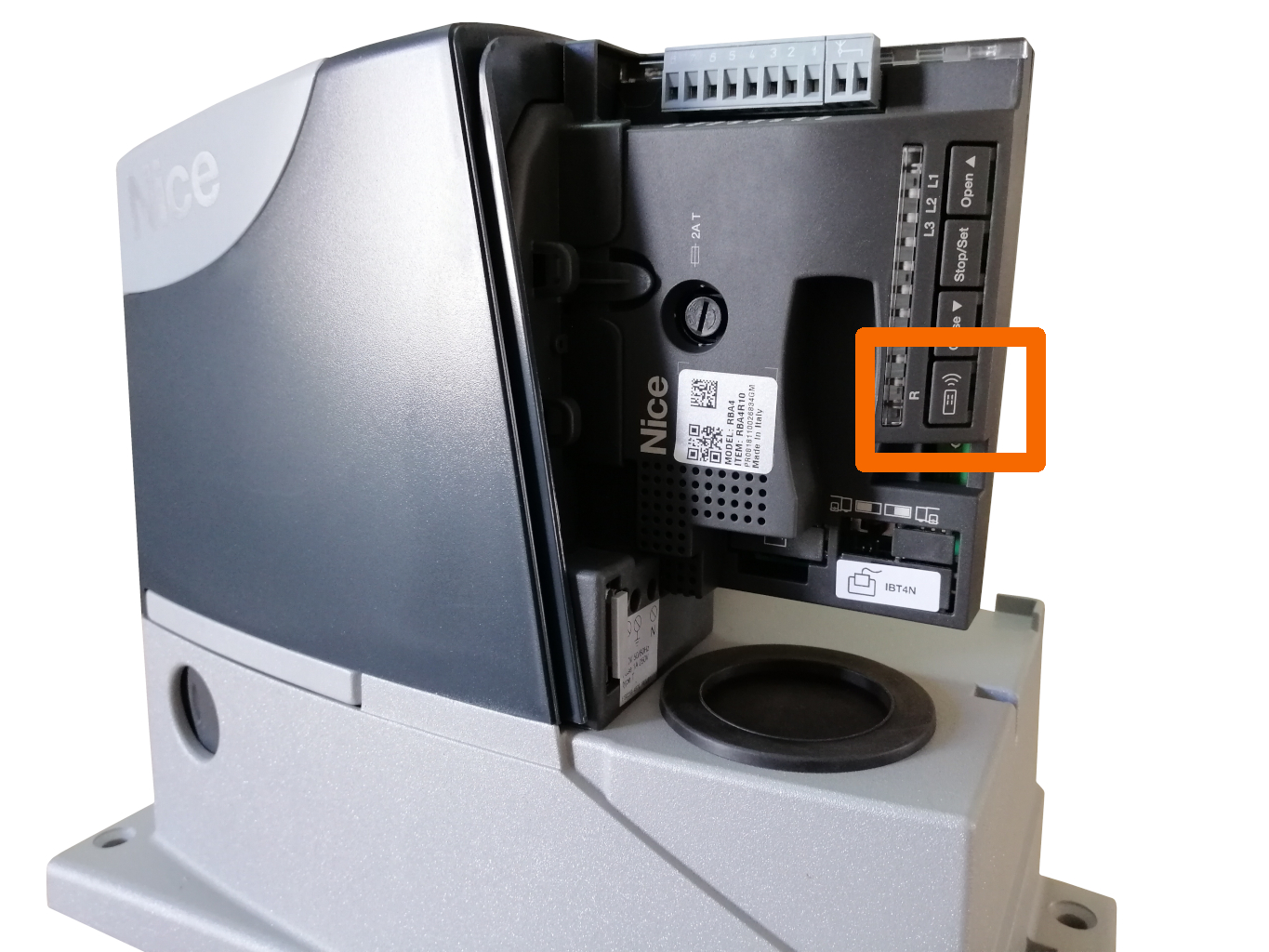

| Taste R (RADIO) an der Steuerung NICE RBA4R10 des Antriebs NICE Road 400 | Taste am externen NICE OXI/SMXI-Empfänger des Antriebs NICE Robus, Run usw. |
|---|---|
 |
 |
Die elektronischen Komponenten von NICE ermöglichen das Speichern von Fernbedienungen im Empfänger in zwei Modi:
| Modus I. „Eine Fernbedienung für ein Gerät“ |
Modus II. „Eine Fernbedienung für mehrere Geräte“ |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Dieser Modus ist für Fernbedienungen mit höchstens vier Kanälen sinnvoll.
In diesem Modus sind den Tasten feste Funktionen zur Steuerung eines Geräts zugewiesen (die Tasten werden von links nach rechts und von oben nach unten nummeriert):
|
Dieser Modus ist für Fernbedienungen mit zwei oder mehr Kanälen (Tasten) sinnvoll.
In diesem Modus ist jeder Taste genau eine Funktion für ein Gerät zugewiesen:
Es ist auch möglich, mit einer Taste mehrere Geräte zu steuern. Gespeichert wird dabei immer die Fernbedienung im Empfänger; die Fernbedienung selbst speichert niemals etwas. |
||||||||||||||||||||
|
Beispiele: Mit einer einkanaligen Fernbedienung können Sie das Tor nur im Schrittbetrieb bedienen . Andere Befehle stehen nicht zur Verfügung. Mit einer zweikanaligen Fernbedienung bedient Taste 1 das Tor bei wiederholtem Drücken im Schrittbetrieb; Taste 2 öffnet das Tor teilweise. Die beiden weiteren Befehle stehen nicht zur Verfügung. Mit einer vierkanaligen Fernbedienung stehen Ihnen alle möglichen Befehle zur Verfügung. |
Ein einfaches Beispiel: Ich habe eine zweikanalige Fernbedienung und ein Schiebe- sowie ein Garagentor. Mit der ersten Taste können Sie dasTor im Schrittbetrieb bedienen; mit der zweiten Taste bedienen Sie das Garagentor.
Ein komplexes Beispiel: Ich habe eine vierkanalige Fernbedienung. Zu Hause habe ich ein Schiebe-, ein Garagen- und ein Drehtor. Bei der Arbeit haben wir ein zweiflügeliges 8 m breites Tor. Sie können alles mit einer Fernbedienung steuern. Mit der ersten Taste können Sie zu Hause das Schiebetor bedienen und bei der Arbeit die Teilöffnung des Drehtors einstellen (es öffnet sich nur ein vier Meter breiter Flügel). Mit der zweiten Taste können Sie zu Hause das Drehtor bedienen und beispielsweise bei der Arbeit beide Flügel öffnen, wenn Sie mit dem Lkw hineinfahren. Mit der dritten Taste können Sie zu Hause das Garagentor bedienen und mit der vierten Taste beispielsweise das Schiebetor zu Hause 1 m weit öffnen lassen, wenn Sie nach dem Fußball erschöpft zu Fuß nach Hause kommen und das Gartentor noch weit entfernt ist. Alternativ können Sie zum Beispiel das Drehtor bei der Arbeit im Modus I. |
Mögliche Befehle für NICE-Geräte
1. Schrittbetrieb
Je nach Automatisierung gibt es verschiedene Schrittfolgen. NICE-Geräte unterstützen in der Regel die folgenden Kombinationen (Informationen zum jeweiligen Gerät finden Sie in der entsprechenden Anleitung):
| Öffnen > Stopp > Schließen > Öffnen |
|---|
| In der Regel voreingestellt. Wird während des Schließens des Tors die Taste gedrückt, öffnet sich das Tor sofort. |
| Öffnen > Stopp > Schließen > Stopp > Öffnen |
| Die sicherste Variante. Jede Torbewegung lässt sich anhalten. |
| Öffnen > Schließen > Öffnen |
| Eine praktische, aber nicht ganz sichere Variante. Bei dieser Kombination müssen Sie das Tor im Falle eines möglichen Aufpralls auf ein Hindernis ständig auf und ab bewegen. |
Die konkrete Schrittfolge wird bei der Programmierung des Antriebs eingestellt. Von da an gilt diese Befehlssequenz nicht nur für die Handsender, sondern auch für Geräte, die gegebenenfalls an den STEP-BY-STEP-Eingang angeschlossen sind.
2. Teilöffnung
Durch wiederholtes Drücken der Taste führt das Tor folgende Bewegungen aus:
| Teilweise öffnen > Stopp > Schließen > Stopp > Teilweise schließen |
|---|
Mit dieser Taste können Sie das Tor nur teilweise, niemals vollständig öffnen.
Bei den einzelnen Automatisierungstypen hat die Teilöffnung unterschiedliche Bedeutungen:
| Automatisierungstyp | Teilöffnung |
|---|---|
| Öffnet das Schiebetor um 1 m (Öffnung für Fußgänger) | |
| Öffnet einen Torflügel | |
| Teilöffnung |
3. Öffnen
Durch wiederholtes Drücken der Taste führt das Tor folgende Bewegungen aus:
| Öffnen > Stopp > Öffnen |
|---|
bis das Tor vollständig geöffnet ist; danach reagiert die Taste nicht mehr.
4. Schließen
Durch wiederholtes Drücken der Taste führt das Tor folgende Bewegungen aus:
| Schließen > Stopp > Schließen |
|---|
bis das Tor vollständig geschlossen ist; danach reagiert die Taste nicht mehr.
Handsender aus dem Speicher löschen
Alle Handsender aus dem Empfängerspeicher löschen
- Drücken Sie die Taste R (RADIO) an der Steuerung (gegebenenfalls die Taste am Empfänger) und halten Sie sie gedrückt.
- Die Kontrollleuchte R (RADIO) (gegebenenfalls die Kontrollleuchte am Empfänger) leuchtet auf und erlischt anschließend (halten Sie die Taste weiterhin gedrückt).
- Die Kontrollleuchte beginnt zu blinken, und Sie _WÄHREND DES dritten Blinkens lassen Sie die Taste R (RADIO) los.
- Wenn das Löschen erfolgreich war, blinkt die Kontrollleuchte kurz wie auf einer Disko und blinkt anschließend fünfmal.
Einen bestimmten Handsender aus dem Empfängerspeicher löschen (nur Empfänger OXI)
- Drücken Sie die Taste R (RADIO) an der Steuerung (gegebenenfalls die Taste am Empfänger) und halten Sie sie gedrückt.
- Die Kontrollleuchte R (RADIO) (gegebenenfalls am Empfänger) leuchtet auf. Halten Sie die Taste R (RADIO) weiterhin gedrückt und drücken und halten Sie gleichzeitig eine Taste am Handsender.
- für Modus I. Sie können eine beliebige Taste drücken und halten.
- für Modus II. Sie müssen die konkrete Taste drücken, die dem Empfänger zugeordnet ist. Um den Handsender vollständig aus dem Empfängerspeicher zu löschen, müssen Sie den Vorgang daher für jede diesem Empfänger zugeordnete Taste wiederholen.
- Wenn das Löschen erfolgreich war, blinkt die Kontrollleuchte fünfmal; lassen Sie dann beide Tasten los.
Handsender im Speicher anmelden
Wenn Sie nicht wissen, welchen Handsender Sie in der Hand halten, ob er vielleicht bereits gekoppelt ist oder in welchem Moduser sich befindet, empfehlen wir, ihn vor dem Koppeln zu löschen und zwar sowohl im Modus Ials auch im Modus II.
Handsender mithilfe der Tasten am Empfänger im Empfängerspeicher anmelden
| Im Modus I | Im Modus II | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Handsender im Speicher anmelden im Modus II erfolgt in zwei Schritten: 1. Befehl auswählen Befehl
2. Handsender anmelden Vorgehensweise:
|

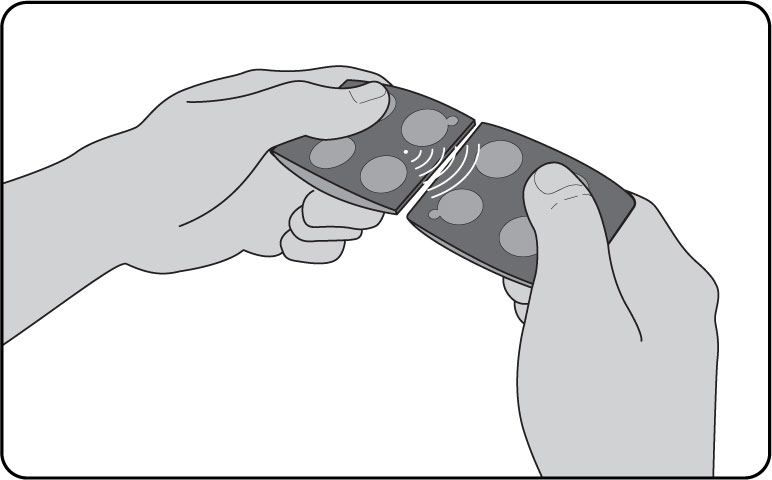

Handsender mithilfe eines bereits gekoppelten Handsenders aus der Ferne im Empfängerspeicher anmelden
Dieser Vorgang muss in Reichweite des Empfängers durchgeführt werden. Sie haben zwei Handsender: einen ALTEN, der bereits gekoppelt ist, und einen NEUEN, der noch nicht gekoppelt ist. Wenn der ALTE im Modus I. gekoppelt war, übernimmt die NEUE Fernbedienung dieselben Eigenschaften, und der Vorgang kann mit einer beliebigen Taste durchgeführt werden. NEUE die neue Fernbedienung übernimmt dieselben Eigenschaften, und der Vorgang kann mit einer beliebigen Taste durchgeführt werden. Wenn die ALTE Fernbedienung im Modus II, muss der Vorgang für jede Taste einzeln durch Drücken genau dieser Taste durchgeführt werden. Gehen Sie wie folgt vor:
- Halten Sie die Taste auf der NEUEN Fernbedienung 7 Sekunden lang gedrückt und lassen Sie sie dann los.
- Drücken Sie die Taste auf der ALTEN Fernbedienung dreimal hintereinander jeweils zwei Sekunden lang; das Tor sollte sich nun nicht mehr bewegen.
- Drücken Sie die Taste auf der NEUEN Fernbedienung 3 Sekunden lang und lassen Sie sie dann los.
- Warten Sie 10 Sekunden und testen Sie die Fernbedienung.
- Wenn die Kopplung nicht erfolgreich war, versuchen Sie, die Tasten langsamer. Sie können es ruhig mehrmals versuchen.
