Komponenten für Hängeschiebetore

Einsatz von Komponenten für Hängeschiebetore

Die Komponenten bieten eine Lösung für Hängeschiebetore. Voraussetzung für den Einsatz ist eine ausreichend tragfähige Fläche (Decke, Wand, Träger o. Ä.), an der sich der Mechanismus befestigen lässt.

Hängeschiebetore

Es gibt mehrere Gründe, ein hängendes Tor einer Toranlage mit Laufschiene oder freitragendem Fundament vorzuziehen:

unebenes Gelände
wenn ein Hindernis in Form einer Laufschiene vermieden werden soll
Montage des Tors an einer Stelle mit Höhenunterschied
unzureichender Platz zum Öffnen eines freitragenden Tors

Weitere Einsatzmöglichkeiten des Hängesystems

Das Hängesystem eignet sich natürlich auch für andere Konstruktionen. Es ist überall dort eine passende Lösung, wo Gegenstände über dem Boden oder Fußboden bewegt werden müssen:

Hängetüren, Trennwände, Sichtschutzwände, Sonnenschutzlamellen – überall dort, wo eine platzsparende Alternative zum Öffnen mit Türflügeln und eine einfache Montage gefragt sind, die Sie selbst durchführen können
Kranbahnen und Manipulatoren – dieses System lässt sich auch als einfaches Fördersystem oder als Kranbahn zum Bewegen von Gegenständen in einer Garage, einem Lager oder einer Produktionsstätte einsetzen

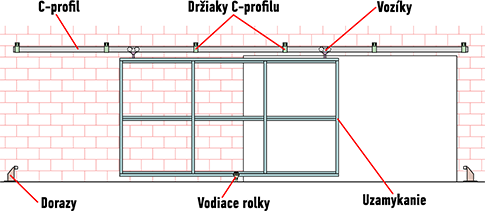

Komponenten des Hängesystems

Der Mechanismus der Hängekonstruktion besteht aus folgenden Grundkomponenten:
Tragende Komponenten	- C-Profil wird an der Decke, einem Träger oder einer Wand befestigt. - Hängelaufwagen laufen im C-Profil; an ihrer Unterseite wird das Hängeschiebetor befestigt - C-Profil-Halterungen mit denen Sie das C-Profil befestigen können
Führungskomponenten	- Führungsrollen verhindern eine seitliche Bewegung des Tors - Anschläge begrenzen die Endpositionen beim Öffnen und Schließen des Tors
Optionales Zubehör	- Schlösser zur Sicherung des Hängeschiebetors - Griffe für eine bequeme manuelle Bedienung

Befestigung an der Gebäudekonstruktion

Für die Befestigung des Systems an der Gebäudekonstruktion bieten wir Varianten zur Montage an folgenden Flächen an:

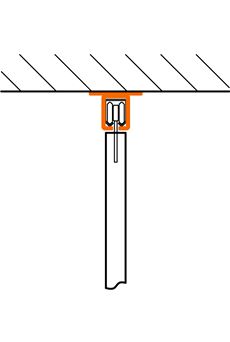

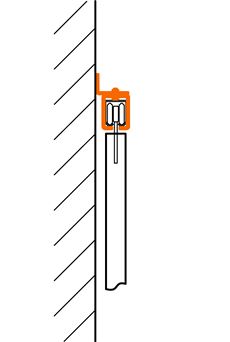

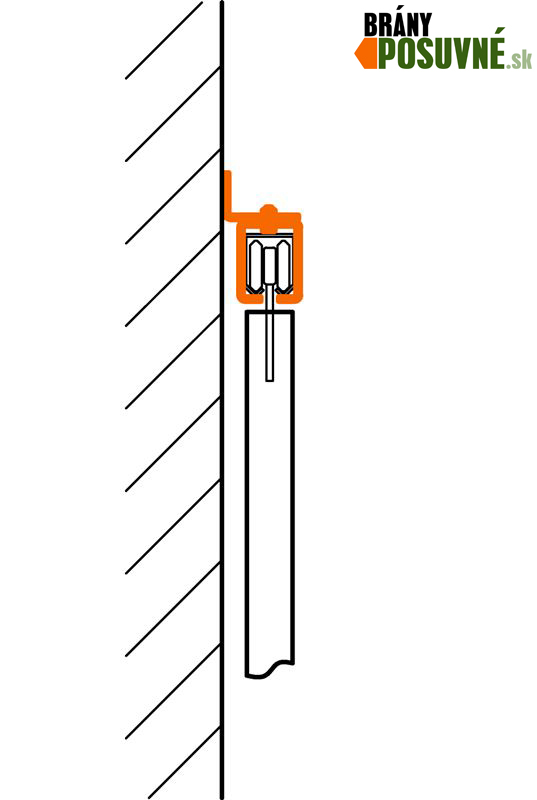

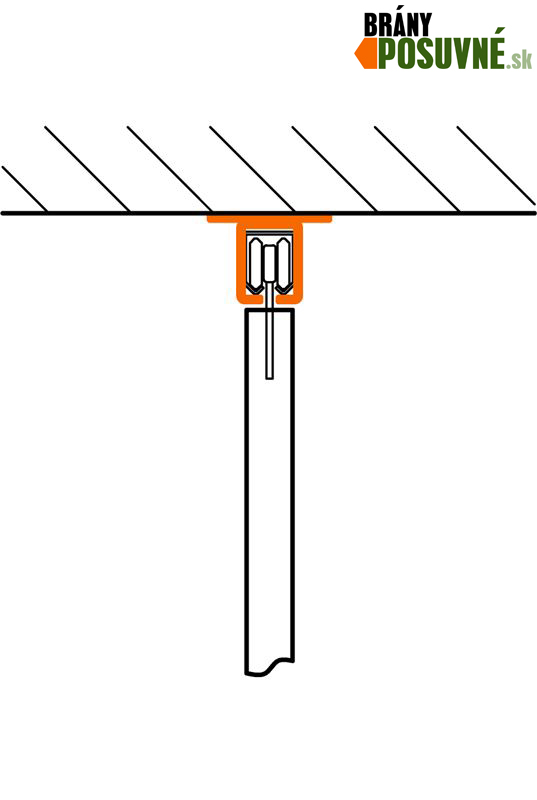

waagerechte Fläche oder Träger	senkrechte Fläche oder Pfosten

In beiden Fällen lassen sich die Halterungen mit Schrauben befestigen, mit chemischen und mechanischen Ankern oder durch Anschweißen. Dabei ist es wichtig, die ausreichende Tragfähigkeit des Bauteils, an dem Sie die Halterungen befestigen, im Hinblick auf das voraussichtliche Torgewicht zu berücksichtigen. Dasselbe gilt für den Abstand zwischen den einzelnen Halterungen, der nicht zu groß sein sollte. Das bedeutet, dass sich das tragende C-Profil beim Lauf der Wagen nicht durchbiegen sollte.

Damit das Tor ruhig und stabil läuft, muss es gegen seitliches Ausschwingen gesichert werden. Dafür bieten wir verschiedene Führungsrollen an, die sich auf unterschiedliche Weise einsetzen und bei Bedarf passend kombinieren lassen.

Für die Führung und Fixierung des Tors im unteren Bereich stehen zwei grundlegende Möglichkeiten zur Auswahl:

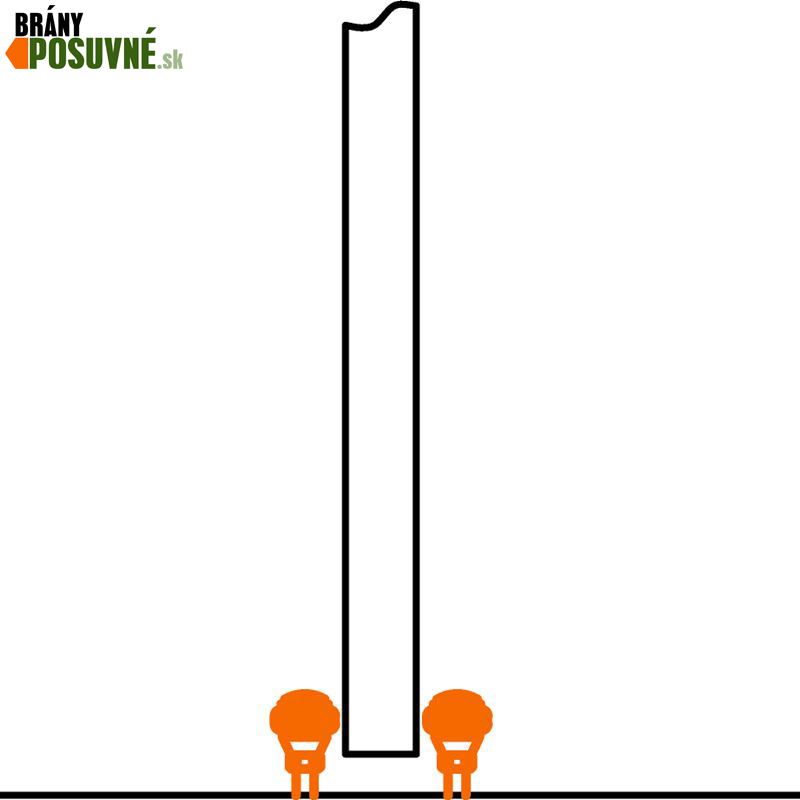

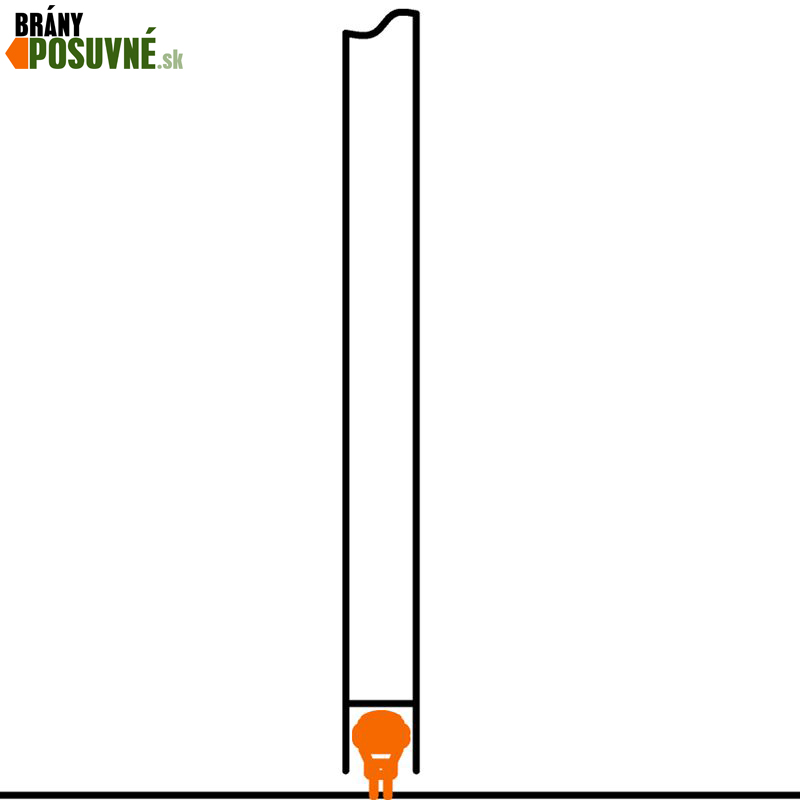

Führungsrollen beidseitig am Tor	Führungsrollen, die in das Profil eingeschoben werden

Auswahl des C-Profils und der Laufwagen

Damit das Hängesystem einwandfrei funktioniert, müssen Sie ein C-Profil in der passenden Größe und die dazugehörigen Laufwagen auswählen. Entscheidend für die Auswahl sind die Abmessungen und das Gewicht des Tors. Bei optimalen Abständen zwischen den einzelnen C-Profil-Halterungen ist nicht das C-Profil, sondern die Tragfähigkeit der Hängelaufwagen für die Belastbarkeit des Gesamtsystems ausschlaggebend. Deshalb sollten Sie vorab die Anordnung der Laufwagen und die zu erwartende Belastung berücksichtigen.

Für die Auswahl des Laufwagens können Sie die folgende Tabelle mit den Tragfähigkeiten heranziehen:

Tragfähigkeit der einzelnen Laufwagen
Laufwagen	klein		mittel		groß
Anzahl der Rollen	2	4	2	4	2	4
Tragfähigkeit	30 kg	50 kg	100 kg	250 kg	175 kg	350 kg

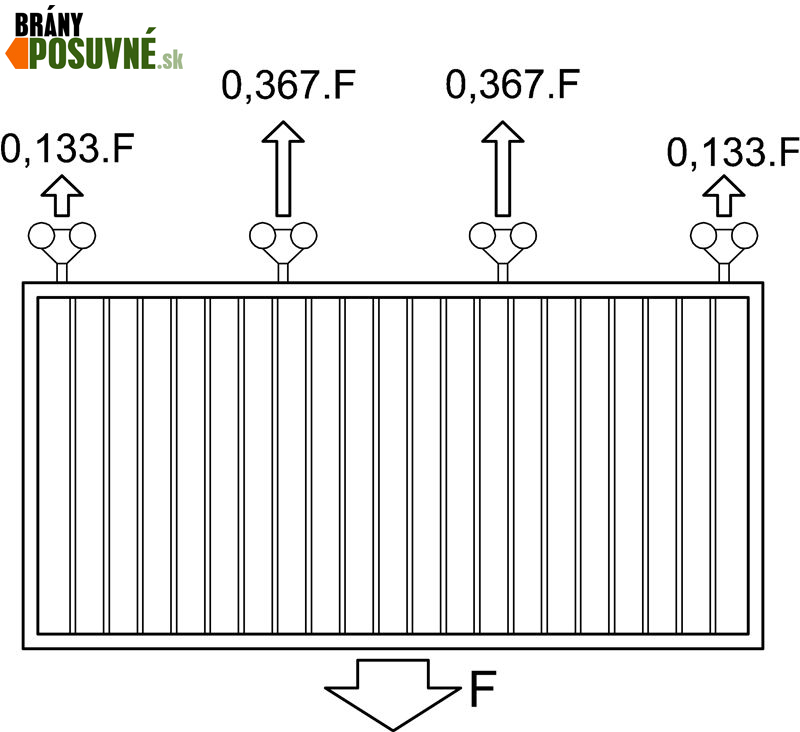

Werden an einem Tor mehrere Laufwagen eingesetzt, verringert sich dadurch nicht immer die Belastung pro Laufwagen. Zur Veranschaulichung zeigen wir schematisch die Lastverteilung bei Verwendung von zwei, drei und vier Laufwagen:

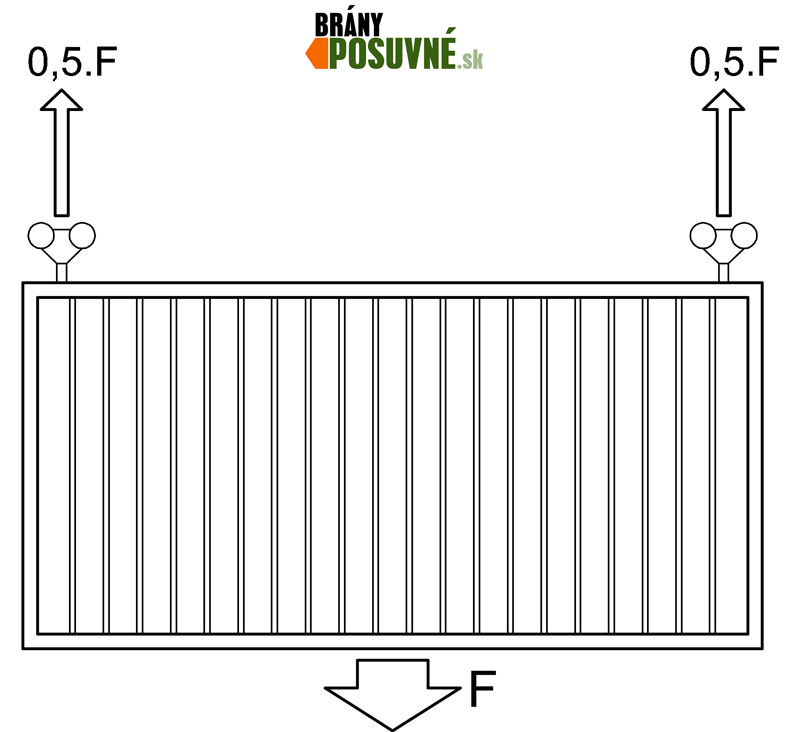

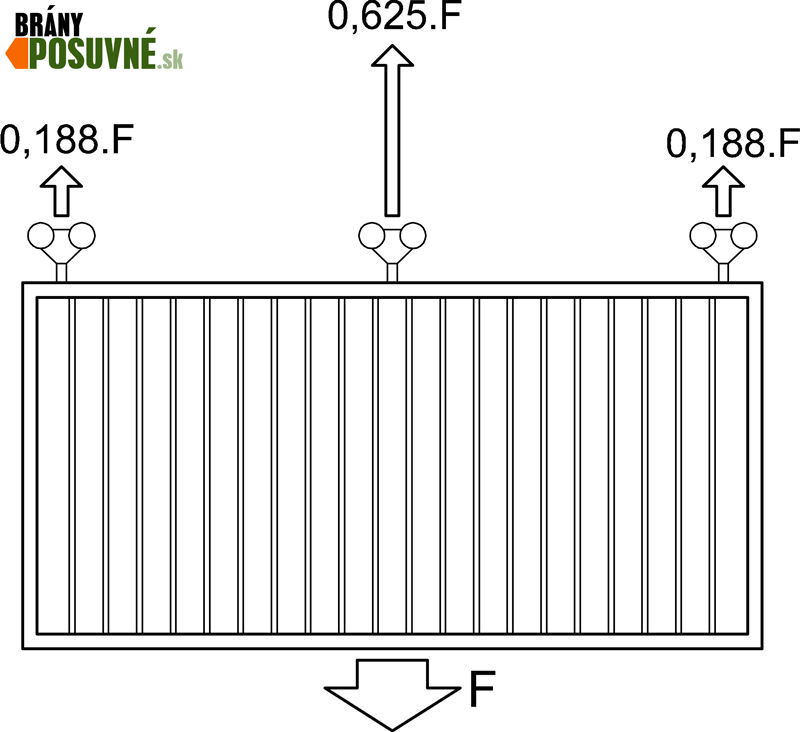

Belastung bei zwei Laufwagen	Belastung bei drei Laufwagen	Belastung bei vier Laufwagen

(Das Beispiel zeigt deutlich, dass die Belastung pro Laufwagen bei Verwendung von drei Laufwagen höher ist als bei Verwendung von zwei Laufwagen.)

Sie wissen nicht, welche Komponenten Sie für Ihr Hängeschiebetor benötigen? Unser Leitfaden für Hängeschiebetore hilft Ihnen bei der Auswahl von C-Profil, Laufwagen, Befestigung, Führung und weiterem Zubehör.
