Montageanleitung für ein hängendes Schiebetor
Technische Anleitung · Komponentenauswahl · Hängetor
Vom oberen C-Profil und den Laufwagen bis zur unteren Führung, den Anschlägen, dem Schloss und den Musterzeichnungen.
Hängendes Schiebetor mit Führung im oberen C-Profil. Klicken Sie hier, um das Schema in voller Auflösung zu öffnen.
Hängendes Schiebetor zum Selberbauen
Am besten planen Sie das Tor in dieser Reihenfolge. Wählen Sie zuerst die Befestigungsart des oberen C-Profils, dann die Größe des C-Profils und anschließend die passenden Laufwagen. Erst danach planen Sie die untere Führung und weiteres Zubehör wie Anschläge, Schlösser, Türdrücker, Griffe oder Verriegelungen.
Inhalt der Anleitung
Was ist ein hängendes Schiebetor?
Ein Hängeschiebetor bewegt sich auf Laufwagen, die im oberen tragenden C-Profil sitzen. Im Gegensatz zu einem Schiebetor mit Laufschiene hat es keine tragende Schiene in der Durchfahrt. Die untere Führung dient lediglich dazu, seitliches Ausschwenken zu verhindern.
Der tragende Teil des Systems befindet sich oben. Das C-Profil überträgt das Gewicht des Torflügels auf die Decke, den Träger oder die Wand. Die Laufwagen bewegen sich im Profil und tragen den Torflügel. Im unteren Bereich kommen lediglich Führungselemente und Anschläge zum Einsatz.
Grundelemente eines Hängetors
| Tragender Teil | An der Decke, am Träger oder an der Wand befestigtes C-Profil; Hängelaufwagen; Halterungen für das C-Profil. |
|---|---|
| Führungsteil | Führungsrollen gegen seitliche Bewegung und Anschläge zur Begrenzung der Endpositionen. |
| Optionales Zubehör | Hakenriegelschlösser, Türdrücker und Griffe zur Sicherung und für eine komfortable Bedienung. |
Auswahl der Befestigung des C-Profils
Das C-Profil kann von oben an der Decke oder einem Träger befestigt werden, alternativ seitlich an einer Wand oder einem Stahlpfosten. Je nach Untergrund werden die Halterungen verschraubt, mit mechanischen oder chemischen Ankern befestigt oder an eine vorbereitete Stahlkonstruktion angeschweißt.
Das C-Profil kann auch direkt gebohrt und an der Tragkonstruktion verschraubt werden. Im Profil ist genügend Platz, damit eine passend gewählte und korrekt montierte Schraube den Laufwagen nicht behindert. Das ist eine Alternative, wenn Sie das Profil nicht anschweißen möchten oder müssen. Schraubentyp, Schraubenabstand und Tragfähigkeit des Untergrunds müssen jedoch an das Gewicht und die Nutzung des Tors angepasst werden.

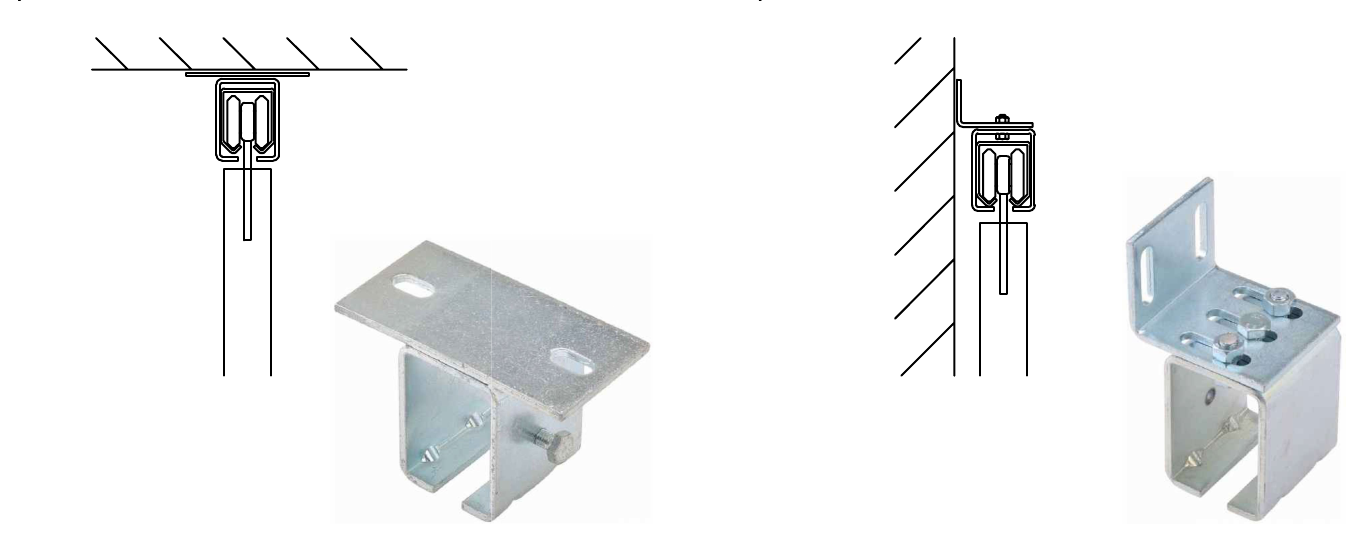

Links die Befestigung an einer waagerechten Fläche oder einem Träger, rechts die Befestigung an einer senkrechten Fläche oder einem Pfosten.
Üblicher Abstand zwischen den Halterungen: etwa 80 bis 100 cm. Passen Sie den tatsächlichen Abstand stets an das Torgewicht, die Länge des C-Profils, die Befestigungsart und die Tragfähigkeit der Baukonstruktion an.
Verzinkte Halterungen
Für eine übliche Stahlkonstruktion wählen Sie die Halterung passend zur Größe des verwendeten C-Profils aus:
-
Obere Halterung für C-Profil eines Hängetors 34 × 31 × 2,0
-
Seitliche Halterung für C-Profil eines Hängetors 34 × 31 × 2,0
-
Obere Halterung für C-Profil eines Hängetors 42 × 52 × 2,5
-
Seitliche Halterung für C-Profil eines Hängetors 42 × 52 × 2,5
-
Obere Halterung für C-Profil eines Hängetors 57 × 67 × 3,0
-
Seitliche Halterung für C-Profil eines Hängetors 57 × 67 × 3,0
Halterungen aus Edelstahl
Für Edelstahlsysteme oder Umgebungen mit höheren Anforderungen an den Korrosionsschutz bieten wir auch eine obere und eine seitliche INOX-Halterung für das mittlere Profil 42 × 52 × 2,5 mm an.
Auswahl des C-Profils für Hängetore
Entscheidend für die Auswahl sind die Abmessungen und das Gewicht des Tors sowie die Art seiner Nutzung. Das C-Profil muss zu den Abmessungen der Laufwagen und Halterungen passen. Bei korrekt gewählten Abständen zwischen den Halterungen ist in der Regel nicht das Profil selbst, sondern sind die verwendeten Laufwagen für die Tragfähigkeit des Systems ausschlaggebend.

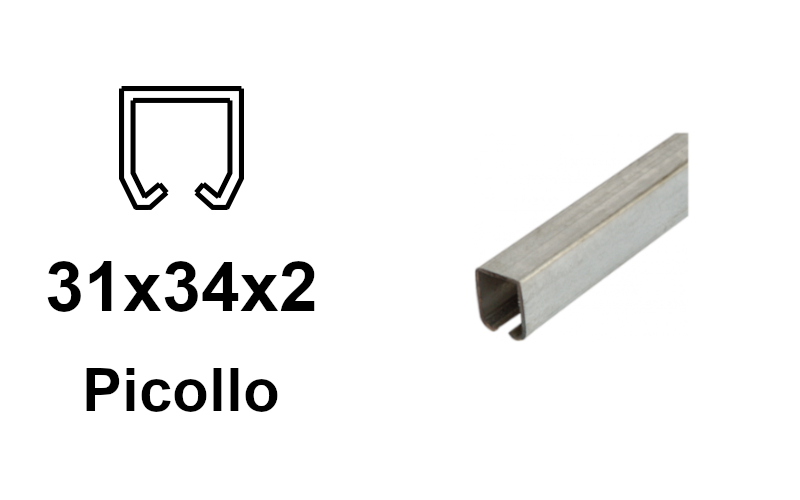

C-Profil 34 × 31 × 2 mm

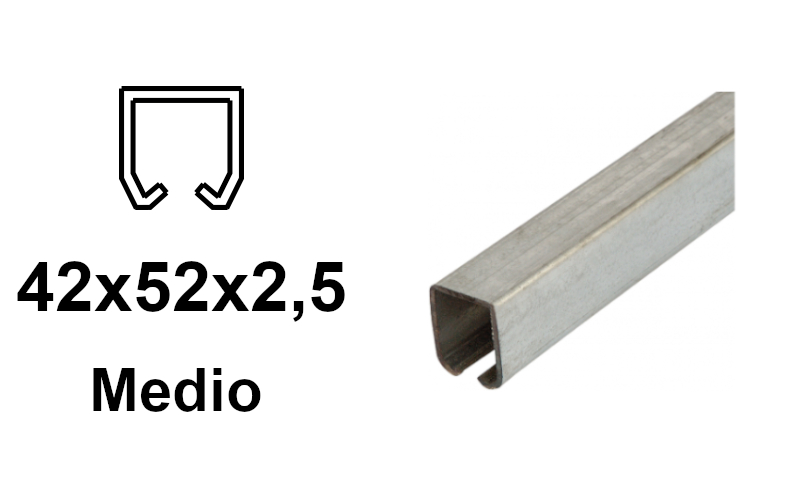

C-Profil 42 × 52 × 2,5 mm

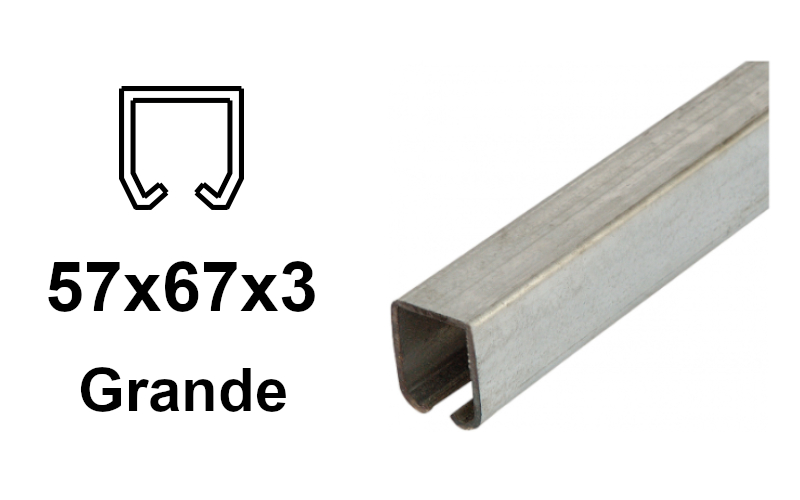

C-Profil 57 × 67 × 3 mm
Verzinkte C-Profile
Grundabmessungen für gängige Hängetore.
C-Profile aus Edelstahl
INOX-Ausführung für Umgebungen mit höheren Anforderungen an den Korrosionsschutz.
Auswahl der Laufwagen für das Hängetor
Wählen Sie den Laufwagen immer passend zur jeweiligen C-Profilgröße aus. Entscheidend sind außerdem die Anzahl der Rollen, das Material der Räder, die Befestigungsart des Torflügels und die erforderliche Tragfähigkeit.

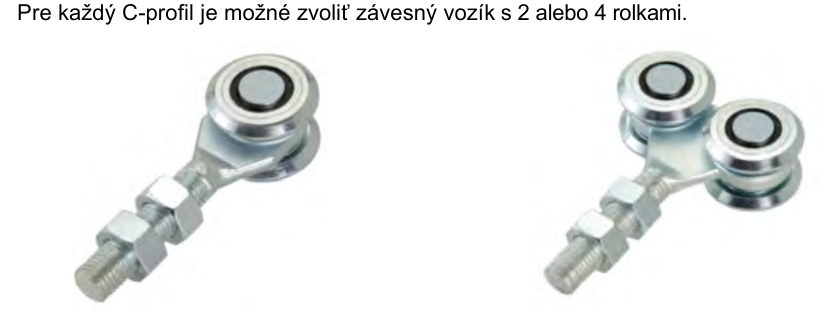

Laufwagen mit zwei und vier Rollen aus der ursprünglichen Anleitung.
Stahllaufwagen mit abgedeckten Lagern
-
Laufwagen für Hängetor, 2 Rollen, für Profil 34 × 31 × 2,0
-
Laufwagen für Hängetor, 4 Rollen, für Profil 34 × 31 × 2,0
-
Laufwagen für Hängetor, 2 Rollen, für Profil 42 × 52 × 2,5
-
Laufwagen für Hängetor, 4 Rollen, für Profil 42 × 52 × 2,5
-
Laufwagen für Hängetor, 2 Rollen, für Profil 57 × 67 × 3,0
-
Laufwagen für Hängetor, 4 Rollen, für Profil 57 × 67 × 3,0
Nylon-Laufwagen für einen leiseren Lauf
-
Nylon-Laufwagen, 2 Rollen, für Profil 34 × 31 × 2,0
-
Nylon-Laufwagen, 4 Rollen, für Profil 34 × 31 × 2,0
-
Laufwagen mit 4 Nylonrädern für Profil 42 × 52 × 2,5
-
Nylon-Laufwagen, 4 Rollen, für Profil 57 × 67 × 3,0
Edelstahllaufwagen
Alternatives CAIS-System für schwerere Hängetore
Für einen schwereren Torflügel können Sie das CAIS-System wählen. Hier wählen Sie eine andere Zusammenstellung als die oben aufgeführten Standardprofile und Laufwagen. C-Profil, Laufwagen und Befestigung des Torflügels müssen zusammenpassen – es reicht nicht, einfach ein größeres Profil zu wählen.
Welche Teile zusammenpassen
| CAIS-C-Profil | Laufwagen | Konsole zur Befestigung des Torflügels |
|---|---|---|
| 73 × 61 × 3,5 mm, Fe oder Zn | SPEED C | GD180, Gewinde M16 |
| 95 × 86 × 5 mm, Fe oder Zn | SPEED CM | GD200, Gewinde M20 |
Beim Laufwagen SPEED C ist eine weitere Möglichkeit zur Befestigung des Torflügels der Halter AD150 für ein passendes U-Profil. Informationen zu Verwendung und Abmessungen finden Sie weiter unten in diesem Kapitel.
CAIS-C-Profile
Sie können zwischen zwei Größen wählen, jeweils in Stahl ohne Oberflächenbehandlung (Fe) oder verzinkt (Zn). Alle vier Profile haben Schraublöcher. Die Verankerungsmethode und der Abstand der Halter müssen entsprechend der tatsächlichen Torlast ausgelegt werden.

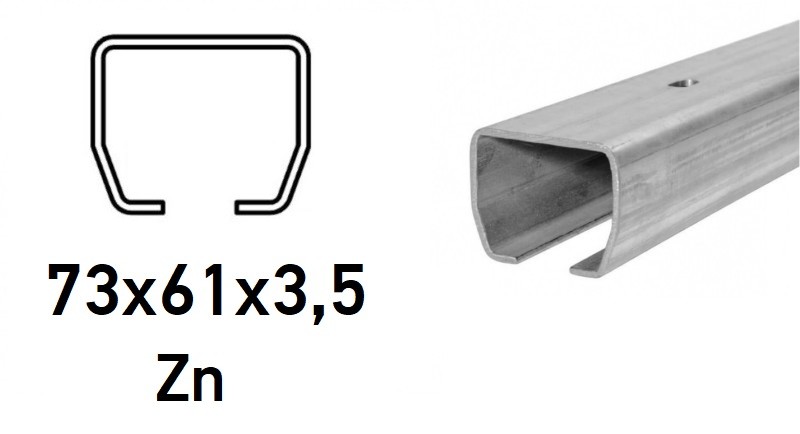

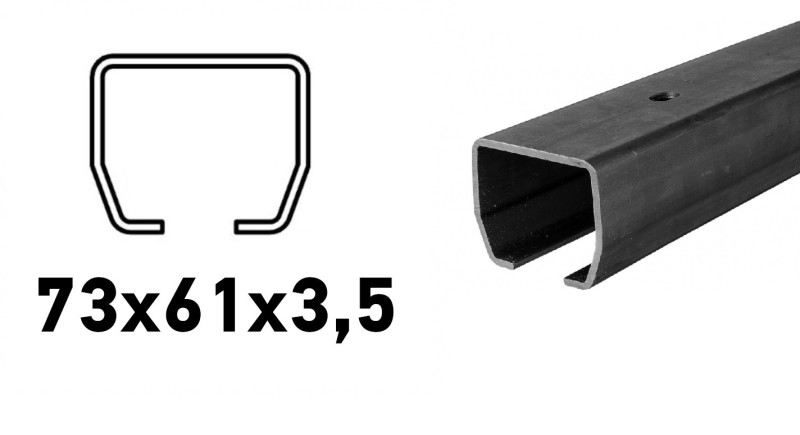

CAIS-C-Profil 73 × 61 × 3,5 mm, Fe
STAGE SB · Stahl ohne OberflächenbehandlungFür Laufwagen SPEED C.
CAIS-C-Profil 73 × 61 × 3,5 mm, Zn
STAGE SZ · verzinkter StahlFür Laufwagen SPEED C.

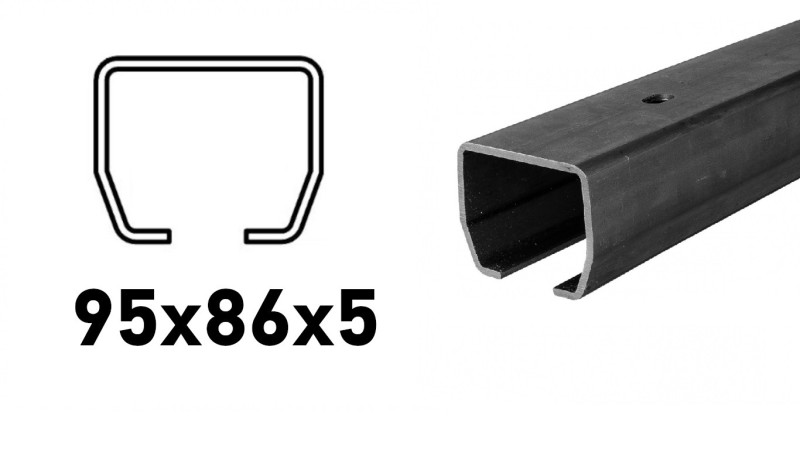

CAIS-C-Profil 95 × 86 × 5 mm, Fe
STAGE MB · Stahl ohne OberflächenbehandlungFür Laufwagen SPEED CM.

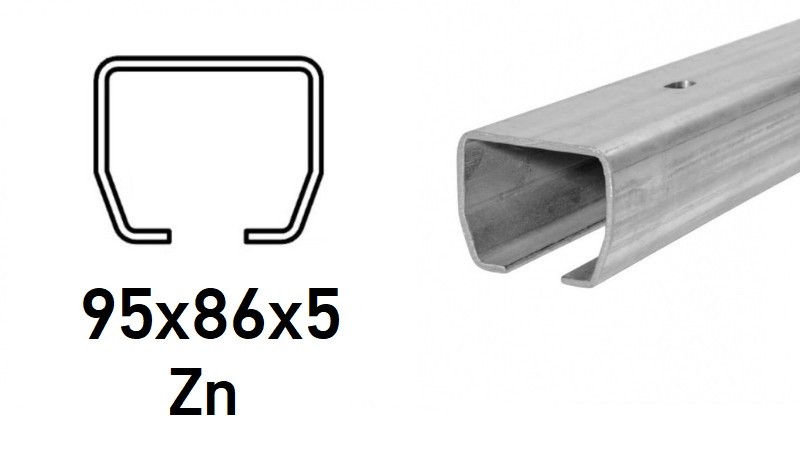

CAIS-C-Profil 95 × 86 × 5 mm, Zn
STAGE MZ · verzinkter StahlFür Laufwagen SPEED CM.
CAIS-Laufwagen

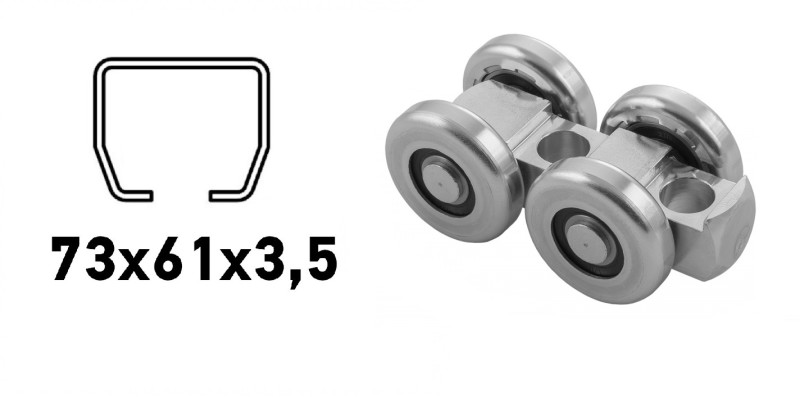

CAIS SPEED C – Laufwagen für C-Profil 73 × 61 × 3,5 mm
Vier Metallrollen, verzinktes Stahlgehäuse und mittige Bohrung Ø 16 mm. Passend für das Profil 73 × 61 × 3,5 mm in den Ausführungen Fe und Zn.
Tragfähigkeit eines Laufwagens laut Produktseite: 480 kg . Zur Verbindung mit dem Torflügel dient die Konsole GD180 (M16), alternativ der Halter AD150 bei einem passenden U-Profil.

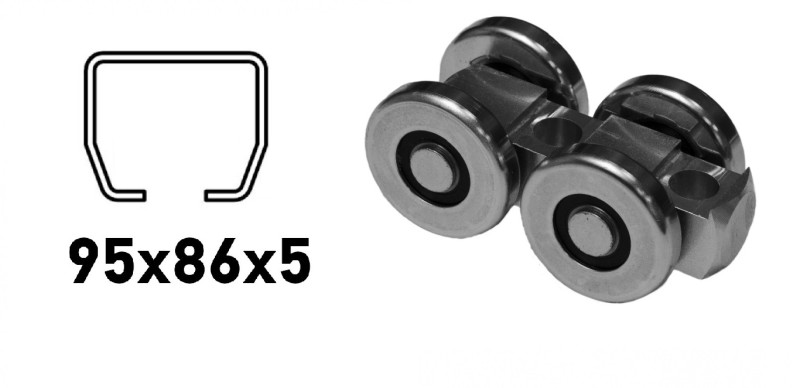

CAIS SPEED CM – Laufwagen für C-Profil 95 × 86 × 5 mm
Vier Metallrollen, verzinktes Stahlgehäuse und mittige Bohrung Ø 20 mm. Passend für das Profil 95 × 86 × 5 mm in den Ausführungen Fe und Zn.
Tragfähigkeit eines Laufwagens laut Produktseite: 980 kg . Zur Verbindung mit dem Torflügel dient die Konsole GD200 (M20).
Die Tragfähigkeit des Laufwagens entspricht nicht der Tragfähigkeit des gesamten Tors. Die Konstruktion muss auch hinsichtlich der Anordnung der Laufwagen, der Befestigung des Torflügels, des Verankerungsabstands des C-Profils und der Tragfähigkeit der Unterkonstruktion geprüft werden. Die Tabelle der Standard-Laufwagen im folgenden Kapitel gilt nicht für CAIS-Laufwagen.
Montagekonsolen und Halter von CAIS
Die folgenden Teile verbinden den Torflügel mit dem Hängelaufwagen. Es handelt sich nicht um Halter zur Befestigung des oberen C-Profils an Wand oder Decke.

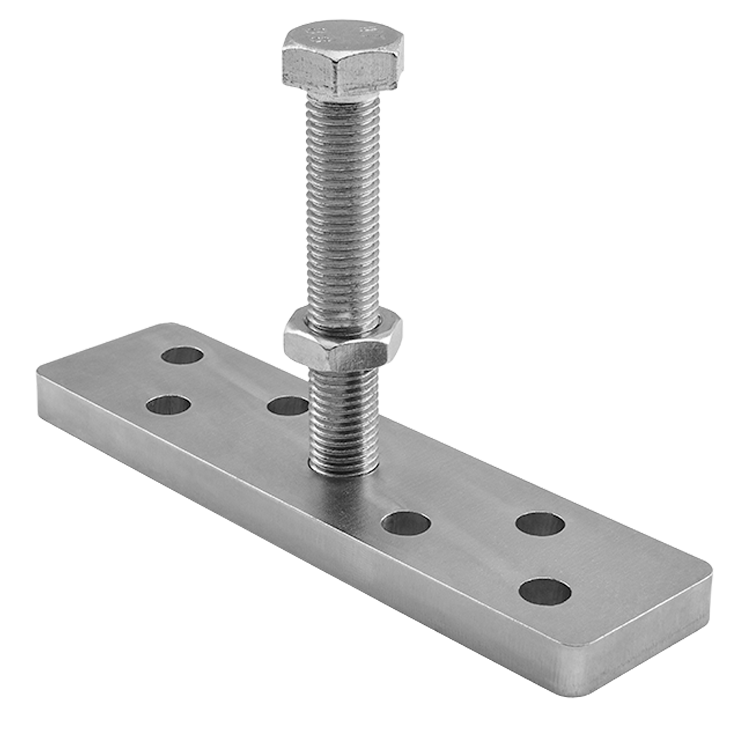

CAIS GD180 – obere verstellbare Konsole M16
Für Laufwagen SPEED C und C-Profil 73 × 61 × 3,5 mm . Die galvanisch verzinkte Stahlkonsole verbindet den Laufwagen mit dem Torflügel.

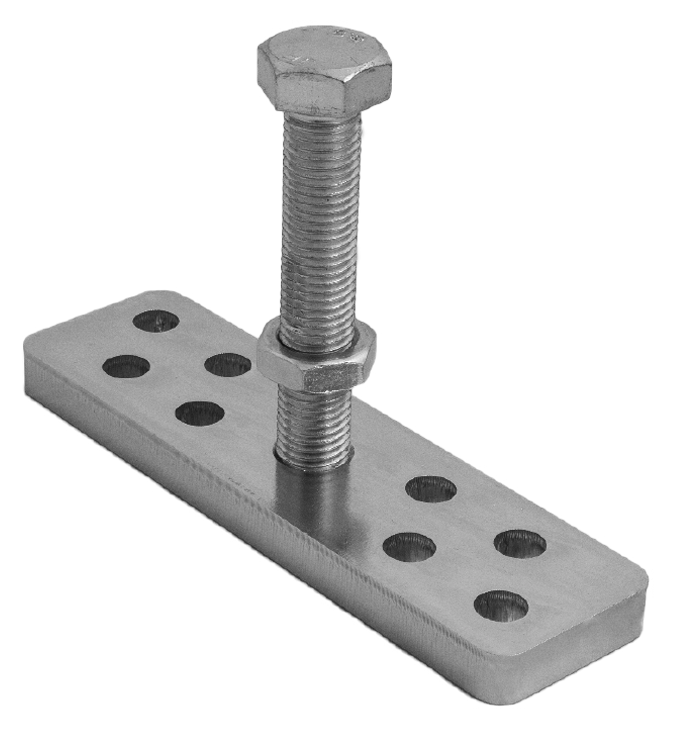

CAIS GD200 – obere verstellbare Konsole M20
Für Laufwagen SPEED CM und C-Profil 95 × 86 × 5 mm . Die galvanisch verzinkte Stahlkonsole verbindet den Laufwagen mit dem Torflügel.

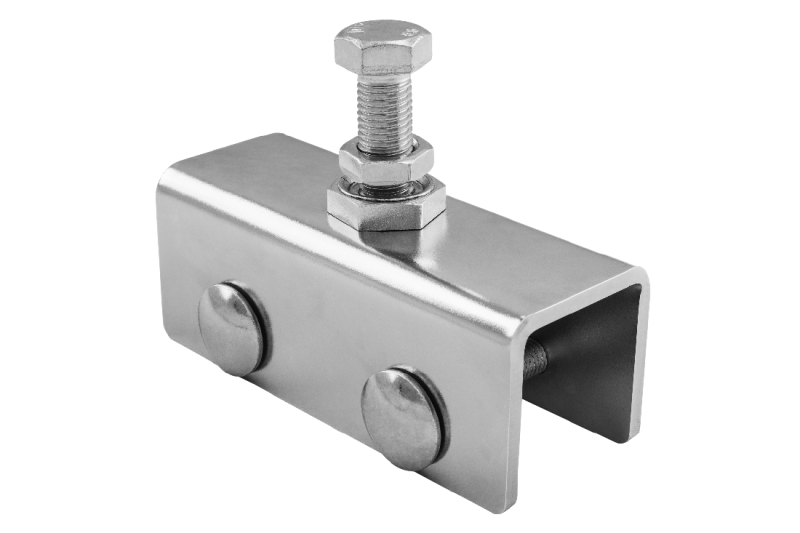

CAIS AD150 – Montagehalter für Torflügel aus U-Profil
Eine weitere Möglichkeit, den Torflügel mit dem Laufwagen zu verbinden SPEED C . Laut Produktseite ist er geeignet für U-Profil 46 × 60 mm oder U-Profil 40 × 45 × 40 × 2 mm in der Torflügelkonstruktion.
Abmessungen laut Produktzeichnung: Länge des Halters 150 mm , Außenbreite 57 mm , Höhe des U-Teils 58 mm , Seitenwandstärke 5 mm und Schraube M16 × 100 . Die obere Platte ist 8 mm .
Für SPEED CM mit einer Bohrung Ø 20 mm führen wir ihn nicht als austauschbares Teil auf; zu diesem Laufwagen gehört die Konsole GD200.
Tragfähigkeiten der Hängelaufwagen
Die Tragfähigkeiten in der Tabelle gelten jeweils für einen Laufwagen gemäß den Angaben im Originalhandbuch.
Wenn Sie eine höhere Tragfähigkeit benötigen, können mehrere Laufwagen verwendet werden. In der Praxis werden sie häufig paarweise angeordnet: zwei Laufwagen nebeneinander, dann ein Abstand und anschließend zwei weitere Laufwagen – ähnlich wie die Achsen eines Autos. Die genaue Anordnung muss an die Torkonstruktion und die Lastverteilung angepasst werden.
| C-Profil | 2 Rollen | 4 Rollen |
|---|---|---|
| 34 × 31 × 2 mm | 30 kg | 50 kg |
| 42 × 52 × 2,5 mm | 100 kg | 250 kg |
| 57 × 67 × 3 mm | 175 kg | 350 kg |
Wichtig: Die Tabelle übernimmt die Werte aus dem Originalhandbuch. Prüfen Sie beim jeweiligen Laufwagen stets die direkt beim Produkt angegebene Tragfähigkeit, insbesondere bei einer anderen Rollenart.
Lastverteilung auf die Laufwagen
Eine größere Anzahl an Laufwagen verringert nicht automatisch die maximale Belastung eines einzelnen Laufwagens. Entscheidend sind ihre Anordnung und die Durchbiegung der Konstruktion.

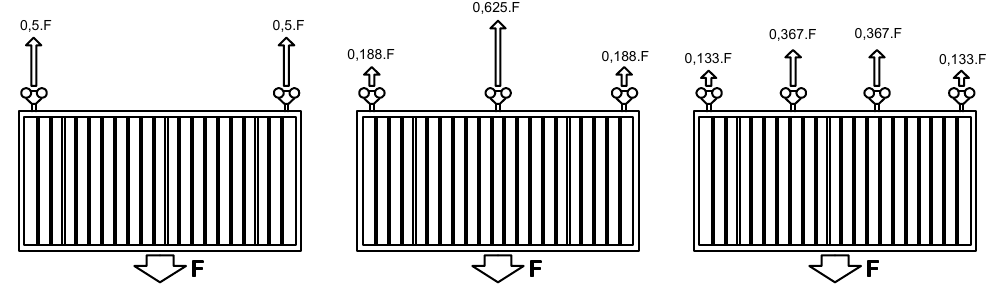

Schema zur Verteilung der Gesamtlast F auf zwei, drei und vier Laufwagen.
| Anzahl der Laufwagen | Lastverteilung von links nach rechts |
|---|---|
| 2 | 0,5 F + 0,5 F |
| 3 | 0,188 F + 0,625 F + 0,188 F |
| 4 | 0,133 F + 0,367 F + 0,367 F + 0,133 F |
Bei drei Laufwagen kann der mittlere Laufwagen 0,625 F tragen, also mehr als die 0,5 F, die auf jeden der beiden korrekt positionierten Laufwagen entfallen.
Praktischer Hinweis: Wenn Sie mehrere Laufwagen verwenden möchten, sollten Sie diese in der Regel nicht gleichmäßig über die gesamte Torflügellänge verteilen. In der Praxis werden zwei Laufwagen dicht beieinander und zwei weitere ebenfalls dicht beieinander montiert – ähnlich wie die Achsen eines Autos. Die genaue Lösung hängt jedoch von der Torkonstruktion und der Lastverteilung ab.
Führung für Schiebetore
Die untere Führung verhindert ein seitliches Ausschwingen des hängenden Tores und sorgt für eine gleichmäßige, stabile Bewegung. Sehen Sie sich zunächst die Führungsmöglichkeiten an und wählen Sie anschließend die passende Lösung anhand des Rahmens, des verfügbaren Platzes und der Montageart.

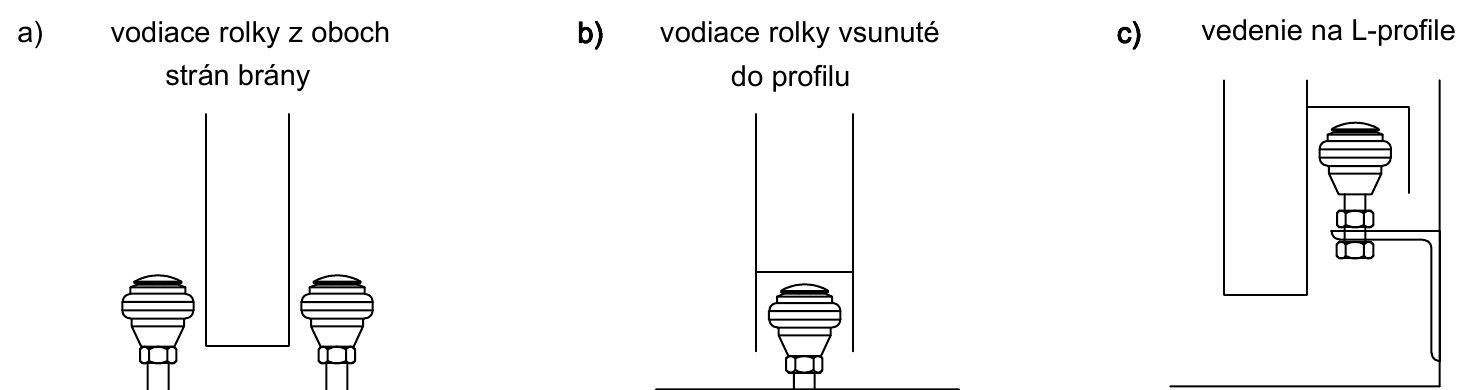

Führungsrollen beidseitig, eine in das Profil eingesetzte Rolle und eine Führung mit L-Profil.
Eine Übersicht der verfügbaren Rollen, Führungsrollen und weiterer Lösungen finden Sie in der Kategorie untere Führungen für hängende Tore .
Bei einem schwereren Tor: Im unteren Bereich kann eine Laufschiene für ein schienengeführtes Schiebetor verwendet und mit unteren Laufrollen ergänzt werden. So wird das Gewicht auf die obere und untere Führung verteilt, und der gesamte Torflügel hängt nicht allein am oberen C-Profil und den Laufwagen. Eine solche kombinierte Lösung muss entsprechend dem Torgewicht und der Tragkonstruktion ausgelegt werden.
Führung in einer Führungsschiene
Untere Führungsschiene für hängende und Falttore
Die verzinkte Schiene mit den Maßen 83 × 51 mm wird entlang des Tores montiert. In ihrer Nut läuft ein unterer Führungsstift mit Lager.
Rollen und Führungsrollen
Alle Möglichkeiten zur unteren Führung
Hier finden Sie untere Führungsrollen, verstellbare Führungsrollen sowie Lösungen für verschiedene Rahmenbreiten hängender Tore.
Anschläge für hängende Tore
Mechanische Anschläge begrenzen die Endpositionen und verhindern, dass das Tor aus dem C-Profil herausgeschoben wird. Der Anschlag kann in das C-Profil eingesetzt oder am Boden beziehungsweise am Pfosten verankert werden.
Anschlag im oberen C-Profil

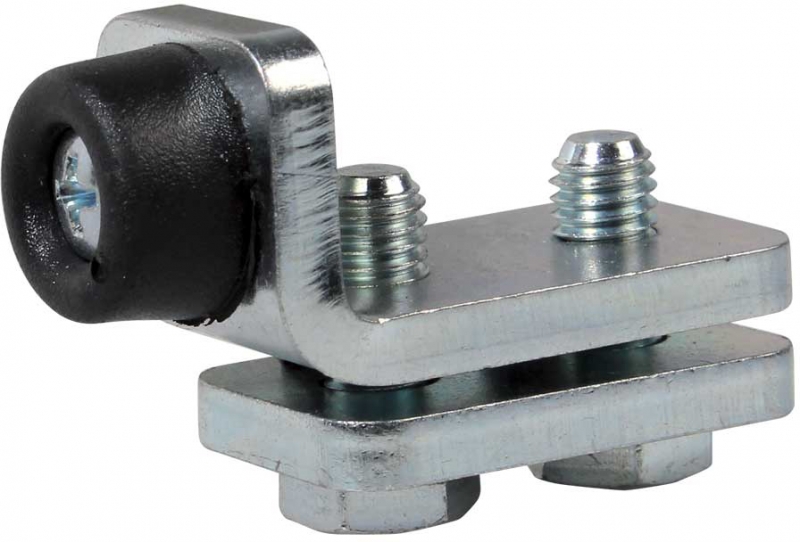

Innenanschlag für das C-Profil eines hängenden Tores
Er wird im oberen Profil montiert und begrenzt die Bewegung des Laufwagens in der Endposition.

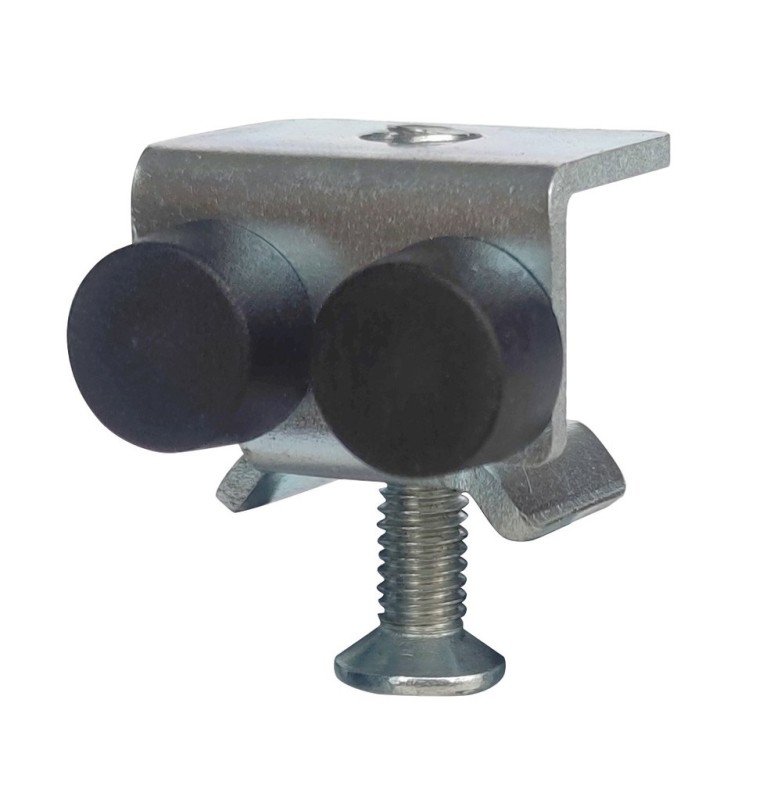

Anschlag für kleines Profil
Innenanschlag für C-Profil, 34 × 31 × 2,0
Passend für das kleine C-Profil für hängende Tore mit den Maßen 34 × 31 × 2,0 mm.

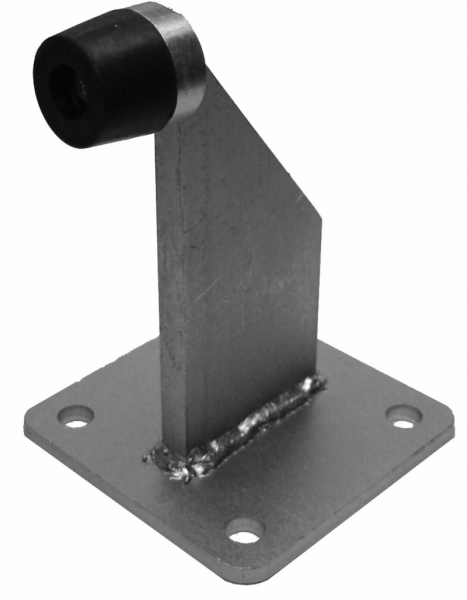

Unterer Anschlag, verzinkt
Unterer Anschlag mit Grundplatte
Er wird auf einem festen Untergrund verschraubt und begrenzt die Position des unteren Torflügelbereichs.
Unterer Anschlag, INOX

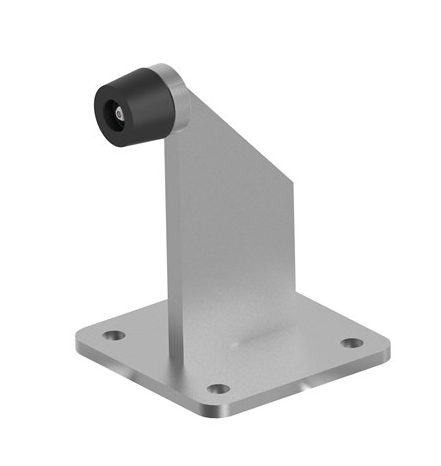

Rostfreier unterer Anschlag mit Grundplatte
Rostfreie Ausführung des unteren Anschlags zum Anschrauben.
Auswahl an optionalem Zubehör – Schlösser, Drücker und Griffe
Zum Abschließen eines manuell bedienten Schiebetors wird ein Hakenschloss verwendet. Wählen Sie die Größe passend zum Rahmenprofil und zur gewünschten Bedienungsart. Ergänzen Sie das Schloss anschließend mit einem passenden Drücker oder Griff.

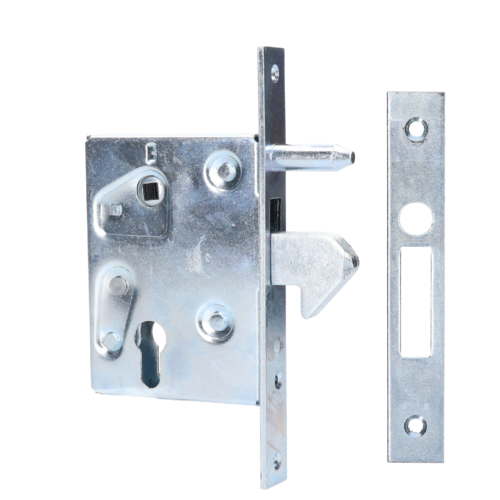

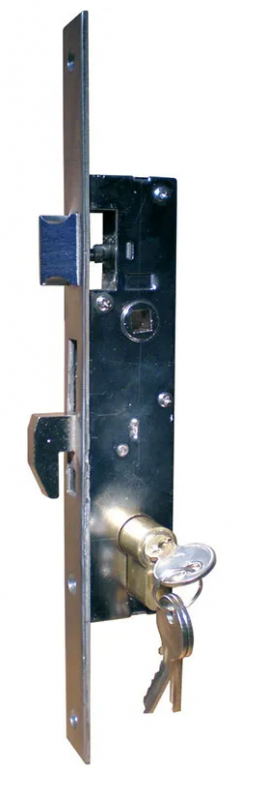

Hakenschloss D
Hakenschloss D, ZH-04
Schloss mit ausfahrendem Haken für Rahmenprofile ab 40 × 25 mm.
Hakenschloss H

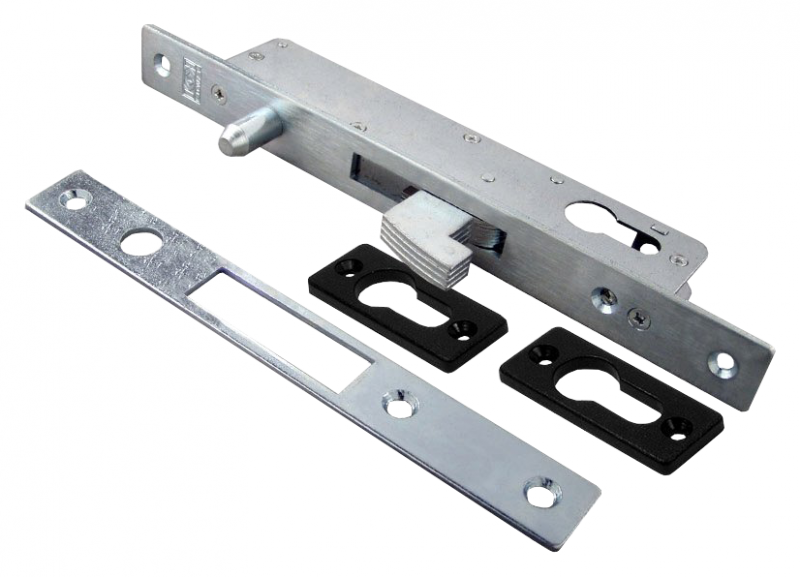

Hakenschloss H, ZH-08
Größere Ausführung, bei der das Tor mit einem Drücker bedient werden kann.
Rostfreies Schloss
Rostfreies Hakenschloss ZH-09 INOX
INOX-Ausführung mit Profilzylinder für Schiebe- und Flügeltore.

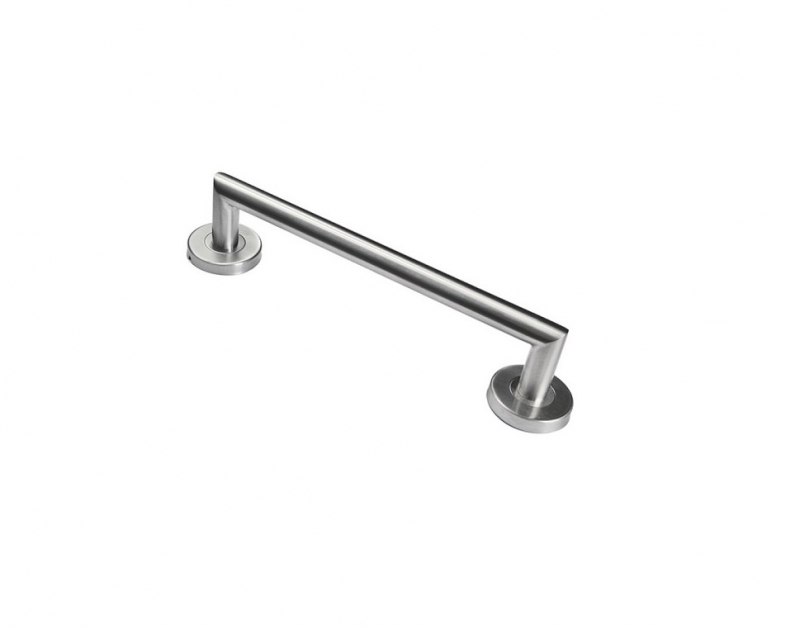

Torgriff
Rostfreier rechteckiger Griff, 268 × 64 mm
Griff zur bequemen manuellen Bedienung des hängenden Tores.
Alle Hakenschlösser · Drücker, Knäufe und Rosetten · Torgriffe
Häufig gestellte Fragen und Antworten
1. Benötigt ein hängendes Tor eine Laufschiene?
Bei einer üblichen hängenden Torlösung wird das Gewicht vom oberen C-Profil und den Laufwagen getragen; der untere Bereich stabilisiert lediglich den Torflügel. Bei einem schwereren Tor kann jedoch eine kombinierte Lösung mit unteren Laufrollen und einer Laufschiene für ein schienengeführtes Schiebetor vorgesehen werden, die die Last auf den oberen und unteren Bereich verteilt.
2. In welchem Abstand werden die C-Profilhalter montiert?
Laut Handbuch beträgt der häufigste Montageabstand etwa 80 bis 100 cm. Der tatsächliche Montageabstand muss das Gewicht des Torflügels, die Profillänge, die Art der Verankerung und die Tragfähigkeit der Konstruktion berücksichtigen.
3. Wie wählt man das passende C-Profil aus?
Nach den Abmessungen und dem Gesamtgewicht des Tores einschließlich der Füllung. Der Laufwagen muss für dieselbe C-Profilgröße ausgelegt sein, und seine Tragfähigkeit muss der tatsächlichen Belastung entsprechen.
4. Verteilt sich das Gewicht bei drei oder vier Laufwagen gleichmäßig?
Nicht immer. Laut Schema im Handbuch kann der mittlere Laufwagen bei drei Laufwagen bis zu 0,625 der Gesamtlast F tragen. Wenn Sie vier Laufwagen verwenden, werden diese in der Praxis oft als zwei dicht beieinanderliegende Paare montiert – ähnlich wie die Achsen eines Autos – und nicht gleichmäßig über die gesamte Torflügellänge verteilt. Die genaue Anordnung hängt von der Torkonstruktion und der Lastverteilung ab.
5. Welche Art der unteren Führung ist am besten geeignet?
Das hängt vom Rahmen und vom verfügbaren Platz am Tor ab. Möglich sind Rollen auf beiden Seiten des Rahmens, eine im unteren Profil geführte Rolle, eine untere Führungsschiene oder eine Führung mit einem L-Profil. Wichtig ist, dass die Führung den Torflügel stabilisiert, ohne unnötige Reibung zu verursachen.
6. Wozu dienen Endanschläge?
Sie begrenzen die offene und geschlossene Position und verhindern, dass die Laufwagen aus dem C-Profil herausgeschoben werden. Der Anschlag kann im C-Profil angebracht oder am Boden beziehungsweise am Pfosten verankert werden.
Beispiele für die Konstruktion eines hängenden Tores

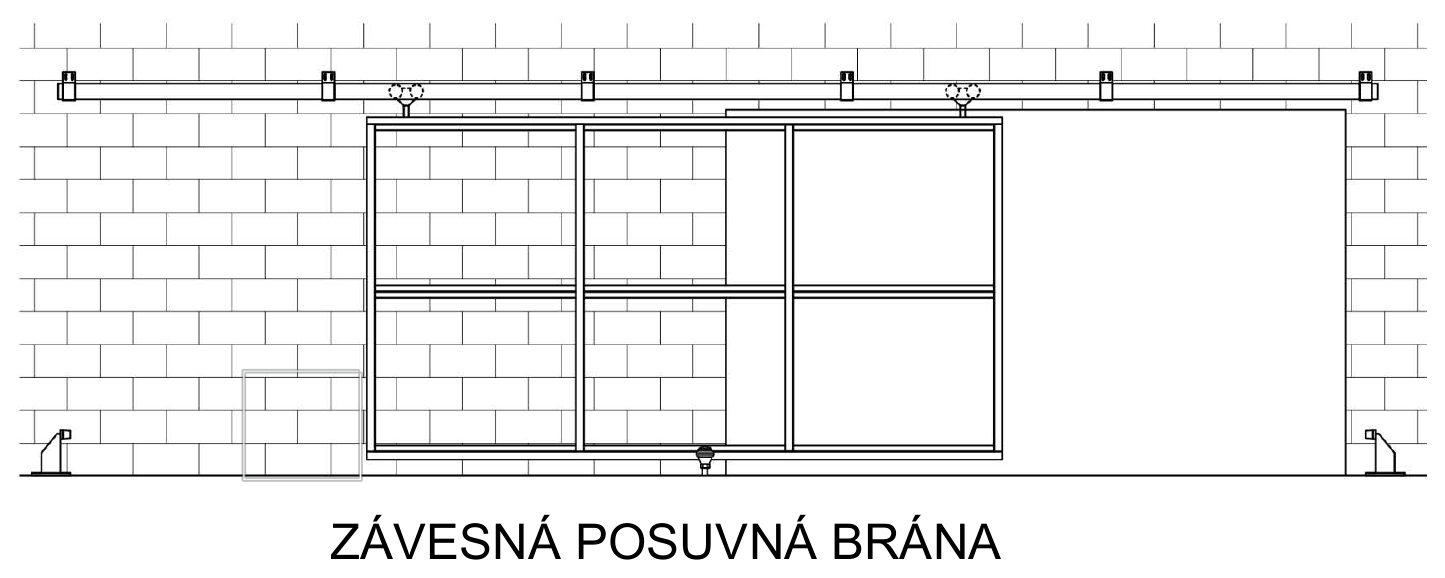

Die Zeichnungen sind in der natürlichen Ausrichtung dargestellt. Die Vorschau ist an die mittlere Spalte angepasst; ein Klick öffnet die Datei in voller Auflösung mit allen Maßangaben.

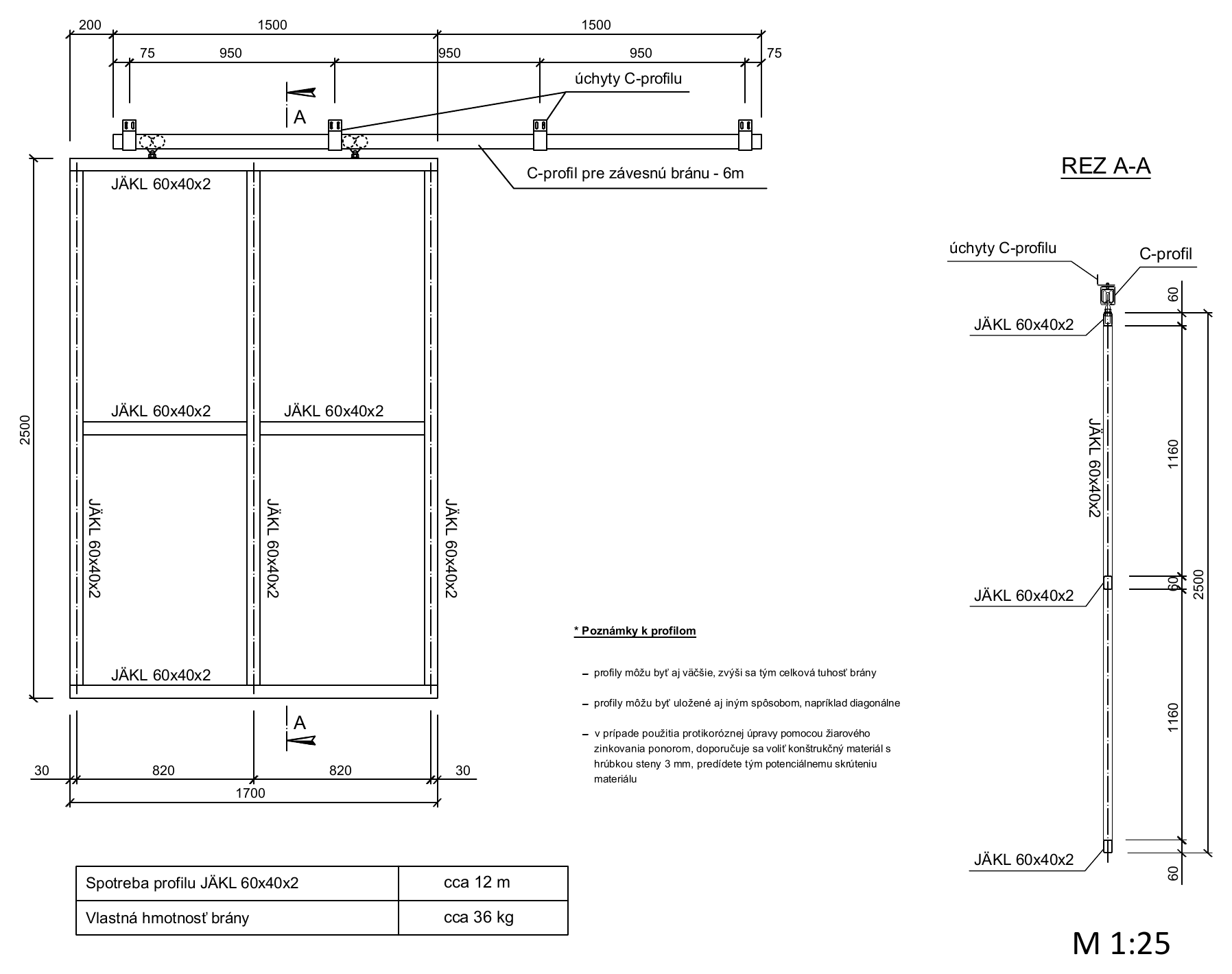

Hängendes Tor mit einer Durchfahrtsbreite von 1,5 × 2,5 m
- Rahmen 1 700 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profilbedarf ca. 12 m
- Eigengewicht ca. 36 kg

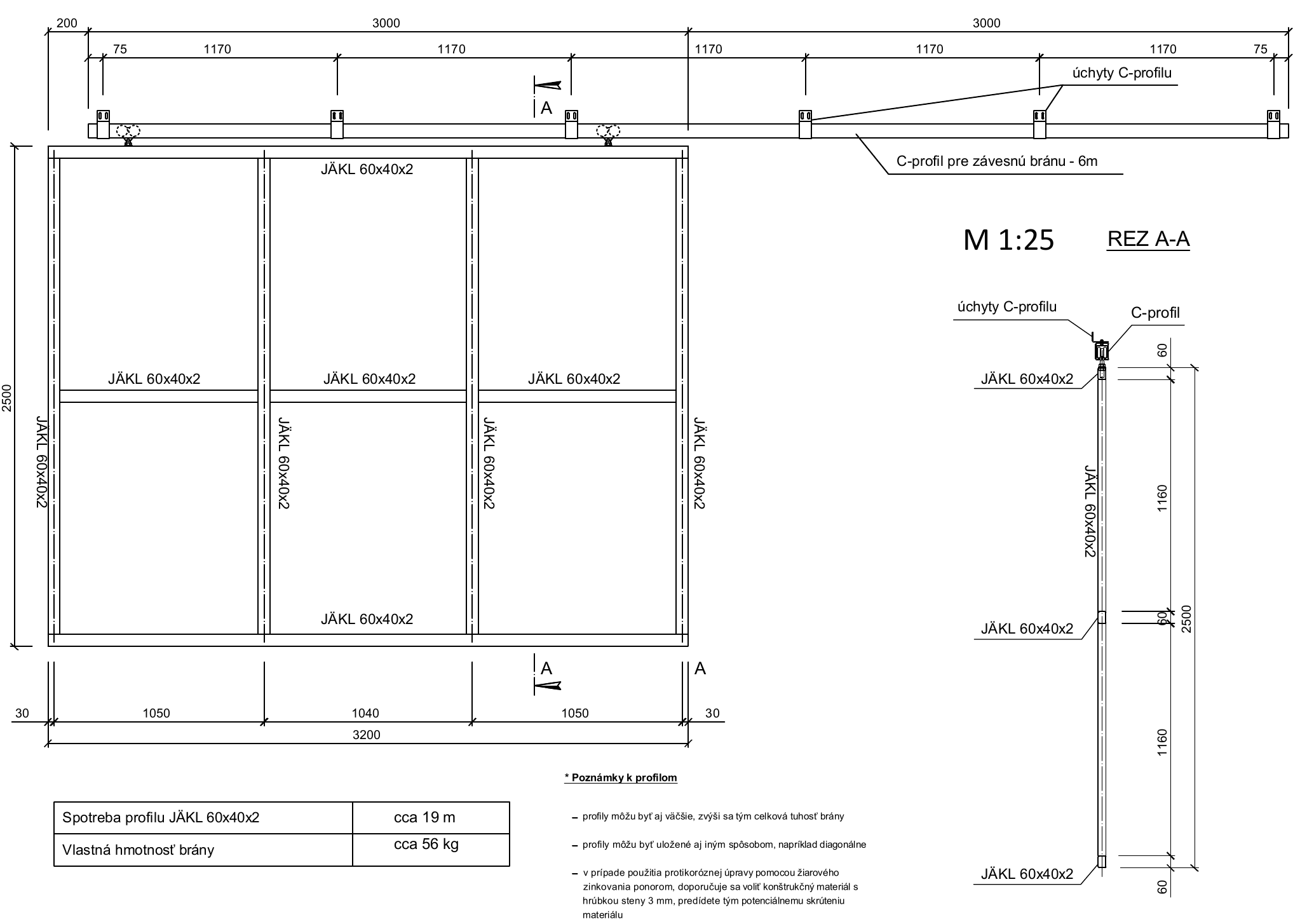

Hängendes Tor mit einer Durchfahrtsbreite von 3,0 × 2,5 m
- Rahmen 3 200 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profilverbrauch ca. 19 m
- Eigengewicht ca. 56 kg

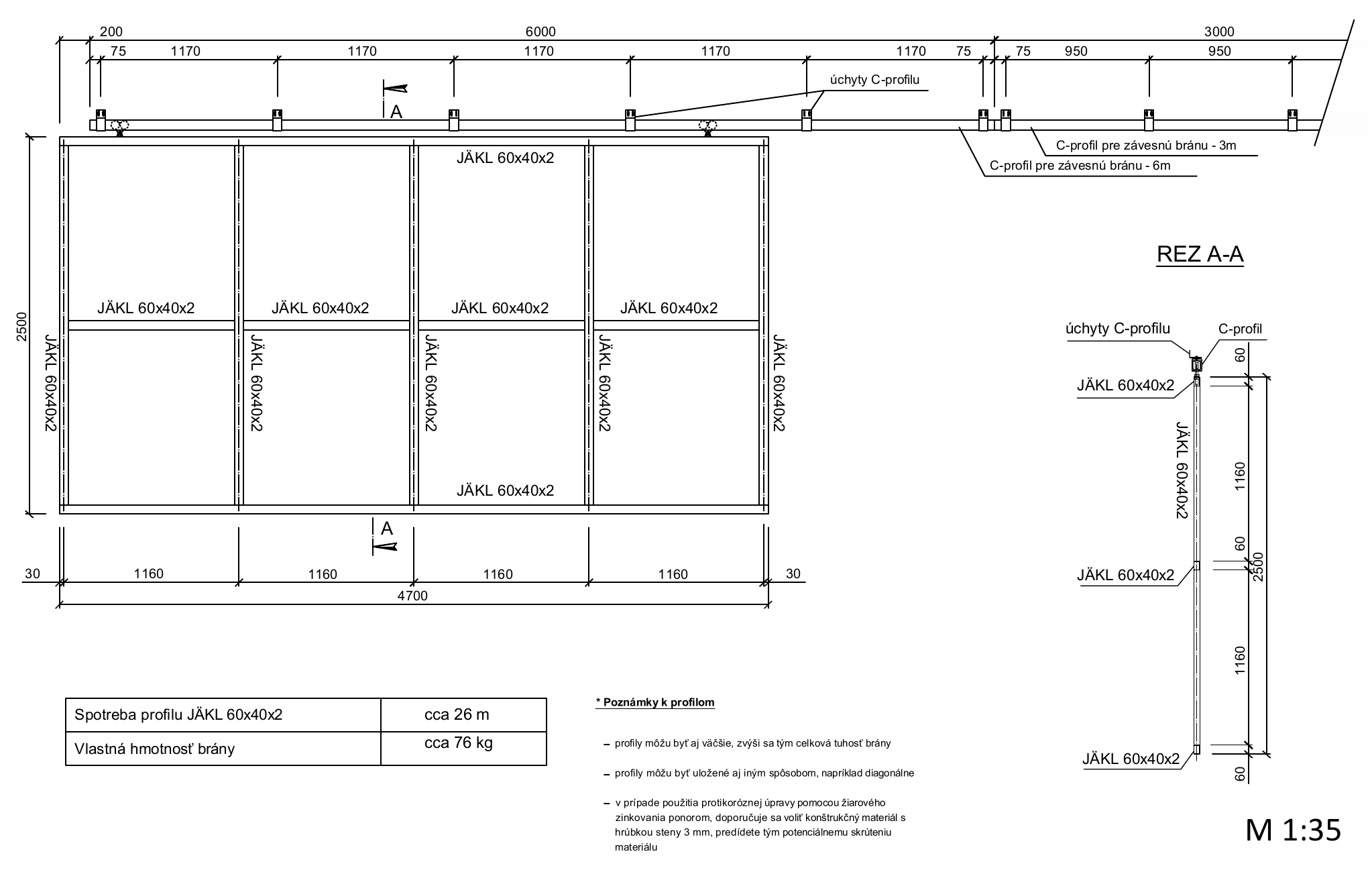

Hängeschiebetor mit einer lichten Öffnung von 4,5 × 2,5 m
- Rahmen 4 700 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profilverbrauch ca. 26 m
- Eigengewicht ca. 76 kg

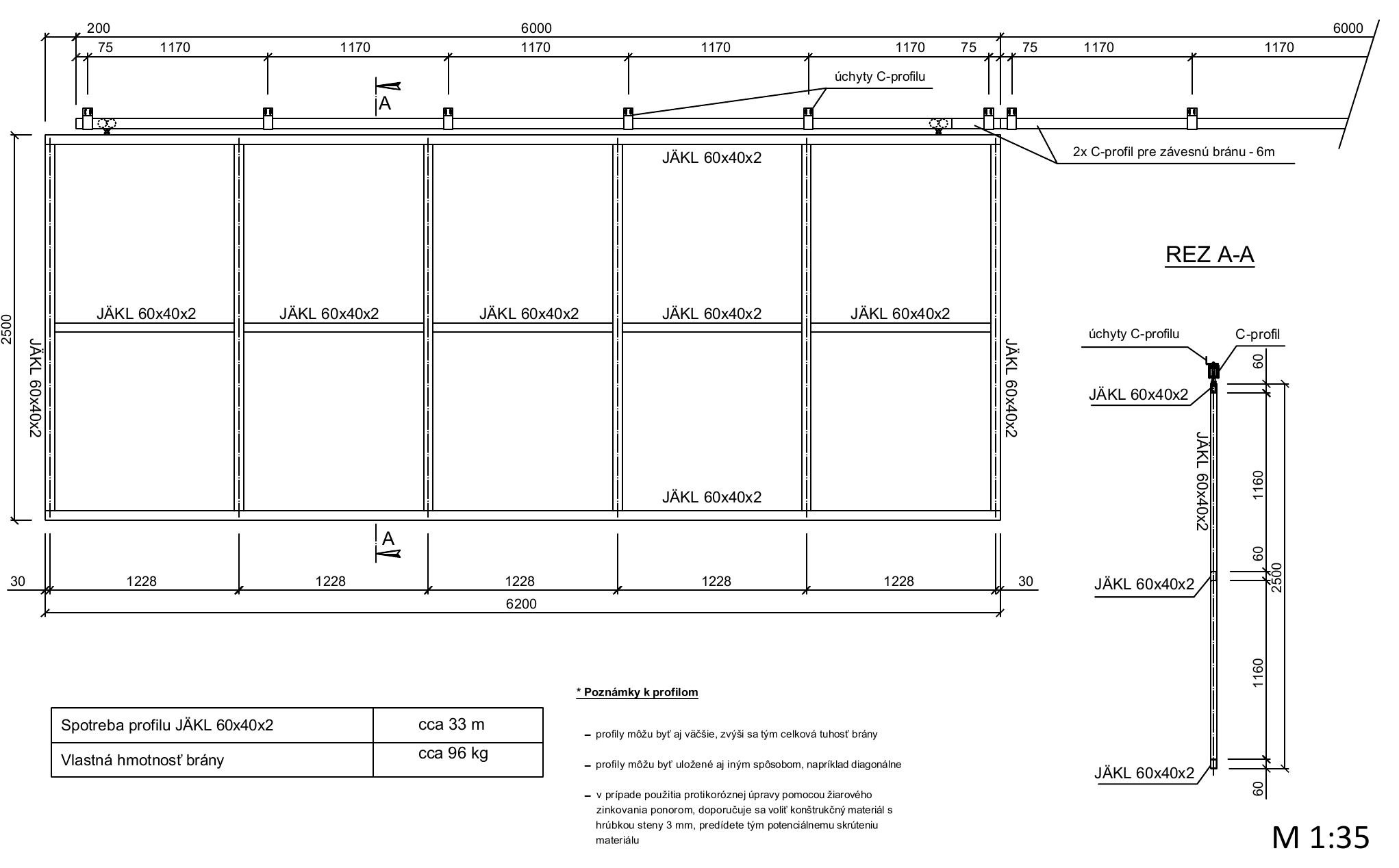

Hängeschiebetor mit einer lichten Öffnung von 6,0 × 2,5 m
- Rahmen 6 200 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profilverbrauch ca. 33 m
- Eigengewicht ca. 96 kg
Hinweis zu den Profilen: Die Profile können größer sein oder anders angeordnet werden, zum Beispiel diagonal. Beim Feuerverzinken im Tauchbad empfiehlt das Handbuch Konstruktionsmaterial mit einer Wandstärke von 3 mm, um das Risiko eines Verziehens zu verringern. Bei einer anderen Ausführung kann auch ein dünneres Profil verwendet werden, sofern dies nach technischer Beurteilung im Hinblick auf die Abmessungen, das Gewicht und die Steifigkeit des jeweiligen Tors sinnvoll ist.
Die angegebenen Maße dienen nur als Beispiel. Das Hängeschiebetor kann auch in anderen Maßen geplant und aus anderen Vierkantrohren zusammengeschweißt werden. Bei Sondermaßen oder einem höheren Füllungsgewicht empfehlen wir, das Profil, die Anzahl der Laufwagen und die Verankerung entsprechend den Gegebenheiten vor Ort zu überprüfen.
Bestellung und Beratung
» Fragen Sie nach einer technischen Lösung
Wenn Sie die gesuchte Information nicht gefunden haben, kontaktieren Sie uns. Wir beraten Sie bei der Auswahl des C-Profils, der Halterungen, Laufwagen, unteren Führung und des Zubehörs für Ihr Hängeschiebetor.
Diese Angaben benötigen wir, um passende Produkte für Sie auszuwählen
- lichte Breite und Höhe der Öffnung,
- Maße des gesamten Torflügels und geschätztes Gewicht einschließlich Füllung,
- ein Foto oder eine Skizze der Stelle, an der das C-Profil verankert werden soll,
- Angaben dazu, wie die untere Führung ausgeführt werden soll.
Technischer Hinweis: Die aufgeführten Beispiele dienen nur zur Orientierung und ersetzen nicht die fachkundige Beurteilung der jeweiligen Tragkonstruktion, der Verankerung und der Montagebedingungen.
Erstellt von Dipl.-Ing. Ján Kubíček.
Letzte Aktualisierung: 16. 9. 2026.
