Faltbares Hängetor für Hangars

Ein System für ein faltbares Hängetor ist eine geeignete Lösung für Tore, bei denen der Platz maximal genutzt werden muss und das Torschließsystem zugleich nicht über die Einfahrtsöffnung hinausragen darf. Geeignet für Hangars, Produktionshallen und Lagerbereiche, in denen größere Einfahrtsöffnungen benötigt werden.

Der Vorteil dieser Lösung ist, dass Sie keinen Platz zum seitlichen Öffnen des Tors benötigen. Faltbare Hängetore für Hangars öffnen sich horizontal und falten sich zur Seite, sodass wertvoller Platz vor und hinter dem Tor frei bleibt.

Für die Schiebemechanik des Tors sorgen C-Profil, der Hängewagen mit Scharnier im oberen Bereich des Tors. Die untere Führung erhöht die Stabilität, zusammen mit der unteren Führungsschiene. Das Doppelscharnier verbindet die einzelnen Torsegmente. Der Griff oder der Hebelverschluss sichern das Tor gegen Öffnen.

Der geringe Wartungsaufwand wird durch die hohe Materialbeständigkeit sowie hochwertige Scharniere und Lager gewährleistet.

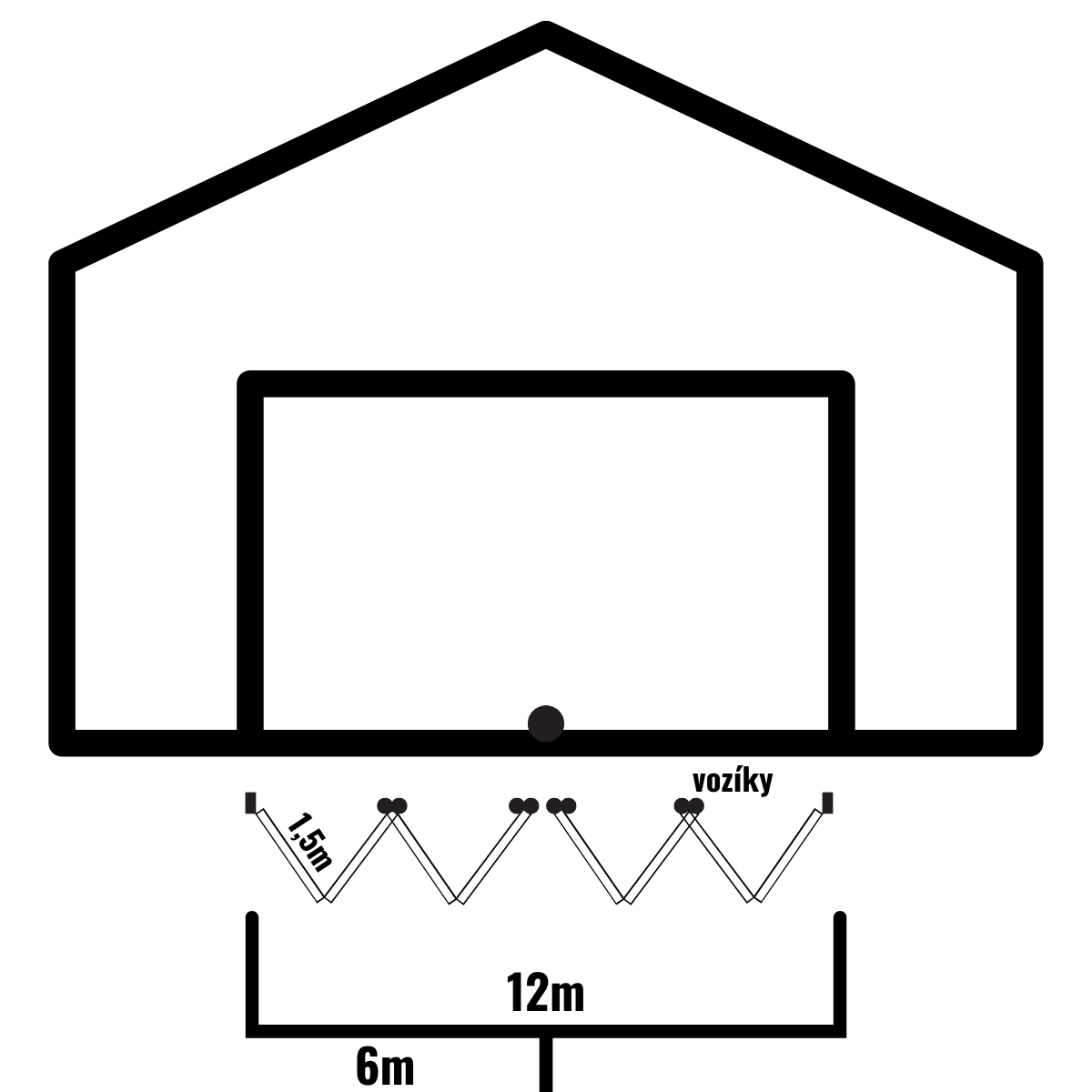

Ein Anwendungsbeispiel zur besseren Veranschaulichung der benötigten Stückzahl ist ein Hangar mit einer 12 m breiten Toröffnung. Das Tor besteht aus zwei Teilen – einem rechten und einem linken. Jeder Teil besteht aus 4 Torsegmenten (4 Füllungselementen) mit einer Länge von 1,5 m.

Am oberen Rand der Öffnung wird über die gesamte Länge ein C-Profil montiert. Darin wird der Hängewagen mit Scharnier eingeschoben und am Torsegment befestigt. Benötigt werden 4 Laufwagen – 2 für den rechten und 2 für den linken Teil. Die Anzahl der Scharniere hängt von der Höhe des Torsegments und davon ab, ob eine Tür vorhanden ist. Beachten Sie jedoch, dass der Laufwagen bereits ein Scharnier enthält.

Die untere Führung wird an denselben Stellen wie die Laufwagen angebracht. Die benötigte Anzahl ist gleich, also 4 Stück – 2 für den rechten und 2 für den linken Teil. Der untere Anschlag wird in der Mitte des Tors (1 Stück) angebracht, wo die untere Führung anschlägt. Die untere Führung läuft in der Nut der unteren Führungsschiene. Die untere Führungsschiene verläuft über die gesamte Torlänge.

Der Griff oder Hebelverschluss wird in einer für die Bedienung angenehmen Höhe angebracht. Der Hebelverschluss mit vertikaler Verriegelung wird kombiniert mit der oberen Stange und der unteren Stange. Beim Ziehen am Griff werden die Stangen ausgefahren und sichern so das Tor. Für unser Beispiel werden 2 Stück benötigt – 1 für die rechte und 1 für die linke Seite.

Die Komponenten sind unterteilt in Systeme mit C-Profil 73 × 61 × 3,5 mm und ein robusteres System mit C-Profil 95 × 86 × 5 mm.
