Anschluss der Lichtschranken an den Antrieb NICE Robus RBS
Die Antriebe Robus RBS verwenden die BlueBUS-Technologie und sind daher mit Lichtschranken kompatibel, die diese Technologie unterstützen. Robus RBS unterstützt außerdem auch klassische Relais-Lichtschranken.
Lichtschranken bestehen immer aus einem Paar: Sender TX + Empfänger RX. Lichtschranken werden in drei Arten unterteilt:
- Beide Lichtschranken kabelgebunden (Sender TX und Empfänger RX). Die gängigsten Modelle sind EPMB und EPSB, außerdem EPLB, F210B, gegebenenfalls die alten, nicht mehr erhältlichen MOFB.
- Eine Lichtschranke kabelgebunden, die andere batteriebetrieben und kabellos. Modell FT210B.
- Beide Lichtschranken kabellos. Modell EPMOW in Kombination mit dem Gerät IBW.
Trennen Sie vor dem Anschließen der Lichtschranken den Antrieb von der Stromversorgung. Stellen Sie nach dem Anschließen die Stromversorgung wieder her und lassen Sie die angeschlossenen Geräte erkennen, indem Sie die Tasten OPEN+STOP/SET gedrückt halten, bis die LEDs L1+L2 zu blinken beginnen. Lassen Sie die Tasten dann los.
Lichtschranken mit BlueBUS
Das gesamte BlueBUS-System wird über zweiadrige Kabel angeschlossen. Das Kabel sollte einen Querschnitt von 2 x 0,5 m² haben.2. Wenn Sie für den Anschluss Netzwerkkabel (FTP, UTP, STP oder eine andere Art verdrillter Zweidrahtleitung) verwenden, beträgt der Querschnitt einer einzelnen Ader in der Regel 0,10 bis 0,25 mm². Wir empfehlen daher, die Verdrahtung zu verdoppeln, also statt zwei Adern vier anzuschließen – jeweils zwei zusammen. Andernfalls kann es passieren, dass Sie das Kabel durchklingeln und die Lichtschranke zwar blinkt, aber trotzdem nicht richtig funktioniert.
Anschluss kabelgebundener Lichtschranken
Die Lichtschranken werden mit zweiadrigen Kabeln parallel am BlueBUS-Eingang angeschlossen; dabei muss die Polarität nicht beachtet werden. Sie können beide Lichtschranken direkt an die Steuerung anschließen oder ein zweiadriges Kabel von der Steuerung zur ersten Lichtschranke und von dort ein weiteres zweiadriges Kabel zur nächsten führen.

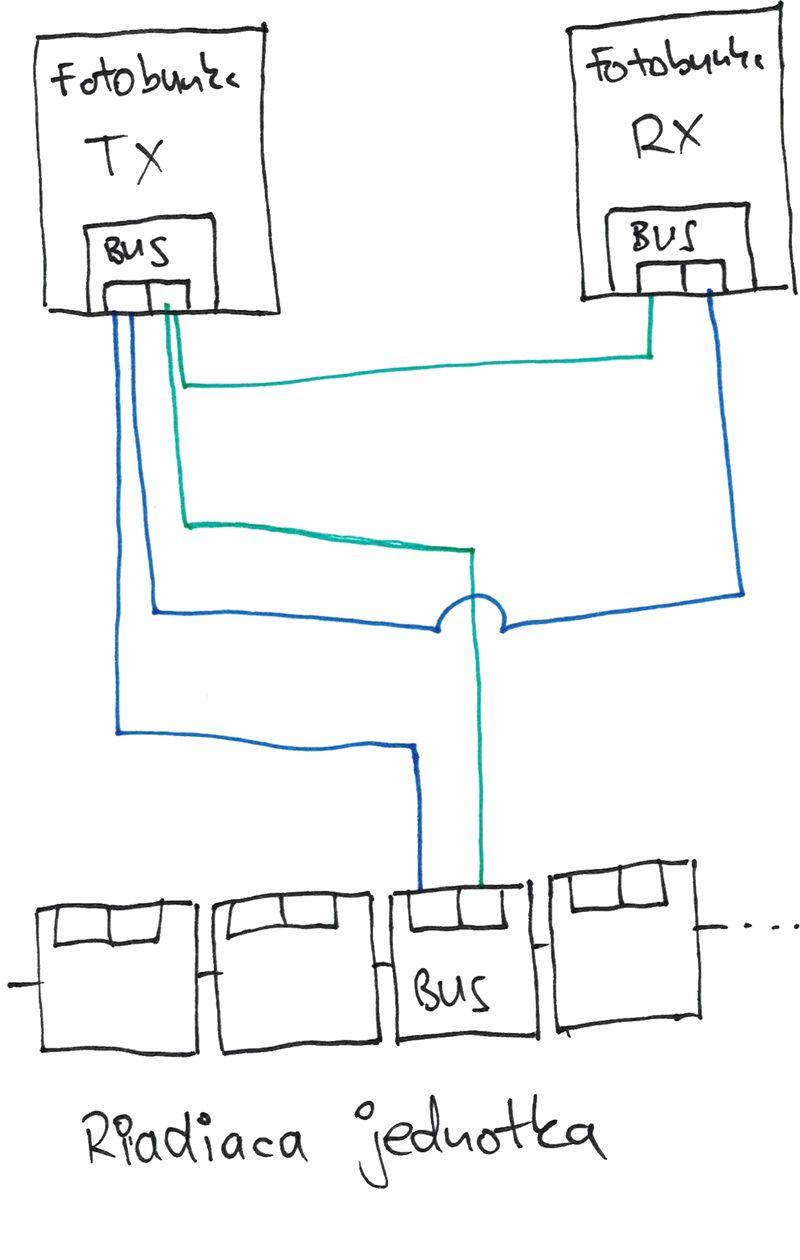

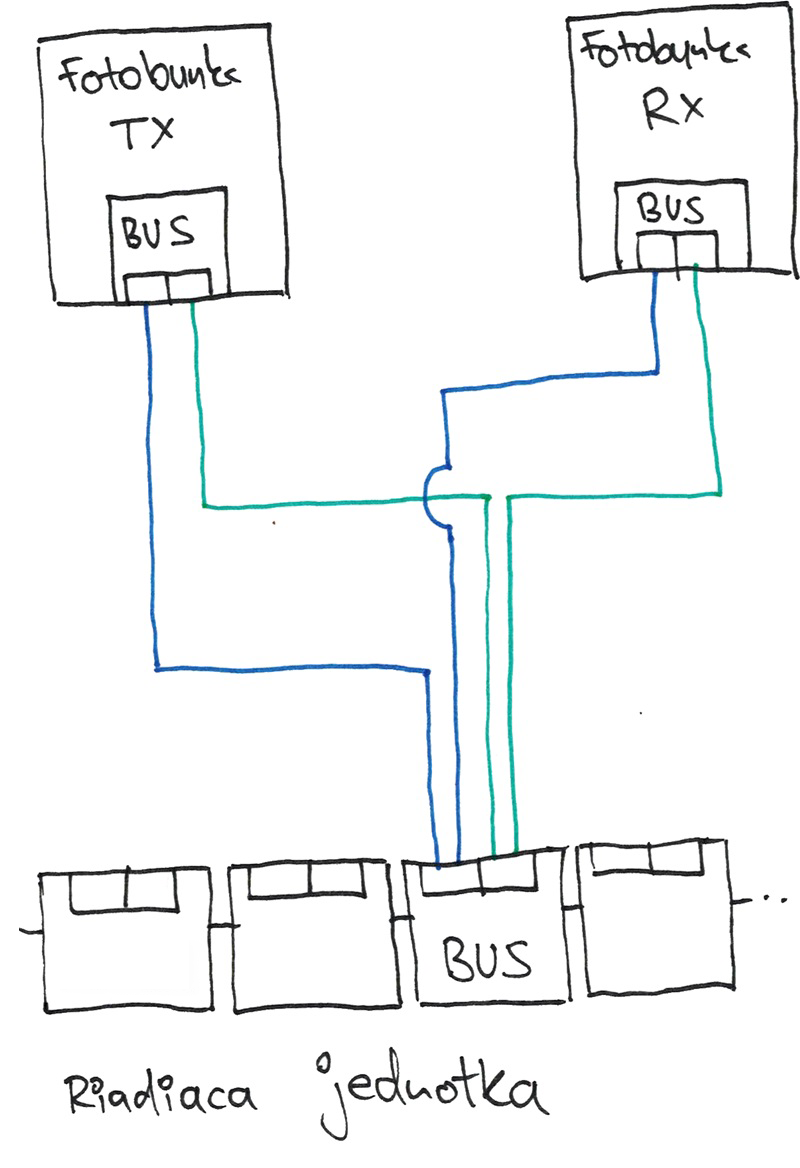

| Beide Lichtschranken an die Steuerung anschließen | Von der Steuerung zur ersten und von dort zur zweiten Lichtschranke anschließen |
|---|---|
 |
 |
Anschluss einer kabelgebundenen und einer kabellosen Lichtschranke
Im Grunde handelt es sich dabei lediglich um die Lichtschranken NICE FT210B. Eine Lichtschranke wird mit einem zweiadrigen Kabel vom BlueBUS-Anschluss der Steuerung an die BUS-Klemme (BlueBUS) angeschlossen, die andere wird mit einer Batterie betrieben.
Anschluss kabelloser Lichtschranken
Tatsächlich werden kabellose Lichtschranken nicht angeschlossen, da sie kabellos sind. Angeschlossen wird nur der IBW-Kommunikator, mit dem die Lichtschranken kabellos kommunizieren. Eine Anleitung zum Anschluss finden Sie unter Anschluss und Programmierung des NICE IBW mit den Lichtschranken NICE EPMOW.
Lichtschranken mit Relais
Die Antriebe NICE Robus RBS unterstützen auch die klassische Schaltungstechnik und sind daher grundsätzlich mit allen Relais-Lichtschranken mit 24-V-Versorgung kompatibel.
Die Steuerung verfügt über die Funktion FOTOTEST, die die Zuverlässigkeit der Sicherheitseinrichtungen erhöht und so die Erfüllung der „Kategorie II“ gemäß der Norm EN 13849-1 für die Kombination aus Steuerung und Sicherheitslichtschranken ermöglicht.
Anschluss von Relais-Lichtschranken mit FOTOTEST-Funktion
Zur Aktivierung der Funktion FOTOTEST muss die Konfiguration mithilfe kompatibler WLAN-Schnittstellen und der App MyNice Pro angepasst werden.
Zu Beginn jedes Bewegungszyklus werden die jeweiligen Sicherheitseinrichtungen überprüft. Der Zyklus startet nur, wenn alles in Ordnung ist. Bei einem negativen Testergebnis (Lichtschranke durch Sonnenlicht geblendet, Kabel kurzgeschlossen usw.) wird eine Störung erkannt und der Bewegungszyklus nicht ausgeführt.

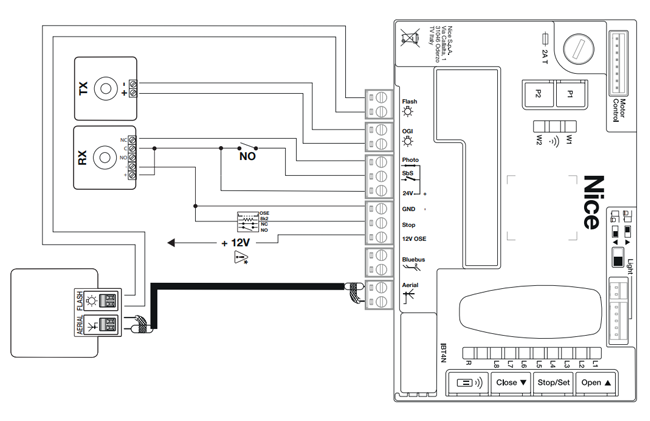

Anschlussplan für Relais-Lichtschranken mit FOTOTEST-Funktion:
Anschluss von Relais-Lichtschranken ohne FOTOTEST-Funktion
Die Steuerung verfügt über einen dedizierten PHOTO-Eingang, an den der Öffnerkontakt der Relais-Lichtschranken angeschlossen werden kann. Anders als bei der Konfiguration mit „FOTOTEST“ wird der Bewegungszyklus nach einem Befehl ohne Prüfung der Gültigkeit des von den Lichtschranken eingehenden Signals ausgeführt. Auf Zustandsänderungen der äußeren Lichtschranken reagiert das System jedoch weiterhin.

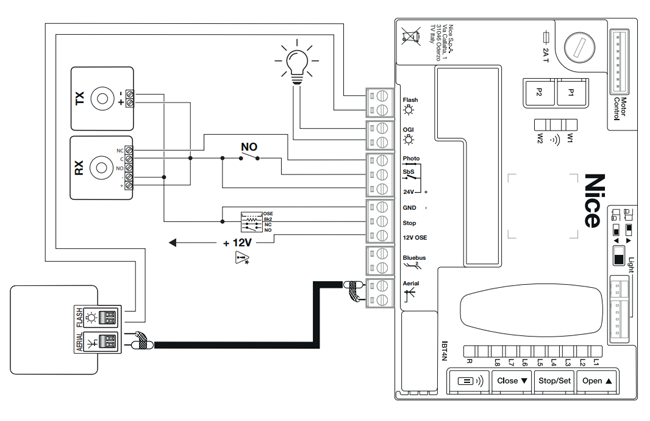

Anschlussplan für Relais-Lichtschranken ohne FOTOTEST:
