Einstellung von zwei Robus/Run-Antrieben als Master- und Slave-Einheit

So nehmen Sie zwei gegenläufige Schiebetore mit Antrieben in Betrieb:

  • NICE Robus RB400, RB600, RB1000
  • NICE Run RUN1500, RUN1800, RUN2500
  • NICE Slight SLH400
  • NICE Naked Sliding NKSL400

Gehen Sie wie folgt vor:

  1. Trennen Sie die Antriebe von der Stromversorgung.

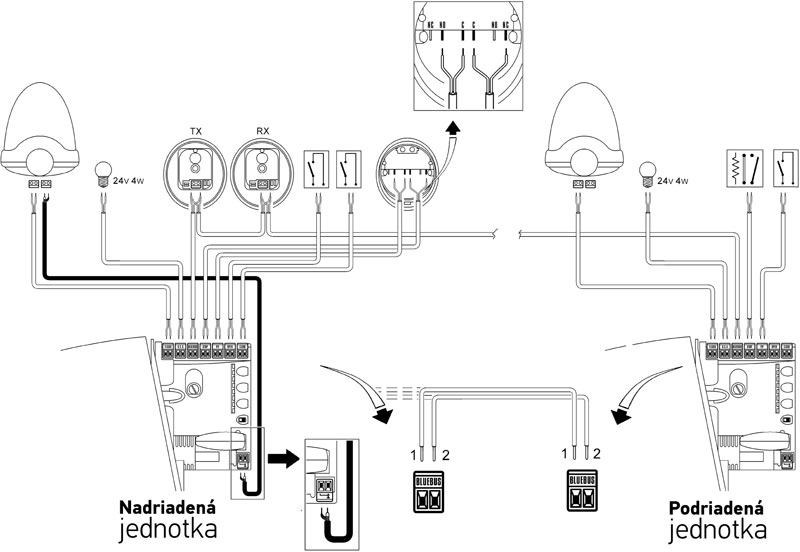

  2. Verbinden Sie die BlueBus-Klemmen mit einem zweiadrigen Kabel (linke Öffnung mit linker Öffnung, rechte mit rechter, siehe Anschlussplan)
  3. Stellen Sie bei Bedarf die Öffnungsrichtung des Tors mit dem Schalter an der Steuerung ein.
  4. Schließen Sie die Antriebe an die Stromversorgung an.
  5. Stellen Sie an der Slave-Einheit den Modus Slave ein (für jeden Schritt haben Sie 10 Sekunden Zeit):
    1. Halten Sie die Taste STOP/SET gedrückt. Lassen Sie sie los, sobald L1 zu blinken beginnt.
    2. Drücken Sie siebenmal die Taste CLOSE, bis die blinkende LED zu Position L8 wechselt.
    3. Drücken Sie einmal die Taste STOP/SET. Die LED L8 ändert ihre Blinkfrequenz und leuchtet anschließend dauerhaft (alternativ können L1+L2 oder L3+L4 blinken).
    4. Fertig.
  6. Erfassen Sie die angeschlossenen Geräte an der Slave- Einheit:
    1. Halten Sie OPEN und STOP/SET gedrückt. Lassen Sie die Tasten los, sobald L1+L2 gleichzeitig schnell blinken.
    2. Nach kurzer Zeit hören sie auf zu blinken. Fertig.
  7. Erfassen Sie die angeschlossenen Geräte an der Master- Einheit:
    1. Halten Sie OPEN und STOP/SET gedrückt. Lassen Sie die Tasten los, sobald L1+L2 gleichzeitig schnell blinken.
    2. Nach kurzer Zeit hören sie auf zu blinken. Fertig.
  8. Lernen Sie die Bewegung der Torflügel an der Master- Einheit ein:
    1. Halten Sie STOP/SET und CLOSE gedrückt. Lassen Sie die Tasten los, sobald L3+L4 gleichzeitig schnell blinken.
    2. Die Antriebe sollten die Tore öffnen und schließen. Danach erlöschen L3+L4. Fertig.
