Elektronik am Tor: Wozu dienen die einzelnen Komponenten?
Übersicht über notwendige und optionale Elektronik
Die Automatisierung eines Tores beginnt mit dem Antrieb, aber damit ist es längst nicht getan. Für den ordnungsgemäßen Betrieb des Tores werden noch einige Komponenten benötigt. Einige sind im Lieferumfang enthalten, andere erweitern die Funktionen des Antriebs und wieder andere sind optional.
Elektronik für Torantriebe
Jede Komponente des Antriebs hat ihre Daseinsberechtigung. Nehmen Sie sich Zeit, sich mit den einzelnen Komponenten und ihren Funktionen vertraut zu machen.
| Elektronik für Schiebetorantriebe | Detail | ||
|---|---|---|---|
 |
Einzelner Schiebetorantrieb | Detail  |
|
|
An erster Stelle steht natürlich der Antrieb selbst. Ein elektromechanischer NICE-Motor mit Steuerung, der die gesamte Torautomatisierung übernimmt. |
|||
 |

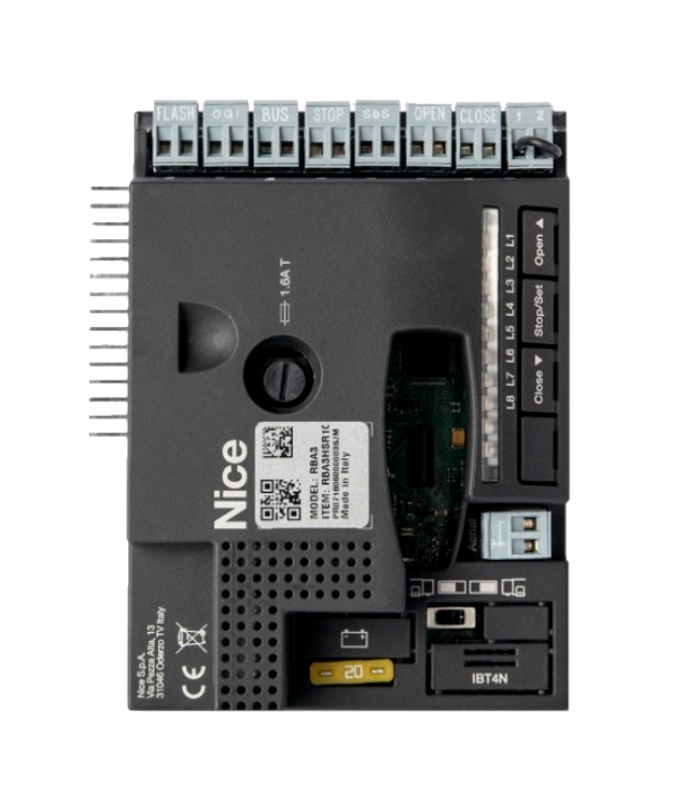

Steuerung | Detail |
|
|
Die Steuerung ist Bestandteil jedes Schiebetorantriebs. Sie ist direkt im Antrieb integriert – suchen Sie also nicht in der Verpackung danach. An die Steuerung werden der Empfänger und die übrige Zusatzelektronik angeschlossen. |
|||
 |
Empfänger | Detail |
|
|
Der Empfänger dient zum Empfang von Funksignalen der Fernbedienungen (Sender). Der Empfänger empfängt das Signal der Fernbedienung, decodiert es und gibt der Steuerung einen Befehl. Achtung: Bei manchen Steuerungen ist der Empfänger bereits integriert und daher möglicherweise nicht im Lieferumfang enthalten.. Es gibt verschiedene Empfänger: klassische Empfänger für herkömmliche Fernbedienungen, WLAN-Empfänger für mobile Apps oder GSM-Empfänger zur Steuerung per Mobiltelefon. |
|||
 |
Fernbedienung (Sender) | Detail |
|
|
Die Fernbedienung (auch Sender genannt) ist ein Gerät, das mit dem Empfänger kommuniziert.. Die Reichweite, über die diese beiden Geräte miteinander kommunizieren können, hängt vom Empfänger und der Antenne ab. Fernbedienungen gibt es in verschiedenen Formen, Größen und Farben und mit unterschiedlichen Funktionen.. Je nach Anzahl der Tasten können Sie ebenso viele Tore steuern (Antriebe) oder dem Tor über verschiedene Tasten unterschiedliche Befehle geben. Die Kompatibilität zwischen Fernbedienungen hängt von der Codierung ab. Am einfachsten ist es, eine Fernbedienung desselben Modells wie Ihre bisherige zu kaufen. Gerne beraten wir Sie zur Kompatibilität und zum Kauf einer neuen Fernbedienung. |
|||
 |
Sicherheitslichtschranken | Detail |
|
|
Sicherheitslichtschranken werden an beiden Seiten der Durchfahrtsbreite installiert. Sie erzeugen einen Infrarotstrahl, der bei einer Unterbrechung, z. B. durch ein Auto oder einen Fußgänger, ein Signal an den Antrieb sendet, dass dieser die Torbewegung anhalten oder das Öffnen des Tores verhindern soll. |
|||
 |
Warnleuchte | Detail |
|
|
Die Warnleuchte, auch Signallampe genannt, hat drei wichtige Funktionen - 1) Sie dient während des Öffnens und Schließens des Tores als optisches Signal. 2) Sie verfügt über eine integrierte Antenne für eine größere Reichweite der Fernbedienungen, und 3) Sie kann Antriebsfehler diagnostizieren und durch Blinksignale anzeigen. Anhand der Anzahl der Blinksignale lässt sich das Problem erkennen. Mit dieser Warnleuchte erhöhen Sie die Reichweite der Fernbedienungen auf etwa 150 Meter (statt der ursprünglichen 20 Meter) und erkennen außerdem schneller Fehler am Motor. |
|||
 |

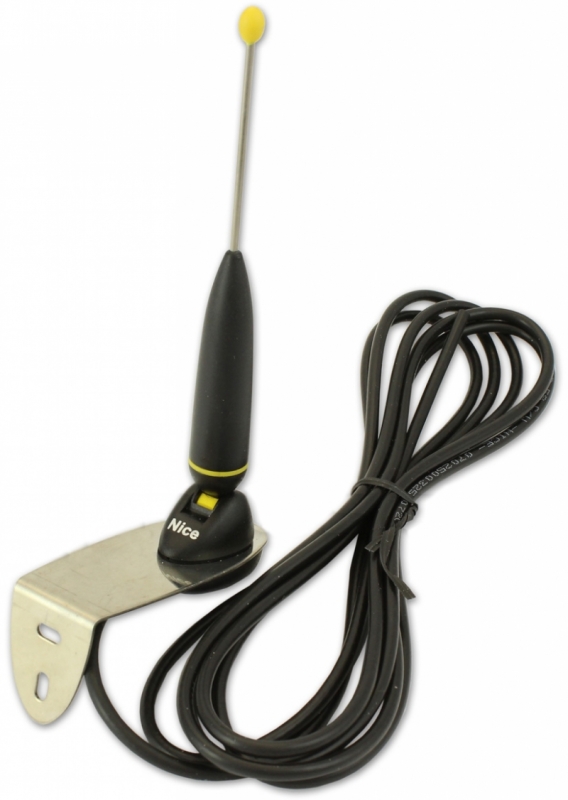

Externe Antenne | Detail |
|
|
Eine externe Antenne erhöht die Reichweite der Fernbedienungen auf etwa 150 Meter (statt der ursprünglichen 20 Meter). Das ist eine praktische Lösung, wenn Sie keine Warnleuchte haben oder aus irgendeinem Grund keine möchten, aber die Reichweite der Fernbedienung erhöhen müssen. |
|||
 |

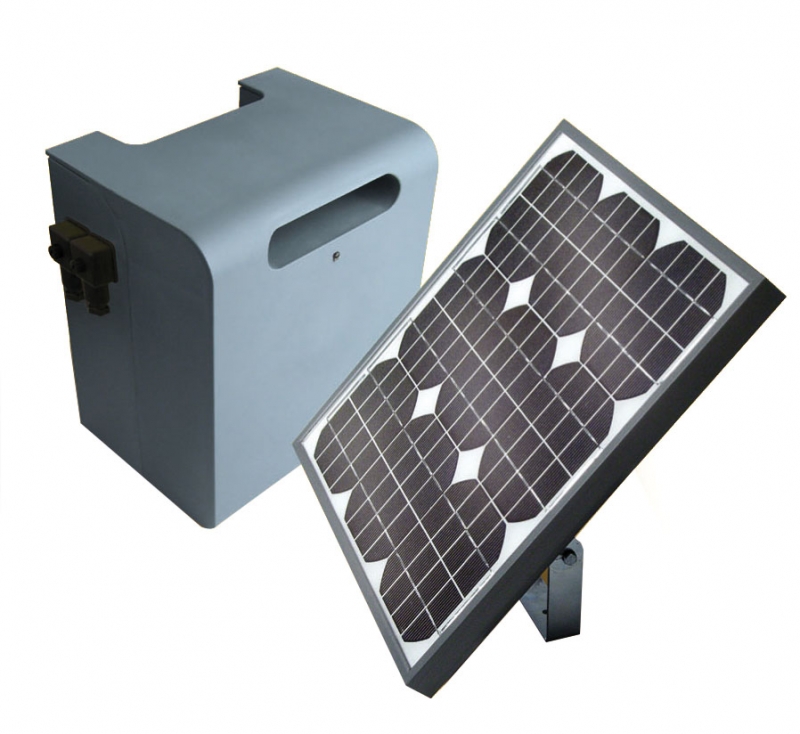

Notstromversorgungen | Detail |
|
|
Der Antrieb ist ein elektronisches Gerät und funktioniert daher ohne Strom nicht. In diesem Fall bleibt der Antrieb verriegelt und lässt sich nicht von Hand bewegen. Im Lieferumfang sind jedoch Entriegelungsschlüssel enthalten; alternativ können Sie eine Notstromversorgung dazukaufen, die bei einem Stromausfall noch einige zusätzliche Zyklen ermöglicht (ca. 10). Als Notstromversorgung kommt ein Akku infrage, der kontinuierlich über das Stromnetz geladen wird, oder sogar ein Solarmodul. |
|||
