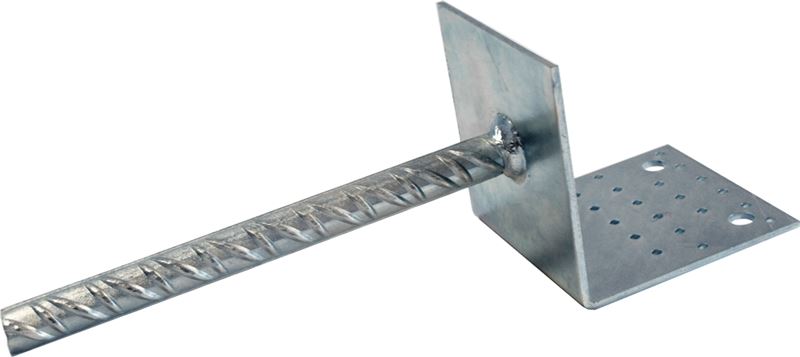

L-förmige Ankerplatte mit Bewehrungsstahl
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
5,65 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 80 | 80 | 16 | 0,85 kg |
lagernd
6,42 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 100 | 100 | 16 | 1,03 kg |
lagernd
8,01 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 120 | 120 | 20 | 1,45 kg |
Produktbeschreibung L-förmige Ankerplatte mit Bewehrungsstahl
Die statisch geschweißte Ankerplatte mit Löchern eignet sich zur Verankerung von auf Druck beanspruchten Holzpfosten oder Pfeilern im Untergrund mithilfe eines Injektionsankers oder durch Einbetonieren.
Als Befestigungsmittel für den Pfeiler dienen konvexe Nägel mit einem Durchmesser von 4 mm oder Schrauben mit einem Durchmesser von 12 mm. Der Bewehrungsstab zur Befestigung ist in den Durchmessern 16 und 20 mm erhältlich.
Der Pfeilerfuß ist feuerverzinkt.

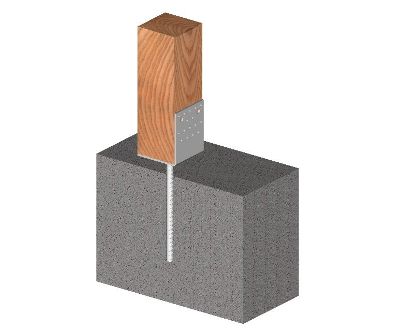

Anwendungsbeispiel für eine L-förmige Ankerplatte mit Bewehrungsstab
Technische Eigenschaften der L-förmigen Ankerplatte mit Bewehrungsstab
| Material: | Stahl |
|---|---|
| Oberflächenbehandlung: | Feuerverzinkung |
| Bewehrungsstab: | 16 oder 20 mm |
| Verfügbare Abmessungen: | 80x80, 100x100, 120x120 |

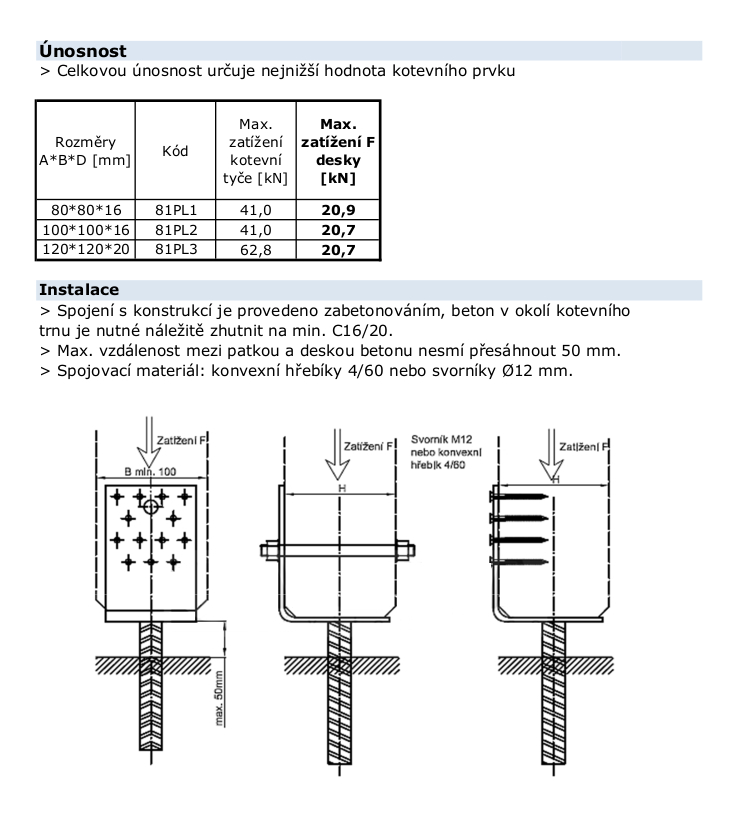

Tragfähigkeit der L-förmigen Ankerplatte mit Bewehrungsstab
Die Ankerplatte ist für eine Belastung durch Druck oder Biegung ausgelegt; die Gesamttragfähigkeit wird durch die geringere Tragfähigkeit des Verankerungselements bestimmt. Der Anschluss mit Nägeln oder Bolzen ist konstruktiv ausgeführt.
Als Befestigungsmittel werden empfohlen: konvexe Nägel 4x60 mm oder Bolzen mit einem Durchmesser von 12. Im Untergrund einbetonieren oder mit einem Injektionsanker befestigen. Die Ankerplatte ist zur Verankerung von auf Druck beanspruchten Pfosten und Pfeilern an einer horizontalen Tragkonstruktion vorgesehen.

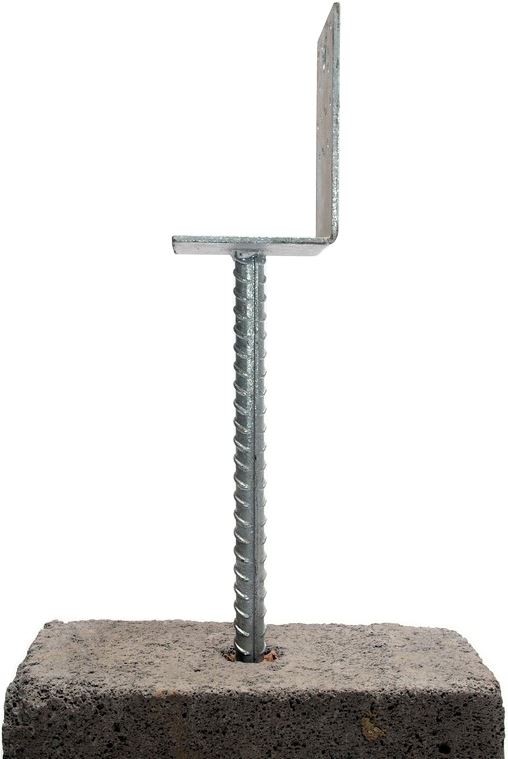

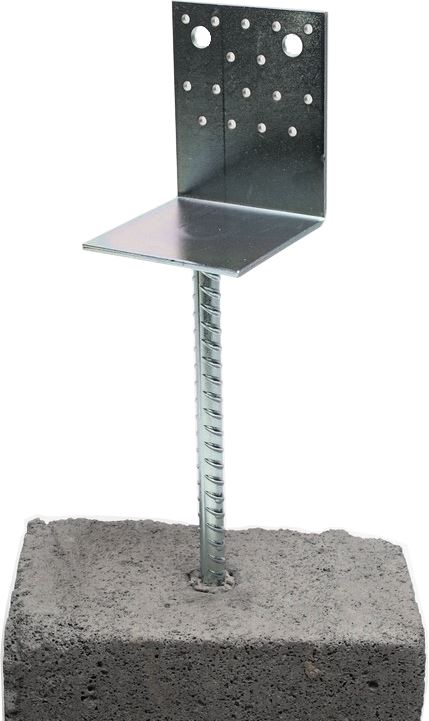

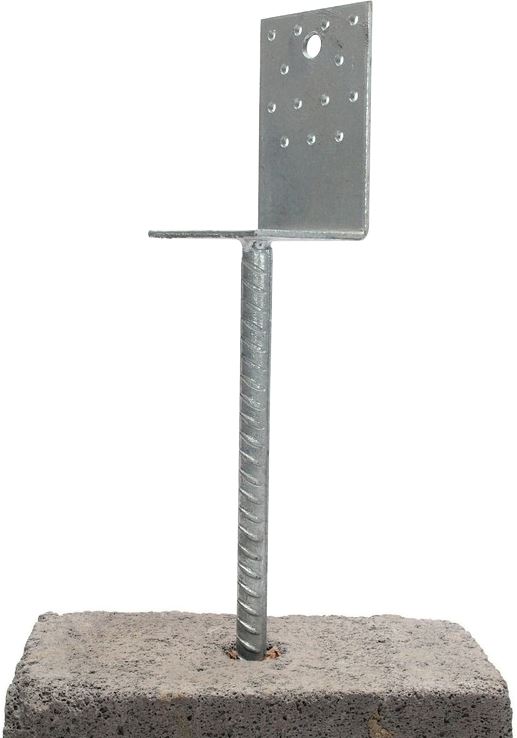

Fotogalerie zur L-förmigen Ankerplatte mit Bewehrungsstab
 |
 |
 |
 |
