Pfeilerfuß mit fester oberer Platte
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
4,32 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,52 kg |
lagernd
4,53 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,60 kg |
lagernd
5,88 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,98 kg |
lagernd
8,45 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,18 kg |
lagernd
10,63 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,32 kg |
lagernd
8,06 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,36 kg |
lagernd
9,11 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,50 kg |
lagernd
12,02 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 110 | 330 | M24 | 110×110 | 1,73 kg |
lagernd
23,38 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 110 | 250 | M27 | 160×160 | 2,74 kg |

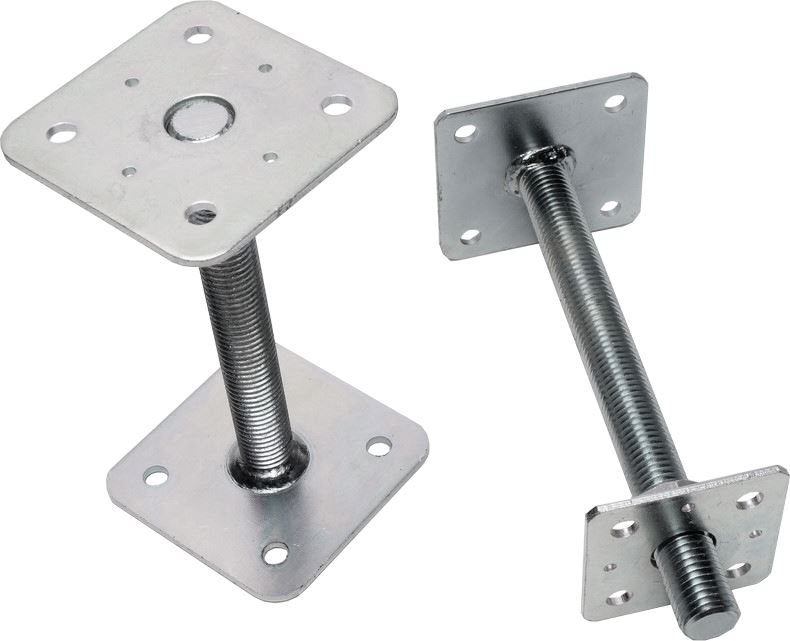

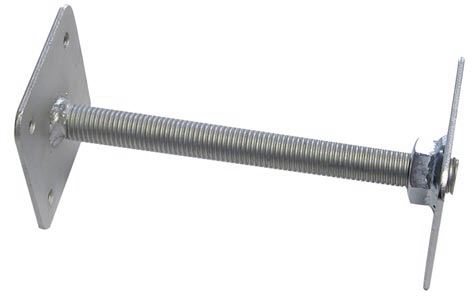

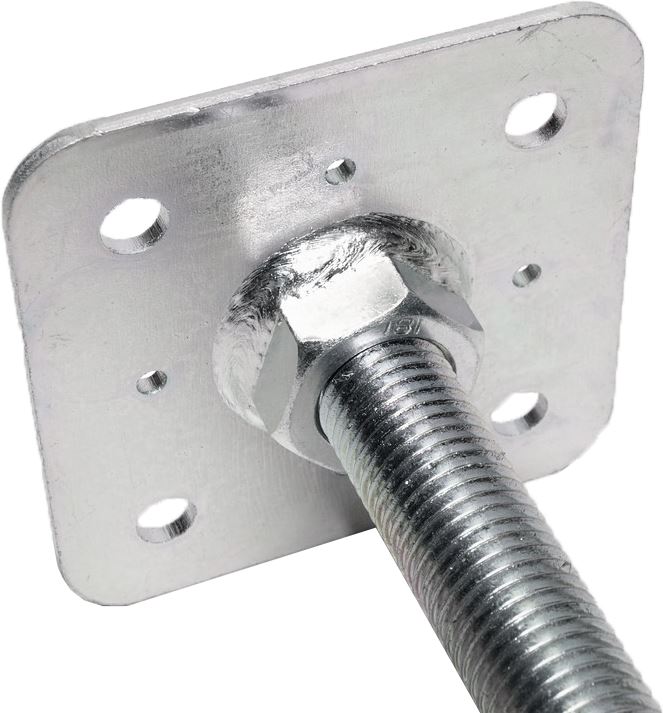

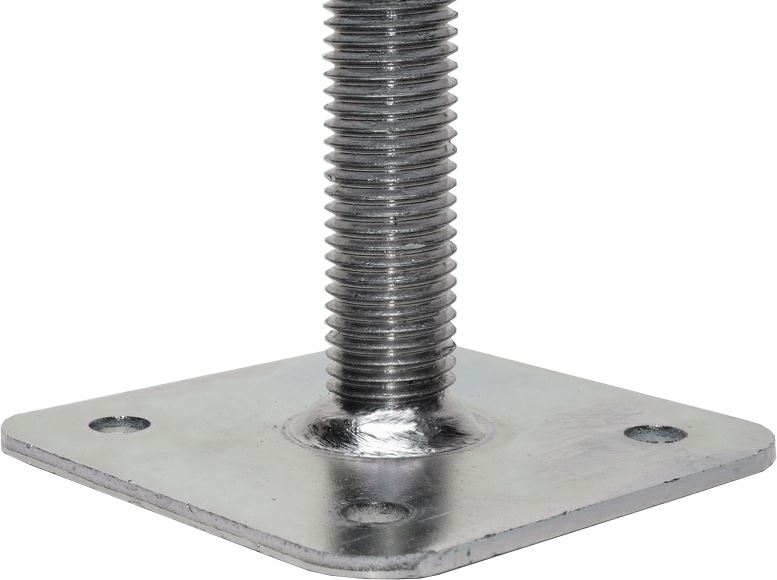

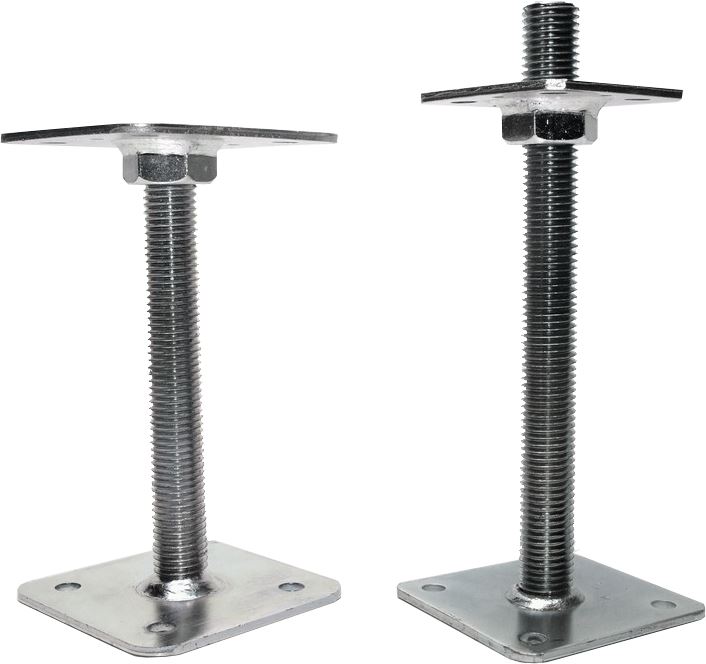

Produktbeschreibung Pfeilerfuß mit fester oberer Platte
|
Statischer, geschweißter, zweiteiliger Pfeilerankerfuß mit Höhenverstellung eignet sich zur Verankerung von auf Druck beanspruchten Holzpfosten oder Pfeilern auf dem Untergrund mithilfe von Stahlankern oder Schrauben mit einem Durchmesser von 10 mm.
Als Verbindungsmittel zur Befestigung des Pfeilers dienen konvexe Nägel mit einem Durchmesser von 4 mm oder Schrauben mit einem Durchmesser von 10 mm. Die verfügbaren Durchmesser der Gewindestangen sind M16, M20, M24 und M27.
Der Pfeilerfuß ist galvanisch verzinkt. |
 |
Übersicht der Abmessungsvarianten von Pfeilerankern mit fester oberer Platte
| Gewindestange | Höhe | Obere Platte 80x80 | Obere Platte 110x110 | ||
|---|---|---|---|---|---|
| M16 | 100 | TK-81PP13 | — | — | — |
| 160 | TK-81PP15 | — | — | — | |
| M20 | 200 | — | TK-81PP11 | — | — |
| M24 | 200 | — | TK-81PP5 | TK-81PP1 | — |
| 250 | — | TK-81PP8 | TK-81PP2 | — | |
| 330 | — | — | TK-81PP3 | — | |
| M27 | 250 | — | — | — | TK-81PP17 |
| Grundplatte 80x80 | Grundplatte 110x110 | Grundplatte 110x110 | Grundplatte 160x160 | ||

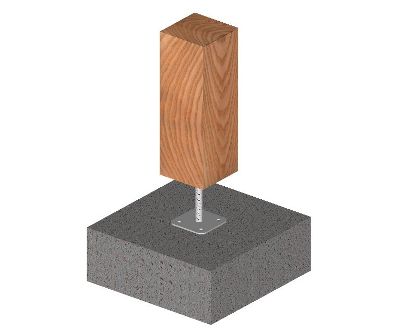

Anwendungsbeispiel für einen Pfeilerfuß mit fester oberer Platte
Er eignet sich besonders für die Montage auf Untergründen, bei denen die Verankerungspunkte auf unterschiedlichen Höhen liegen. Die Verwendung eines Pfeilerankers ist vor allem dort vorteilhaft, wo aus ästhetischen Gründen die Verwendung von U-förmigen Ankerfüßen oder L-förmigen Ankerfüßen. Eine Alternative könnte ein eingelassener T-förmiger Ankerfuß.

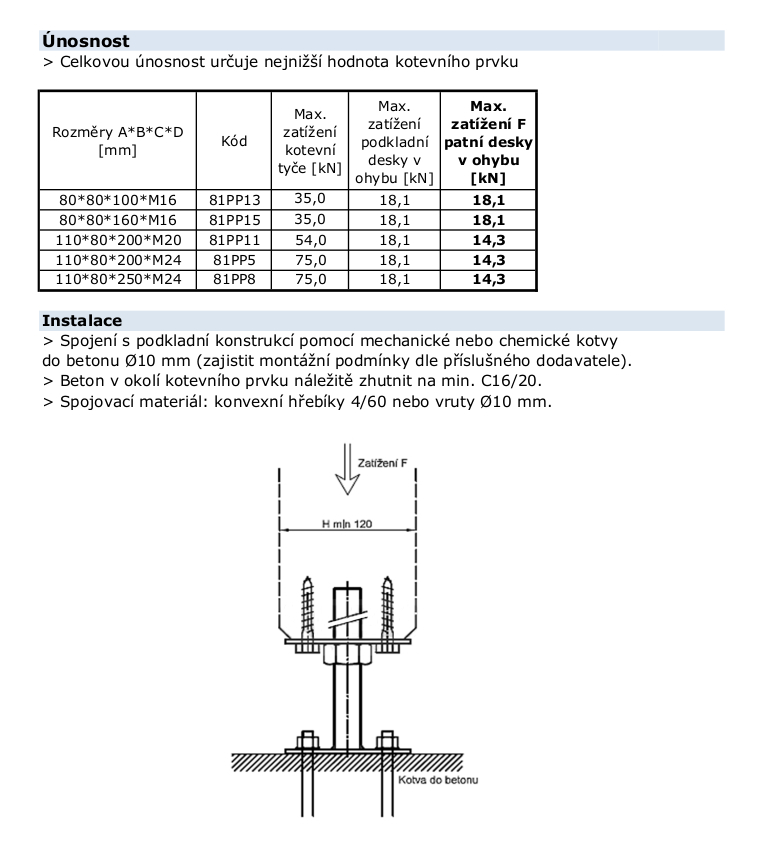

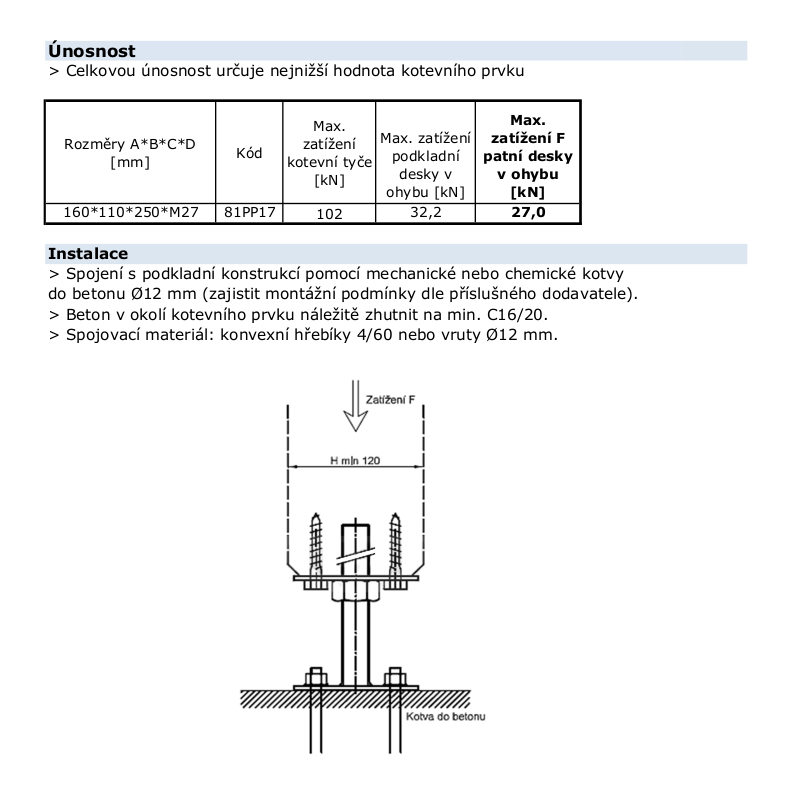

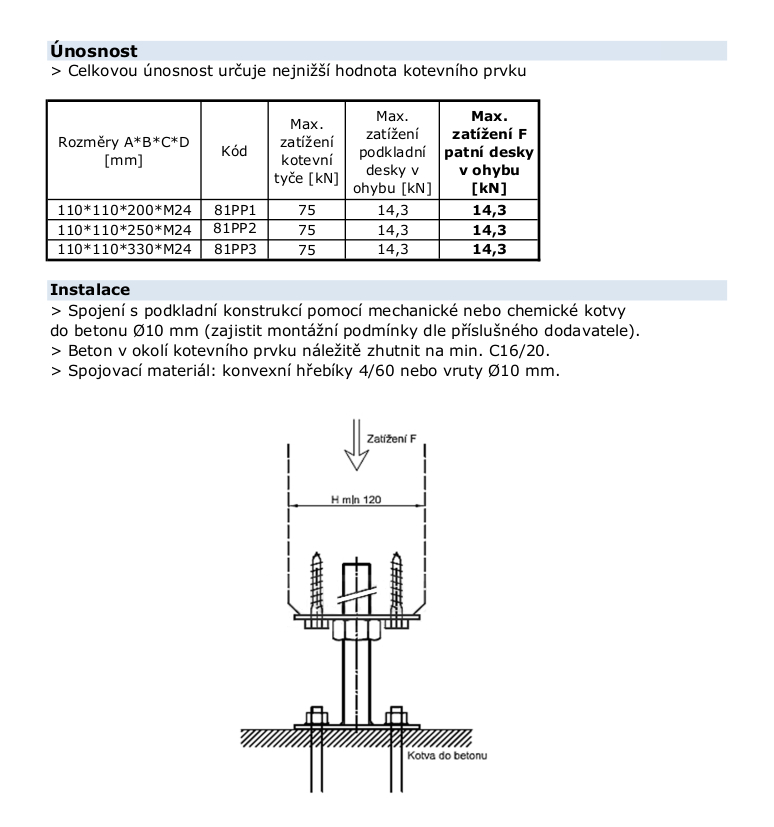

Tragfähigkeit des Pfeilerfußes mit fester oberer Platte
Die Tragfähigkeit des Fußes wird anhand der Tragfähigkeit der einzelnen Platten bestimmt. Die Tragfähigkeit der Gewindestange ist deutlich höher als die der Platten und hat daher keinen Einfluss auf die Tragfähigkeit des Fußes.
Empfohlene Verbindungsmittel sind konvexe Nägel 4x60mm, oder konstruktive Schrauben für den Pfosten. Für den Untergrund Segmentanker verwenden.

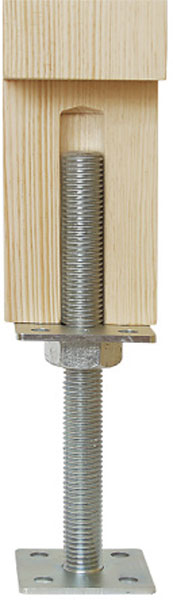

Der Ankerfuß ist zur Verankerung von auf Druck beanspruchten Pfosten und Pfeilern an einer horizontalen Tragkonstruktion vorgesehen, wobei das Holzelement mit Abstand montiert wird.
Bildergalerie: Pfeilerfuß mit fester oberer Platte
 |
 |
 |
 |
 |
