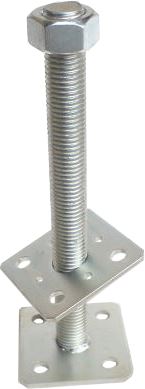

Stützenfuß mit loser Kopfplatte
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
4,22 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
lagernd
4,59 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
lagernd
5,82 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
lagernd
11,68 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
lagernd
9,45 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
lagernd
9,03 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
lagernd
10,92 € inkl. MwSt.
| A [mm] |
H [mm] |
M [Gewinde] |
Untere Platte [mm×mm] |
Gewicht |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |
Produktbeschreibung Stützenfuß mit loser Kopfplatte
|
Statischer, zweiteiliger Schweiß- Pfeilerankerfuß mit Höhenverstellung eignet sich zur Befestigung druckbelasteter Holzpfosten oder Pfeiler am Untergrund mithilfe von Stahlankern oder Schrauben mit 10 mm Durchmesser.
Als Verbindungsmittel zur Befestigung des Pfeilers dienen Konvexnägel mit 4 mm Durchmesser oder Schrauben mit 10 mm Durchmesser. Die verfügbaren Gewindestangendurchmesser sind M16, M20 und M24.
Der Pfeilerfuß ist galvanisch verzinkt. |
 |
Übersicht der Größenvarianten von Pfeilerankersockeln mit loser oberer Platte
| Gewindestange | Höhe | Obere Platte 80x80 | Obere Platte 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Sockelplatte 80x80 | Sockelplatte 110x110 | |||
Anwendungsbeispiel für einen Pfeilerfuß mit loser oberer Platte

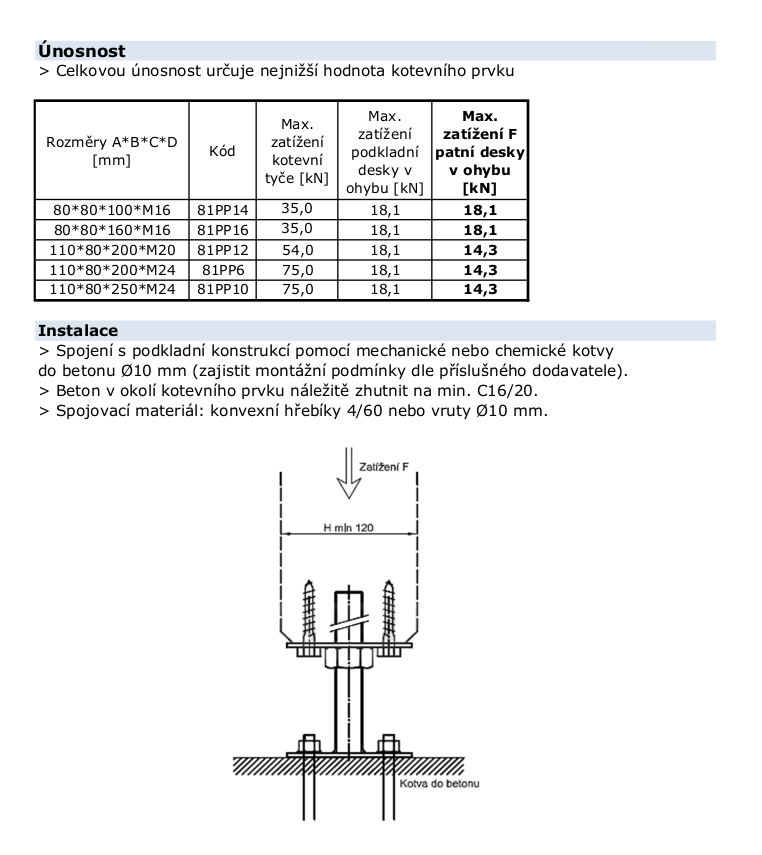

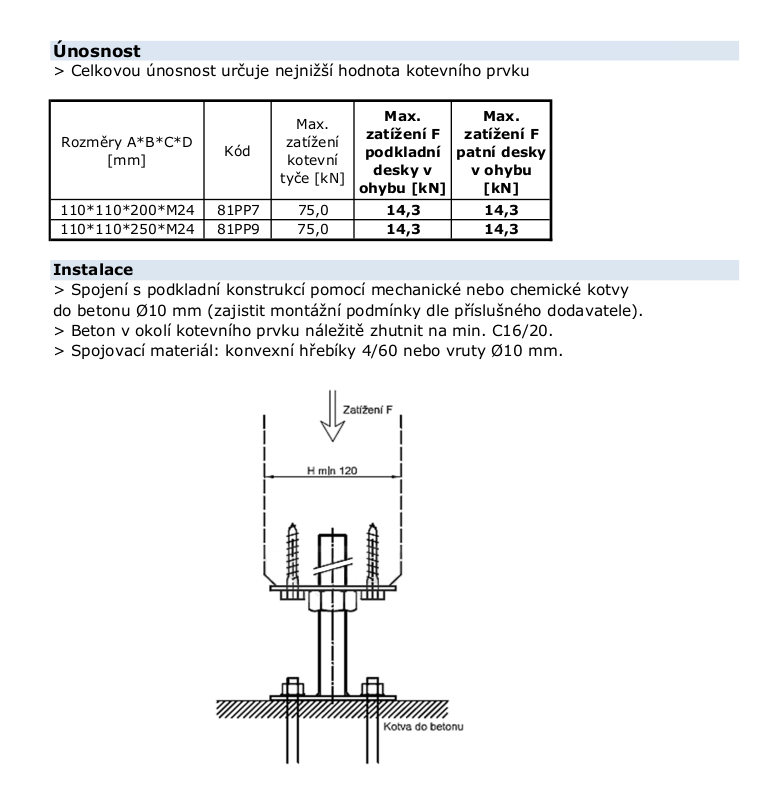

Tragfähigkeit des Pfeilerfußes mit loser oberer Platte
Die Tragfähigkeit des Fußes wird anhand der Tragfähigkeit der einzelnen Platten ermittelt. Die Tragfähigkeit der Gewindestange ist wesentlich höher als die der Platten und hat daher keinen Einfluss auf die Tragfähigkeit des Fußes.
Als Verbindungsmittel werden empfohlen: Konvexnägel 4x60 mm, oder Konstruktionsschrauben für den Pfosten. Für den Untergrund Segmentanker verwenden.
Der Ankerfuß dient zur Befestigung druckbelasteter Pfosten und Pfeiler an einer horizontalen tragenden Konstruktion, wobei das Holzelement mit Abstand montiert wird.

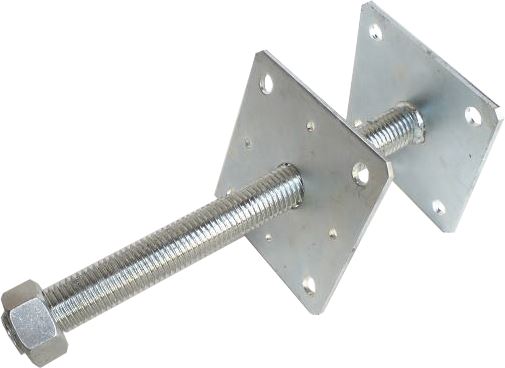

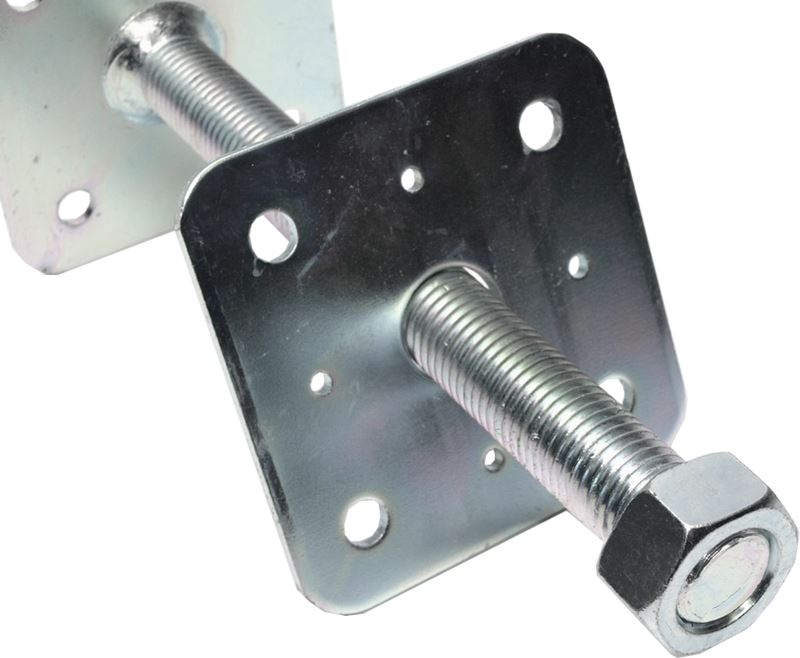

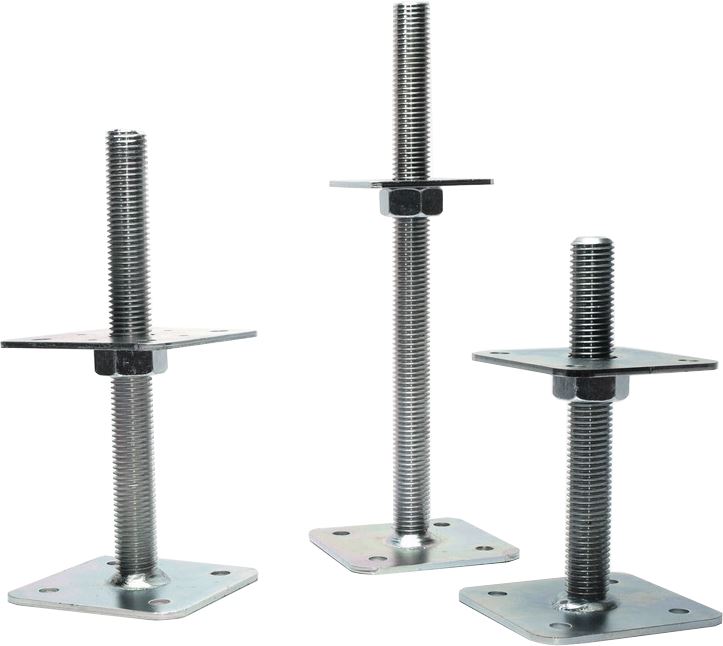

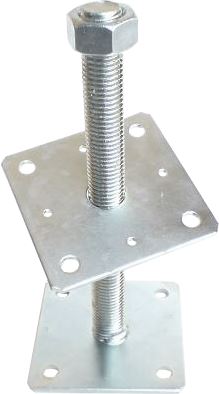

Fotogalerie: Pfeilerfuß mit loser oberer Platte
 |
 |
 |
 |
 |
