U-förmiger Ankerfuß mit Verstärkung und Bewehrungsstahl
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
5,32 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 60 | 60 | 16 | 0,94 kg |
lagernd
6,73 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 80 | 80 | 16 | 1,21 kg |
lagernd
7,95 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 100 | 100 | 16 | 1,50 kg |
lagernd
10,46 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 120 | 120 | 20 | 2,02 kg |
lagernd
10,81 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 140 | 120 | 20 | 2,16 kg |
Produktbeschreibung U-förmiger Ankerfuß mit Verstärkung und Bewehrungsstahl
Statisch geschweißte Ankerplatte mit Bohrungen eignet sich zur Verankerung von auf Druck beanspruchten Holzpfosten oder Pfeilern im Untergrund mithilfe eines chemischen Ankers oder durch Einbetonieren.
Als Befestigungsmaterial für den Pfeiler dienen konvexe Nägel mit einem Durchmesser von 4 mm oder Schrauben mit einem Durchmesser von 12 mm. Die verfügbaren Durchmesser des Bewehrungsstabs betragen 16 und 20 mm.
Die Ankerplatte ist feuerverzinkt.

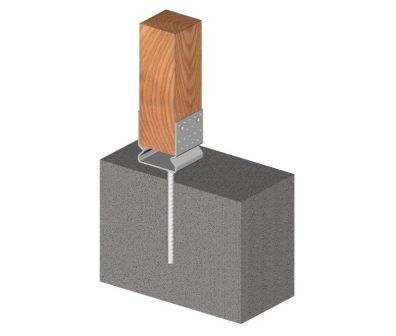

Anwendungsbeispiel für eine U-förmige Ankerplatte mit Sicke und Bewehrungsstab
Technische Eigenschaften der U-förmigen Ankerplatte mit Sicke und Bewehrungsstab
| Material: | Stahl |
|---|---|
| Oberflächenbehandlung: | Feuerverzinkung |
| Bewehrungsstab: | 16 oder 20 mm |
| Verfügbare Abmessungen: | 60x60, 80x80, 100x100, 120x120, 140x120 |

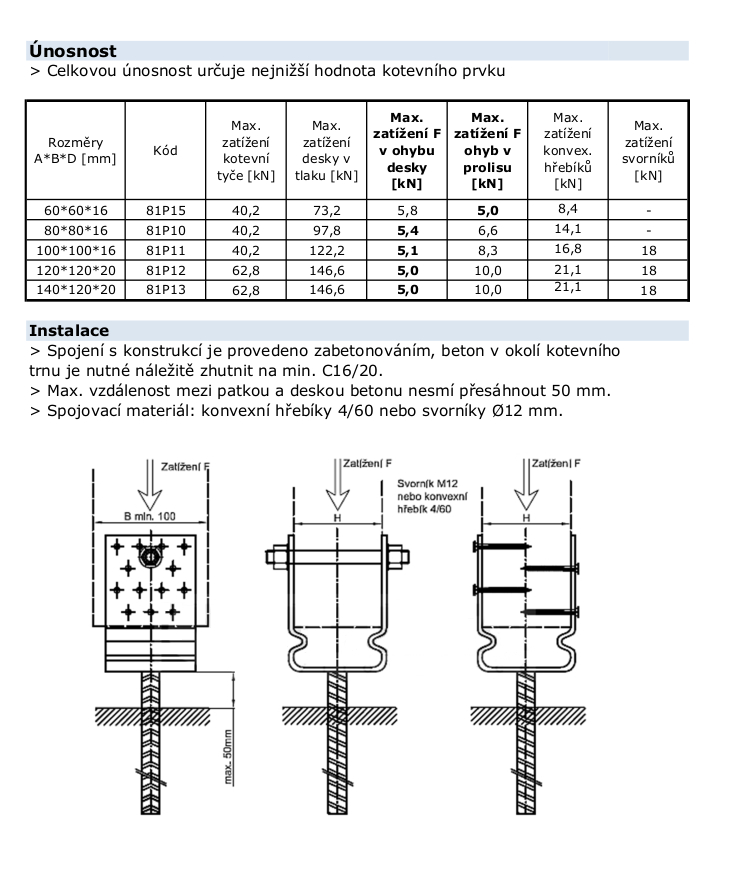

Tragfähigkeit der U-förmigen Ankerplatte mit Sicke und Bewehrungsstab
Die Ankerplatte ist für Druck- oder Biegebeanspruchung ausgelegt; die Gesamttragfähigkeit richtet sich nach der geringeren Tragfähigkeit des Verankerungselements. Der Anschluss mit Nägeln oder Bolzen ist konstruktiv ausgeführt.
Als Verbindungsmaterial werden empfohlen: konvexe Nägel 4x60mm oder Bolzen mit einem Durchmesser von 12. Im Untergrund einbetonieren oder mit einem chemischen Anker. Die Ankerplatte ist zur Verankerung von auf Druck beanspruchten Pfosten und Pfeilern an einer horizontalen Tragkonstruktion vorgesehen.

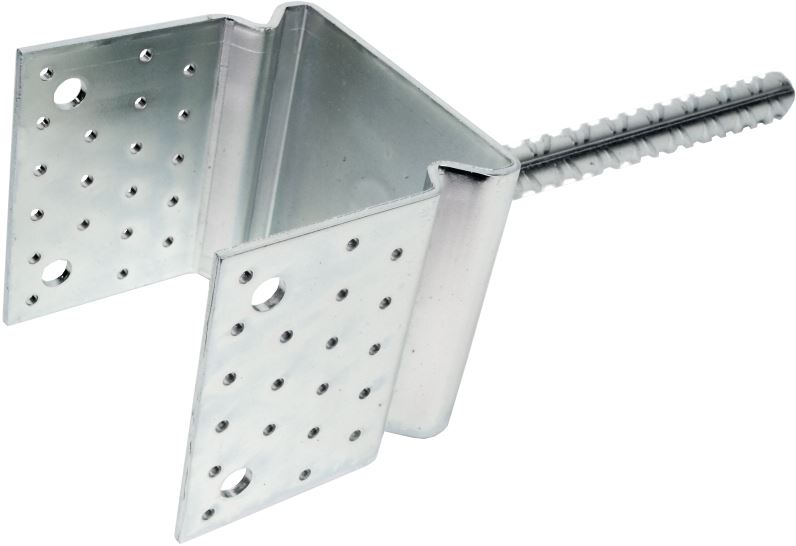

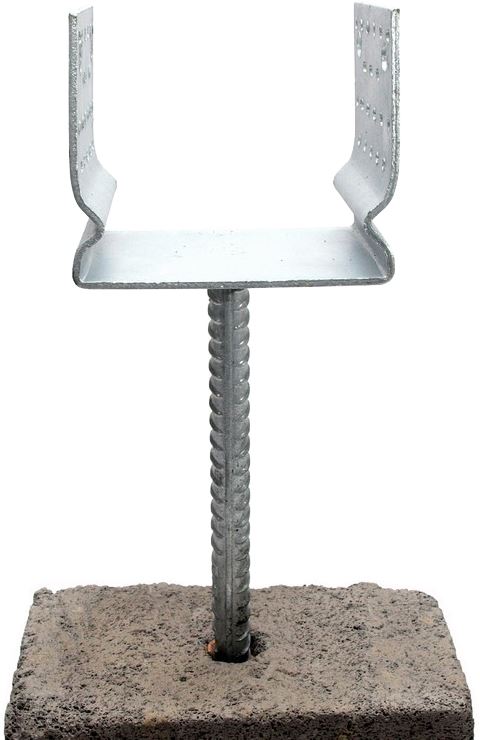

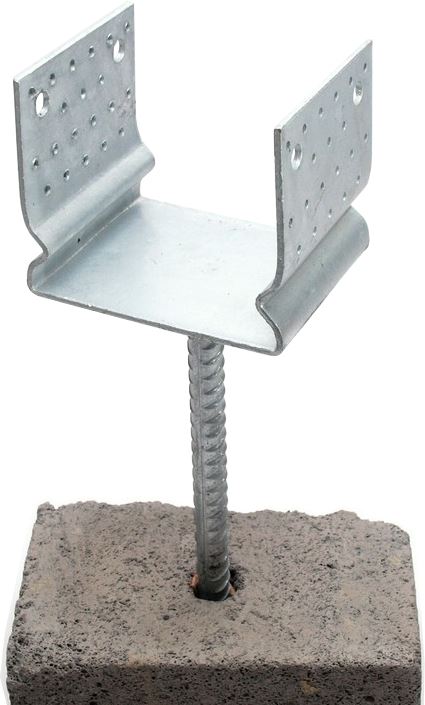

Fotogalerie der U-förmigen Ankerplatte mit Sicke und Bewehrungsstab
 |
 |
 |
