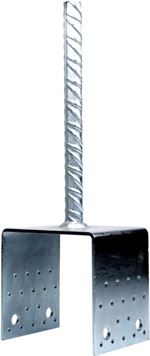

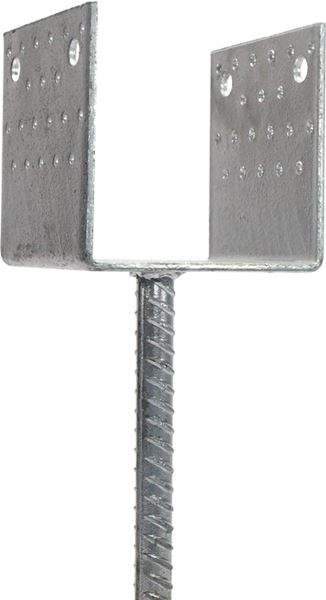

U-förmiger Bodenanker mit Bewehrungsstab
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
5,01 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 60 | 60 | 16 | 0,93 kg |
lagernd
6,22 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 80 | 80 | 16 | 1,12 kg |
lagernd
7,47 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 100 | 100 | 16 | 1,42 kg |
lagernd
10,60 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 120 | 120 | 20 | 1,91 kg |
lagernd
9,85 € inkl. MwSt.
| A [mm] |
B [mm] |
Ød [mm] |
Gewicht |
|---|---|---|---|
| 140 | 120 | 20 | 1,93 kg |
Produktbeschreibung U-förmiger Bodenanker mit Bewehrungsstab
Statisch geschweißte Ankerplatte mit Bohrungen eignet sich zum Verankern von druckbelasteten Holzpfosten oder Pfeilern im Untergrund mithilfe einer chemischen Verankerungoder durch Einbetonieren.
Als Befestigungsmaterial für den Pfeiler dienen konvexe Nägel mit 4 mm Durchmesser oder Schrauben mit 12 mm Durchmesser. Die Befestigungsstäbe sind mit Durchmessern von 16 und 20 mm erhältlich.
Die Pfeilerfußplatte ist feuerverzinkt.

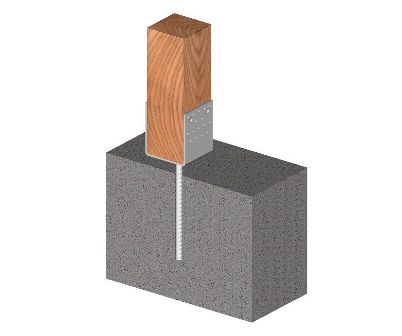

Anwendungsbeispiel für eine U-förmige Ankerplatte mit Bewehrungsstahl
Technische Eigenschaften der U-förmigen Ankerplatte mit Bewehrungsstahl
| Material: | Stahl |
|---|---|
| Oberflächenbehandlung: | Feuerverzinkung |
| Bewehrungsstahl: | 16 oder 20 mm |
| Verfügbare Abmessungen: | 60x60, 80x80, 100x100, 120x120, 140x120 |

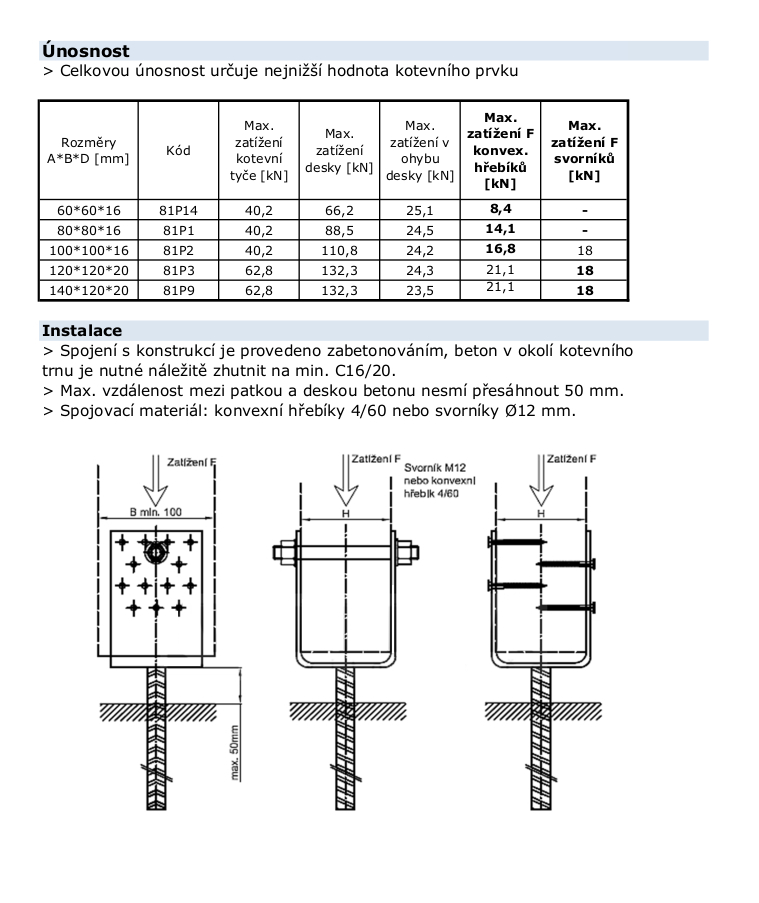

Tragfähigkeit der U-förmigen Ankerplatte mit Bewehrungsstahl
Die Ankerplatte ist für Druck- oder Biegebeanspruchung ausgelegt. Die Gesamttragfähigkeit richtet sich nach der geringeren Tragfähigkeit des Verankerungselements. Der Anschluss mit Nägeln oder Bolzen ist konstruktiv.
Als Befestigungsmaterial werden empfohlen: konvexe Nägel 4x60mmoder Bolzen mit 12 mm Durchmesser. Im Untergrund einbetonieren oder mit einer chemischen Verankerung. Die Ankerplatte ist zum Verankern von druckbelasteten Pfosten und Pfeilern an einer horizontalen Tragkonstruktion vorgesehen.

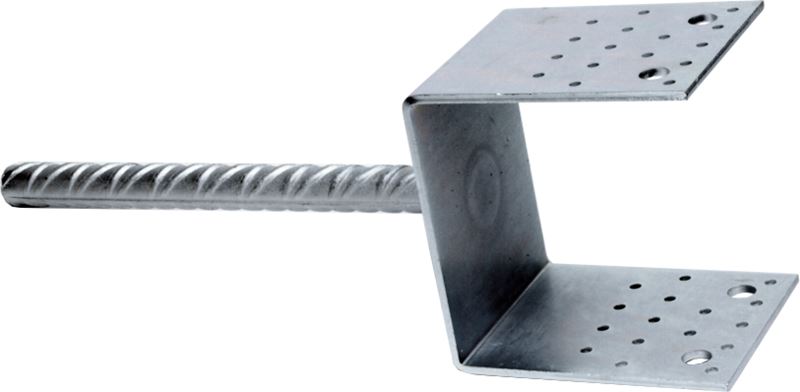

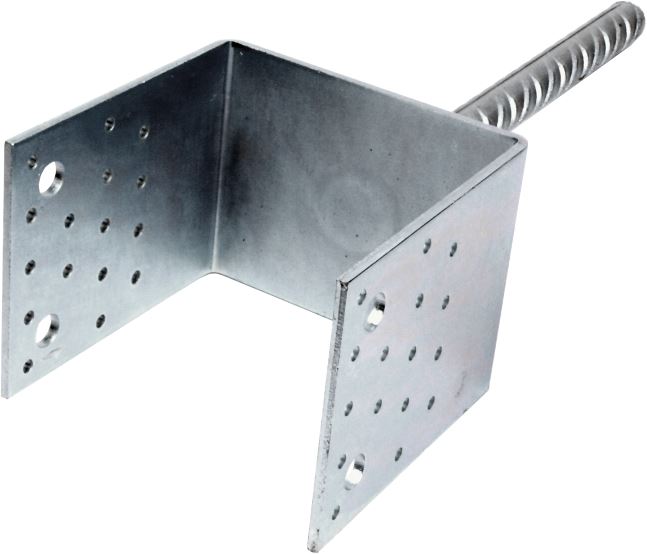

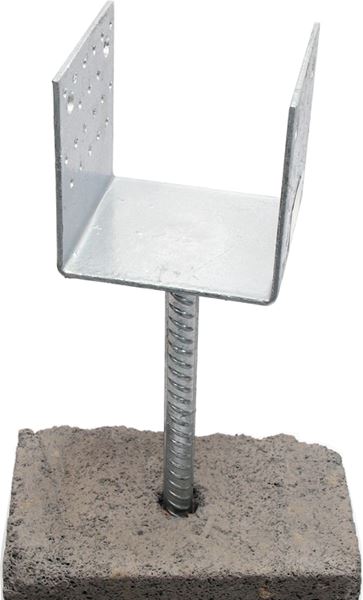

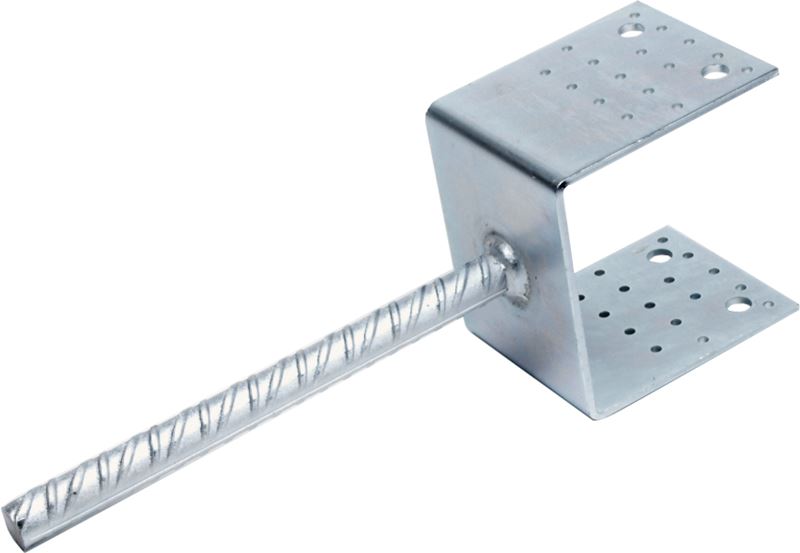

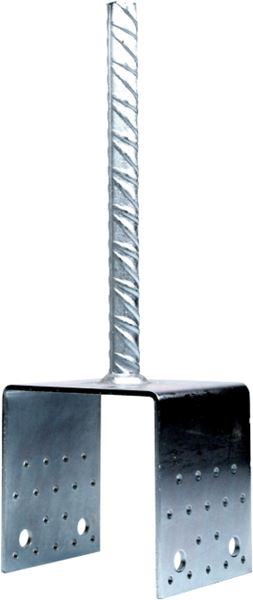

Fotogalerie der U-förmigen Ankerplatte mit Bewehrungsstahl
 |
 |
 |
 |
 |
 |
