Lichtschranken an einen NICE Robus- oder Run-Antrieb anschließen
Die Antriebe Robus/Run nutzen die BlueBUS-Technologie und sind daher nur mit Lichtschranken kompatibel, die diese Technologie unterstützen.
Lichtschranken bestehen immer aus einem Paar: Sender TX + Empfänger RX. Es gibt drei Arten von Lichtschranken:
- Beide Lichtschranken kabelgebunden (Sender TX und Empfänger RX). Die gängigsten Modelle sind EPMB und EPSB, außerdem EPLB, F210B sowie das inzwischen nicht mehr erhältliche ältere Modell MOFB.
- Eine Lichtschranke kabelgebunden, die andere batteriebetrieben und kabellos. Modell FT210B.
- Beide Lichtschranken kabellos. Modell EPMOW in Kombination mit dem Gerät IBW.
Trennen Sie den Antrieb vor dem Anschließen der Lichtschranken von der Stromversorgung. Stellen Sie die Stromversorgung nach dem Anschließen wieder her und starten Sie die Erkennung der angeschlossenen Geräte, indem Sie die Tasten OPEN+STOP/SET gedrückt halten, bis die LEDs L1+L2 zu blinken beginnen. Lassen Sie dann die Tasten los.
Das gesamte BlueBUS-System wird über zweiadrige Kabel angeschlossen. Das Kabel sollte einen Querschnitt von 2x0,5m2 haben. Wenn Sie für den Anschluss Netzwerkkabel (FTP, UTP, STP oder andere verdrillte Zweidrahtleitungen) verwenden, beträgt der Querschnitt einer einzelnen Ader in der Regel 0,10 bis 0,25 mm2. Wir empfehlen daher, die Verdrahtung zu verdoppeln, also statt zwei Adern vier anzuschließen – zwei und zwei. Andernfalls kann es passieren, dass Sie das Kabel auf Durchgang prüfen und die Lichtschranke zwar blinkt, aber trotzdem nicht richtig funktioniert.
Anschluss kabelgebundener Lichtschranken
Die Lichtschranken werden mit zweiadrigen Kabeln parallel am BlueBUS-Eingang angeschlossen. Dabei muss die Polarität nicht beachtet werden. Sie können beide Lichtschranken direkt an die Steuerung anschließen oder ein zweiadriges Kabel von der Steuerung zur ersten Lichtschranke und von dort ein weiteres zweiadriges Kabel zur nächsten führen.

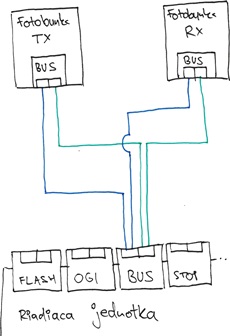

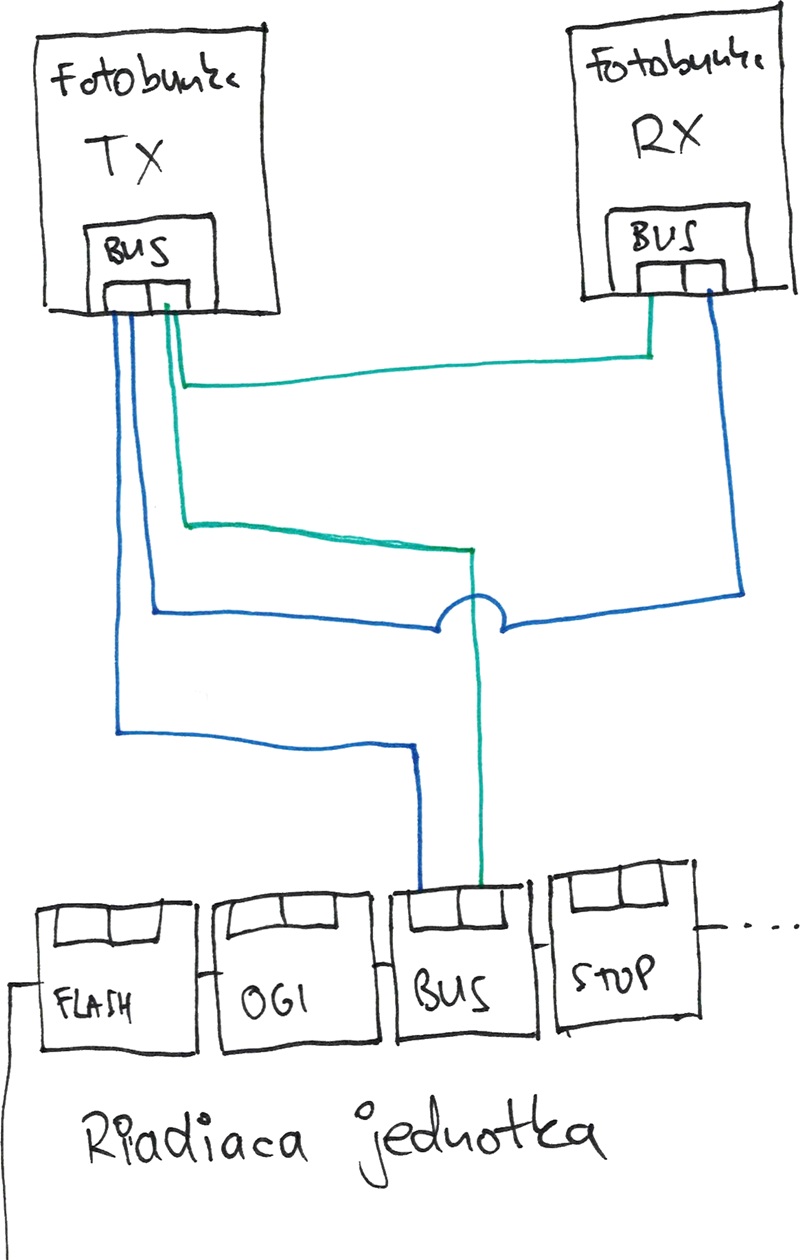

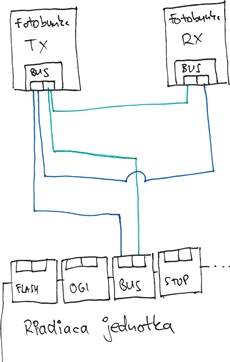

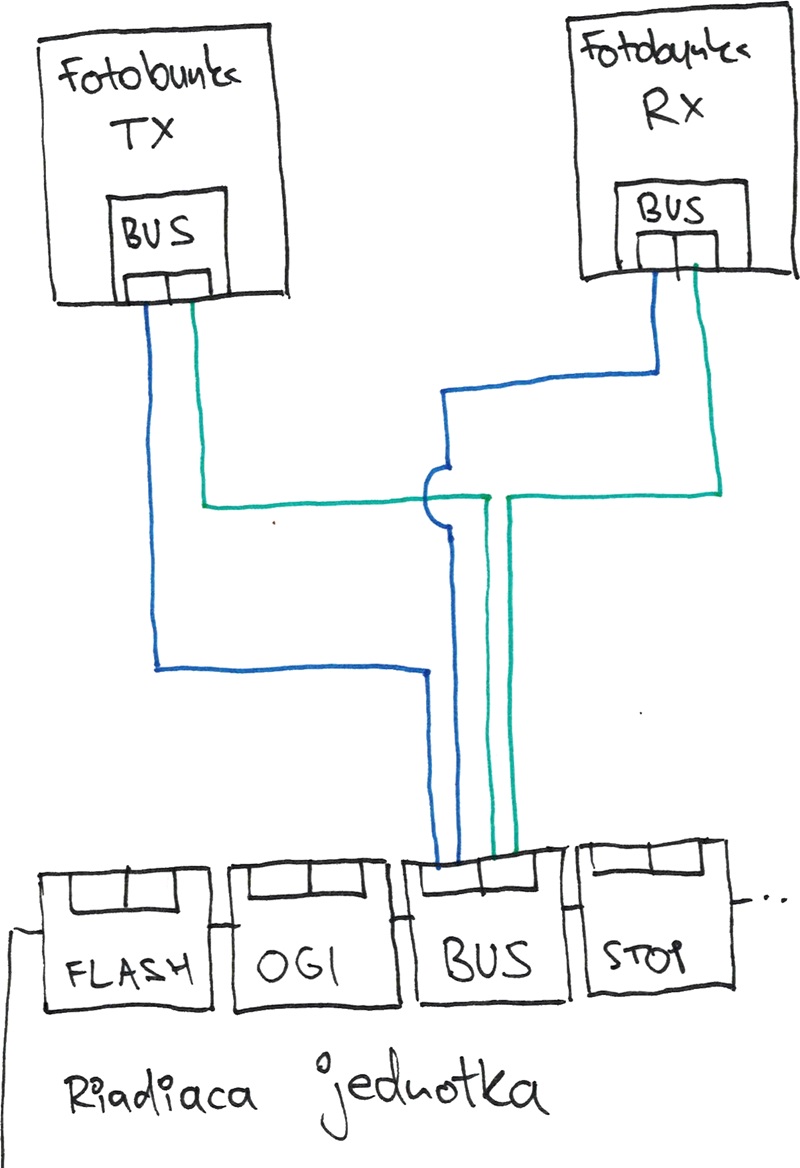

| Beide Lichtschranken an die Steuerung anschließen | Von der Steuerung zur ersten und von dort zur zweiten Lichtschranke anschließen |
|---|---|
 |
 |
Eine Lichtschranke kabelgebunden, die andere kabellos
Im Wesentlichen handelt es sich dabei um die Lichtschranken NICE FT210B. Eine Lichtschranke wird mit einem zweiadrigen Kabel von der BlueBUS-Klemme an die BUS-Klemme (BlueBUS) der Steuerung angeschlossen, die andere wird mit Batterien betrieben.
Anschluss kabelloser Lichtschranken
Tatsächlich werden kabellose Lichtschranken nicht angeschlossen, da sie kabellos sind. Angeschlossen wird lediglich der Kommunikator IBW, mit dem die Lichtschranken kabellos kommunizieren. Für die Anleitung zum Anschluss fahren Sie fort mit Anschluss und Programmierung des Geräts NICE IBW mit den Lichtschranken NICE EPMOW.
