Nice Wide – robuste und hochwertige Schranken
Schranken für den normalen Betrieb, 100 – 300 Zyklen pro Stunde
Die Schranken NICE Wide bieten eine einfache und effiziente Möglichkeit, die Ein- und Ausfahrt zu Gelände, Firmen, Betrieben, Parkplätzen und anderen gesicherten Bereichen zu kontrollieren.
Vorteile der Schranke NICE Wide
Einfache Installation
Große Fronttür für einen leichten Zugang. Der Schrankenbaum lässt sich einfach auf der linken oder rechten Seite der Einfahrt montieren. Leicht abnehmbarer, verstärkter Getriebehalter.
Sicherheit und Widerstandsfähigkeit
Die Sicherheitslichtschranken können im Inneren der Schranke montiert werden. Wenige außenliegende Elemente sorgen für hohe Sicherheit und Vandalismusbeständigkeit.
Wartung und Montage
Die Steuerung lässt sich leicht ausbauen, programmieren oder warten. Anschlussmöglichkeit für eine Notstromversorgung NICE-PS324, die den Betrieb auch bei einem Stromausfall sicherstellt.
Komfortable Entriegelung
Einfache und intuitive Entriegelung mit einem Dreikantschlüssel. Der Entriegelungsmechanismus ist verdeckt und vor Witterungseinflüssen geschützt.
Detaillierte Übersicht zur Schranke NICE Wide
Die automatische Schranke NICE Wide verfügt über einen 24-V-DC-Getriebemotor mit integrierter Steuerung, einstellbarer Geschwindigkeit und Sicherheitsfunktionen zum Aufprallschutz.

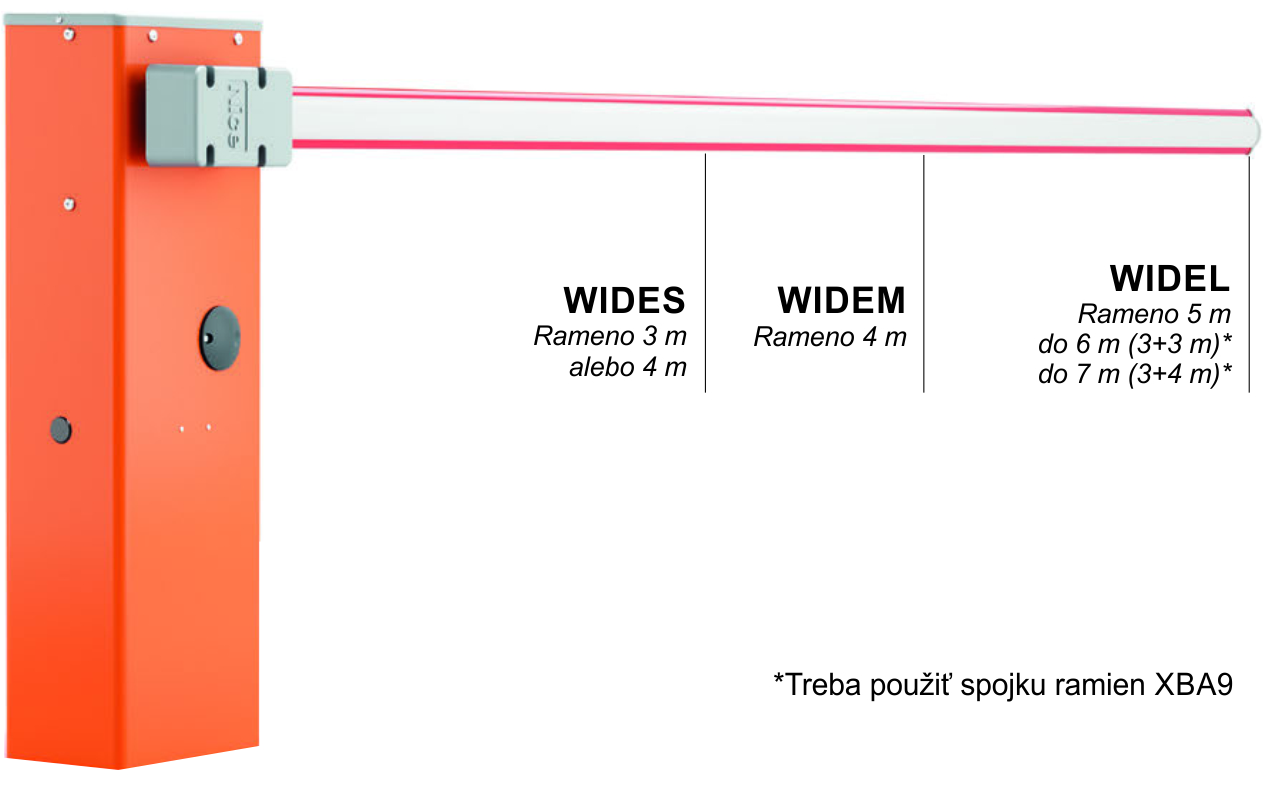

Erhältlich sind zwei Ausführungen des Gehäuses (Schrankgehäuses) der Schranke – aus verzinktem Stahl und Edelstahl (Inox) – sowie drei verschiedene Schrankenbaumlängen – von 3 bis 7 Metern.
Maximale Sicherheit
Erkennt der Schrankenbaum beim Öffnen oder Schließen ein Hindernis (stößt er gegen etwas), kehrt er in seine Ausgangsposition zurück.
Einstellbare Geschwindigkeit
von 3,5 s (Wide M) bis 5 s (Wide L) für schnelles Öffnen
Zuverlässigkeit und einfache Installation
Windbeständiger, elliptischer Aluminium-Schrankenbaum. Schnelle Montage dank Spezialprofil.
Optional ist ein Gelenk erhältlich, mit dem sich der Schrankenbaum manuell zur Seite klappen lässt (es schützt den Schrankenbaum auch bei einer Kollision).
Der Schrankenbaum kann wahlweise links oder rechts montiert werden.
Notstromversorgung
In die Schranke kann eine Notstromversorgung eingesetzt werden, die den Betrieb auch bei einem Stromausfall sicherstellt.
Selbsthemmender Antrieb, manuelle Entriegelung
Die Schranke ist selbsthemmend und somit im geschlossenen Zustand verriegelt. Mit dem Dreikantschlüssel lässt sie sich entriegeln und manuell bedienen.
Technische Daten
| Modell | WIDE S | WIDE M | WIDE L |
|---|---|---|---|
| Elektrische Daten | |||
| Versorgungsspannung (Vac 50/60 Hz) | 230 | ||
| Stromaufnahme (A) | 1 | 1,1 | 0,6 |
| Leistung (W) | 300 | 360 | |
| Leistungsdaten | |||
| Geschwindigkeit (s) | 4 | 3,5 | 5 |
| Kraft (Nm) | 100 | 140 | 200 |
| Betriebszyklen (Zyklen/Stunde) | 100 | 300 | 200 |
| Allgemeine Daten | |||
| Schutzart (IP) | 54 | ||
| Betriebstemperatur (min./max. °C) | -20 / +55 | ||
| Abmessungen (mm) | 280x178x1000 | 320x205x1000 | 420x205x1000 |
| Gewicht (kg) | 40 | 46 | 54 |

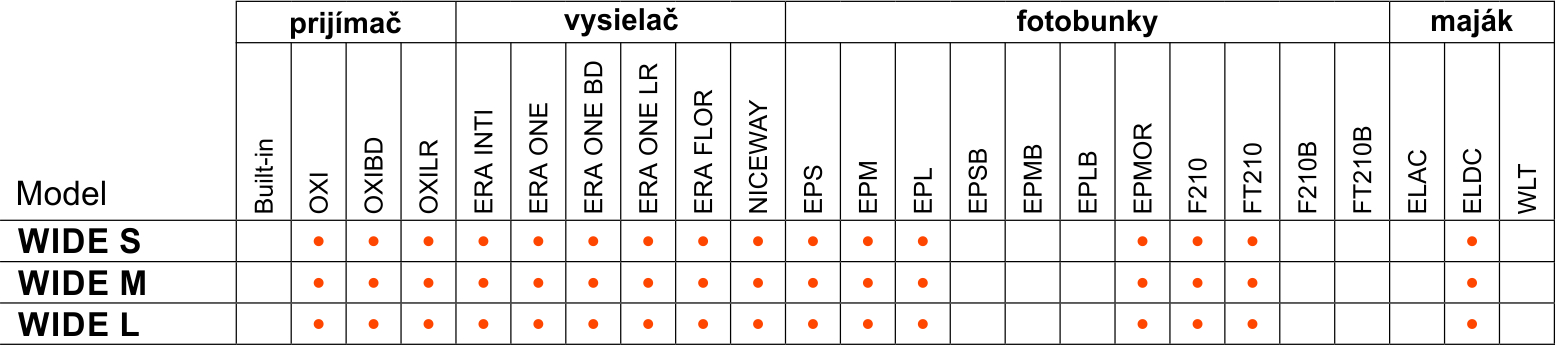

Kompatibilitätstabelle
Was ist im Lieferumfang einer einzelnen Schranke der NICE-Wide-Serie enthalten?
Was ist im Lieferumfang einer einzelnen Schranke enthalten?

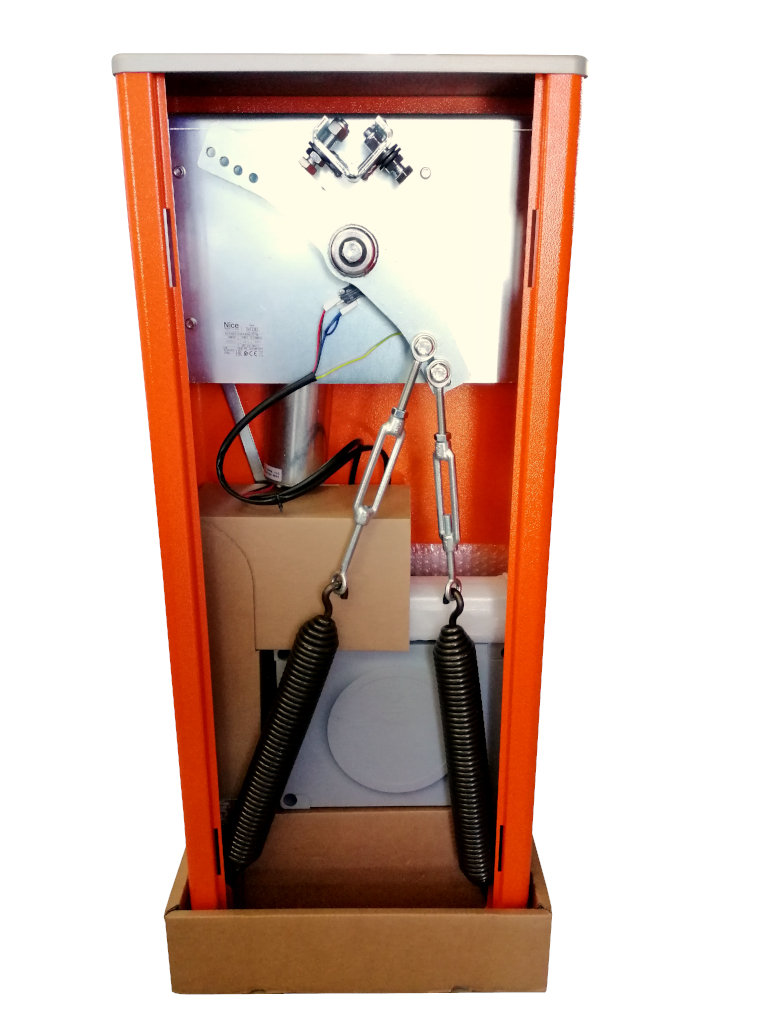

Bei einer einzelnen Schranke befinden sich alle Komponenten im Inneren des Schranks. Daher müssen Sie zuerst die obere und die seitliche Abdeckung abnehmen. Im Inneren befinden sich bereits die Steuerung und alle unten aufgeführten Montagezubehörteile. Zu den einzelnen Teilen gibt es außerdem Fotos zur besseren Veranschaulichung.
Am schnellsten gelangen Sie an die Komponenten, indem Sie die Federhalterungen abnehmen.

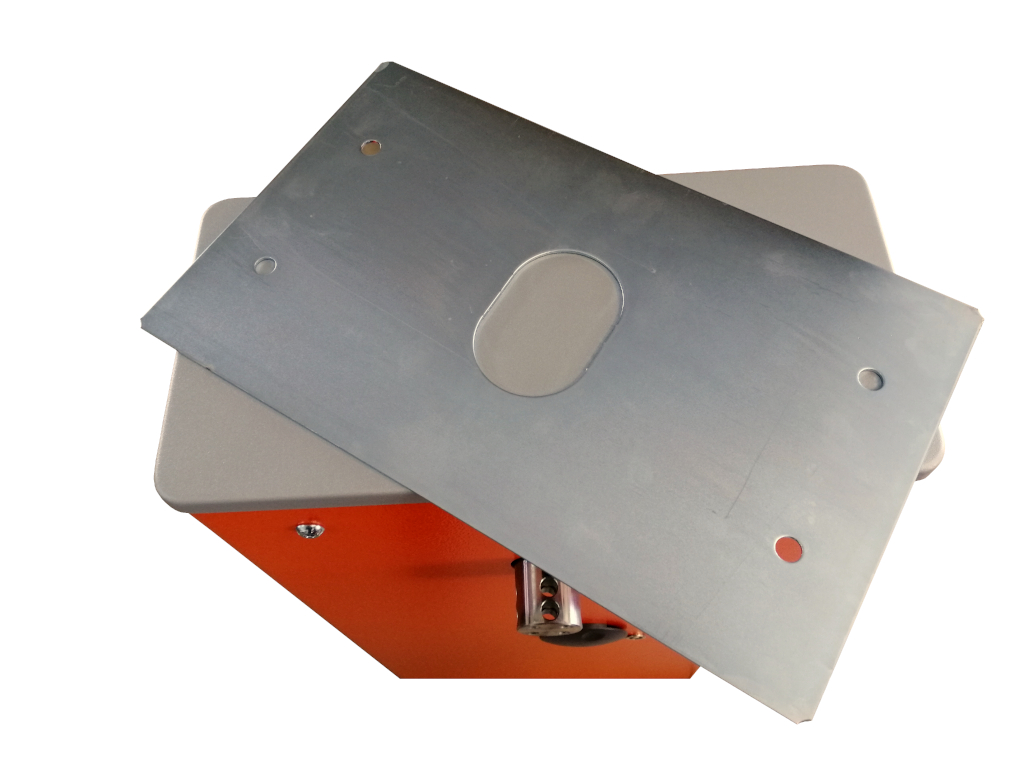

Grundplatte
Grundplatte SIA2 Sie liegt an der Innenwand des Schranks und ist in Folie verpackt. Die Anker mit Schrauben befinden sich im mitgelieferten Montagezubehörkästchen.

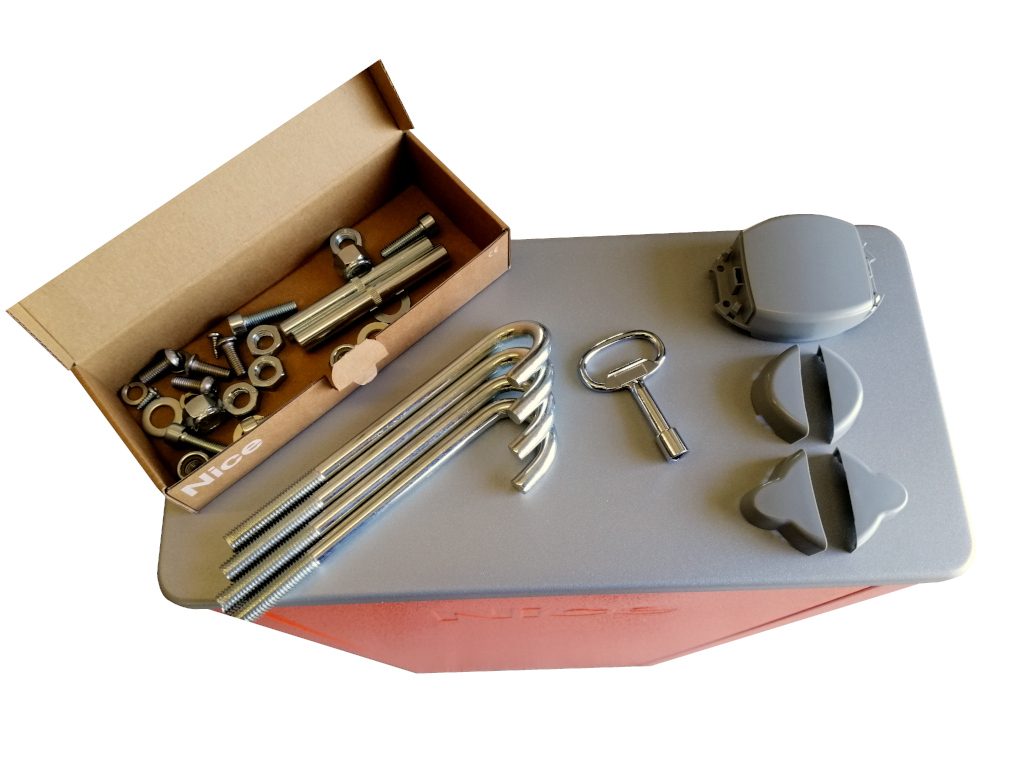

Schrauben, Anker, Entriegelungsschlüssel
Das Montagezubehörkästchen enthält neben den erwähnten Ankern für die Grundplatte auch alle weiteren benötigten Schrauben, den Entriegelungsschlüssel, Querstifte zur Befestigung der Schrankenbaumhalterung und Endkappen für den Schrankenbaum.

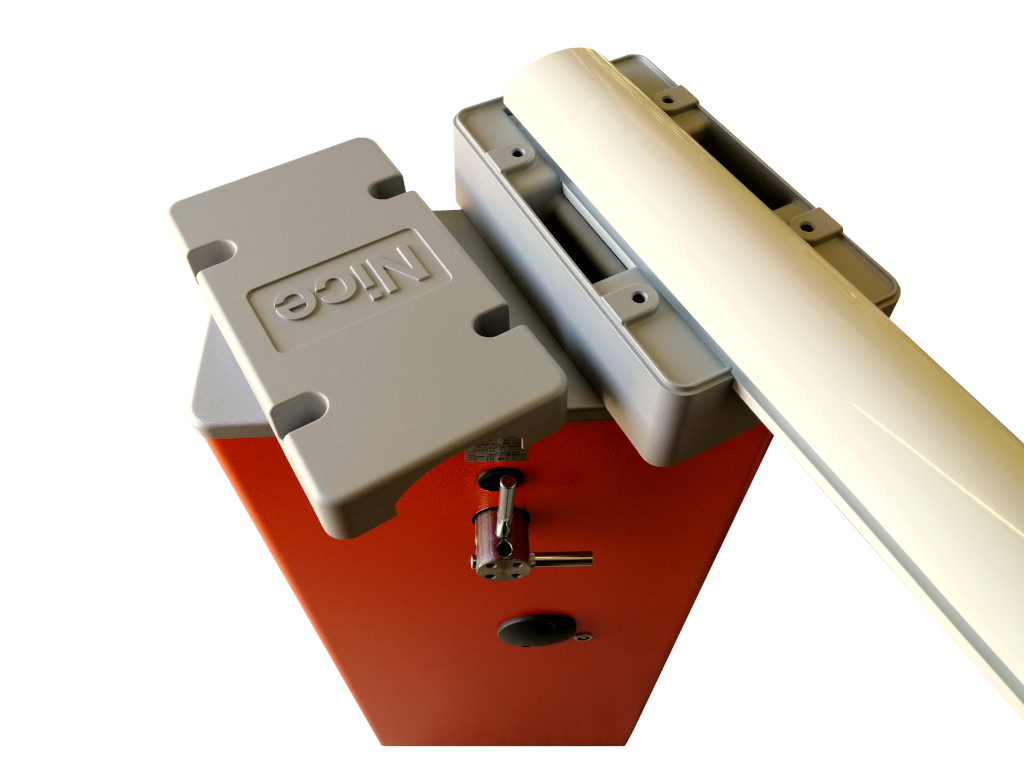

Schrankenbaumhalterung
Die Halterung besteht aus zwei Teilen – einem Teil und einem Gegenstück. Der untere Teil wird mit Querstiften sicher fixiert und mit vier Schrauben befestigt. Anschließend muss nur noch der Schrankenbaum eingesetzt werden (idealerweise auch mit Verstärkung) und das Oberteil angeschraubt werden.

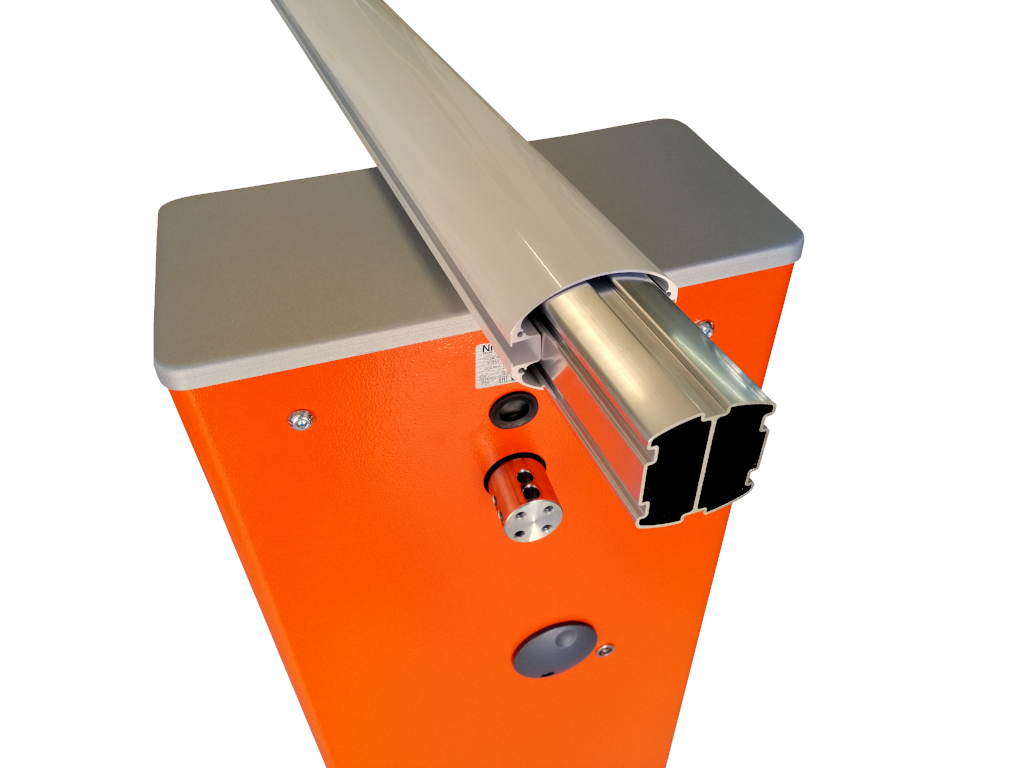

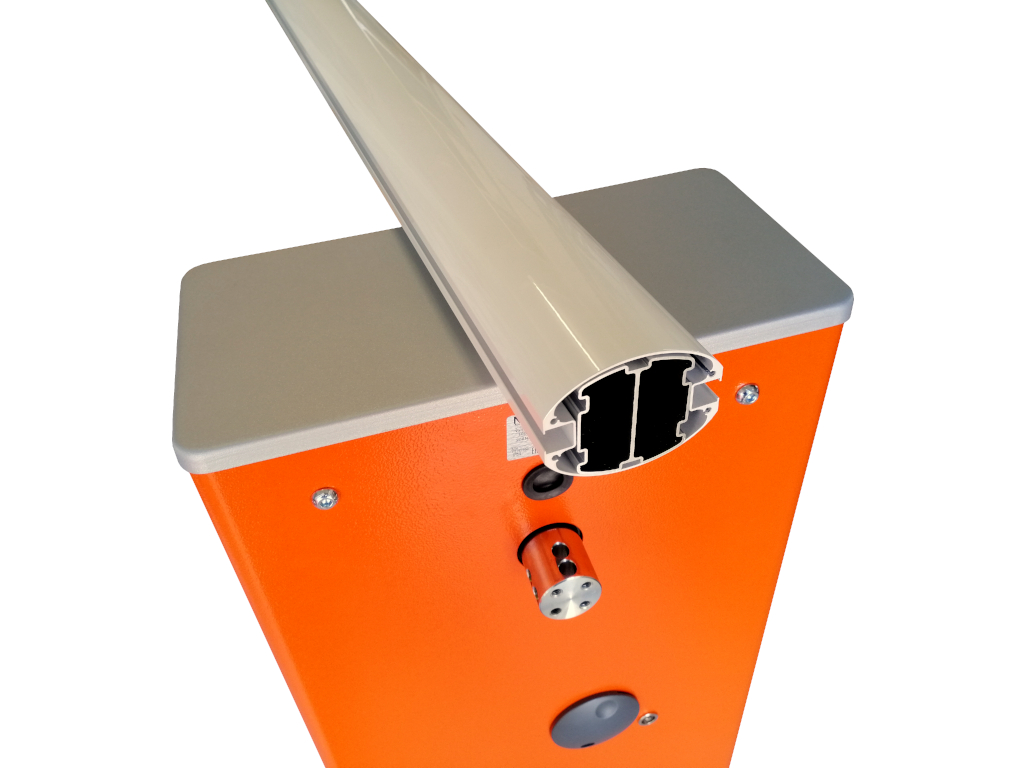

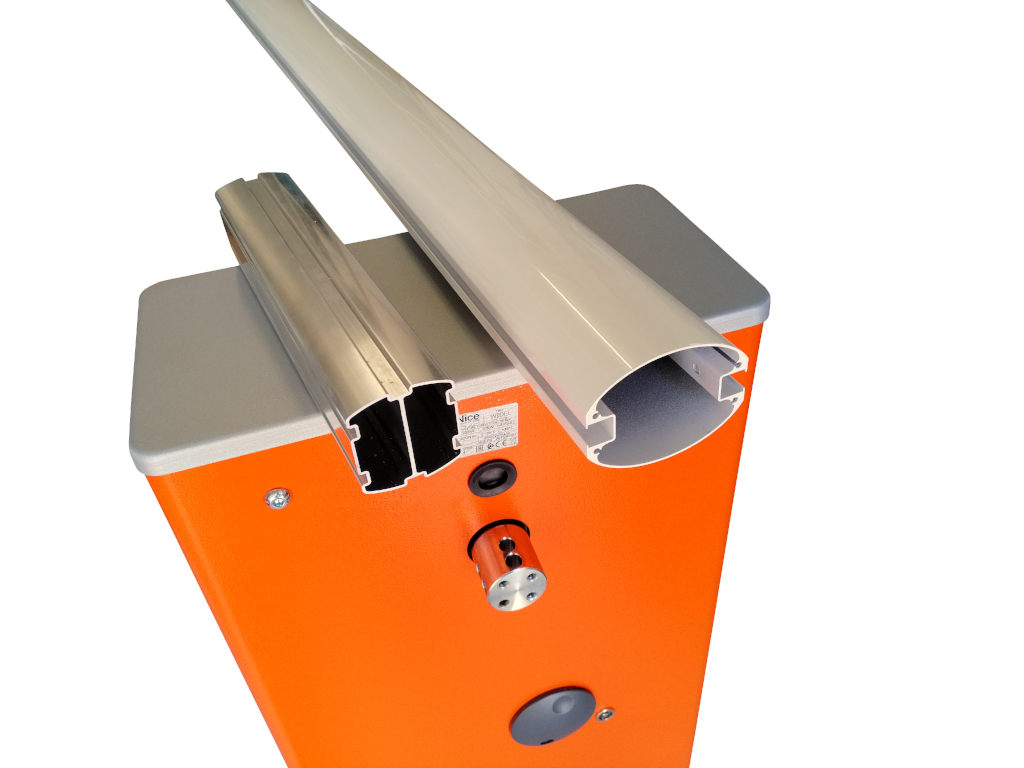

Verstärkung für den Schrankenbaum der Serie WIDEL
Die Verstärkung für den Schrankenbaum ist ein kurzes Metallstück in der Form des Schrankenbaums selbst. Sie muss lediglich in den Schrankenbaum eingeschoben werden und wird nicht weiter montiert.

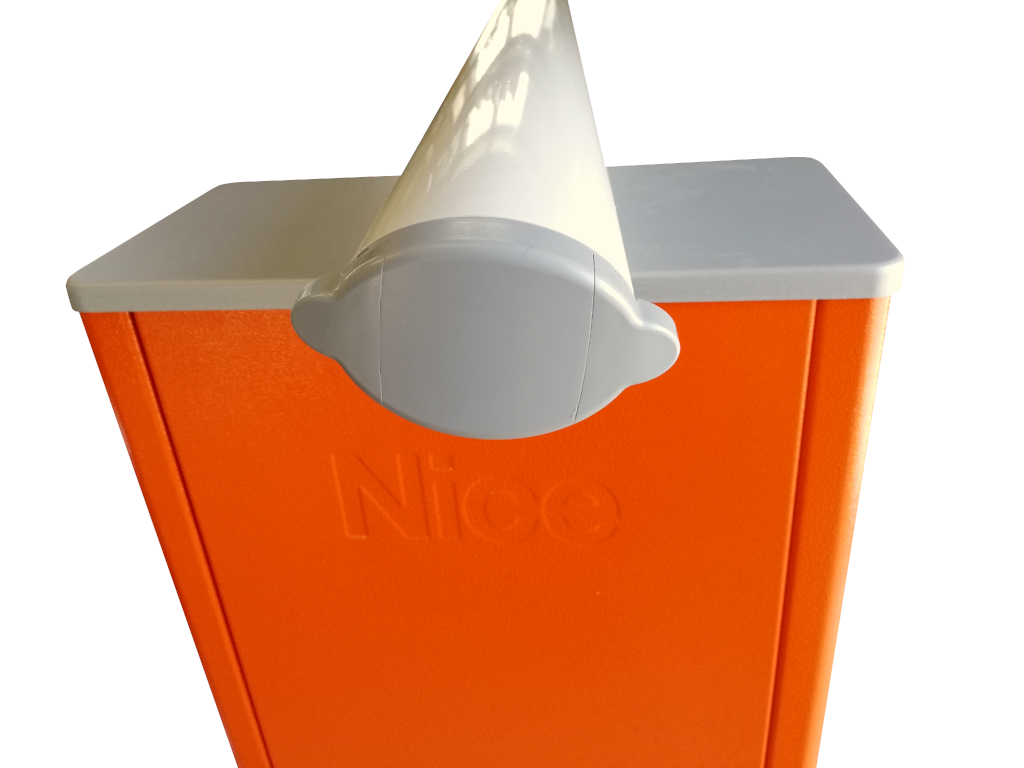

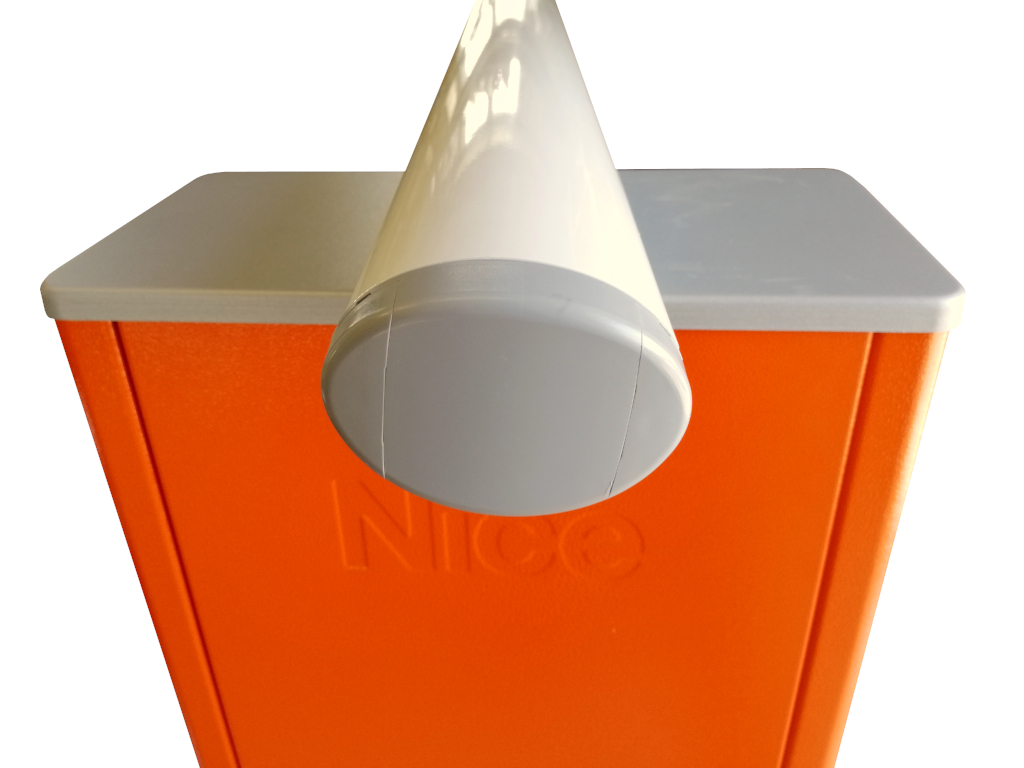

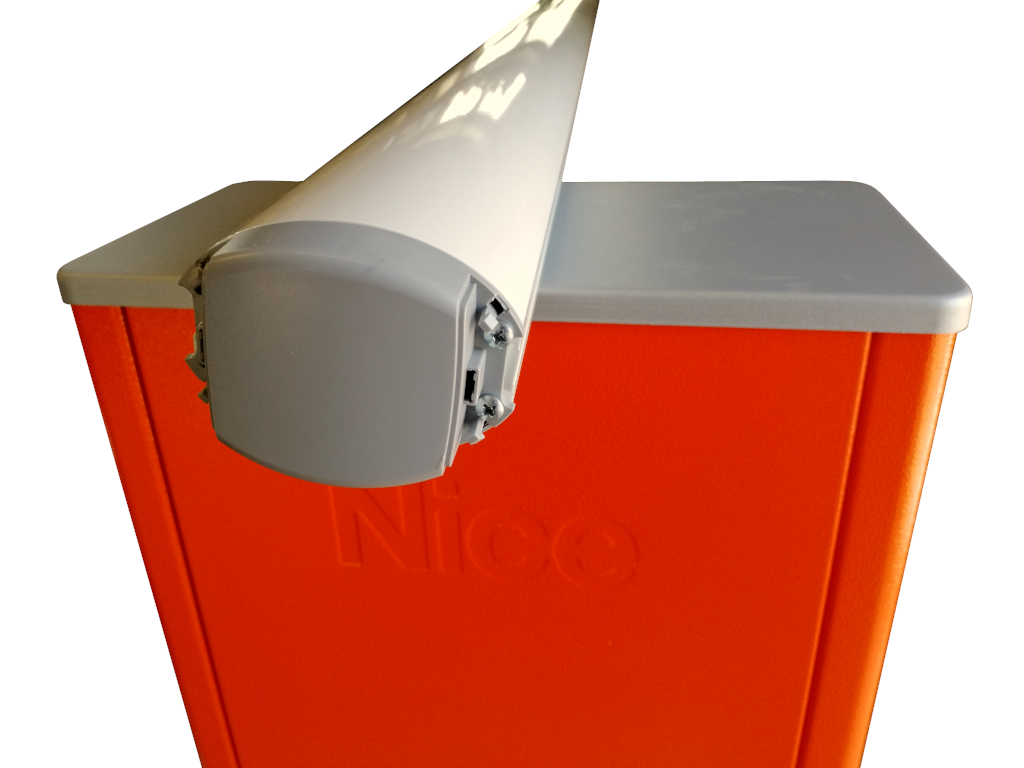

Abdeckkappen für den Schrankenbaum
Die Endkappen für den Schrankenbaum bestehen aus drei Teilen: einem großen Teil, das angeschraubt wird, und zwei Arten von Endkappen, die einfach in das große Teil eingeklickt werden. Wenn Ihr Schrankenbaum keine Beleuchtung oder Schutzgummileiste hat, können Sie einfach die abgerundeten Endkappen verwenden. Wenn Ihr Schrankenbaum jedoch durch die genannten Leuchten oder die Schutzgummileiste verbreitert ist, verwenden Sie die Endkappen mit Vorsprung.
