CAIS freitragendes Set 73x61x3,5 für ein Schiebetor mit einer Durchfahrtsbreite von 4,5m, gelochtes Fe-Profil KIT DINO SBE 02
| Verfügbarkeit: | innerhalb von 3 Tagen | Die Ware versenden wir normalerweise innerhalb von 3 Tagen. |
|---|
innerhalb von 3 Tagen
369,47 € inkl. MwSt.
| Gewicht |
|---|
| 45 kg |
Produktbeschreibung CAIS freitragendes Set 73x61x3,5 für ein Schiebetor mit einer Durchfahrtsbreite von 4,5m, gelochtes Fe-Profil KIT DINO SBE 02
Komponentensatz CAIS DINO SBE 02 zur Herstellung eines freitragenden Schiebetors mit einer Durchfahrtsbreite von bis zu 4,5m/325kg. Alle Komponenten außer dem C-Profil sind verzinkt.
| Das Set CAIS-DINO-SBE-02 enthält: | ||||
|---|---|---|---|---|
|
1 × | C-Profil 73x61x3,5mm mit Schraublöchern, Fe, 6m | CAIS-STAGE-SB-6 | |
|
Führungs-C-Profil, das an der Unterseite des Tores verschraubt wird und mit dem das Tor auf den in einem Betonfundament verankerten Laufwagen läuft. Unbehandelt, Rohstahl.
|
Details
|
|||
|
2 × | Laufwagen mit acht Lagerrollen, SPEED SE | CAIS-SPEED-SE | |
|
Laufwagen aus verzinktem Stahl mit 8 Metallrollen. |
Details
|
|||
|
1 × | Untere Einlaufrolle – für C-Profil 73x61x3,5 | CAIS-RUN-S | |
|
Die untere Einlaufrolle für das Schiebetor wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. Beim Schließen läuft die Einlaufrolle in den unteren Anschlag und entlastet so das Tor. |
Details
|
|||
|
1 × | Unterer Anschlag für C-Profil 73x61x3,5 | CAIS-LAST-S | |
|
Die Einlaufgabel ist unten am Anschlagpfosten angebracht. Sie entlastet die Laufwagen von den beim Schließen des Tors wirkenden Druck- und Zugkräften. |
Details
|
|||
|
1 × | Abdeckkappe für C-Profil 73x61x3,5 | CAIS-PILOT-SN | |
|
Die Abdeckkappe für das C-Profil eines Schiebetors wird am Anfang und gegebenenfalls auch am Ende des C-Laufprofils montiert. Sie wird in das C-Profil eingeschoben und mit einer Druckplatte daran befestigt. |
Details
|
|||
|
1 × | Abdeckkappe für C-Profil 73x61x3,5 mit Befestigung an der Einlaufgabel | CAIS-PILOT-SR | |
|
Die Abdeckkappe CAIS PILOT SR für das C-Profil des Schiebetors wird am Anfang des Führungsprofils montiert. Die Abdeckkappe wird an der Einlaufgabel des Tors CAIS RUN S befestigt. |
Details
|
|||
|
1 × | Montageanleitung für das freitragende Schiebetor-Set |
Herunterladen
|
|
|
Montageanleitung mit Anschlusszeichnungen sowie Anleitungen zur Programmierung und zum Einlernen der Fernbedienungen. |
||||
Schraubensatz und Nietmuttern zur Befestigung
Vorteile und Eigenschaften des Sets CAIS DINO SBE 02
- Einfache Montage dank durchdachter Details und schnelle Installation durch Anschrauben des C-Profils an die Konstruktion, da das Anschweißen des C-Profils entfällt
- Befestigungsschrauben und Nietmuttern zur Befestigung des C-Profils an der Konstruktion durch die Löcher im C-Profil, die mindestens alle 400mm angeordnet sind, sind im Lieferumfang enthalten
- Das C-Profil aus unbehandeltem Stahl ohne Oberflächenbeschichtung, mit Seriennummer und zu 100 % mit den Laufwagen getestet, ist präzise wie ein Schuss.
- Hochwertige Lager der Laufwagen. Die Radmitten der Laufwagen sind gebohrt, nicht lasergeschnitten
- Getestet von -37°C bis +50°C
- Deutscher Stahl. Japanische Roboter, hergestellt in der Tschechischen Republik
Beispiel für die Eignung des Sets CAIS DINO SBE 02 zur Herstellung eines freitragenden Schiebetors

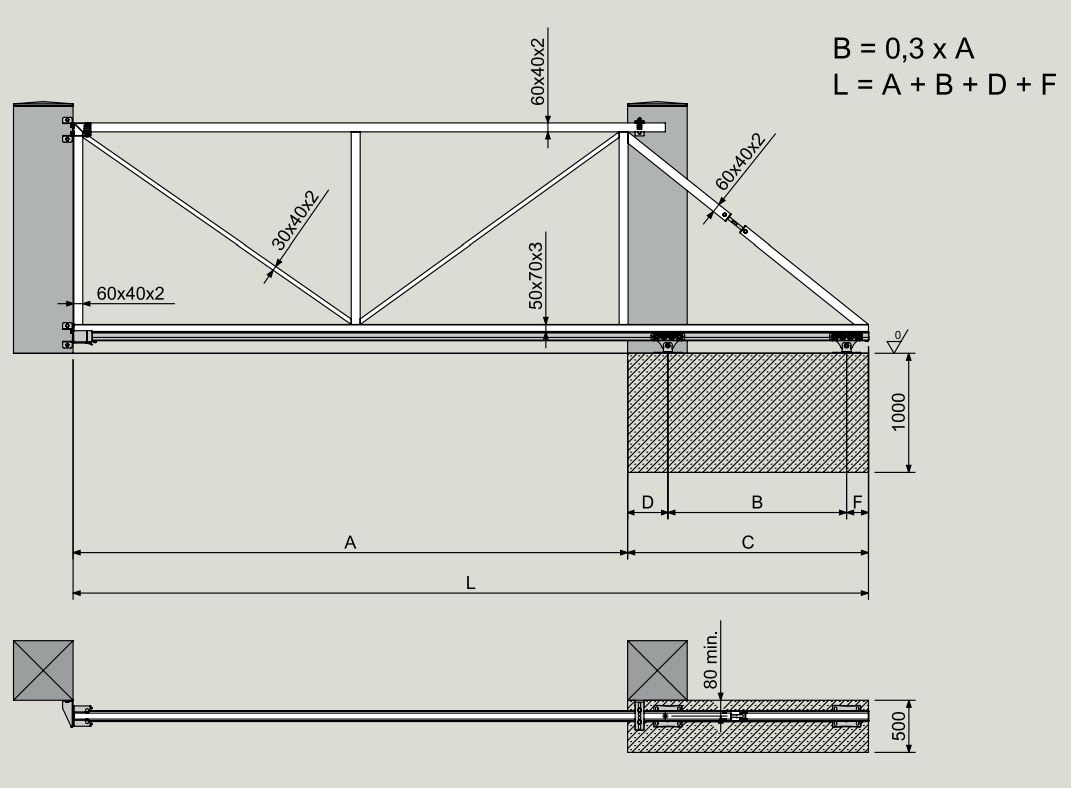

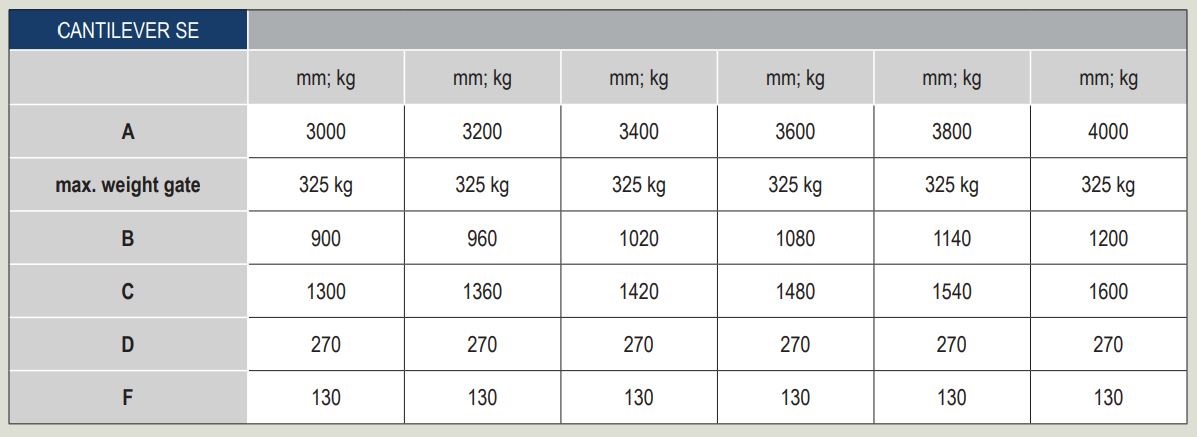

Das Set eignet sich für eine Durchfahrtsbreite von bis zu 4,5 m und ein Torgesamtgewicht von 325 kg. Die folgende Zeichnung zeigt die Maße für beispielhafte Durchfahrtsbreiten sowie Vorschläge für geeignete Konstruktionsprofile. Die Tabelle unten enthält die Maßangaben für jede Durchfahrtsbreite eines freitragenden Schiebetors.

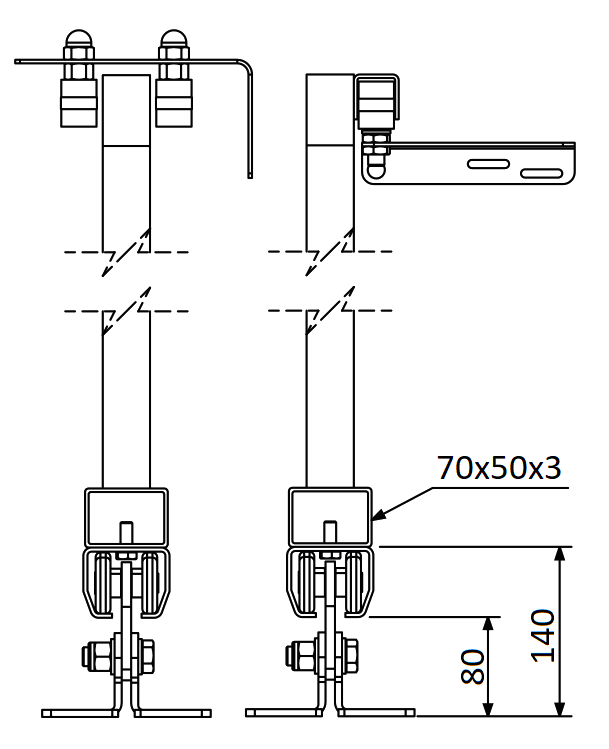

Querschnitt des Tors mit Laufwagen und Führung:
Original-Herstellercode: CAIS KIT DINO SBE 02 1710047
