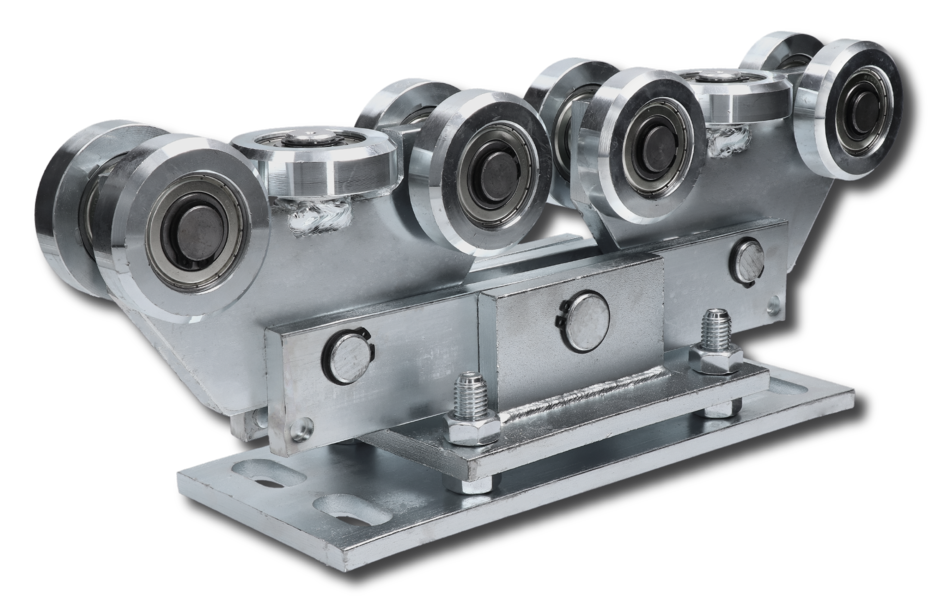

Ganzmetall-Laufwagen, schwenkbar und einstellbar, mit 10 Rollen und Montageplatte
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
142,14 € inkl. MwSt.
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Gewicht |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 95 | 115 | 15 kg |
Produktbeschreibung Ganzmetall-Laufwagen, schwenkbar und einstellbar, mit 10 Rollen und Montageplatte
Komplett aus Metall gefertigter, schwenkbarer Laufwagen mit Verstellmöglichkeit für übergroße Schiebetore. Geeignet für Tore mit einer Durchfahrtsbreite von 7,5 m bis 12 m. Er kann auch für Tore mit einer Durchfahrtsbreite bis 7,5 m verwendet werden, deren Gewicht 600 kg überschreitet. Der Laufwagen wird inklusive Montageplatte geliefert.
- Die Variante V-15-1 passt in das C-Profil 80x80x5 mm FE und in das C-Profil 80x80x5 mm ZN
Die Möglichkeit zur Verstellung des Laufwagens ermöglicht es Ihnen, die Neigung des Tores „abzustimmen“ und so einen reibungslosen Lauf zu erreichen (auch in Bezug auf das Gelände oder das Gefälle der Durchfahrt).
Die Schwenkbewegung des Laufwagens sorgt dafür, dass das Gewicht bzw. der Druck des Tores bei jeder Bewegung gleichmäßig auf alle Lagerrollen der Laufwagen verteilt wird.
Alle preisgünstigen Sets für freitragende Schiebetore.

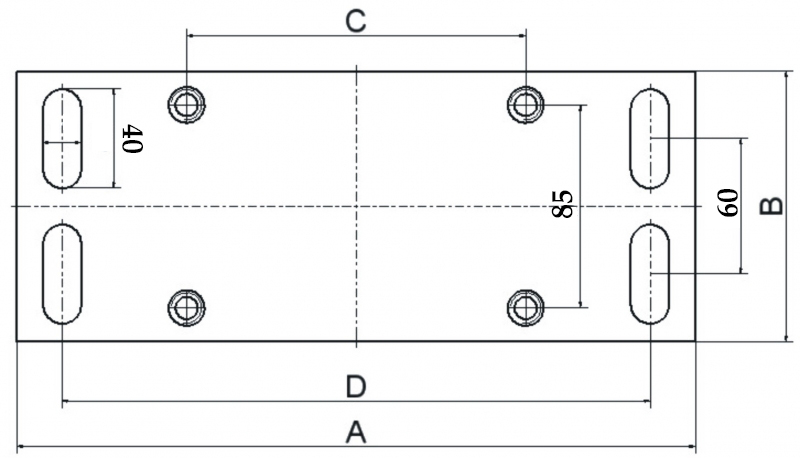

Abmessungen der Montageplatte des Laufwagens
| A[mm] | B[mm] | C[mm] | D[mm] | Gesamtlänge des Laufwagens einschließlich Lager[mm] |
|---|---|---|---|---|
| 300 | 120 | 145 | 245 | 450 |
 |
||||
Verankerung der Traglagerwagen des freitragenden Tores:
Die Traglagerwagen können befestigt werden:
- auf Gewindestangen, die Sie direkt im Fundament einbetonieren
- auf Gewindestangen, die chemisch eingeklebt werden, in ein bereits ausgehärtetes Betonfundament
- auf Einschlaganker in ein bereits ausgehärtetes Betonfundament
Die Bohrungen in den Montageplatten haben eine schmalste Abmessung von 19 mm, befestigt werden sie mit einem Gewinde M18. Alle Methoden sind geeignet; entscheidend ist, womit Sie bessere Erfahrungen gemacht haben.

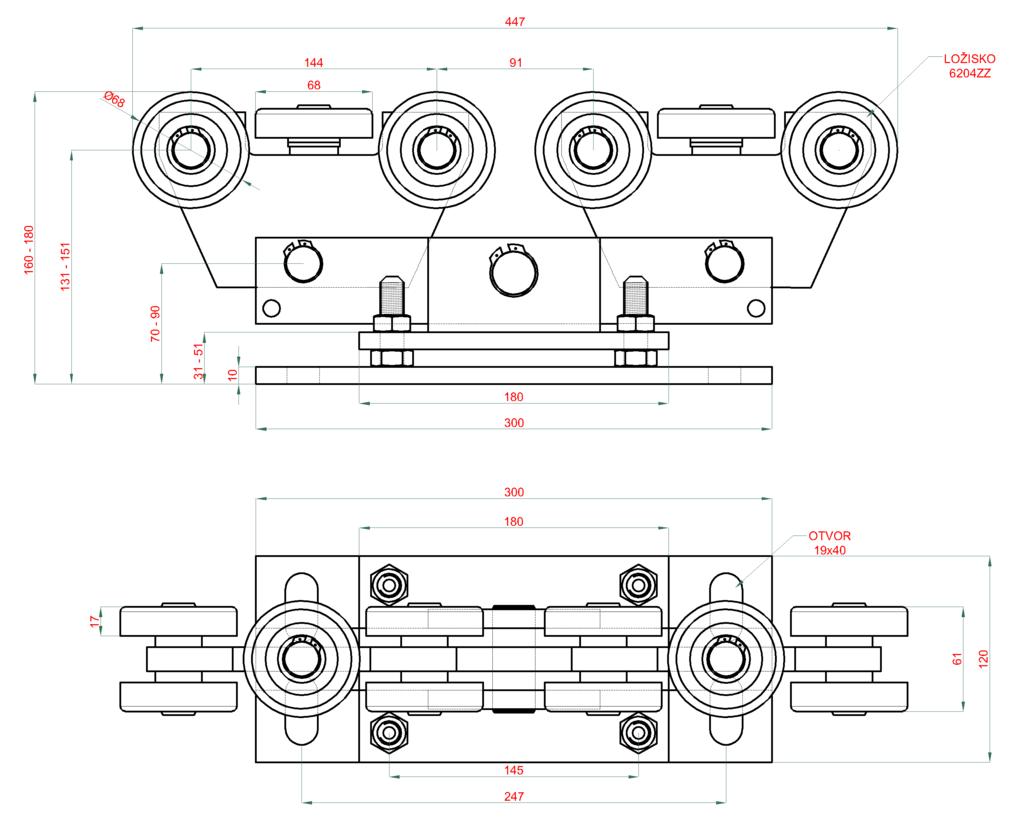

Zeichnung des Laufwagens 80×80×5:
360°:
