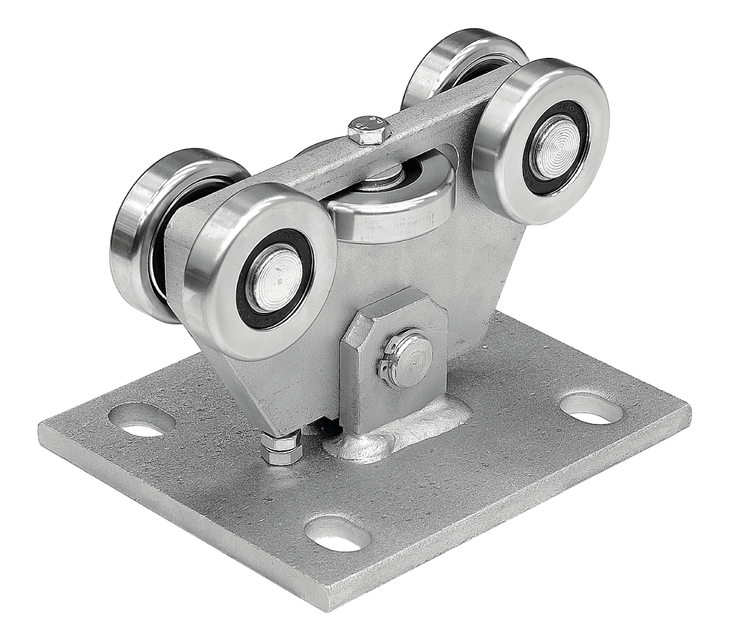

INOX-Laufwagen für ein Edelstahl-Schiebetor mit 5 Rollen für C-Profil 68x68x3
INOX| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
481,43 € inkl. MwSt.
| A [mm] |
B [mm] |
C [mm] |
Ød [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
S [mm] |
Gewicht |
|---|---|---|---|---|---|---|---|---|---|
| 180 | 150 | 135 | 59,5 | 125 | 100 | 100 | 100 | 15 | 5,70 kg |
Produktbeschreibung INOX-Laufwagen für ein Edelstahl-Schiebetor mit 5 Rollen für C-Profil 68x68x3
Edelstahl-Laufwagen für freitragende Schiebetore mit einer Durchfahrtsbreite von bis zu 4,5 m und einem Gewicht von bis zu 200 kg.
- Variante C395IX-1P passt in das INOX-C-Profil 68x68x3mm.
Der Pendelausgleich des Laufwagens sorgt dafür, dass das Gewicht bzw. der Druck des Tors während der gesamten Bewegung gleichmäßig auf alle Lagerrollen der Laufwagen verteilt wird. Der Laufwagen verfügt über eine M8-Mutter zur Einstellung des Pendelausgleichs.
Möglichkeit zum Kauf von Laufwagen im vergünstigten Komponentenset zur Herstellung eines freitragenden Tors. Alle preislich vergünstigten Sets für freitragende Tore.
Abmessungen der Bohrungen und Schrauben der Laufwagen
| Code | Für C-Profil | Montagebohrungen | Schrauben | Einstellschraube |
|---|---|---|---|---|
| C395IX-1P |
68x68x3 | 4 Stk. 18×25 | sind nicht vorhanden | M8 |
BEFESTIGUNG DER TRAGWAGEN EINES FREITRAGENDEN TORS:
Die Tragwagen können befestigt werden:
- auf Gewindestangen die Sie direkt in das Fundament einbetonieren
- auf Gewindestangen die mit chemischem Dübel eingeklebt werden in ein bereits ausgehärtetes Betonfundament
- auf Schlaganker in ein bereits ausgehärtetes Betonfundament
Die Bohrungen in den Montageplatten haben eine Mindestweite von 18 mm; sie werden mit Gewindestangen der Größe M16 verankert. Alle Verfahren sind geeignet; es kommt darauf an, womit Sie bessere Erfahrungen gemacht haben.

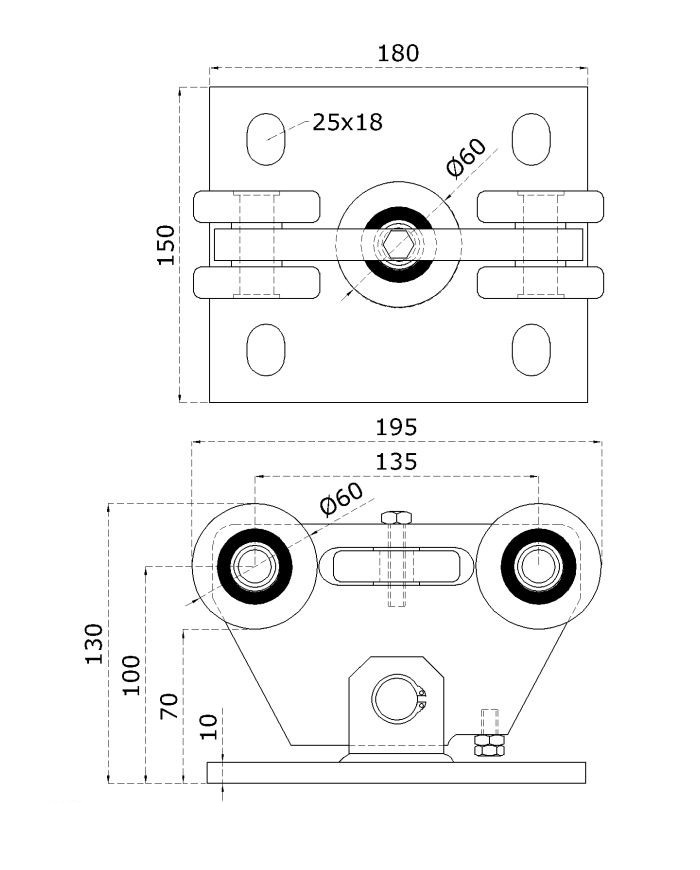

Zeichnung des Laufwagens C395IX-1P:
360°:
