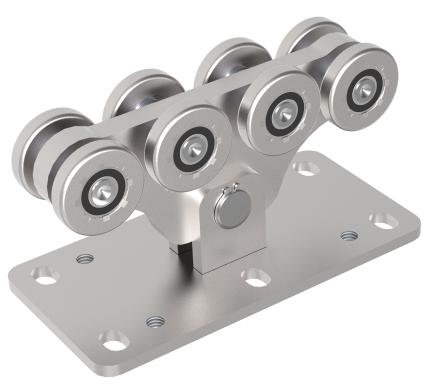

Laufwagen für Schiebetore mit 8 Rollen für C-Profil 94x85x5mm
Zn| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
V-94-85-7
lagernd
lagernd
86,58 € exkl. MwSt.
103,03 € inkl. MwSt.
103,03 € inkl. MwSt.
| A [mm] |
B [mm] |
C [mm] |
D | d2 [mm] |
E [mm] |
F | G [mm] |
V [mm] |
Gewicht |
|---|---|---|---|---|---|---|---|---|---|
| 298 | 72 | 300 | 125 | 68 | 100 | 18 | 150 | 170 | 3,00 kg |
Produktbeschreibung Laufwagen für Schiebetore mit 8 Rollen für C-Profil 94x85x5mm
Ganzmetall-Laufwagen mit verzinkter Oberfläche für freitragende Schiebetore.
- Variante V-94-85-7 passt in das C-Profil 94x85x5mm
Die Schwenkbewegung des Laufwagens sorgt dafür, dass das Gewicht bzw. der Druck des Tores bei jeder Bewegung gleichmäßig auf alle Lagerrollen der Laufwagen verteilt wird.
Abmessungen der Bohrungen und Schrauben des Laufwagens
| Code | Abmessungen der Bohrungen | Schraubenabmessungen |
|---|---|---|
| V-94-85-7 | 6 Stk. 18×25 | 4 Stk. M16 |
VERANKERUNG DER TRAGLAUFWAGEN DES FREITRAGENDEN TORES:
Die Traglaufwagen können befestigt werden:
- auf Gewindestangen die Sie direkt im Fundament einbetonieren
- auf chemisch eingeklebten Gewindestangen in einem bereits ausgehärteten Betonfundament
- auf Einschlagankern in einem bereits ausgehärteten Betonfundament
Die Bohrungen in den Montageplatten haben eine schmalste Abmessung von 18mm; sie werden mit Gewinde M16 verankert. Alle Verfahren sind geeignet; es kommt darauf an, womit Sie die besseren Erfahrungen gemacht haben.

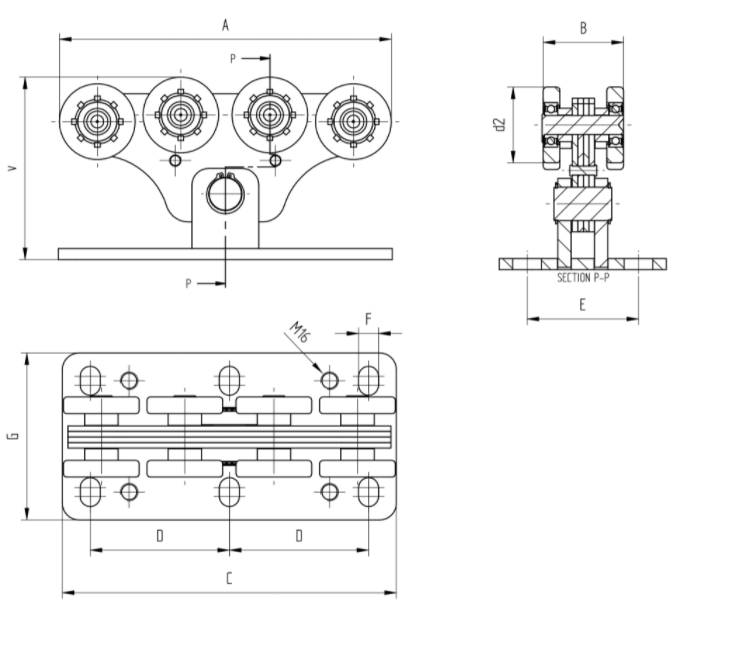

Zeichnung des Laufwagens V-94-85-7:
