NICE BF – Lichtschranken mit klassischem Anschluss (1 Paar)
TOP| Verfügbarkeit: | ersetzt | Das Produkt wird nicht mehr hergestellt, wurde aber glücklicherweise durch ein neueres Modell ersetzt. |
|---|
Produktbeschreibung NICE BF – Lichtschranken mit klassischem Anschluss (1 Paar)
Verfügbarer Ersatz!
Lichtschranken mit klassischer NICE-BF-Verdrahtung wurden durch ein neueres Modell ersetzt NICE EPM.
Außen- Sicherheitslichtschranken NICE BF werden einander gegenüber über die Durchfahrtsbreite des Tores oder an einer beliebigen Stelle montiert, an der die Gefahr besteht, dass das Tor auf ein Hindernis trifft. Sie erzeugen einen Infrarotstrahl und senden bei dessen Unterbrechung ein Signal an den Antrieb, um das Tor anzuhalten.
Sie bestehen aus zwei synchronisierten Komponenten: Sender TX und Empfänger RX.

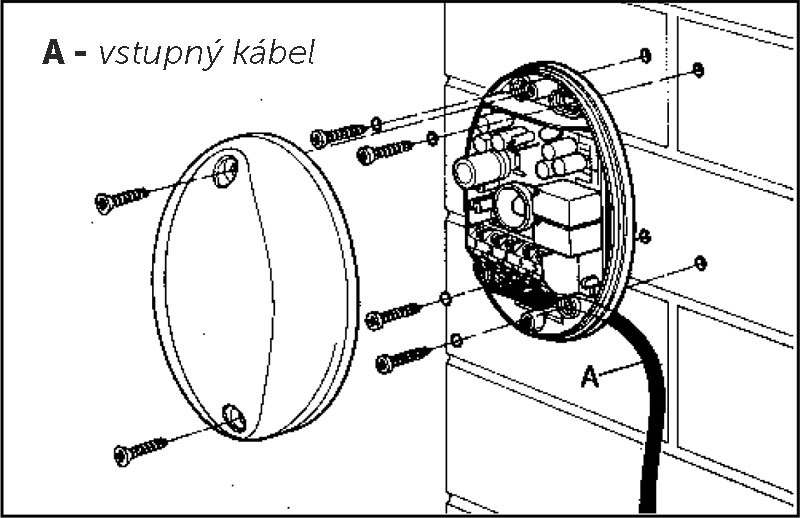

Sie werden an einer Wand, Mauer, einem Pfosten oder einer beliebigen Oberfläche (Aufputzmontage) auf gleicher Höhe so montiert, dass sie aufeinander ausgerichtet sind. Eine exakte Zentrierung ist nicht erforderlich. Die Ausrichtung lässt sich einfach anhand der LED am Empfänger RX überprüfen. Das Gehäuse der Lichtschranken besteht aus hochbeständigem, langlebigem Polycarbonat. Die Lichtschranken sind gegen Störungen durch Sonneneinstrahlung und gegen Erschütterungen geschützt.
Bei beschädigten Abdeckungen der Lichtschranken können Sie ein Ersatz-Abdeckungspaar kaufen.
Reichweite der Lichtschranken NICE BF
Um Probleme durch Reflexionen an Gegenständen in der Umgebung zu vermeiden, stehen zwei Reichweiten für den Infrarotstrahl zur Verfügung:
- 15 m (Standard)

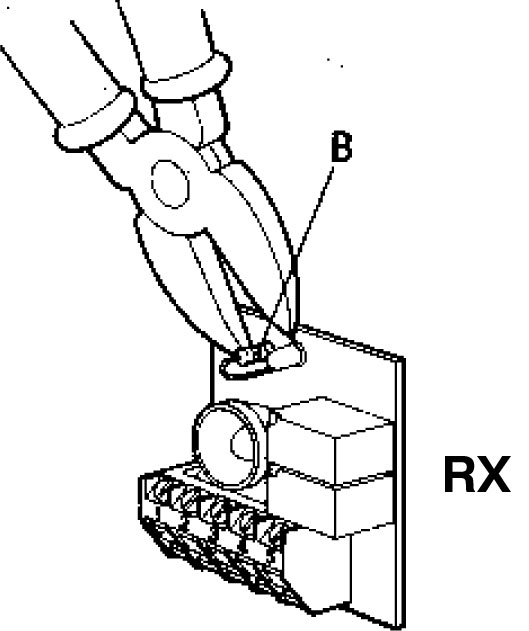

- 30 m (dazu muss die Verbindung „B“ am Empfänger RX unterbrochen werden), siehe:
Hinweis: Bei ungünstigen Wetterbedingungen (Nebel, Regen, Staub usw.) kann sich die Reichweite der Lichtschranken um 50 % verringern.
Synchroner Anschluss von zwei Lichtschrankenpaaren NICE BF

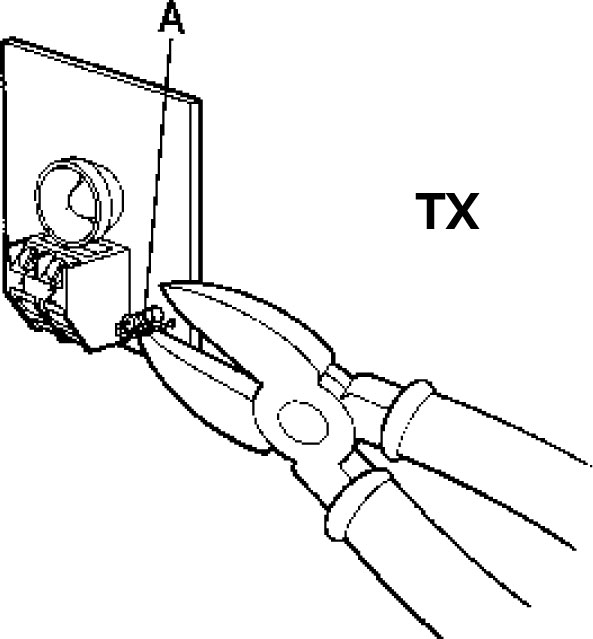

Die Lichtschranken NICE BF ermöglichen die nahe Montage von zwei Paaren nebeneinander, ohne dass es zu Interferenzen kommt. Für diese Anschlussart muss die Verbindung „A“ am Sender TX unterbrochen werden, siehe:
Fahren Sie anschließend je nach Art der Stromversorgung fort:

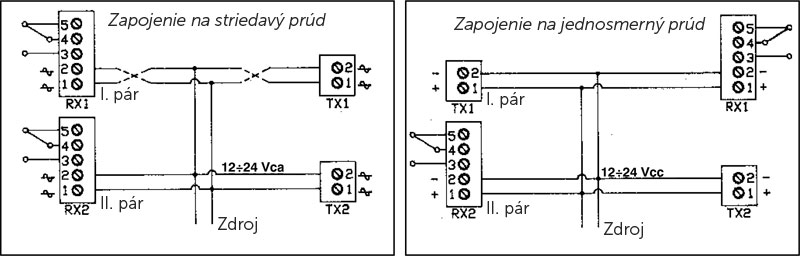

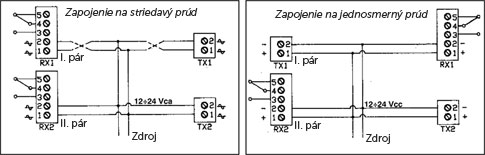

| Anschluss an Wechselstrom | Anschluss an Gleichstrom |
|---|---|
|
Schließen Sie beide Paare an Wechselstrom an und vertauschen Sie dabei die Polarität zwischen dem ersten und dem zweiten Paar. |
Bei Gleichstrom schließen Sie die Empfänger RX und Sender TX jedes Paares jeweils umgekehrt an. |
Funktionsprüfung des Anschlusses der Lichtschranken NICE BF
1. Unterbrechen Sie den Infrarotstrahl der montierten Lichtschranken NICE BF mehrmals, um zu prüfen, ob das Relais hörbar schaltet und die LED am Empfänger RX aufleuchtet:
LED leuchtet: Die Lichtschranken sind nicht ausgerichtet. Richten Sie sie auf einer Achse aus.
LED leuchtet nicht: Die Lichtschranken sind korrekt ausgerichtet.
2. Setzen Sie die Abdeckung auf und prüfen Sie, ob die Lichtschranken auch mit aufgeklebtem Dämpfungsfilter weiterhin funktionieren.
3. Entfernen Sie den Dämpfungsfilter.
Technische Daten der Lichtschranken NICE BF
| Reichweite: |
|
|---|---|
| Stromversorgung: | 12–24 DC/AC |
| Wellenlänge: | 880 Nm |
| Frequenz des Infrarotstrahls: | 540 Hz |
| Eingangsstrom: |
|
| Betriebstemperatur: | -20°C bis 70°C |
| Relaisausgang: | 1A max 24V |
| Abmessungen | 54×84×27 mm (Breite×Tiefe×Höhe) |
Anschluss der Lichtschranken NICE BF mit dem Antrieb NICE Road 400

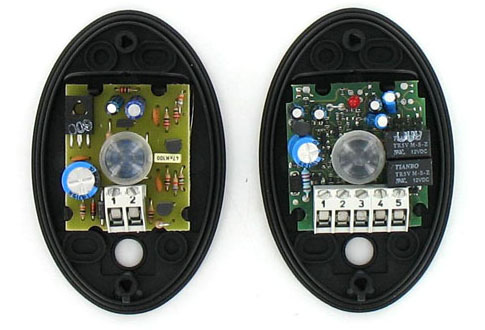

Innenansicht der Lichtschranken NICE BF für den Torantrieb
