NICE CRA1 – Welle mit 25,4 mm Durchmesser und 18-zähnigem Zahnrad
| Verfügbarkeit: | innerhalb von 3 Tagen | Die Ware versenden wir normalerweise innerhalb von 3 Tagen. |
|---|
innerhalb von 3 Tagen
60,97 € inkl. MwSt.
| Gewicht |
|---|
| 1,00 kg |
Produktbeschreibung NICE CRA1 – Welle mit 25,4 mm Durchmesser und 18-zähnigem Zahnrad
NICE CRA1 ist eine Welle mit einem Durchmesser von 25,4 mm (1 Zoll), die mit einem Zahnrad CRA7 mit 18 Zähnen abschließt.
Sie wird verwendet, wenn
- der Wellenantrieb nicht direkt auf der Welle des Garagen-Sektionaltores montiert ist, sondern über Zahnräder und eine Kette mit der Welle verbunden wird,
- oder der Wellenantrieb zum Verschieben eines hängenden Schiebetors verwendet wird.
Die Welle CRA1 bzw. ihr Zahnrad CRA7 ist mit den Ketten CRA3 und CRA4.
kompatibel. Lieferumfang:
1 Stück Welle mit einem Durchmesser von 25,4 mm
1 Stück Zahnrad mit 18 Zähnen NICE CRA7
1x Arretierstück zur Befestigung am Antrieb
1x Arretierblock für das Zahnrad
2x Sicherungsring (Seegerring)
Anwendungsbeispiel für die Welle mit Zahnrad CRA1
Für die Montage des Antriebs außerhalb der Welle:
In die Befestigungsöffnung des Antriebs wird die Welle mit Zahnrad CRA1 eingesetzt; auf die Welle des Garagentors wird ein Zahnrad CRA6 oder CRA7. Diese beiden Zahnräder werden mit einer Kette verbunden CRA3.

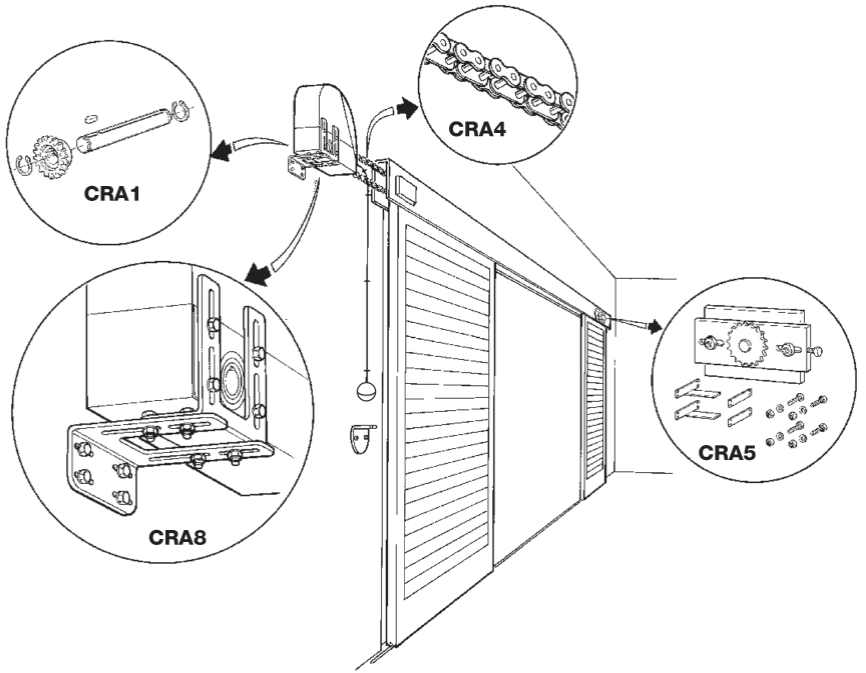

Für den Einsatz des Antriebs zum Verschieben eines hängenden Schiebetors:
In die Befestigungsöffnung des Antriebs wird die Welle mit Zahnrad CRA1 eingesetzt. Dieser Antrieb wird auf einer Seite der Durchfahrt/des Durchgangs montiert, auf der anderen Seite der Kettenspanner CRA5. Diese beiden Zahnräder werden mit einer Kette/einem Kettenstrang verbunden CRA4 und Verbindungsgliedern CRA2. An dieser Kette wird der Torflügel des hängenden Tors befestigt (bei zwei gegenläufigen Flügeln die Torflügel). Je nach Öffnungsrichtung wird der Torflügel/die Torflügel entweder am oberen oder am unteren Kettenstrang befestigt.
