Produktbeschreibung NICE FLOX2R – universeller externer Zweikanal-Empfänger mit Rolling Code
Verfügbarer Ersatz!
Der zweikanalige externe Empfänger FLOX2R wurde ersetzt durch einen zweikanaligen externen Empfänger 433,92 MHz – NICE OX2.
Ein zweikanaliger Empfänger ( (Was bedeutet das? ) ist kompatibel mit NICE-Fernbedienungen mit Rolling-Code vom Typ FloR (Der 52-Bit-Code ermöglicht 4,5 Billionen Kombinationen und ist daher praktisch nicht zu missbrauchen). Er erkennt auch die Codierung O-View der Fernbedienungen Era One und Era Inti. Mit diesem Empfänger können Sie ein automatisiertes Gerät einer anderen Marke steuern mithilfe einer Fernbedienung der Marke NICE. Das Gerät enthält ein Speichermodul BM250 zum Speichern von 63 Codes.
0. Inhalt der Seite
1. Produktbeschreibung und elektrischer Anschluss
2. Auswahl des Fernbedienungskanals für das Relais
3. Verwendung mit Öffnerkontakten (NC)
4. Zuordnung des Empfängerkanals zu einer Taste der Fernbedienung
5. Programmierung
5.1. SCHNELLES EINLERNEN DER FERNBEDIENUNG
5.2. STANDARDMÄSSIGES EINLERNEN DER FERNBEDIENUNG
5.3. FERNEINLERNEN DER FERNBEDIENUNG (IN REICHWEITE DES EMPFÄNGERS)
5.4. VOLLSTÄNDIGES LÖSCHEN DES SPEICHERS
5.5. LÖSCHEN EINER BESTIMMTEN FERNBEDIENUNG AUS DEM EMPFÄNGERSPEICHER
6.1 SCHRITTBETRIEB
6.2 ZEITSCHALTUHR
6.3 ALARM
7.1 AKTIVIERUNG DER SPEICHERSPERRE ÜBER HARDWARE
7.2 AKTIVIERUNG DER SPEICHERSPERRE ÜBER SOFTWARE
7.3 DEAKTIVIERUNG DER SPEICHERSPERRE
7.4 SPEICHERSPERRE MIT PASSWORT
8. Technische Daten des Empfängers NICE FloxR FLOX2R
1. Produktbeschreibung und elektrischer Anschluss
Der externe Empfänger kann mit Schrauben an der Wand oder Decke oder unter der Abdeckung des Antriebs, den er steuern soll, befestigt werden.

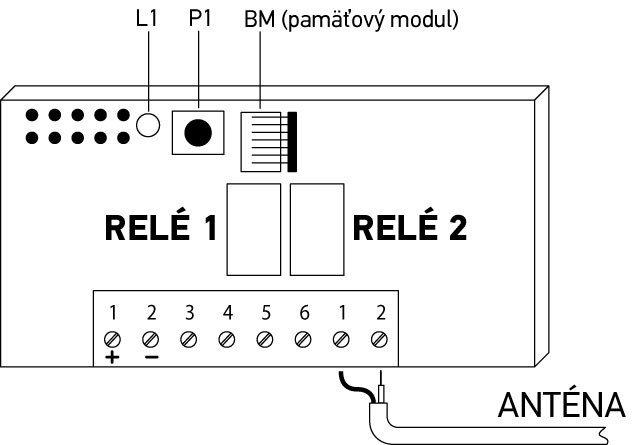

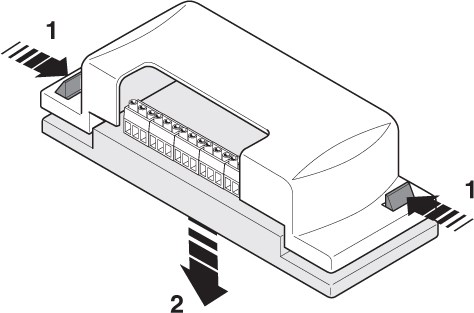

| 1. Öffnen Sie das Gehäuse des Empfängers | 2. Nehmen Sie die elektrischen Anschlüsse gemäß folgendem Schaltplan vor: |
 |
 |
| Komponente | Beschreibung |
|---|---|
| L1 | Signalisierungs-LED |
| P1 | Programmiertaste |
| BM | Abnehmbares Speichermodul BM |
| Eingänge | Beschreibung |
|---|---|
| 1–2 | STROMVERSORGUNG: 12/24 V Gleich- oder Wechselspannung |
| 3–4 | RELAIS 1: Schließerkontakt (NO) von Relais 1 |
| 5–6 | RELAIS 2: Schließerkontakt (NO) von Relais 2 |
| 1–2 | ANTENNE: Eingang für Antenne, idealerweise ein RG58-Koaxialkabel möglichst kurz (bis 10 m) verwenden. Schließen Sie in diesem Fall die Abschirmung an Eingang 1 und den Innenleiter des Koaxialkabels an Eingang 2 an. |
2. Auswahl des Fernbedienungskanals für das Relais
Der externe Empfänger kann alle vier Tasten ( Kanäle)) der Fernbedienung erkennen, jedoch können nur zwei Tasten (Kanäle) verwendet werden.
Hinweis: NICE-Fernbedienungen mit FloR-Codierung unterstützen vier Arten von Befehlen, die den einzelnen Tasten (Kanälen) zugeordnet sind:
| Taste | Befehl | Ablauf bei wiederholtem Drücken der Fernbedienung |
|---|---|---|
| Taste 1 | Schrittbetrieb | Öffnen > Stopp > Schließen > Öffnen |
| Taste 2 | Teilöffnung | Teilweise öffnen > Stopp > Schließen > Stopp > Teilweise öffnen |
| Taste 3 | Nur öffnen | Öffnen > Stopp > Öffnen |
| Taste 4 | Nur schließen | Schließen > Stopp > Schließen |
Die Zuordnung des Kanals zu den einzelnen Relais erfolgt mithilfe einer Brücke gemäß der folgenden Tabelle:
| Kanal | Relais 1 | Relais 2 |
|---|---|---|
| Kanal 1 |  |
 |
| Kanal 2 |  |
 |
| Kanal 3 |  |
 |
| Kanal 4 |  |
 |
3. Verwendung für Öffnerkontakte (NC)
Wenn Sie mithilfe eines externen Empfängers ein Gerät steuern möchten, für das am Eingang Öffnerkontakte ( (NC) erforderlich sind und das bei deren Öffnung den entsprechenden Befehl ausführt, gehen Sie wie folgt vor:
- Trennen Sie den externen Empfänger von der Stromversorgung.

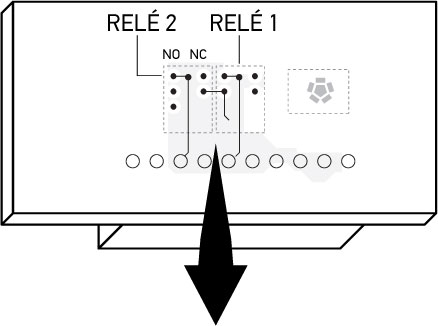

- Nehmen Sie die Platine vorsichtig aus dem Gehäuse und drehen Sie sie um.
- Wie in der Abbildung gezeigt,
Unterbrechen Sie die mit X gekennzeichnete Verbindung und verbinden Sie mit einem kleinen Tropfen Lötzinn die Verbindung Y.
- Diese Vorgehensweise muss nicht für beide Relais angewendet werden. Somit kann ein Relais Öffnerkontakte ( (NC) und das andere Schließerkontakte ( (NO) bedienen.
4. Empfängerkanal einer Sendertaste zuordnen
Bei den NICE-FloR-FLO2R-S-Fernbedienungen können Sie den Kanal, den die jeweilige Taste senden soll, direkt an der Fernbedienung einstellen. Standardmäßig ist die erste Taste auf Kanal 1 und die zweite Taste auf Kanal 2 eingestellt. Gehen Sie für jede Taste einzeln wie folgt vor:
 |
|
 |
 |
| Unterbrechen Sie die markierte Verbindung und verbinden Sie sie mit einem Tropfen Lötzinn mit Kanal 2, 3 oder 4. | Unterbrechen Sie die markierte Verbindung und verbinden Sie sie mit einem Tropfen Lötzinn mit Kanal 1, 3 oder 4. |
5. Programmierung
Die Programmierung erfolgt mithilfe der Taste P1 und LED L1 am Empfänger. Die LED signalisiert folgende Zustände:
| Langsames Blinken im Halbsekundentakt | |
|---|---|
| Anzahl der Blinksignale | Bedeutung der Blinksignale |
| 1 | Der empfangene Code der Fernbedienung ist nicht autorisiert, d. h. die Fernbedienung/Taste ist noch nicht eingelernt. |
| 2 | Der empfangene Code wurde nicht erkannt. Ist das zweite Blinksignal länger als das erste, ist die Speichersperre aktiviert. Sind die Blinksignale gleich lang, ist die Speichersperre nicht aktiviert. |
| 3 | Der empfangene Code wurde erfolgreich erkannt. |
| 4 | Der gesendete Code ist bereits unter den autorisierten Codes gespeichert. |
| 5 | Die Codeliste ist leer (kein Code ist autorisiert). |
| 6 | Die Codeliste ist voll (es ist kein Platz für einen weiteren Code vorhanden). |
| 7 | Der zu löschende Code ist nicht unter den autorisierten Codes gespeichert. |
| 8 | Während der Codeerkennung wurde ein weiterer Code erfasst (Codekollision). |
| 9 | Es wurde ein Passwort eingegeben |
| Schnelles Blinken im Viertelsekundentakt WÄHREND DER INITIALISIERUNG | |
| Anzahl der Blinksignale | Bedeutung der Blinksignale |
| 1 | Im Gerät ist ein Speichermodul BM60 eingesetzt (Speicherplatz für 16 Codes). |
| 2 | Im Gerät ist ein Speichermodul BM250 eingesetzt (Speicherplatz für 63 Codes). |
| 3 | Im Gerät ist ein Speichermodul BM1000 eingesetzt (Speicherplatz für 250 Codes). |
| 4 | Im Speicher befinden sich Codes, die nicht im FloR-Codierformat vorliegen. |
| 5 | Beim Auslesen des Speichers wurde ein Fehler erkannt. |
| Schnelles Blinken im Viertelsekundentakt WÄHREND DES BETRIEBS | |
| Anzahl der Blinksignale | Bedeutung der Blinksignale |
| 1 | Der empfangene Code ist eine Kopie; gültig sind nur Originale. |
| 3 | Der Code ist nicht in der Codetabelle enthalten, wurde aber resynchronisiert. |
| 4 | Der Code ist nicht in der Codetabelle enthalten und die Resynchronisierung ist gesperrt. |
| 5 | Der Code ist nicht in der Codetabelle enthalten und eine Resynchronisierung ist nicht möglich. |
5.1. Schnelles Speichern des Handsenders
Dieses Verfahren ist zwar am schnellsten, aber nicht besonders sicher, da der Empfänger während des Speichervorgangs möglicherweise einen anderen Code in Reichweite empfängt und versehentlich diesen speichert. Wenn Sie sich bezüglich der Sicherheit nicht sicher sind, verwenden Sie die Standardmethode.
- Drücken und halten Sie die Taste P1 am Empfänger gedrückt. Die LED L1 leuchtet auf, während Sie die Taste P1 weiterhin gedrückt halten.
- Halten Sie weiterhin die Taste P1 gedrückt und drücken und halten Sie gleichzeitig die Taste am Handsender (Der Code wird gesendet.)
- Sobald die LED L1 erlischt, lassen Sie die Taste am Handsender los (halten Sie weiterhin die Taste P1))
- Sobald die LED L1 wieder aufleuchtet, können Sie einen weiteren Handsender speichern, siehe Punkt 2.
- Wenn Sie fertig sind, lassen Sie die Taste P1 am Empfänger los
5.2. Standardmäßiges Speichern des Handsenders
- Drücken und halten Sie die Taste P1 am Empfänger gedrückt, bis die LED L1 aufleuchtet. Lassen Sie dann die Taste P1 los.
- Die LED L1 leuchtet 5 Sekunden lang. Drücken und halten Sie in dieser Zeit die Taste am Handsender. (Der Code wird gesendet. Halten Sie die Taste weiterhin gedrückt, bis die LED L1 erlischt.
- Lassen Sie danach die Taste am Handsender los und warten Sie 1 Sekunde
- Drücken und halten Sie die Taste am Handsender, bis die LED L1 erlischt. Lassen Sie dann die Taste am Handsender los
- Wenn der Speichervorgang erfolgreich war, blinkt die LED L1 dreimal
Wenn Sie verhindern möchten, dass weitere Handsender gespeichert werden, können Sie den Speicher sperren.
5.3. Fernspeicherung eines Handsenders (in Reichweite des Empfängers)
Wenn Sie bereits einen ALTEN Handsender mit dem Empfänger gekoppelt haben (d. h. der vom Handsender gesendete Code ist im Speicher des Empfängers gespeichert), können Sie einen NEUEN Handsender in Reichweite des Empfängers (10-20m) per Fernzugriff speichern. Der ALTE Handsender muss bereits gespeichert und voll funktionsfähig sein.
- Drücken und halten Sie am NEUEN Handsender eine bestimmte Taste mindestens 5 Sekunden lang und lassen Sie sie dann los
- Drücken Sie am ALTEN Handsender eine bestimmte Taste 3 Mal hintereinander (mit etwa einer Sekunde Abstand)
- Drücken Sie am NEUEN Handsender eine bestimmte Taste einmal.
- Falls die Kopplung nicht erfolgreich war, versuchen Sie, die Tasten langsamer zu drücken. Drücken Sie alternativ bei Schritt 1 die Taste 6 Sekunden lang.
5.4. Vollständiges Löschen des Speichers
Beim vollständigen Löschen wird auch die Softwaresperre des Speichers gelöscht und der Timer auf 3 Sekunden eingestellt.
- Drücken und halten Sie die Taste P1 am Empfänger. Die LED L1 leuchtet auf und erlischt nach 3 Sekunden, während Sie die Taste P1 weiterhin gedrückt halten.)
- Sobald die LED L1 zu blinken beginnt (halten Sie weiterhin die Taste P1), lassen Sie während des dritten Blinkens die Taste P1 los und warten Sie etwa 3 Sekunden
- Sobald sich die LED L1 wieder einschaltet, drücken Sie die Taste P1 und halten Sie sie gedrückt, bis LED L1 erlischt.
Je nach Typ des Speichermoduls kann der Vorgang einige Sekunden dauern. Dabei blinkt die LED schnell und blinkt anschließend fünfmal langsam, um das erfolgreiche Löschen zu bestätigen. Falls dies nicht geschieht, wiederholen Sie den Vorgang.
5.5. Einen bestimmten Sender aus dem Speicher des Empfängers löschen
- Drücken und halten Sie die Taste P1 am Empfänger etwa 3 Sekunden lang, bis die LED L1 erlischt., . Lassen Sie die Taste P1 los.
- Drücken und halten Sie die Taste am zu löschenden Sender bis zum Erlöschen der LED L1, . Lassen Sie die Taste am Sender los.
- Warten Sie 1 Sekunde.
- Drücken Sie erneut die Taste am Sender und lassen Sie sie los.
- LED L1 blinkt einmal, um das erfolgreiche Löschen des Senders zu bestätigen. Falls dies nicht der Fall ist, wiederholen Sie den Vorgang.
6. Erweiterte Funktionen
Standardmäßig ist die Relaisfunktion Impulsbetrieb – nach Empfang eines Signals vom Sender wird das darin enthaltene Codewort erkannt. Bei erfolgreicher Erkennung schaltet das Relais ein (aus) und bleibt ca. 300 ms in diesem Zustand.

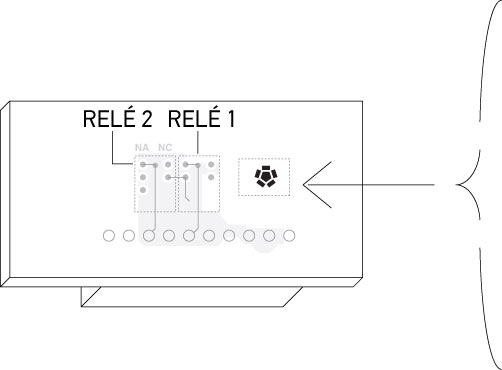

Die erweiterten Funktionen werden durch Verlöten der Kontakte gemäß folgendem Schaltplan aktiviert:
 |
 |
Keine Brücke | alle Kanäle Impulsbetrieb |
 |
Brücke 1 | 1 Kanal Schrittbetrieb 2, 3 und 4 Kanäle Impulsbetrieb |
|
 |
Brücke 2 | 1 und 2 Kanäle Schrittbetrieb 3 und 4 Kanäle Impulsbetrieb |
|
 |
Brücke 3 | 1 Kanal Timer 2, 3 und 4 Kanäle Impulsbetrieb |
|
 |
Brücke 4 | Kanal 1+2 Alarm Kanal 3 und 4 Impulsbetrieb |
|
 |
Brücke 5 | alle Kanäle Schrittbetrieb |
6.1 Schrittbetrieb
Das Relais wird aktiviert, wenn eine Taste am Sender gedrückt wird, und bleibt auch nach dem Loslassen der Taste aktiviert. Zum Deaktivieren des Relais müssen Sie die Taste erneut drücken.
6.2 Timer
Das Relais wird durch Drücken einer Taste am Sender aktiviert und bleibt für die programmierte Zeit aktiviert:
- Halten Sie die Taste 1 am Sender gedrückt (es genügt auch Kanal 1)
- Während Sie die Taste am Sender drei Sekunden lang gedrückt halten, drücken Sie auch die Taste P1 am Empfänger. Lassen Sie anschließend die Taste am Sender los.
- Halten Sie die Taste P1 für die gewünschte zu programmierende Zeit gedrückt (maximal 150 Minuten) und lassen Sie sie anschließend los.
- Die eingestellte Zeit wurde gespeichert und bleibt gespeichert, bis eine neue Programmierung vorgenommen wird.
Hinweis: Während der Programmierung des Timers reagiert der Empfänger nicht auf andere Befehle. Wenn die Relais während der Timerprogrammierung nicht schalten sollen, entfernen Sie die Kanalbrücken.
6.3 Alarm
In Vorbereitung.
7. Speichersperre
Wenn der Speicher nicht weiter bearbeitet werden soll, kann das Speichermodul gesperrt werden.
7.1 Speichersperre per Hardware aktivieren
Diese Methode ist sehr einfach, aber nicht besonders sicher, da ein Eindringling die Sperre problemlos entfernen kann.
- Wenn Sie sicher sind, dass alle gewünschten Sender gespeichert sind, trennen Sie den Empfänger von der Stromversorgung.
- Unterbrechen Sie die Verbindung X am Speichermodul:
- Wenn Sie auch nach dem Sperren des Speichers weitere Codes hinzufügen (Sender speichern) möchten, geben Sie einen Tropfen Lötzinn auf die beiden Punkte der Verbindung Y:
7.2 Speichersperre per Software aktivieren
Diese Methode ist sicherer, da zum Deaktivieren der Speichersperre ein Sender benötigt wird, der im Speicher des Empfängers gespeichert ist:
- Drücken Sie die Taste P1 am Empfänger und lassen Sie sie sofort wieder los.
- Warten Sie, bis LED L1 zweimal blinkt (nach ca. 5 Sekunden). Drücken und halten Sie während des zweiten Blinkens die Taste P1 und lassen Sie sie erst los, wenn LED L1 erlischt.
- Die LED blinkt anschließend zweimal. Wenn das zweite Blinken länger dauert als das erste, wurde die Speichersperre erfolgreich aktiviert. Wenn beide Blinksignale gleich lang sind, war der Vorgang nicht erfolgreich und muss wiederholt werden.
7.3 Speichersperre deaktivieren
Zum Deaktivieren der Speichersperre benötigen Sie eine Fernbedienung, die bereits im Speicher des Empfängers gespeichert ist.
- Drücken Sie die Taste P1 am Empfänger und lassen Sie sie sofort wieder los.
- Anschließend leuchtet die LED L1 für ca. 5 Sekunden. Drücken Sie während dieser fünf Sekunden die Taste am Handsender und halten Sie sie gedrückt, bis die LED L1 erlischt. Lassen Sie die Taste dann los.
- Warten Sie 1 Sekunde.
- Halten Sie die Taste am Handsender gedrückt. Die LED blinkt viermal, um anzuzeigen, dass der Handsender gespeichert ist und der Speicher somit entsperrt werden kann.
- Drücken Sie während des vierten Blinkens die Taste P1 und lassen Sie sie erst los, wenn L1 erlischt.
- Die LED blinkt anschließend zweimal. Wenn beide Blinksignale gleich lange dauern, war das Löschen erfolgreich. Dauert das zweite Blinken länger als das erste, wiederholen Sie den Vorgang.
7.4 Speicher mit einem Passwort sperren
Diese Methode kann nur mit den professionellen Programmiergeräten BUPC und OBox durchgeführt werden.
8. Technische Eigenschaften des Empfängers NICE FloxR FLOX2R
| Codierung | FloR O-View (Grundfunktionen) |
|---|---|
| Spannungsversorgung | 12-24V (Grenzwerte 10-28V) |
| Stromaufnahme (minimal) | 16 mA bei 24V |
| Stromaufnahme (maximal) | 80 mA bei 24V |
| Frequenz | 433,92 MHz |
| Empfindlichkeit | 0,5 µV |
| Anzahl der Relais | 2 Relais |
| Kontakt für ein Schließer-Relais | max. 0,5A und 50V SELV |
| Betriebstemperatur | -20 bis +55 °C |
| Schutzart | IP 30 |
| Abmessungen | 86×22×58 mm (B×T×H) |
| Gewicht | 55 g |
