Produktbeschreibung NICE MC200 – Steuergerät für einen 230-V-Motor, Nachfolger von Mindy A01 und A02
Neue Steuerung NICE MC200 für einen einphasigen Asynchronmotor mit 230 V. Die Steuerung NICE MC200 ersetzt die älteren Modelle NICE Mindy A01 und NICE Mindy A02. Der integrierte Empfänger der Steuerung ist mit den Handsendern FLOR, O-CODE und SMILO kompatibel.
Technische Daten der Steuerung NICE MC200
| Versorgungsspannung: | von: 120 V 50/60 Hz bis: 230 V 50/60 Hz |
|---|---|
| Maximale Motorleistung: | 450 W (bei Versorgung mit 120 V); 950 W (bei Versorgung mit 230 V) |
| Spannung der Steuersignale: | ca. 24 V |
| Zubehör (Klemmen 8-9): | Spannung ca. 24 V; max. Strom 100 mA |
| Eingang für Sicherheitseinrichtungen: | Bei einer Konfiguration mit konstantem Widerstand muss dieser 8,2 kΩ betragen. |
| Betriebstemperatur: | -20 °C... +55 °C |
| Abmessungen (mm): | 127 x 111 x 45 |
| Gewicht (g): | 300 |
| Schutzart IP: | 44 |

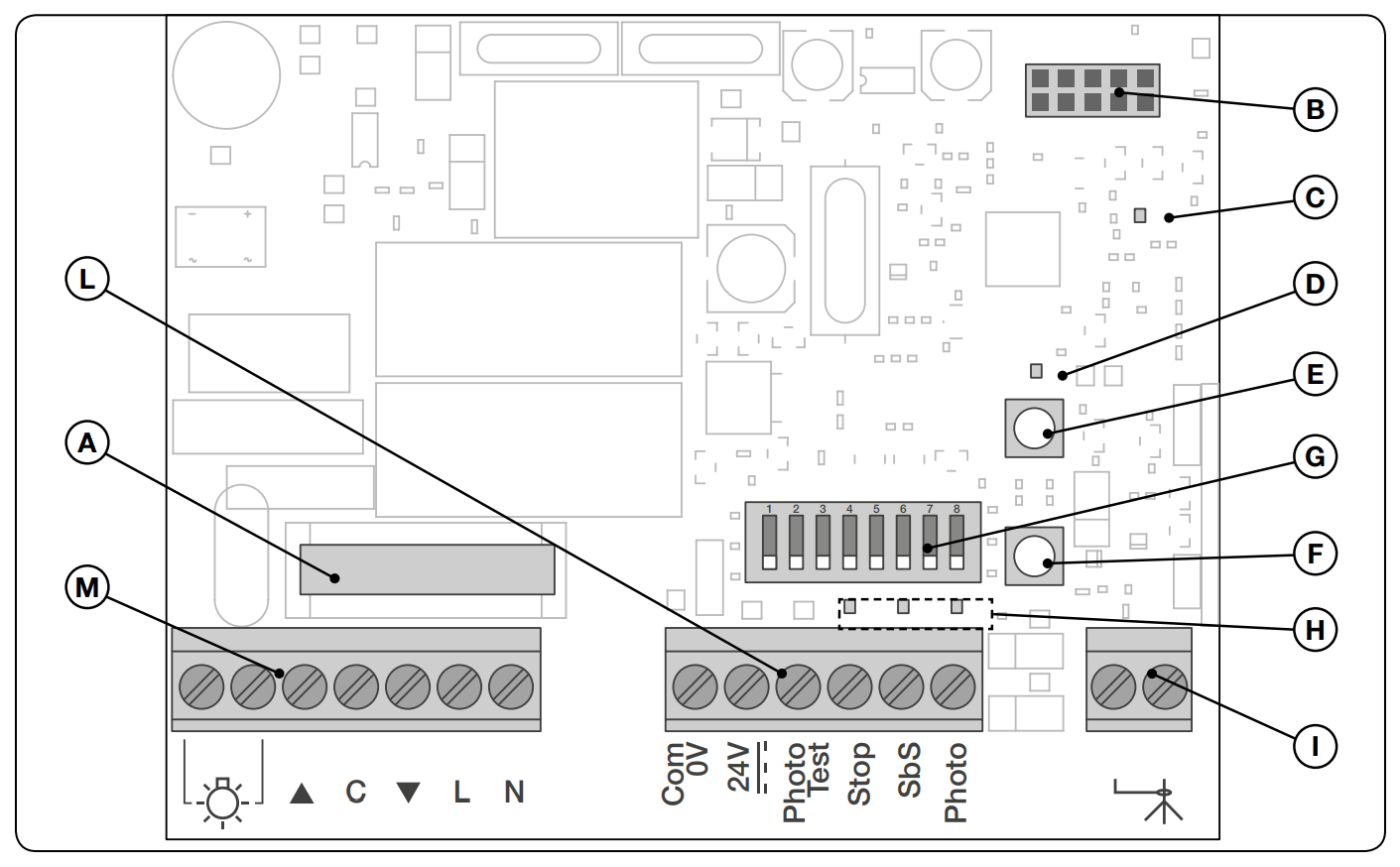

Liste der Bauteile der Steuerung
A - Netzsicherung (6,3 A)
B - Anschluss für die Schnittstelle IBT4N
C - OK-LED
D - Funk-LED
E - Taste T2 zum Speichern eines Handsenders und zum Löschen eines einzelnen Handsenders oder des gesamten Speichers der Steuerung
F - Taste T1 zur Programmierung und zum Senden von Schritt-für-Schritt-Befehlen
G - DIP-Schalter zur Programmierung der Funktionen
H - Eingangs-LEDs (Stop, SbS, Photo)
I - Klemmen für die Funkantenne
L - Klemmen für Niederspannungseingänge
M - Klemmen für den Anschluss der Spannungsversorgung und des Motors

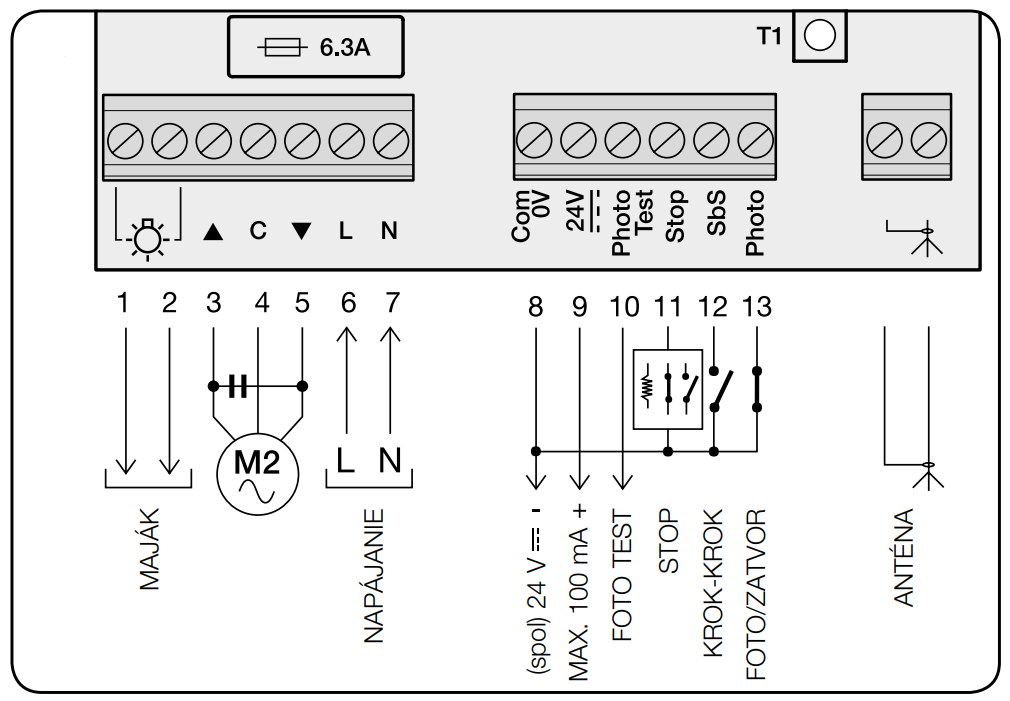

Anschluss von kompatiblem Zubehör
1 - 2 - Ausgang für eine netzspannungsbetriebene Signalleuchte
3 - 4 - 5 - Ausgang zur Steuerung des Motors (Öffnen, gemeinsam, Schließen)
6 - 7 - Eingang für den Netzanschluss (Phase, Neutralleiter)
8 - 0 Volt als gemeinsamer Leiter für die an den Klemmen 9, 10, 11, 12 und 13 angeschlossenen Geräte
9 - 24-V-Ausgang für Zubehör (z. B. Lichtschranken) mit 24-V-Versorgung (Niederspannung): maximale Stromaufnahme 100 mA
10 - 24-V-Foto-Test-Ausgang für einen Lichtschrankensender (TX) oder eine Anzeige für das geöffnete Tor; maximale Stromaufnahme 50 mA
11 - Stop-Eingang für Sicherheitseinrichtungen mit konstantem Widerstand von 8,2 kΩ (Sicherheitskontaktleisten usw.)
12 - SbS-Eingang für einen Schließer-Taster (NO, normalerweise offen) zum Senden von Schritt-für-Schritt-Befehlen
13 - Foto-Eingang für einen Lichtschrankenempfänger (RX) als Öffner (NC, normalerweise geschlossen) oder für einen Schließer-Taster (NO, normalerweise offen)
14 - 15 - Eingang für die Antenne des Funkempfängers
