NICE MOF – Moon-Fotozellen – Lichtschranken mit klassischem Anschluss, (1 Paar)
| Verfügbarkeit: | nicht verfügbar | Wir beraten Sie gerne bei der Auswahl eines Ersatzteils. Zögern Sie nicht, uns zu kontaktieren. |
|---|
Produktbeschreibung NICE MOF – Moon-Fotozellen – Lichtschranken mit klassischem Anschluss, (1 Paar)
Hinweis: Die Lichtschranken NICE Moon MOF werden nicht mehr hergestellt und sind daher nicht mehr erhältlich. Als Ersatz können Sie die Lichtschranken NICE BF, NICE Era Photocell EPS oder NICE Era Photocell EPM wählen.
Ersatzabdeckungen für Lichtschranken erhältlich: NICE-ND-PRB-MOFB
Sicherheitslichtschranken für den Außenbereich NICE MOF (Technische Spezifikation) werden einander gegenüber an der Durchfahrtsbreite des Tores oder an einer beliebigen Stelle montiert, an der die Gefahr besteht, dass das Tor auf ein Hindernis trifft. Sie erzeugen einen Infrarotstrahl entlang der optischen Achse. Wird dieser unterbrochen, senden sie ein Signal an das Tor, damit dessen Bewegung gestoppt wird. Sie können mit Geräten verwendet werden, die ein herkömmliches Anschlusssystem unterstützen (d. h. 12–24 V Spannungsversorgung und einen NC- oder NO-Kontakt).
Sie bestehen aus zwei synchronisierten Komponenten: Sender TX und Empfänger RX.
Montage der Lichtschranken NICE MOF

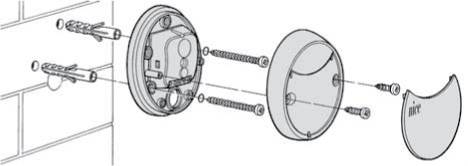

1. Die Lichtschranken werden auf gleicher Höhe und aufeinander ausgerichtet an einer Wand, Mauer, einem Pfosten oder einer beliebigen Oberfläche montiert (Aufputzmontage). Die Montagefläche muss eben sein, damit sich die Lichtschranken problemlos ausrichten lassen:

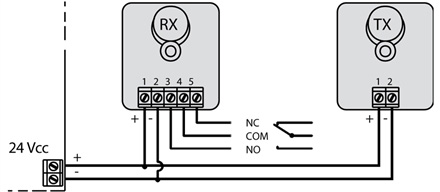

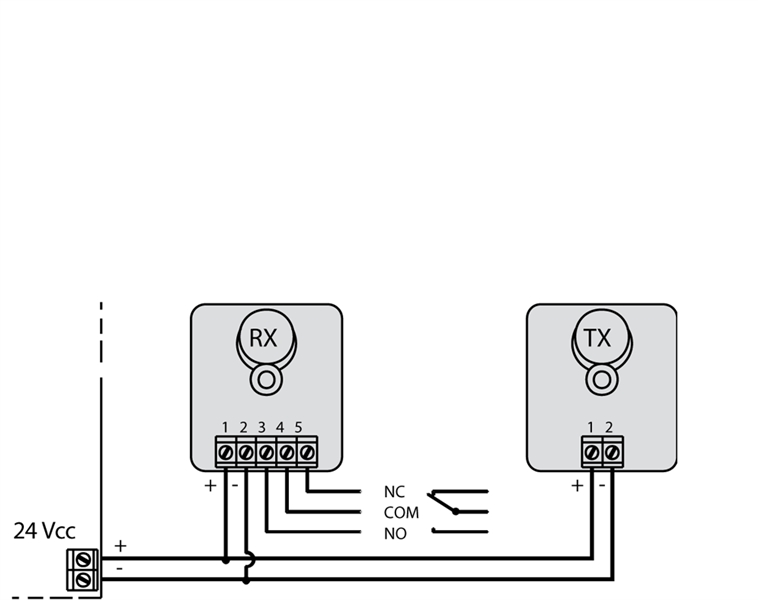

2. Schließen Sie anschließend die Lichtschranken gemäß dem Schaltplan Ihres Antriebs oder Steuergeräts an (siehe Anschlussplan für NICE Road 400 – Steuergerät RBA4). Der universelle Anschlussplan sieht folgendermaßen aus:

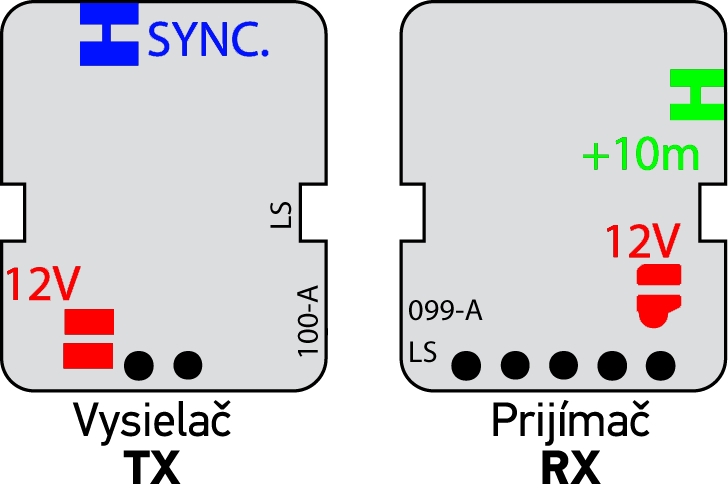

3. Die Lichtschranken sind standardmäßig auf 24 V eingestellt. Wenn Sie eine 12-V-Versorgung benötigen, überbrücken Sie den Kontakt mit einem Tropfen Lötzinn auf der Rückseite der Platine von Sender TX und Empfänger RX, der mit „12V“ gekennzeichnet ist.
4. Wenn der Abstand zwischen Sender TX und Empfänger RX mehr als 10 m beträgt, trennen Sie die Verbindung auf der Rückseite der Platine des Empfängers RX, die mit „+10m“ gekennzeichnet ist.
5. Wenn der gewünschte Öffnungswinkel kleiner als ±5° sein soll, setzen Sie wie folgt den mitgelieferten Reduzierkegel auf den Empfänger RX:
| Abdeckung der Lichtschranke abhebeln | Elektronik herausnehmen |
|---|---|
![]() |
![]() |
| Platine heraushebeln | Reduzierkegel aufsetzen |
![]() |
![]() |
6. Um die korrekte Funktion des Anschlusses zu überprüfen, lesen Sie anschließend das Kapitel Funktionsprüfung und Fehlerbehebung, oder lesen Sie weiter, um Informationen zum Anschluss mehrerer Lichtschrankenpaare zu erhalten:
Anschluss von zwei Lichtschrankenpaaren NICE MOF

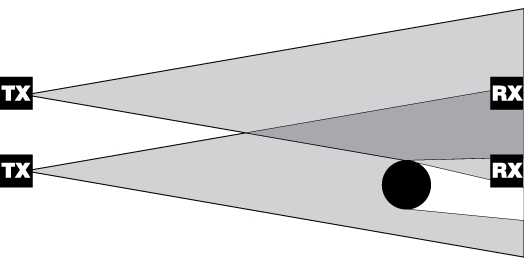

Positionieren Sie die Lichtschranken rund um das Tor bzw. Garagentor. Wenn Sie zwei Lichtschrankenpaare montieren, kann es zu Interferenzen zwischen dem Sender TX des ersten Paars und dem Empfänger RX des zweiten Paars kommen (siehe Abbildung):
Um Interferenzen zwischen zwei nahe beieinander montierten Paaren zu vermeiden, muss Wechselspannung zur Verfügung stehen. Unterbrechen Sie dann wie in der Abbildung gezeigt die SYNC-Verbindung an beiden Sendern TX:

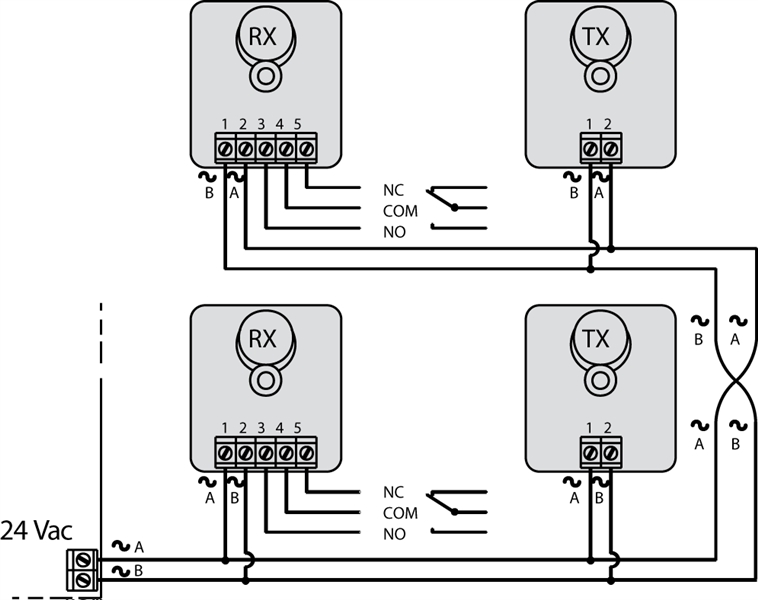

Außerdem muss das zweite Lichtschrankenpaar wie in der Abbildung gezeigt invertiert angeschlossen werden:
Funktionsprüfung und Fehlerbehebung beim Anschluss der Lichtschranken NICE MOF
![]() |
Überprüfen Sie nach der Installation der Lichtschranken das Verhalten der LED am Empfänger RX. Je nach Blinkverhalten der LED können folgende Situationen auftreten: |
| LED „L“ | Situation | Maßnahme |
|---|---|---|
| Aus | Alles in Ordnung | Keine Maßnahme erforderlich. |
| Langsames Blinken | Empfänger RX empfängt ein schwaches Signal | Richten Sie die Lichtschranken neu aus. |
| Schnelles Blinken | Empfänger RX empfängt kein Signal | Prüfen Sie, ob sich ein Hindernis auf der optischen Achse zwischen Sender TX und Empfänger RX befindet. Prüfen Sie die Ausrichtung von TX und RX. |
| Ein | Hindernis erkannt | Entfernen Sie das Hindernis. |
Technische Spezifikation der Lichtschranken NICE MOF
| Produkttyp | Detektor für automatische Drehtore, Schiebetore und Garagentore, bestehend aus einem Sender TX und einem Empfänger RX. |
|---|---|
| Technologie | Direkte optische Übertragung von TX zu RX mit moduliertem Infrarotstrahl. |
| Spannungsversorgung/Ausgang |
|
| Stromaufnahme |
Ein Paar: 55 mA, davon:
|
| Detektionsfähigkeit | Undurchsichtige Objekte mit einer Größe von mehr als 50 mm, die die optische Achse zwischen Sender TX und Empfänger RX mit einer Geschwindigkeit von weniger als 1,6 m/s passieren. |
| Abstrahlwinkel des Senders TX | 20° ±25% |
| Empfangswinkel des Empfängers RX |
|
| Normale Reichweite | 15 m (bei ungünstigen Wetterbedingungen kann sich die Reichweite um 50 % verringern) |
| Maximale Reichweite | 30 m bei unterbrochener Verbindung „+10m“ |
| Relaisausgang | Maximal 500 mA und 48 V |
| Einsatz in saurer oder salzhaltiger Umgebung oder in Bereichen mit erhöhter Explosionsgefahr | Nein |
| Montage | Vertikale Wandmontage |
| Schutzart | IP55 |
| Betriebstemperatur | -20°C bis 60°C |
| Abmessungen | 69x78x25mm |
| Gewicht | 50g |
Anschluss der Lichtschranken NICE MOF mit Antrieb NICE Road 400

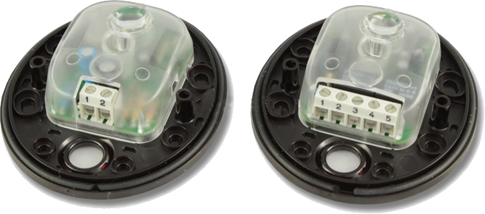

Inneres der Lichtschranken NICE MOF für Torantriebe
