NICE SMX2R – universeller externer Zweikanalempfänger mit Rolling Code
ABVERKAUF| Verfügbarkeit: | Verkauf eingestellt | Leider ist das Produkt nicht mehr lieferbar. Das bedeutet nicht, dass es nie wieder verfügbar sein wird, aber derzeit ist kein weiterer Verkauf geplant. |
|---|
Produktbeschreibung NICE SMX2R – universeller externer Zweikanalempfänger mit Rolling Code
Verfügbare Alternative!
Der externe Empfänger NICE SMX2R ist im Abverkauf. Er wird durch das Modell NICE OX2 ersetzt.
Zweikanaliger (Was bedeutet das?) Empfänger, kompatibel mit NICE-Fernbedienungen mit Rolling-Code vom Typ FloR (Der 52-Bit-Code ermöglicht 4,5 Billionen Kombinationen und ist daher praktisch nicht zu missbrauchen). Er erkennt auch die Codierung O-View der Fernbedienungen Era One und Era Inti sowie die Codierung Smilo. Mit diesem Empfänger können Sie steuern mithilfe einer NICE-Fernbedienung ein automatisiertes Gerät einer anderen Marke.
Im Speicher des Empfängers können Sie bis zu 256 Fernbedienungen speichern.
Auswahl der Stromversorgung des Empfängers NICE SMX2R
Das Gerät wird mit vorbereiteter Verkabelung geliefert, die Sie einfach an eine Stromquelle anschließen (12 V oder 24 V Gleich- oder Wechselstrom). Die Stromversorgungsart wird mithilfe der Steckbrücke gemäß folgender Tabelle ausgewählt:
 |
Steckbrücke | Stromversorgungsart | Spannungsbereich |
|---|---|---|---|
| nein ist gesteckt | 24 V AC/DC | 18–28 V | |
| ist gesteckt | 12 V AC/DC | 10–18 V |

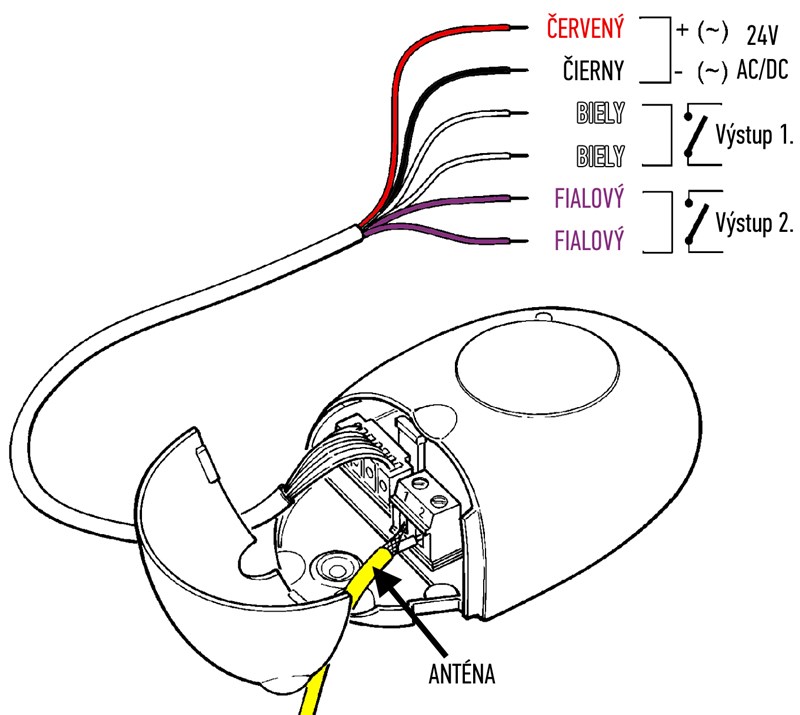

Elektrischer Anschluss
Der Empfänger verfügt über Kabel für die Stromversorgung, die Ausgänge der beiden Relais und den Antenneneingang:
| Kabelfarbe | Ein-/Ausgang | Beschreibung |
|---|---|---|
| Rot/Schwarz | Stromversorgung | Rot ist Plus, Schwarz ist Minus. Bei Wechselstrom ist die Polung unerheblich. |
| Weiß/Weiß | Ausgang Relais 1. d. h. Steuerung über Taste 1. |
Für Schließerkontakte (NO). Wenn Sie Ruhekontakte (NC) verwenden möchten, gehen Sie wie folgt vor. |
| Violett/Violett | Ausgang Relais 2. d. h. Steuerung über Taste 2. |
Für Schließerkontakte (NO). Wenn Sie Ruhekontakte (NC) verwenden möchten, gehen Sie wie folgt vor. |
| Gelb | Antenne | Eine Antenne ist optional. Sie können den Empfänger auch nur mit dem mitgelieferten Kabel verwenden; die Reichweite beträgt dann ca. 40–50 m. |
Fotogalerie des Empfängers NICE SMX2R

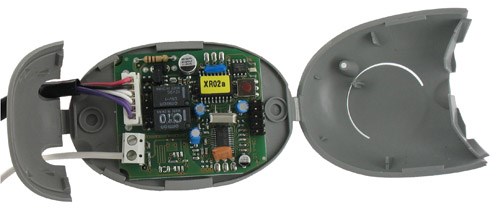

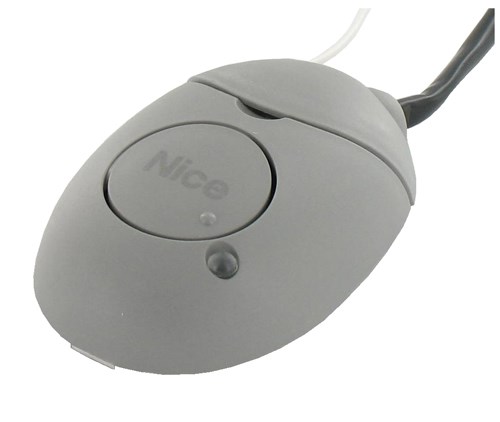

| Außenansicht | Innenansicht |
|---|---|
 |
 |

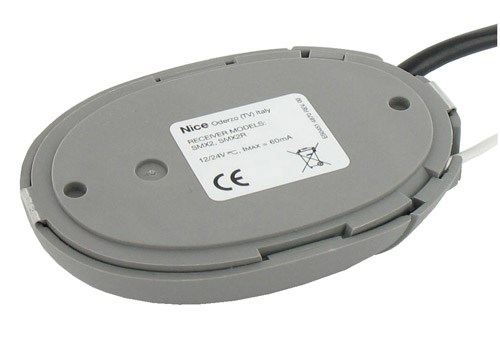

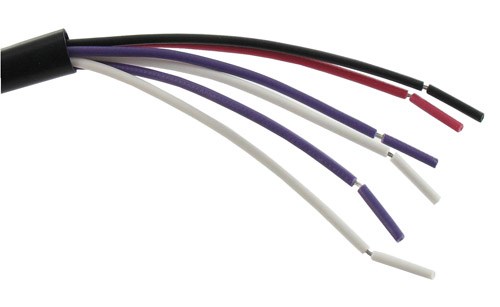

| Unterseite | Detailansicht der Verkabelung |
 |
 |
Verwendung mit Ruhekontakten (NC)
Der Empfänger ist standardmäßig für Schließerkontakte (NO) ausgelegt. Das bedeutet, dass nach dem Senden eines Befehls mit der Fernbedienung der Stromkreis für ca. 300 ms geschlossen wird und so dem gesteuerten Gerät den Schaltbefehl erteilt. Wenn Sie die umgekehrte Funktion wünschen, d. h. dass nach dem Senden eines Befehls der geschlossene Stromkreis für ca. 300 ms geöffnet wird, gehen Sie wie folgt vor:

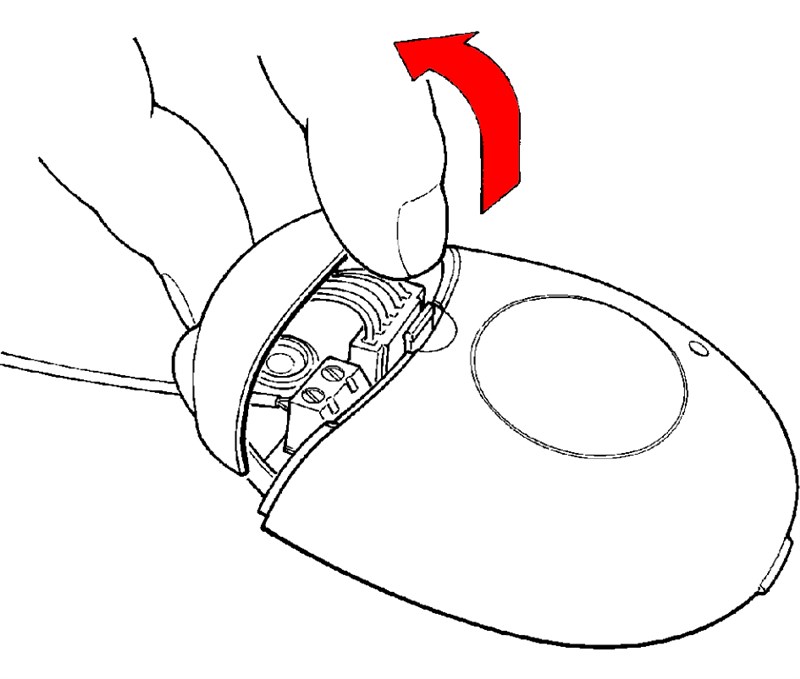

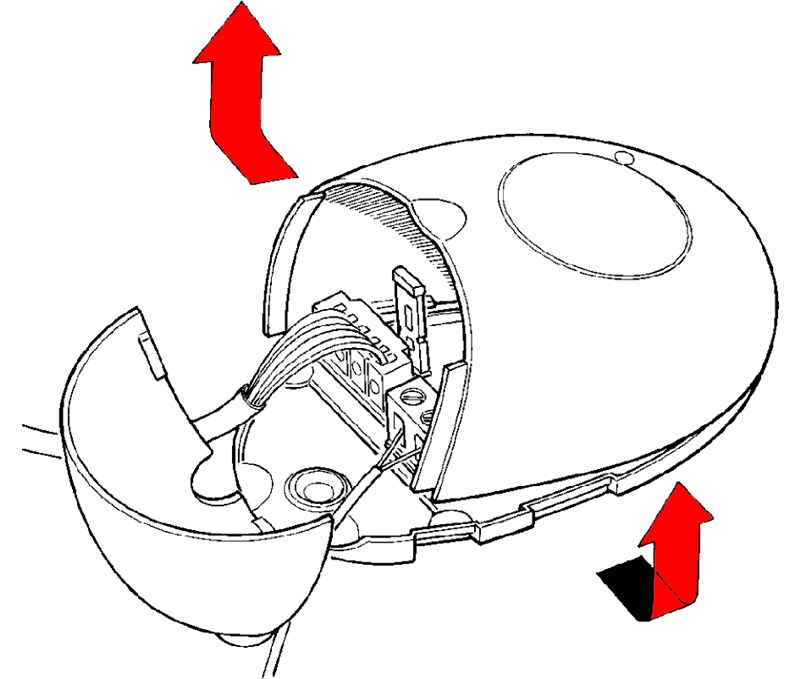

| 1. Öffnen Sie die obere Abdeckung des Empfängers | 2. Öffnen Sie die untere Abdeckung des Empfängers |
|---|---|
 |
 |
| 3. Nehmen Sie die Leiterplatte heraus und drehen Sie sie um | |
 |
|
|

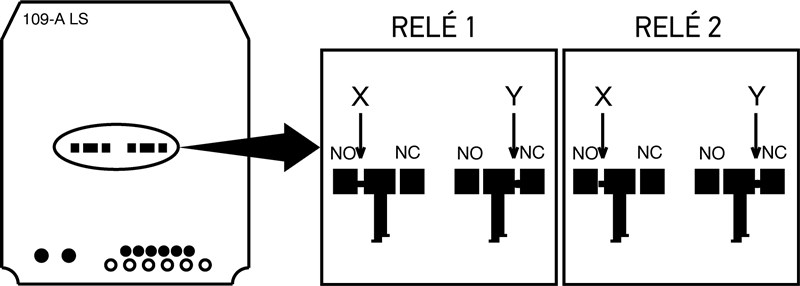

Für beide Relais gilt dasselbe Vorgehen:
Der Vorgang ist umkehrbar und kann je nach Bedarf nur für eines der Relais ausgeführt werden. |
|
Fernbedienungen mit dem Empfänger NICE SMX2R koppeln
 |

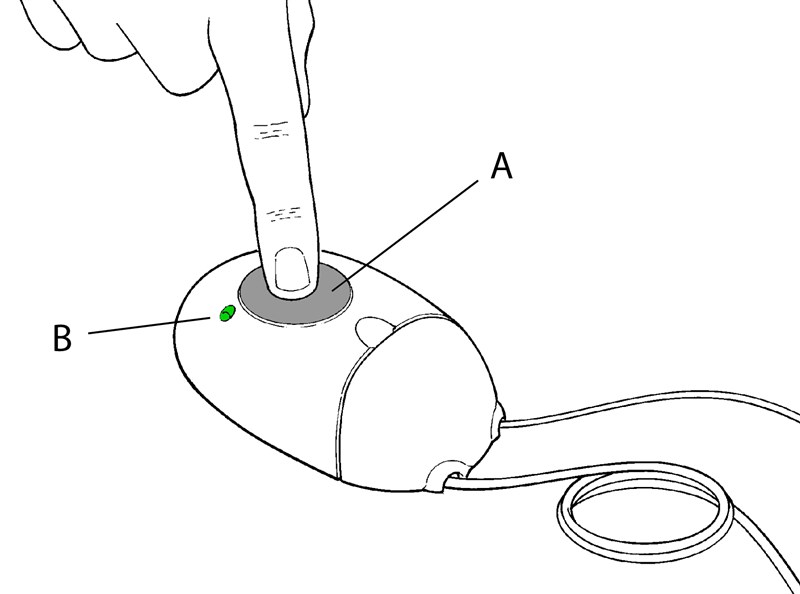

Wenn Sie schnell eine Fernbedienung mit dem Empfänger koppeln möchten und keine weiteren Funktionen benötigen, halten Sie die Taste A am Empfänger gedrückt, bis die LED B leuchtet. Anschließend haben Sie 10 Sekunden Zeit, eine beliebige Taste auf der Fernbedienung gedrückt zu halten, bis die LED dreimal blinkt. |
Wenn Sie erweiterte Funktionen benötigen, z. B. die Fernbedienung für mehrere Geräte verwenden oder einer Taste einen bestimmten Befehl zuweisen möchten, lesen Sie den ausführlichen Artikel über das Koppeln von Fernbedienungen mit NICE-Antrieben.
Empfängerkanal einer Fernbedienungstaste zuweisen

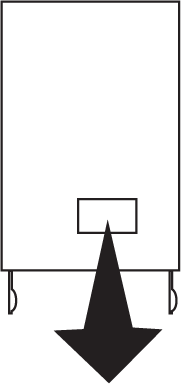

Bei den NICE-Fernbedienungen FloR FLO2R-S können Sie direkt an der Fernbedienung einstellen, welchen Kanal die jeweilige Taste senden soll. Standardmäßig ist die erste Taste dem ersten Kanal und die zweite Taste dem zweiten Kanal zugeordnet. Gehen Sie für jede Taste einzeln wie folgt vor:
 |
|
 |
 |
| Trennen Sie die markierte Verbindung auf und verbinden Sie sie mit einem Tropfen Lötzinn mit Kanal 2, 3 oder 4. | Trennen Sie die markierte Verbindung auf und verbinden Sie sie mit einem Tropfen Lötzinn mit Kanal 1, 3 oder 4. |
Technische Eigenschaften des NICE-Empfängers SMX2R
| Codierung |
|
|---|---|
| Stromversorgung |
|
| Stromaufnahme (minimal) | 10 mA bei 24V |
| Stromaufnahme (maximal) | 60 mA bei 24V |
| Frequenz | 433,92 MHz |
| Empfindlichkeit | 0,5 µV |
| Anzahl der Relais | 2 Relais |
| Erkennungsgeschwindigkeit | 200 ms |
| Schaltzeit | 300 ms |
| Kontakt für Schließer-Relais | max. 0,2 A und 50 V |
| Betriebstemperatur | -10 bis +55 °C |
| Schutzart | IP 30D |
| Abmessungen | 86×22×57 mm (B×T×H) |
| Gewicht | 55 g |
