NICE SNA6 – montierte Führungsschiene 3 m + 1 m Verlängerung für den Garagentorantrieb
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
auf Lager
165,41 € inkl. MwSt.
| Gewicht |
|---|
| 3,00 kg |
Produktbeschreibung NICE SNA6 – montierte Führungsschiene 3 m + 1 m Verlängerung für den Garagentorantrieb
Diese Führungsschiene wird teilmontiert in zwei Teilen geliefert: einem 3 m langen Teil und einer 1 m langen Verlängerung. Im Lieferumfang enthalten sind ein 8 m langer Zahnriemen, ein Riemenspanner, ein Laufwagen und ein Antriebskopf zur Übertragung der Motordrehung auf den Riemen. Bei einer Garagentorhöhe bis 2,5 m benötigen Sie das Verlängerungsstück nicht und können die Führungsschiene gemäß der Montageanleitung für die Führungsschiene, lassen Sie lediglich Schritt 7a. Bei einer Torhöhe über 2,5 m montieren Sie die Führungsschiene mithilfe der Montageanleitung für die Führungsschiene, lassen Sie lediglich Schritt 1.
Montage der Führungsschiene
1. Schritt
Achtung: Bei einer Torhöhe über 2,5 m überspringen Sie diesen Schritt und schneiden den Riemen nicht durch.

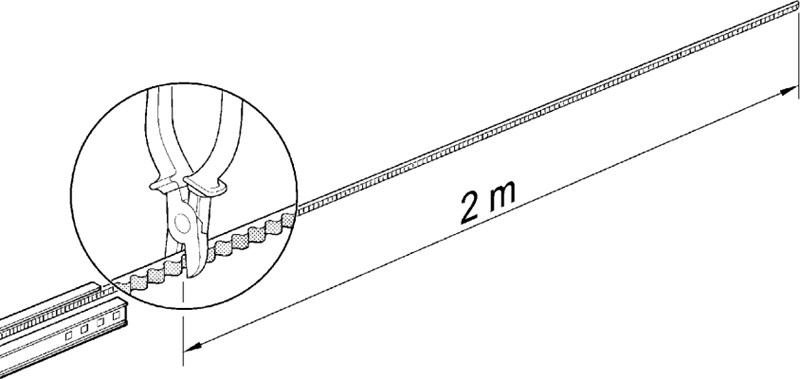

Bei einer Torhöhe bis 2,5 m, d. h. wenn Sie die 1-m-Verlängerung der Führungsschiene nicht verwenden, schneiden Sie genau 2 m vom Riemen in der Führungsschiene ab:
2. Schritt

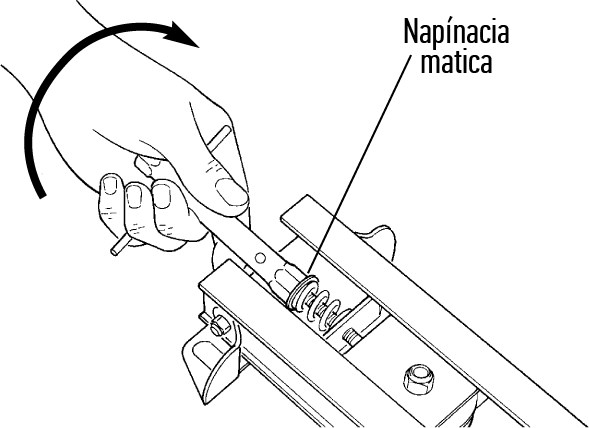

Schrauben Sie die Spannmutter vollständig ab (entfernen Sie Mutter, Unterlegscheibe und Feder):
3. Schritt

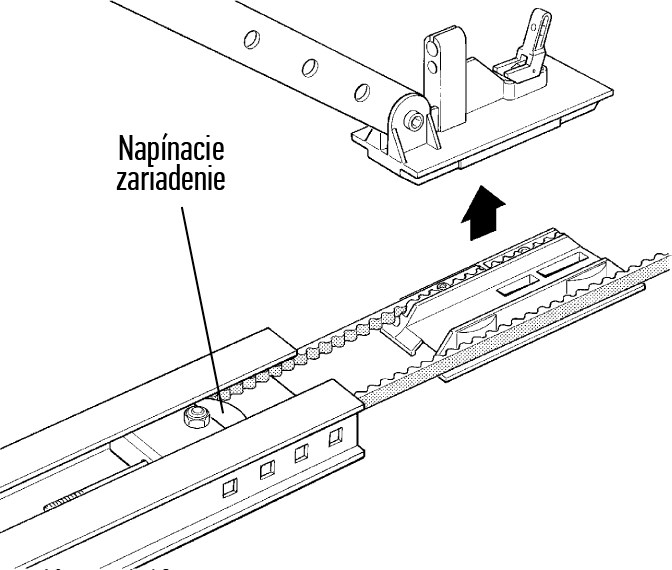

Schieben Sie die Spannvorrichtung in eine Zwischenposition, sodass Sie den Laufwagen aus der Führungsschiene herausnehmen können:
4. Schritt

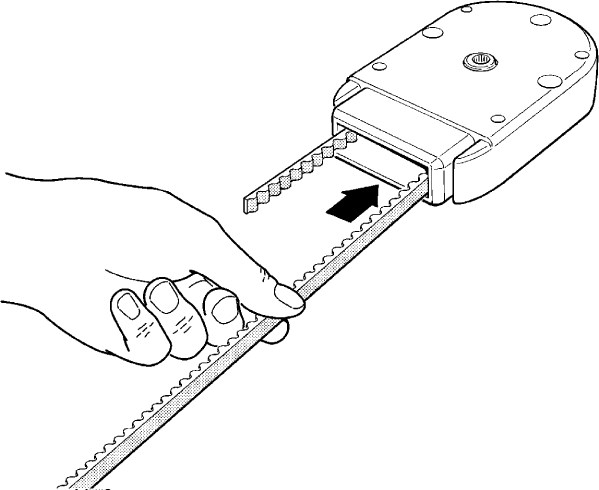

Führen Sie das Riemenende durch den Antriebskopf, der die Drehbewegung des Antriebs auf den Riemen überträgt. Achten Sie darauf, dass der Riemen nirgends verdreht ist und die Zähne nach innen zeigen. Von der Führungsnut aus gesehen sollte der Antriebskopf so ausgerichtet sein, dass die vier kleineren Bohrungen nach oben zeigen (die größeren Bohrungen befinden sich auf der Rückseite und dienen zur Befestigung des Antriebs am Antriebskopf):
5. Schritt

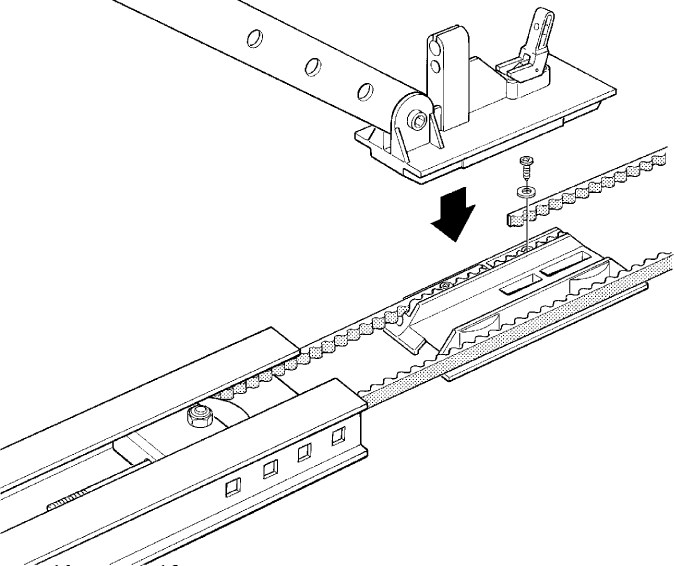

Legen Sie den Riemen in den Laufwagen ein, befestigen Sie ihn mit Schraube und Unterlegscheibe und schieben Sie den Laufwagen anschließend wieder in die Führungsschiene:
6. Schritt
Bringen Sie den Riemenspanner und den Laufwagen wieder in ihre Ausgangsposition.
7. Schritt

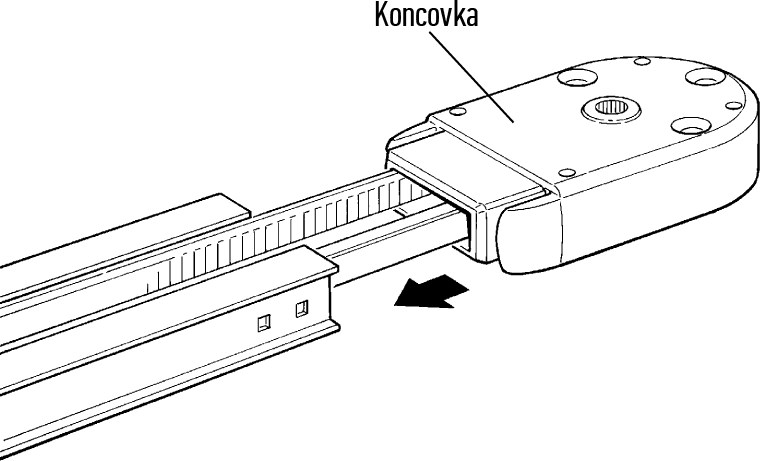

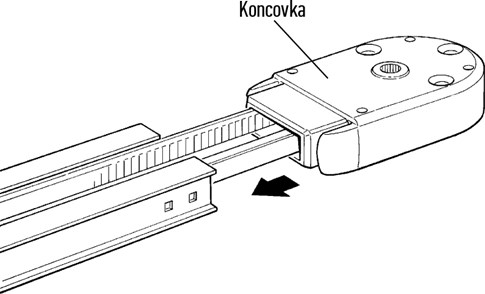

Rasten Sie den Antriebskopf am anderen Ende der Führungsschiene ein:
7a. Schritt
Achtung: Bei einer Torhöhe bis 2,5 m überspringen Sie diesen Schritt und verwenden die 1-m-Verlängerung nicht.

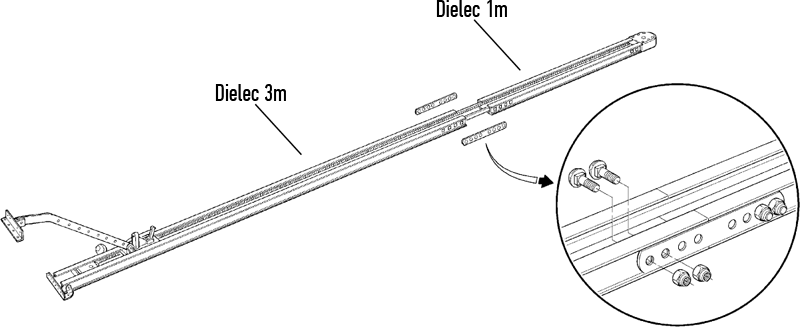

Bei einer Torhöhe über 2,5 m, d. h. wenn Sie die 1-m-Verlängerung der Führungsschiene verwenden, verbinden Sie das 3-m-Teil mit dem 1-m-Teil mithilfe des Verbinders wie abgebildet:
8. Schritt

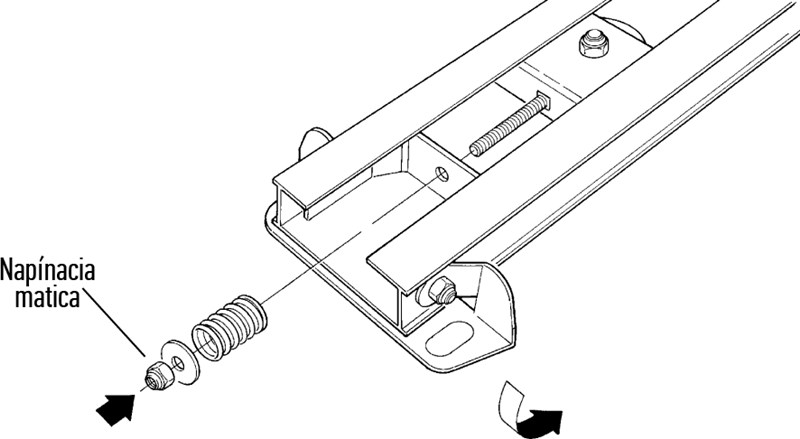

Setzen Sie die Feder, die Unterlegscheibe und die Spannmutter auf die Spannschraube:
9. Schritt

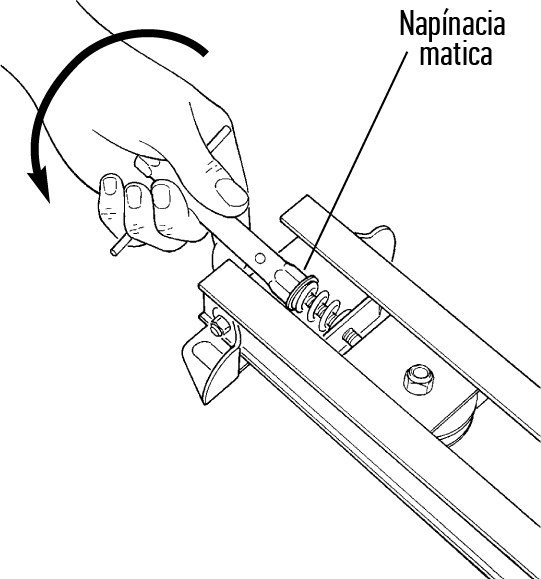

Ziehen Sie die Spannmutter so weit an, dass der Riemen während der Bewegung richtig sitzt. Ziehen Sie sie zunächst nicht zu fest an – wenn der Riemen zu stark gespannt ist, könnte der Antrieb die Führungsschiene verformen. Ist der Riemen zu locker, kann er während der Bewegung gegen die Führungsschiene schlagen und störende Geräusche verursachen. Sie können ihn jederzeit nachspannen:
