NICE Toona TO4006 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 3 m und einem Flügelgewicht von bis zu 500 kg


Verfügbarkeit: auf Anfrage

Das Produkt ist möglicherweise nicht verfügbar, kontaktieren Sie uns für weitere Informationen.

NICE Toona TO4006 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 3 m und einem Flügelgewicht von bis zu 500 kg NICE Toona TO4006 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 3 m und einem Flügelgewicht von bis zu 500 kg

Produktbeschreibung NICE Toona TO4006 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 3 m und einem Flügelgewicht von bis zu 500 kg

  • Nicht umkehrbar
  • 230 V
  • Schnell
  • Mit Mikroschalter-Endanschlag zum Öffnen und Schließen

Einsatzbereich

Für Torflügel bis zu einem Gewicht von 500 kg und einer Länge von 3 m gemäß folgendem Anwendungsdiagramm:

Einsatzgrenze des Antriebs NICE Toona 4

Kompatible Steuerungen

Technische Eigenschaften

Spannungsversorgung 230 V
Stromaufnahme 1,5 A
Leistung 340 W
Geschwindigkeit 0,016 m/s
Kraft 1800 N
Zyklen/Stunde* 58
Schutzart IP44
Betriebstemperatur -20 °C bis +50 °C
Abmessungen 820 x 115 x 105 mm
Gewicht 6 kg

* bei optimaler Installation

I. Montage der hinteren Befestigungskonsole

Öffnungsskizze für den NICE Toona-Antrieb nach innen Öffnungsskizze für den NICE Toona-Antrieb nach außen
Skizze für Öffnung nach innen Skizze für Öffnung nach außen



Ermitteln Sie die Position der hinteren Konsole mithilfe des Diagramms, aus dem Sie die Maße A und B sowie den maximalen Öffnungswinkel ablesen. Achtung: Die Werte A und B sollten ähnlich (idealerweise gleich) sein, damit sich der Antrieb gleichmäßig linear bewegen kann.

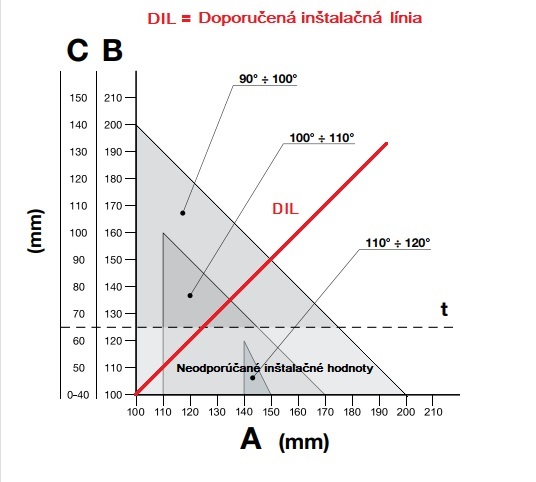

Installationsdiagramm für den NICE Toona-Antrieb TO4024 Beispiel zur Berechnung der Einbaumaße des NICE Toona-Antriebs
Berechnungsdiagramm  Beispiel zum Ablesen der Werte aus dem Diagramm



Berechnungsschritte:

  1. Messen Sie den Abstand C aus der Skizze.
  2. Erstellen Sie im Diagramm eine horizontale Linie, die den gemessenen Wert C schneidet.
  3. Am Schnittpunkt dieser Linie mit der DIL (empfohlene Installationslinie) ermitteln Sie den maximalen Öffnungswinkel.
  4. Liegt der Schnittpunkt unter der Ebene t, müssen Sie die Werte anpassen, um den Schnittpunkt über diese Ebene zu verschieben.
  5. Liegt der Schnittpunkt über der Ebene t, ist alles in Ordnung. Ist der ermittelte maximale Öffnungswinkel jedoch nicht geeignet, müssen Sie den Wert A und gegebenenfalls auch den Wert B anpassen, damit beide ähnlich (idealerweise gleich) sind.

Bevor Sie die Konsole an einem Pfosten oder einer Mauer befestigen, muss sie auf die erforderliche Länge entsprechend den Maßen A und B gekürzt und an eine Montageplatte geschweißt werden.

Kürzen Sie die Konsole auf die erforderliche Länge. Schweißen Sie die gekürzte Konsole an die Montageplatte.
1. Kürzen Sie die Konsole auf die erforderliche Länge. 2. Schweißen Sie die gekürzte Konsole an die Montageplatte.



Im Lieferumfang ist eine 150 mm lange Konsole enthalten. Wenn Sie für besondere Einbausituationen eine längere Konsole benötigen oder das Tor nach außen öffnen soll, empfehlen wir, zusätzlich die verlängerte Konsole NICE PLA6.

Prüfen Sie vor dem Befestigen der hinteren Konsole, ob die vordere Konsole auf dem festen Teil des Torflügels sitzt. Zwischen der vorderen und der hinteren Konsole besteht ein Höhenunterschied, wie in der Abbildung zu sehen ist.



Höhendifferenz F = 44 mm.

 Höhenunterschied zwischen der vorderen und der hinteren Konsole

Wenn alles passt, befestigen Sie die hintere Konsole mit Schrauben, Dübeln und Unterlegscheiben am Pfosten oder an der Mauer.

II. Montage der vorderen Befestigungskonsole

Die vordere Konsole muss am Torflügel entsprechend den Werten D und E montiert werden, die Sie aus der Tabelle ablesen (Wert D ist fest und beträgt 730 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210
E 630 620 610 600 590 580 570 560 550 540 530 530



Im Lieferumfang ist eine Anschweißkonsole enthalten. Wenn Sie eine Anschraubkonsole bevorzugen, empfehlen wir, die alternative Anschraubkonsole NICE PLA8.

  1. Berechnen Sie anhand der Tabelle den Wert E
  2. Berechnen Sie die Höhe anhand der Abbildung zu den Höhen der Konsolen (Abbildung anzeigen)
  3. Befestigen Sie die Konsole am Torflügel (wenn Sie die Konsole anschweißen, empfehlen wir, sie zunächst nur zu heften)

III. Montage des Torantriebs an der hinteren Konsole

Montage des NICE-Toona-Antriebs an der hinteren Konsole
  1. Befestigen Sie den Motor wie in der Abbildung gezeigt mit dem mitgelieferten Bolzen der hinteren Konsole, der Unterlegscheibe und der Mutter an der Konsole.
  2. Ziehen Sie die Mutter vollständig fest und lösen Sie sie anschließend um 1/10 Umdrehung, damit sich der Torantrieb drehen kann



IV. Montage des Torantriebs an der vorderen Konsole

Montage des NICE-Toona-Antriebs an der vorderen Konsole
  1. Befestigen Sie den Antrieb wie in der Abbildung gezeigt mit dem mitgelieferten Bolzen und der Unterlegscheibe an der Konsole.
  2. Ziehen Sie den Bolzen vollständig fest



V. Einstellung des mechanischen Endanschlags

Bei Verwendung des internen mechanischen Endanschlags, gegen den der Antrieb beim Öffnen fährt, sind keine externen Bodenanschläge erforderlich. Die Einstellung erfolgt wie folgt:

Einstellung des mechanischen Endanschlags des NICE-Toona-Antriebs
  1. Entriegeln Sie den Antrieb gemäß der Anleitung zum Entriegeln des Antriebs
  2. Lösen Sie die Schraube des mechanischen Endanschlags
  3. Bewegen Sie den Torflügel von Hand in die gewünschte geöffnete Position
  4. Schieben Sie den gesamten mechanischen Endanschlag bis zum Bolzen und ziehen Sie die Schraube wie in der Abbildung gezeigt fest
  5. Falls beide Endanschläge verwendet werden, führen Sie die Schritte 2–4 für den vorderen (Öffnungsanschlag) und den hinteren (Schließanschlag) mechanischen Endanschlag aus
  6. Bewegen Sie den Torflügel von Hand in die geschlossene Position und verriegeln Sie den Antrieb
