NICE Toona TO4015 – Einzelantrieb für Drehtore mit einer Flügelbreite von 3 m und einem Gewicht von 500 kg
| Verfügbarkeit: | auf Anfrage | Das Produkt ist möglicherweise nicht verfügbar, kontaktieren Sie uns für weitere Informationen. |
|---|
auf Anfrage
372,94 € inkl. MwSt.
| Gewicht |
|---|
| 6,00 kg |
Produktbeschreibung NICE Toona TO4015 – Einzelantrieb für Drehtore mit einer Flügelbreite von 3 m und einem Gewicht von 500 kg
- Selbsthemmend
- 230 V
- Langsam
- Mit Mikroschalter-Endanschlag für das Öffnen
Einsatzbereich

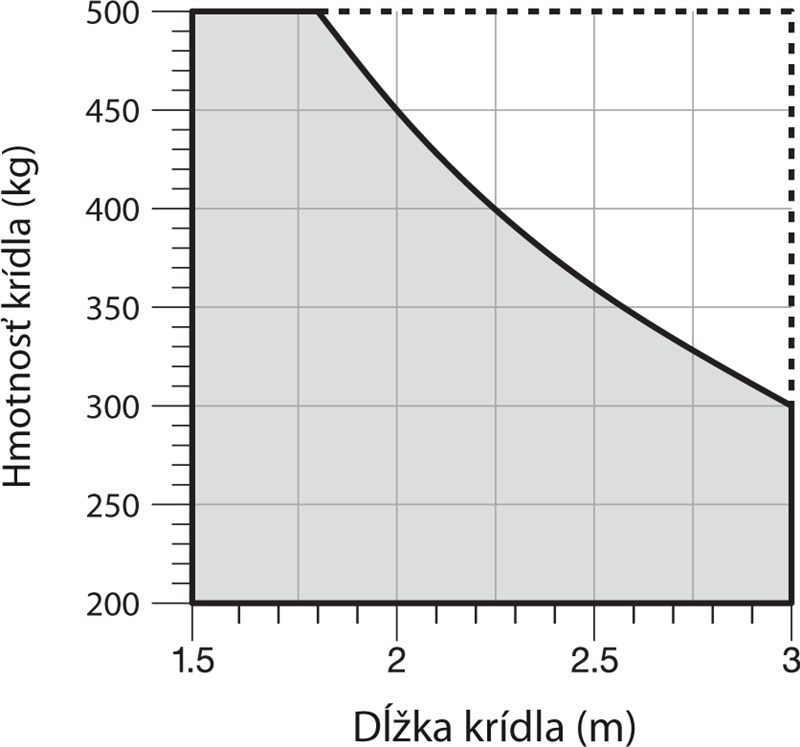

Für ein Torflügelgewicht bis 500 kg und eine Länge bis 3 m gemäß folgendem Einsatzdiagramm:
Kompatible Steuerungen
Technische Daten
| Stromversorgung | 230 V |
|---|---|
| Stromaufnahme | 1,5 A |
| Leistung | 340 W |
| Geschwindigkeit | 0,013 m/s |
| Kraft | 1800 N |
| Zyklen/Stunde* | 54 |
| Schutzart | IP44 |
| Betriebstemperatur | -20 °C bis +50 °C |
| Abmessungen | 820x115x105mm |
| Gewicht | 6 kg |
* bei optimaler Installation
I. Montage der hinteren Befestigungskonsole
 |
 |
| Skizze: Öffnung nach innen | Skizze: Öffnung nach außen |
Ermitteln Sie die Position der hinteren Konsole mithilfe des Diagramms, dem Sie die Maße A und B sowie den maximalen Öffnungswinkel entnehmen können. Achtung: Die Werte A und B müssen ähnlich (idealerweise gleich) sein, damit sich der Antrieb gleichmäßig und linear bewegen kann.
 |
 |

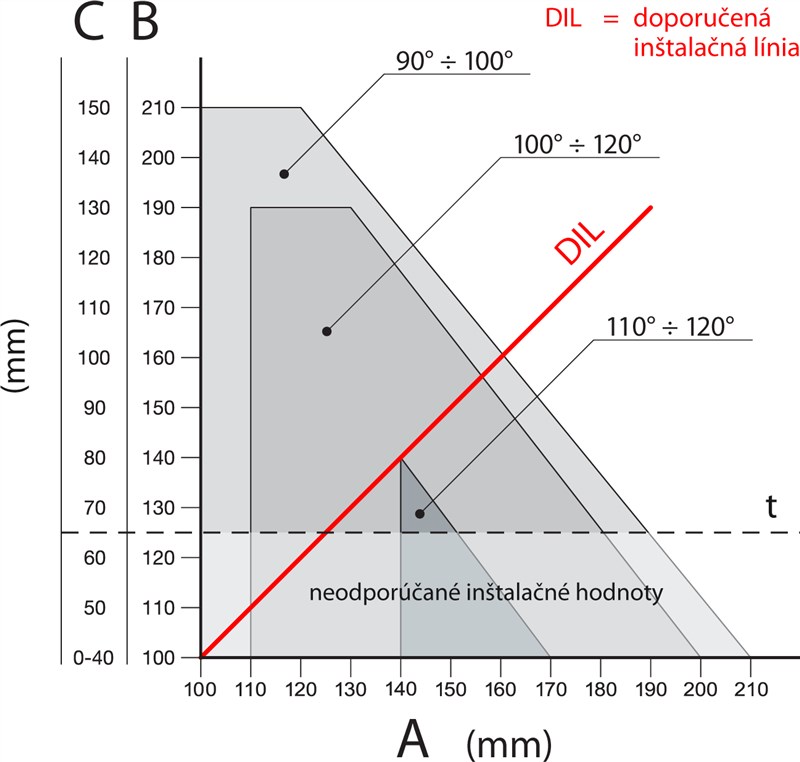

| Berechnungsdiagramm | Beispiel zum Ablesen der Werte im Diagramm |
Berechnungsschritte:
- Messen Sie den Abstand C aus der Skizze
- Ziehen Sie im Diagramm eine horizontale Linie, die den gemessenen Wert C schneidet
- Am Schnittpunkt dieser Linie mit der DIL (Empfohlene Installationslinie) können Sie den maximalen Öffnungswinkel ablesen
- Liegt der Schnittpunkt unterhalb der Ebene t, müssen Sie die Werte so anpassen, dass der Schnittpunkt oberhalb dieser Ebene liegt.
- Liegt der Schnittpunkt oberhalb der Ebene t, ist alles in Ordnung. Ist jedoch der ermittelte maximale Öffnungswinkel nicht geeignet, müssen Sie den Wert A und gegebenenfalls auch den Wert B anpassen, damit die Werte ähnlich (idealerweise gleich) sind.
Bevor Sie die Konsole am Pfosten oder an der Mauer befestigen, müssen Sie sie auf die erforderliche Länge kürzen, die den Maßen A und B entspricht, und an die Montageplatte schweißen.
 |
 |
| 1. Kürzen Sie die Konsole auf die erforderliche Länge | 2. Schweißen Sie die gekürzte Konsole an die Montageplatte |
Im Lieferumfang ist eine 150 mm lange Konsole enthalten. Wenn Sie für spezielle Einbausituationen eine längere Konsole benötigen oder das Tor nach außen öffnen soll, empfehlen wir, zusätzlich die verlängerte Konsole NICE PLA6.
|
Prüfen Sie vor der Befestigung der hinteren Konsole, ob die vordere Konsole am festen Teil des Torflügels montiert werden kann, da zwischen der vorderen und der hinteren Konsole ein Höhenunterschied besteht, wie in der Abbildung zu sehen ist.
Differenz F = 44 mm. |
 |
Wenn alles passt, befestigen Sie die hintere Konsole mit Schrauben, Dübeln und Unterlegscheiben am Pfosten oder an der Mauer.
II. Montage der vorderen Befestigungskonsole
Die vordere Konsole muss am Torflügel in einem Abstand montiert werden, der den Werten D und E entspricht, die Sie der Tabelle entnehmen (der Wert D ist fest und beträgt 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
Im Lieferumfang ist eine Anschweißkonsole enthalten. Wenn Sie eine Schraubkonsole bevorzugen, empfehlen wir Ihnen, die alternative Schraubkonsole NICE PLA8.
- Berechnen Sie anhand der Tabelle den Wert E
- Berechnen Sie die Höhe anhand der Abbildung zu den Höhen der Konsolen (Abbildung anzeigen)
- Befestigen Sie die Konsole am Torflügel (wenn Sie die Konsole anschweißen, empfehlen wir, sie zunächst nur anzuheften).
III. Montage des Torantriebs an der hinteren Konsole
 |
|
IV. Montage des Torantriebs an der vorderen Konsole
 |
|
V. Einstellung des mechanischen Anschlags
Bei Verwendung des integrierten mechanischen Anschlags, gegen den der Antrieb beim Öffnen fährt, sind keine externen Bodenanschläge erforderlich. Die Einstellung erfolgt wie folgt:
 |
|
