NICE Toona TO5016 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 5 m und einem Flügelgewicht von bis zu 500 kg


Verfügbarkeit: auf Anfrage

Das Produkt ist möglicherweise nicht verfügbar, kontaktieren Sie uns für weitere Informationen.

NICE Toona TO5016 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 5 m und einem Flügelgewicht von bis zu 500 kg NICE Toona TO5016 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 5 m und einem Flügelgewicht von bis zu 500 kg
NICE-TO5016
auf Anfrage
358,49 € exkl. MwSt.
426,60 € inkl. MwSt.

 Stk.
Gewicht
7,00 kg

Produktbeschreibung NICE Toona TO5016 – Einzelantrieb für Drehtore mit einer Flügelbreite von bis zu 5 m und einem Flügelgewicht von bis zu 500 kg

  • Nicht umkehrbar
  • 230V
  • Langsam
  • Mit Mikroschalter-Endanschlag für das Öffnen und Schließen

Einsatzbereich

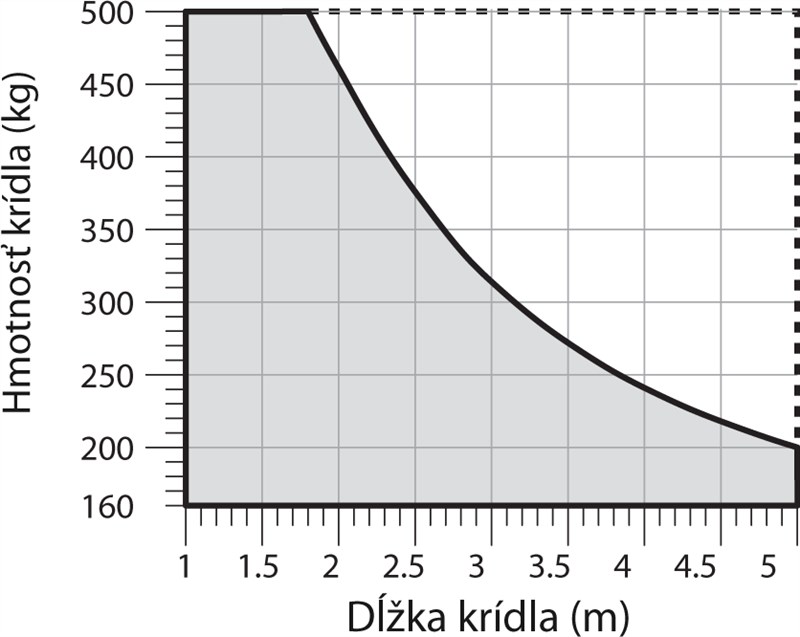

Für Torflügel mit einem Gewicht von bis zu 500kg und einer Länge von 5m gemäß folgendem Einsatzdiagramm:

Einsatzgrenze des Antriebs NICE Toona 5

Kompatible Steuerungen

Technische Eigenschaften

Stromversorgung 230V
Stromaufnahme 1,5A
Leistung 340W
Geschwindigkeit 0,013m/s
Kraft 1800N
Zyklen/Stunde* 54
Schutzart IP44
Betriebstemperatur -20°C bis +50°C
Abmessungen 965x115x105mm
Gewicht 7kg

* bei optimaler Installation

I. Montage der hinteren Befestigungskonsole

Skizze zum nach innen öffnenden NICE Toona-Antrieb Skizze zum nach außen öffnenden NICE Toona-Antrieb
Skizze zum Öffnen nach innen Skizze zum Öffnen nach außen



Berechnen Sie die Position der hinteren Konsole mithilfe des Diagramms, dem Sie die Maße A und B sowie den maximalen Öffnungswinkel entnehmen. Achtung, die Werte A und B müssen ähnlich (idealerweise gleich) sein, damit sich der Antrieb gleichmäßig linear bewegen kann.

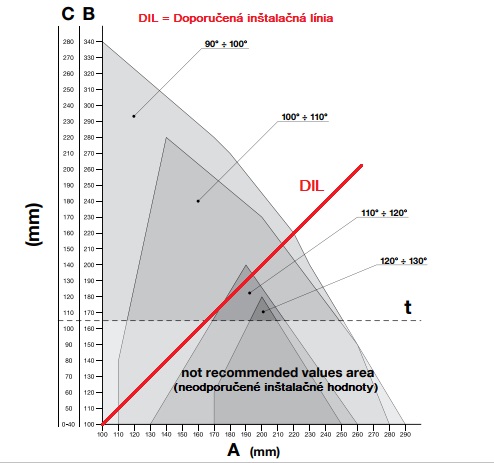

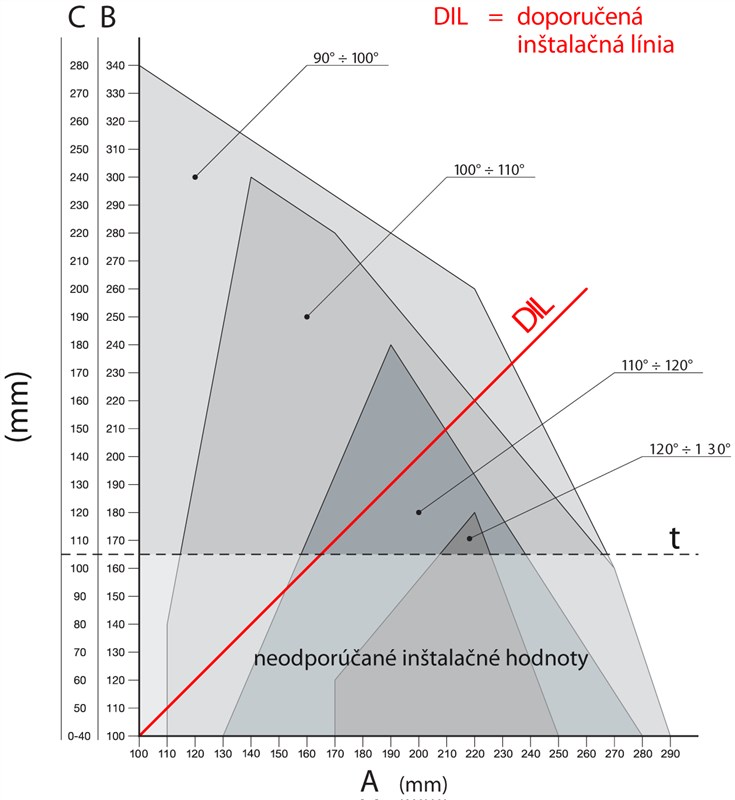

Installationsdiagramm für den Antrieb NICE Toona TO5016 Beispiel zur Berechnung der Montageabmessungen des Antriebs NICE Toona
Berechnungsdiagramm Beispiel zum Ablesen der Werte aus dem Diagramm



Berechnungsschritte:

  1. Messen Sie den Abstand C aus der Skizze.
  2. Erstellen Sie im Diagramm eine horizontale Linie, die den gemessenen Wert C schneidet.
  3. Am Schnittpunkt dieser Linie mit der DIL (empfohlene Installationslinie) ermitteln Sie den maximalen Öffnungswinkel.
  4. Liegt der Schnittpunkt unterhalb der Ebene t, müssen Sie die Werte so anpassen, dass der Schnittpunkt oberhalb dieser Ebene liegt.
  5. Liegt der Schnittpunkt oberhalb der Ebene t, ist alles in Ordnung. Ist der ermittelte maximale Öffnungswinkel jedoch nicht geeignet, muss der Wert A und gegebenenfalls auch der Wert B angepasst werden, damit beide ähnlich (idealerweise gleich) sind.

Bevor Sie die Konsole am Pfosten oder an der Mauer befestigen, muss sie auf die erforderliche Länge zugeschnitten werden, die den Maßen A und B entspricht. Schweißen Sie sie anschließend an die Montageplatte.

Kürzen Sie die Konsole auf die gewünschte Länge. Schweißen Sie die gekürzte Konsole an die Montageplatte.
1. Kürzen Sie die Konsole auf die gewünschte Länge. 2. Schweißen Sie die gekürzte Konsole an die Montageplatte.



Im Lieferumfang ist eine 150 mm lange Konsole enthalten. Wenn Sie für besondere Einbausituationen eine längere Konsole benötigen oder das Tor nach außen öffnen soll, empfehlen wir, zusätzlich die verlängerte Konsole NICE PLA6.

Prüfen Sie vor der Befestigung der hinteren Konsole, ob die vordere Konsole an einem festen Teil des Torflügels montiert werden kann. Wie in der Abbildung zu sehen, besteht zwischen der vorderen und der hinteren Konsole ein Höhenunterschied.



Differenz F=44mm.

 Höhenunterschied zwischen der vorderen und der hinteren Konsole

Wenn alles passt, befestigen Sie die hintere Konsole mit Schrauben, Dübeln und Unterlegscheiben am Pfosten oder an der Mauer.

II. Montage der vorderen Befestigungskonsole

Die vordere Konsole muss in einem Abstand am Torflügel montiert werden, der den Werten entspricht, die Sie anhand der Maße D und Eablesen können, die Sie aus Tabellen (Wert D ist fest und beträgt 880 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280
E 780 770 760 750 740 730 720 710 700 690 680 670 660 650 640 630 620 610 600



Im Lieferumfang ist eine Anschweißkonsole enthalten. Wenn Sie eine Anschraubkonsole wünschen, empfehlen wir, stattdessen die alternative Anschraubkonsole NICE PLA8.

  1. Berechnen Sie anhand der Tabelle den Wert E
  2. Berechnen Sie die Höhe gemäß der Abbildung Höhen der Konsolen (Abbildung anzeigen)
  3. Befestigen Sie die Konsole am Torflügel (wenn Sie die Konsole anschweißen, empfehlen wir, sie zunächst nur anzuheften)

III. Montage des Torantriebs an der hinteren Konsole

Montage des NICE-Toona-Antriebs an der hinteren Konsole
  1. Befestigen Sie den Antrieb wie in der Abbildung gezeigt mit dem mitgelieferten Bolzen für die hintere Konsole, der Unterlegscheibe und der Mutter an der Konsole.
  2. Ziehen Sie die Mutter ganz fest und lösen Sie sie anschließend um 1/10 Umdrehung, damit sich der Torantrieb drehen kann



IV. Montage des Torantriebs an der vorderen Konsole

Montage des NICE-Toona-Antriebs an der vorderen Konsole
  1. Befestigen Sie den Antrieb wie in der Abbildung gezeigt mit dem mitgelieferten Bolzen und der Unterlegscheibe an der Konsole.
  2. Ziehen Sie den Bolzen ganz fest.



V. Einstellung des mechanischen Anschlags

Wenn der interne mechanische Anschlag verwendet wird, an dem der Antrieb beim Öffnen anschlägt, sind keine externen Bodenanschläge erforderlich. Die Einstellung erfolgt wie folgt:

Einstellung des mechanischen Anschlags des NICE-Toona-Antriebs
  1. Entriegeln Sie den Antrieb gemäß der Anleitung zum Entriegeln des Antriebs
  2. Lösen Sie die Schraube des mechanischen Anschlags
  3. Schieben Sie den Torflügel von Hand in die gewünschte geöffnete Position
  4. Schieben Sie den gesamten mechanischen Anschlag bis zum Bolzen und ziehen Sie die Schraube wie in der Abbildung gezeigt fest
  5. Falls beide Anschläge vorhanden sind, führen Sie die Schritte 2–4 sowohl für den vorderen Anschlag (Öffnungsanschlag) als auch für den hinteren Anschlag (Schließanschlag) durch. mechanischen Anschlag
  6. Schieben Sie den Torflügel von Hand in die geschlossene Position und verriegeln Sie den Antrieb
