Schwenkbarer Laufwagen mit Verstellmöglichkeit, 5 Rollen mit Montageplatte
TOP| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
| Verfügbare Varianten für das Produkt Schwenkbarer Laufwagen mit Verstellmöglichkeit, 5 Rollen mit Montageplatte | ||
| Art der Laufrollen: |
Die Laufrollen können Sie wählen aus Nylon oder aus Metall. Nylonlaufrollen ermöglichen eine hohe Belastbarkeit des Tores, verhindern den Verschleiß des C-Profils und sorgen für einen leisen Torlauf. |
|
|---|---|---|
|
Nylon
rollen Metall
rollen |
||
61,11 € inkl. MwSt.
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Gewicht |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 90 | 110 | 5,60 kg |
61,11 € inkl. MwSt.
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Gewicht |
|---|---|---|---|---|---|
| 70 | 70 | 4 | 95 | 115 | 5,60 kg |
Produktbeschreibung Schwenkbarer Laufwagen mit Verstellmöglichkeit, 5 Rollen mit Montageplatte
Es handelt sich um den meistverwendeten Laufwagen für freitragende Schiebetore mit einem Gewicht von bis zu 400/600 kg (je nach Laufwagenvariante) und einer Durchfahrtsbreite von bis zu 5 m. Der Laufwagen wird inklusive Montageplatte geliefert.
- Die Variante V-02-1 passt in das C-Profil 80x80x5 mm FE und in das C-Profil 80x80x5 mm ZN sowie in das C-Profil 76x76x3 mm INOX (nur mit Nylonrollen)
- Die Variante V-02-3 passt in das C-Profil 70x70x4 mm FE und in das C-Profil 70x70x4 mm ZN sowie in das C-Profil 83x79x11 mm AL (nur mit Nylonrollen)
- Im Sortiment finden Sie auch eine angepasste Alternative zu diesem Laufwagen, der in das Edelstahl-C-Profil 68x68x3 mm passt.
Die Möglichkeit zur Einstellung des Laufwagens ermöglicht es Ihnen, die Neigung des Tors und damit seinen gleichmäßigen Lauf (auch in Bezug auf das Gelände oder die Neigung der Durchfahrt) fein einzustellen.
Die Schwenkbarkeit des Laufwagens sorgt dafür, dass das Gewicht bzw. der Druck des Tors jederzeit während der Torbewegung gleichmäßig auf alle Lagerrollen der Laufwagen verteilt wird.
Diese Laufwagen werden am häufigsten von unseren Kunden gekauft, die ihr eigenes Schiebetor bauen.
Für Ihr Projekt können Sie eine Variante mit Nylon- oder Metallrollen wählen (nur bei der Variante für C-Profil 80x80x5). Für einen leisen Torlauf empfehlen wir die Variante mit Nylonrollen.
Möglichkeit zum Kauf der Laufwagen zum Vorteilspreis im Komponentenset für den Bau eines freitragenden Tores oder Komponentenset mit NICE-Antrieb. Alle preisreduzierten Sets für freitragende Tore.
Abmessungen der Montageplatte des Laufwagens:
| A[mm] | B[mm] | C[mm] | D[mm] | Gesamtlänge des Laufwagens einschließlich Lager[mm] |
|---|---|---|---|---|
| 180 | 120 | 72 | 140 | 210 |
 |
||||
Verankerung der Tragrollen des freitragenden Tores:
Die Tragrollen können befestigt werden:
- auf Gewindestangen, die Sie direkt im Fundament einbetonieren
- auf Gewindestangen, die chemisch verankert werden im bereits ausgehärteten Betonfundament
- auf Einschlaganker im bereits ausgehärteten Betonfundament
Die Bohrungen in den Montageplatten haben eine minimale Weite von 17mm; sie werden mit einem Gewinde M16 befestigt. Alle Vorgehensweisen sind geeignet; entscheidend ist, womit Sie bessere Erfahrungen gemacht haben.

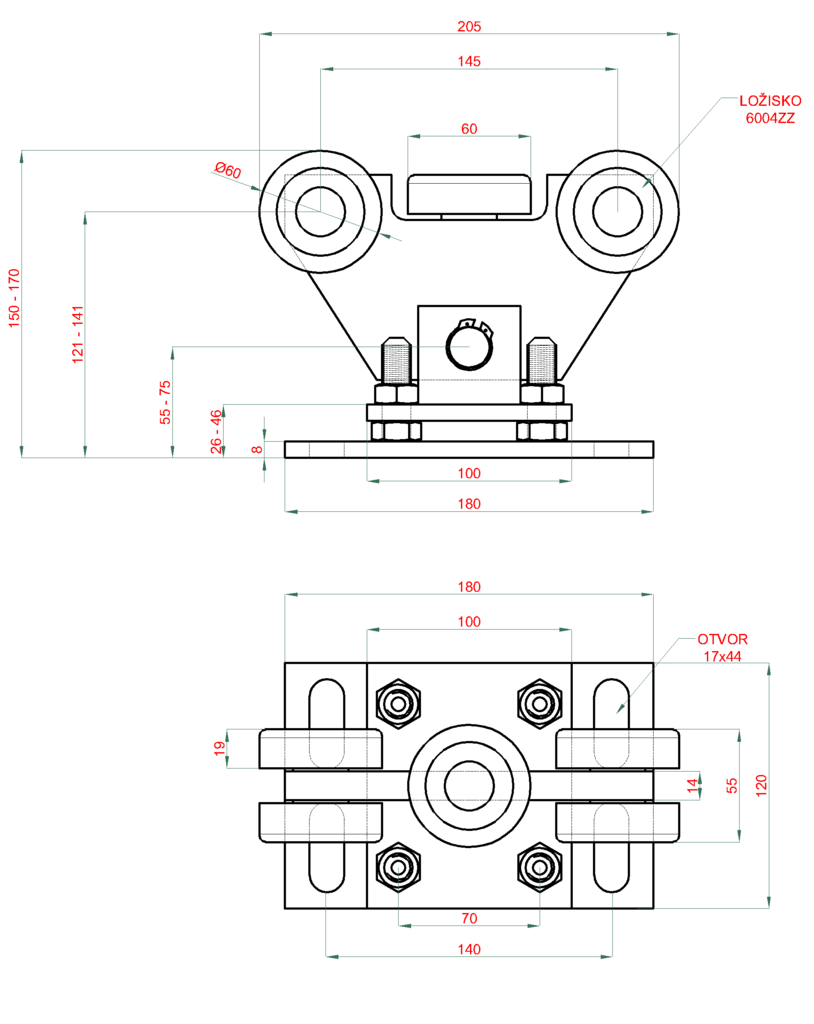

Zeichnung des Laufwagens 70×70×4 :

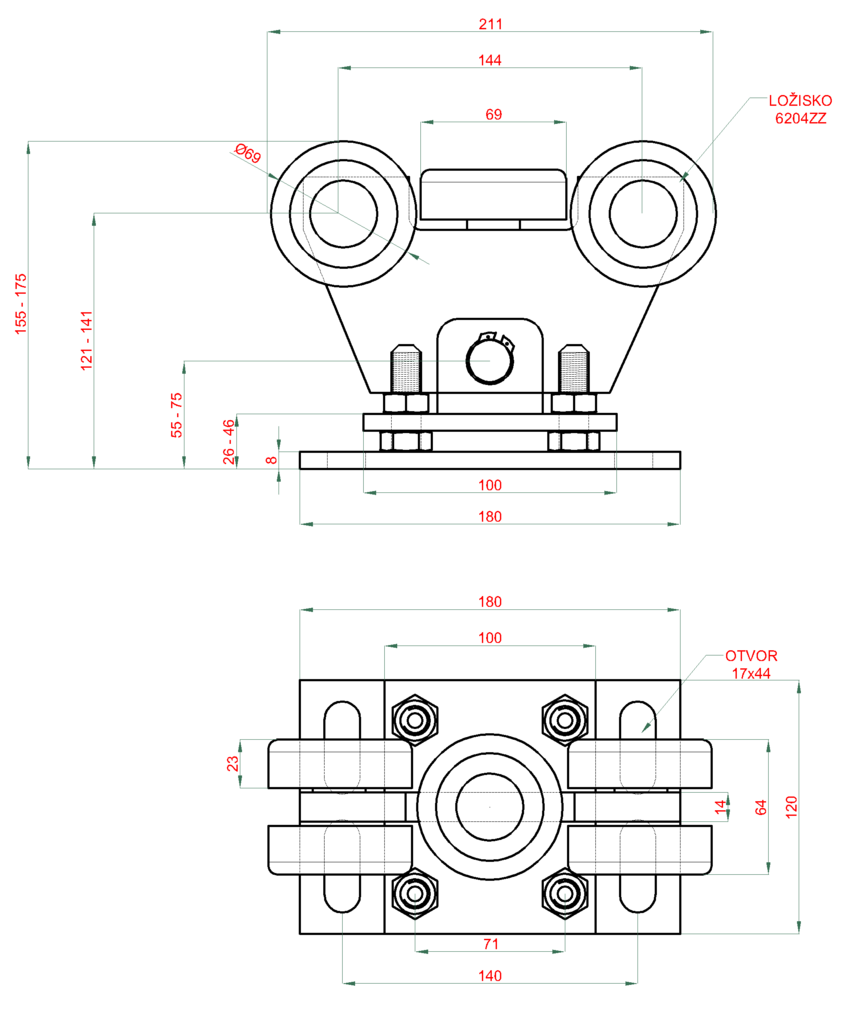

Zeichnung des Laufwagens 80×80×5 :
360° :
