Set für freitragende Schiebetore bis 4,5 m/150 kg, AL 95x100
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
690,16 € inkl. MwSt.
| Gewicht |
|---|
| 54 kg |
Produktbeschreibung Set für freitragende Schiebetore bis 4,5 m/150 kg, AL 95x100
Aluminium-Set für Schiebetore für eine Durchfahrtsbreite von 4,5 m oder für ein Flügelgewicht bis 150 kg.
| Das Set enthält: | SET- | ||
|---|---|---|---|
 |

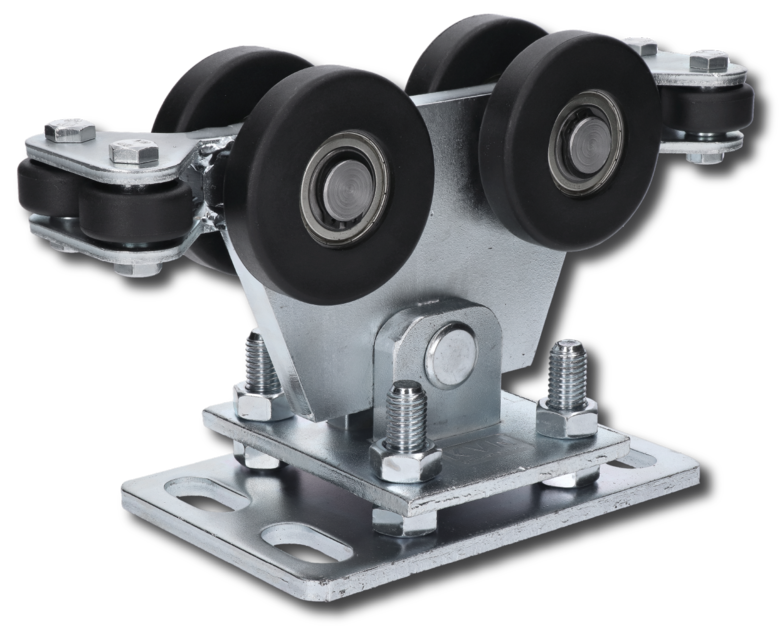

2 × | V-19-1 | |
|
Laufwagen aus verzinktem Stahl mit acht nylonummantelten Laufrollen mit Kugellagern. |
Detail  |
||
 |
6 m | CP-AL-95x100-6 | |
|

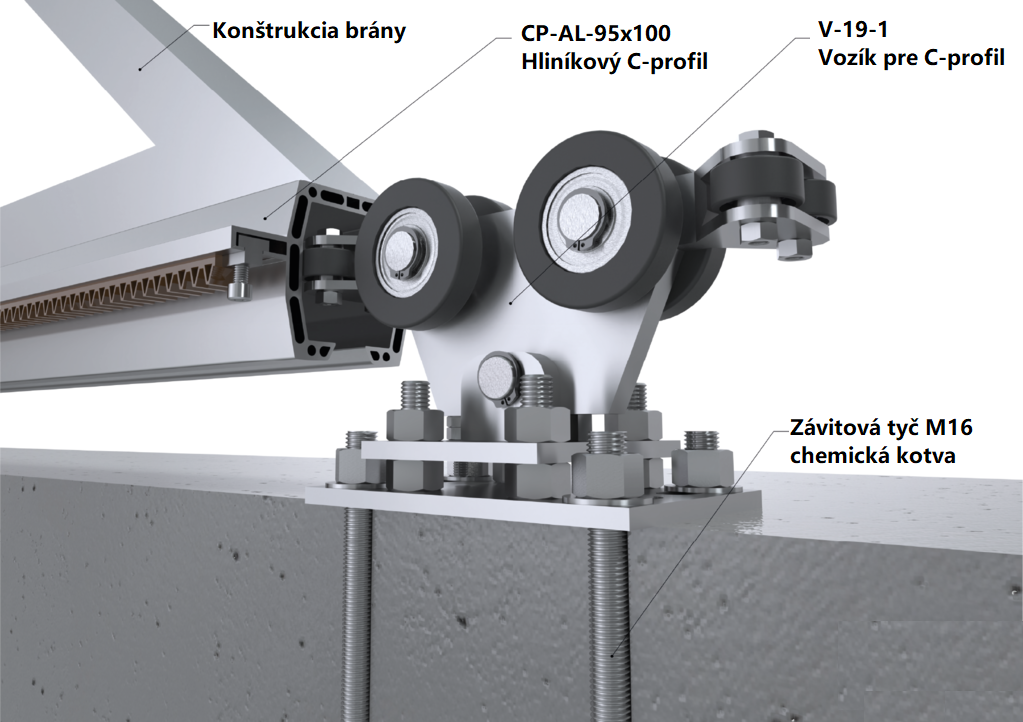

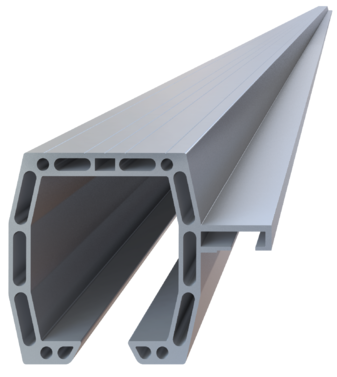

Das C-förmige Aluminium-Führungsprofil wird an der Unterseite des Tores angeschweißt. Darauf läuft das Tor auf den in einem Betonfundament verankerten Laufwagen. |
Detail |
||
 |

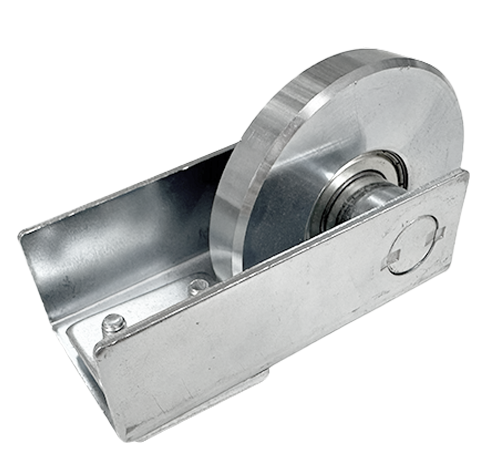

1 × | Verzinkte untere Einlaufrolle | SN-1-100 |
|
Die Einlaufrolle wird am Anfang des C-Profils montiert und läuft in den unteren Anschlag ein, der am Anschlagpfosten angebracht ist. So wird das Tor im geschlossenen Zustand entlastet. |
Detail |
||
 |

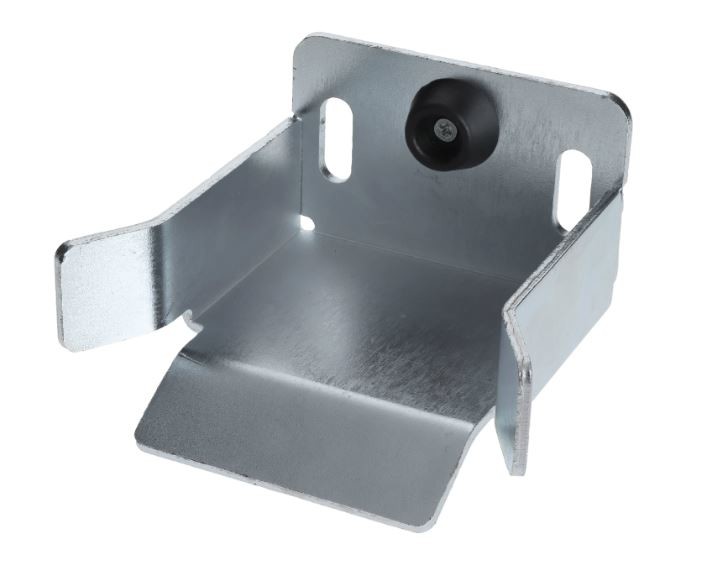

1 × | DK-1-95 | |
|
Der Einlaufanschlag wird unten am Anschlagpfosten angebracht. Er nimmt im geschlossenen Zustand die auf die Laufwagen wirkenden Druck- und Zugkräfte auf. |
Detail |
||
 |

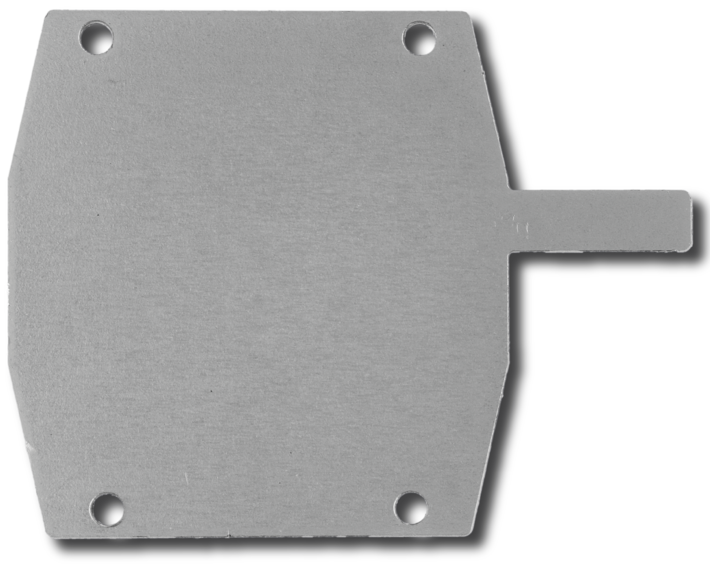

2 × | Abdeckkappe für C-Profile | SK-1-100 |
|
Die Abdeckkappe für das C-Profil des Schiebetors wird am Anfang und gegebenenfalls auch am Ende des Führungsprofils angebracht. |
Detail |
||
 |

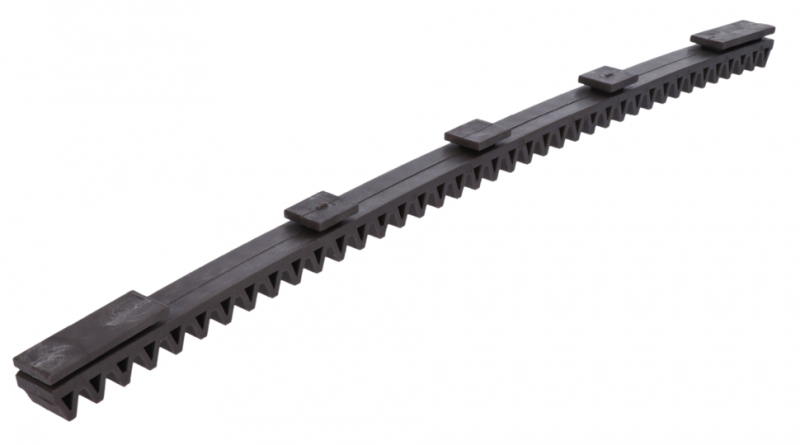

12 × | LZ-18 | |
|
Die Nylon-Zahnstange dient als Laufschiene für das Tor. |
Detail |
||
 |

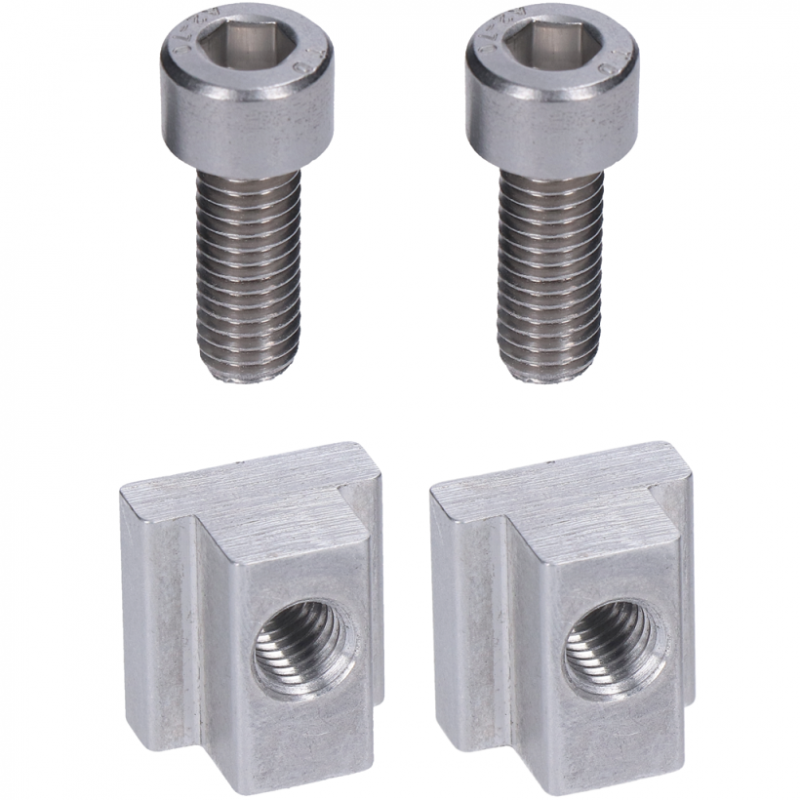

1 × | Anschlag für Nylon-Zahnstangen | DH-1 |
|
Anschlag für Zahnstange LZ-21 |
Detail |
||
- In das C-Profil passt nur der Laufwagen der für dieses Aluminium-C-Profil vorgesehen ist.

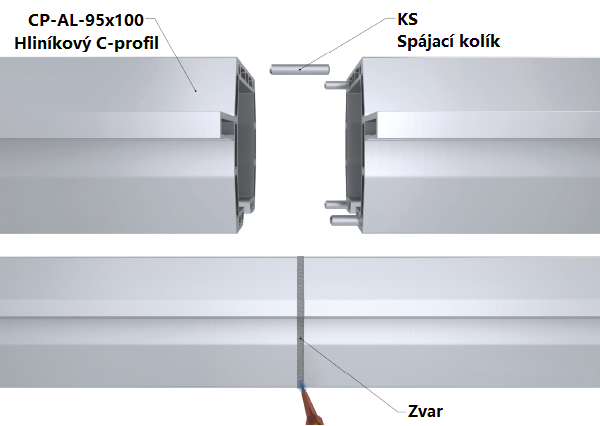

- Aluminium-C-Profile lassen sich mithilfe von Edelstahlstiften in den bereits vorhandenen Bohrungen verlängern.

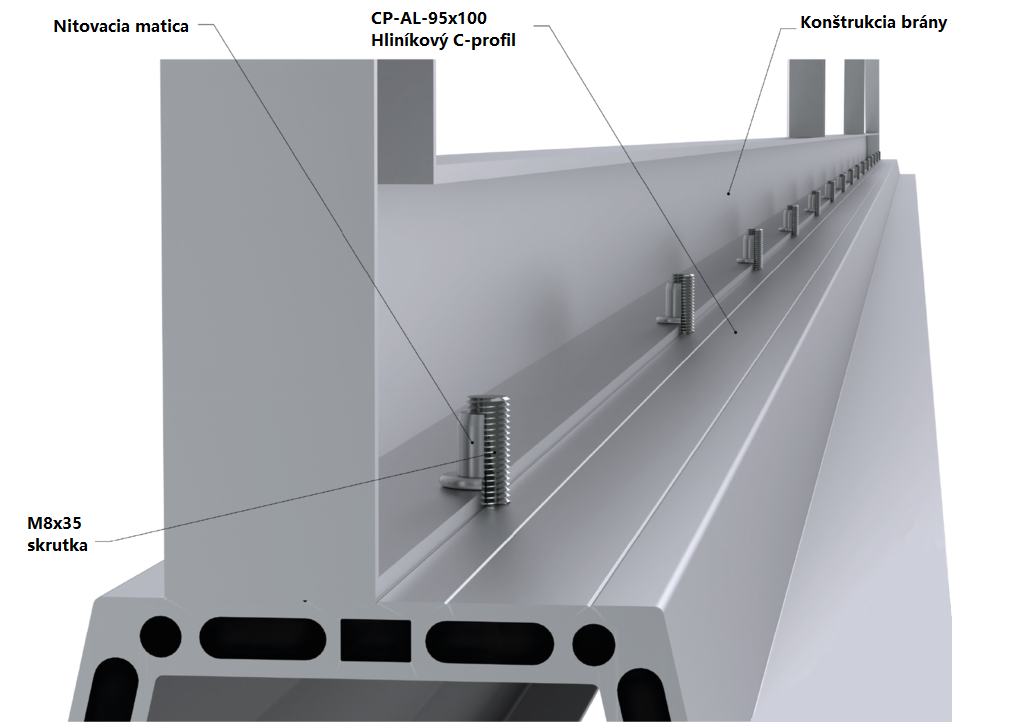

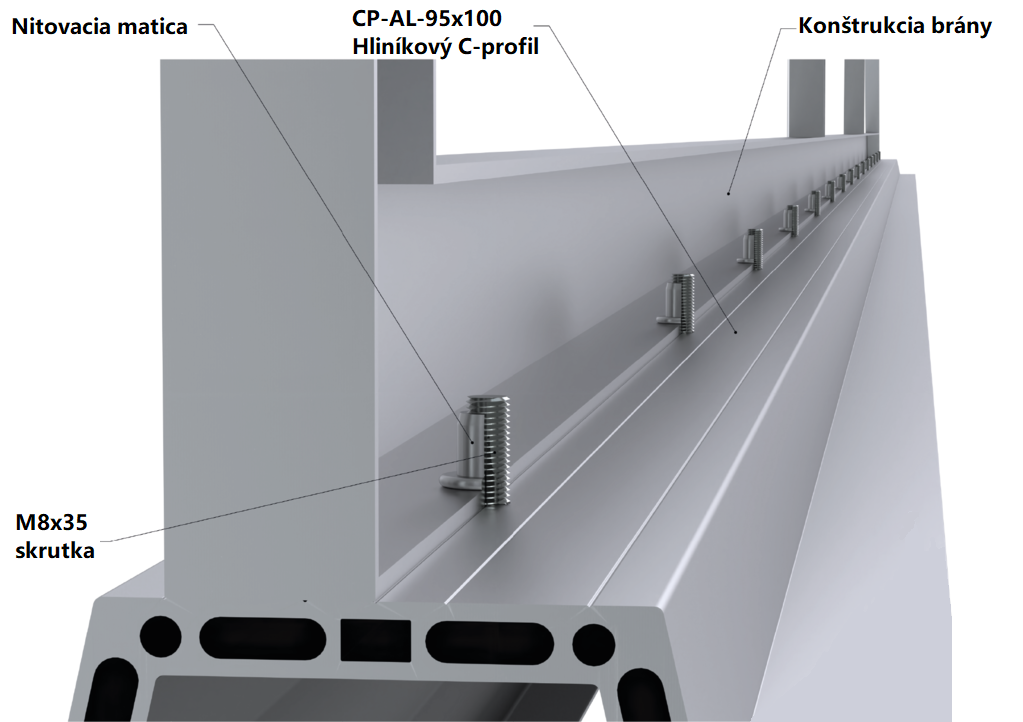

- Das Aluminium-C-Profil lässt sich auch mit Schrauben und Nietmuttern an der Torstruktur befestigen:

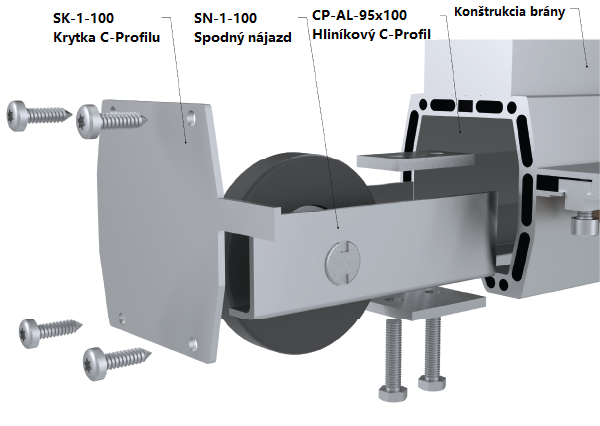

- Auf das Ende des C-Profils kann eine Einlaufrolle aufgeschoben und das Profil mit einer Abdeckkappe verschlossen werden.. Anschließend kann das Aluminium-C-Profil in den unteren Anschlag einlaufen..
- Seitlich am C-Profil befindet sich eine Nut für die Zahnstange,, die hineingeschoben und am Ende mit Anschlägen gesichert wird.
Das Aluminium-C-Profil wird mit einer geschlossenen Nut geliefert, die sich ganz einfach herausklopfen lässt – mit einem Stück Holz und einem kleinen Hammer. Dadurch ist das Profil beim Transport stabiler und schützt besser vor eindringendem Schmutz.
