Set zur Herstellung eines freitragenden Schiebetors mit extra kurzem Überstand Intelligate IG350
NEU| Verfügbarkeit: | innerhalb von 7 Tagen | Wir versenden die Ware in der Regel innerhalb von 7 Tagen. |
|---|
innerhalb von 7 Tagen
3.682,08 € inkl. MwSt.
| Gewicht |
|---|
| 60 kg |
Produktbeschreibung Set zur Herstellung eines freitragenden Schiebetors mit extra kurzem Überstand Intelligate IG350
Haben Sie auf Ihrem Grundstück nur wenig Platz für den Überstand eines klassischen freitragenden Schiebetors? Das Intelligate-System wurde speziell für Fälle entwickelt, in denen der Platz neben der Toröffnung zu kurz ist und keinen standardmäßigen Torüberstand zulässt. >>Montageanleitung zum Download>>.
Mit dem System Intelligate IG350 genügt bei einer lichten Torbreite ein Überstand von nur 40 cm. Ein klassisches freitragendes Tor würde bei einer 4 Meter breiten Durchfahrt einen Überstand von etwa 1,5 bis 2 Metern erfordern. Mit dem Intelligate-System sparen Sie mehr als einen Meter Platz.
| Das Set enthält: | Set IG350 | |||
|---|---|---|---|---|
 |
1 × | Komplettes Laufwagensystem INTELLIGATE 350 für C-Profil MGD | IG350 | |
 |
1× | Aluminium-C-Profil MGD 5400 mm | MGD1-LS | |
 |
1 × | Montagekonsole für Antriebe | MK-IG | |
 |
1 × | Einlaufstück für C-Profil MGD | MGD1-EDR | |
 |
1 × | Abdeckkappe für C-Profil MGD | MGD1-ED | |
 |
1 × | Unterer Anschlag | NALS | |
 |
1 × | Oberer Anschlag mit Rollen | NELGR-60 | |
| Montageanleitung | ||||

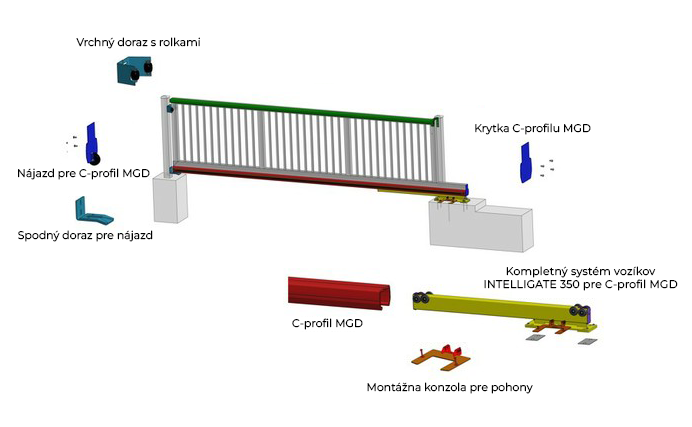

Anordnung der Komponenten in der Konstruktion:
Beispiel:
Wenn die Durchfahrtsbreite des Tores 4000 mm beträgt, werden für das vollständige Öffnen des Tores mit dem Intelligate-System 4400 mm benötigt (4000 Durchfahrt/Tor + 400 Torüberstand).
Abmessungen:
- GL: Gesamtlänge
- DL: lichte Durchfahrtsbreite
- GP: Länge der Grundplatte
- EL: Länge des Tragarms
- EL eff.: effektive Einspannlänge
- H: Oberkante der Laufschiene (=200 mm)
- Zul. Gewicht: maximales Torgewicht einschließlich Laufschiene
- Zul. Gewicht/m: maximales Gewicht/m einschließlich Laufschiene (5 kg/m)
Hinweis:
- Der Laufmechanismus muss mit vier Ankern verschraubt werden, von denen jeder eine Haltekraft von mindestens 25 kN aufweist.
- Diese Haltekraft wird mit einer eingeklebten M12-Gewindestange und einem Anzugsmoment von 60 Nm erreicht.
- Vor dem Festziehen der Anker muss der Spalt zwischen der Grundplatte und dem Fundament mit Vergussmörtel ausgefüllt werden.
