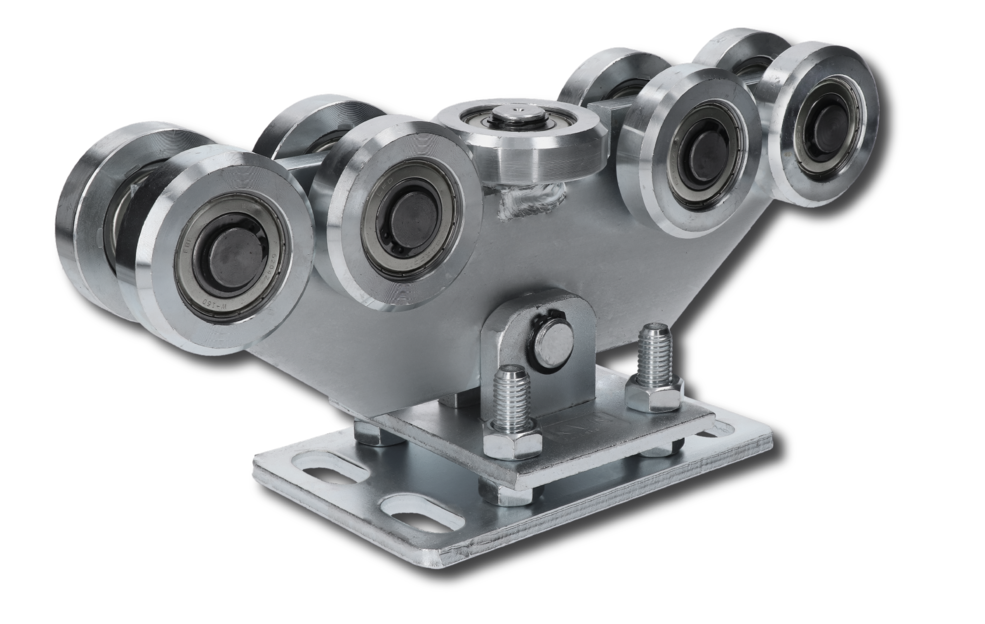

Verstellbarer, schwenkbarer Ganzmetall-Laufwagen mit 9 Rollen und Montageplatte
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
79,39 € inkl. MwSt.
| Gewicht |
|---|
| 9,00 kg |
Produktbeschreibung Verstellbarer, schwenkbarer Ganzmetall-Laufwagen mit 9 Rollen und Montageplatte
Komplett aus Metall gefertigter, schwenkbarer Laufwagen mit Verstellmöglichkeit für freitragende Schiebetore. Geeignet für Tore mit einer Durchfahrtsbreite von bis zu 6,5 m und einem max. Gewicht von 420 kg. Der Laufwagen wird inklusive Montageplatte geliefert.
- Die Variante V-09-1K passt in das C-Profil 80x80x5 mm FE und in das C-Profil 80x80x5 mm ZN
Die Möglichkeit zur Verstellung des Laufwagens ermöglicht es Ihnen, die Neigung des Tores und damit seinen reibungslosen Lauf genau einzustellen (auch im Hinblick auf das Gelände oder ein Gefälle in der Durchfahrt).
Die Schwenkbewegung des Laufwagens sorgt dafür, dass das Gewicht bzw. der Druck des Tores in jeder Bewegungsphase gleichmäßig auf alle Laufrollen der Laufwagen verteilt wird.
Alle preisgünstigen Sets für freitragende Tore.
Abmessungen der Montageplatte des Laufwagens
| A[mm] | B[mm] | C[mm] | D[mm] | Gesamtlänge des Laufwagens einschließlich Lager[mm] |
|---|---|---|---|---|
| 180 | 120 | 70 | 140 | 356 |
 |
||||
Verankerung der Tragwagen eines freitragenden Tores:
Die Tragwagen können verankert werden:
- auf Gewindestangen, die Sie direkt in das Fundament einbetonieren
- auf Gewindestangen, die mit Injektionsmörtel in einem bereits ausgehärteten Betonfundament befestigt werden
- auf Einschlaganker in einem bereits ausgehärteten Betonfundament
Die schmalste Abmessung der Bohrungen in den Montageplatten beträgt 18mm, verankert wird mit Gewinde M16. Alle Methoden sind geeignet; es kommt darauf an, womit Sie bessere Erfahrungen gemacht haben.

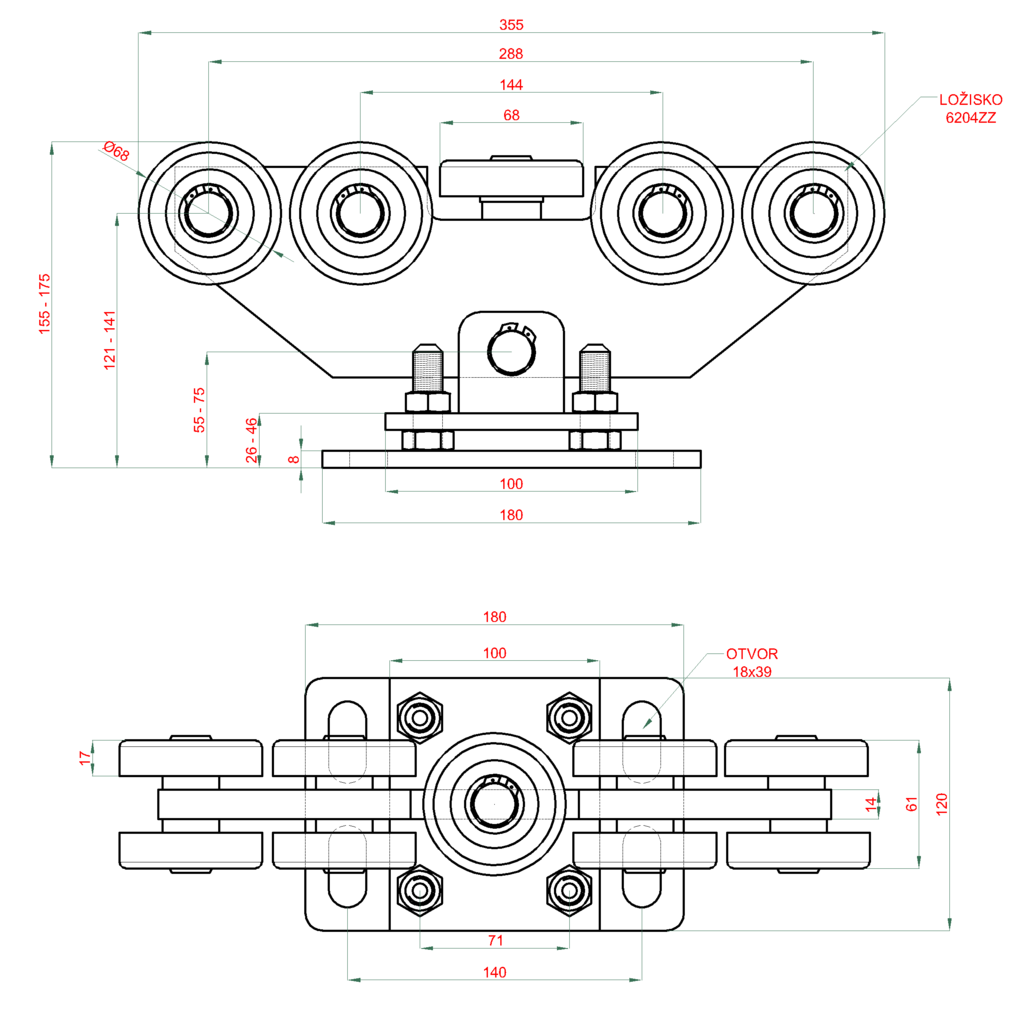

Zeichnung des Laufwagens 80×80×5:
360°:
