Verstellbares Anschraubscharnier mit Kontermutter
TOP Zn Fe| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
15,16 € inkl. MwSt.
| M [Gewinde] |
A [mm] |
B [mm] |
C [mm] |
Ød [mm] |
L [mm] |
P [mm] |
Q [mm] |
R [mm] |
t [mm] | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|
| M16 | 27 | 35,5 | 21 | 12 | 77 | 80 × 80 | 56 × 56 | 67 – 77 | 5 | 0,50 kg |
lagernd
15,39 € inkl. MwSt.
| M [Gewinde] |
A [mm] |
B [mm] |
C [mm] |
Ød [mm] |
L [mm] |
P [mm] |
Q [mm] |
R [mm] |
t [mm] | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|
| M18 | 30 | 41 | 21 | 14 | 82 | 80 × 80 | 56 × 56 | 68 – 82 | 6 | 0,50 kg |
lagernd
17,17 € inkl. MwSt.
| M [Gewinde] |
A [mm] |
B [mm] |
C [mm] |
Ød [mm] |
L [mm] |
P [mm] |
Q [mm] |
R [mm] |
t [mm] | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|
| M20 | 30 | 41 | 21 | 14 | 93 | 100 × 100 | 65 × 65 | 68 – 93 | 6 | 0,60 kg |
lagernd
21,60 € inkl. MwSt.
| M [Gewinde] |
A [mm] |
B [mm] |
C [mm] |
Ød [mm] |
L [mm] |
P [mm] |
Q [mm] |
R [mm] |
t [mm] | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|
| M24 | 35 | 47,5 | 25 | 24 | 102 | 100 × 100 | 92 × 92 | 77 – 96 | 6 | 0,60 kg |
Produktbeschreibung Verstellbares Anschraubscharnier mit Kontermutter

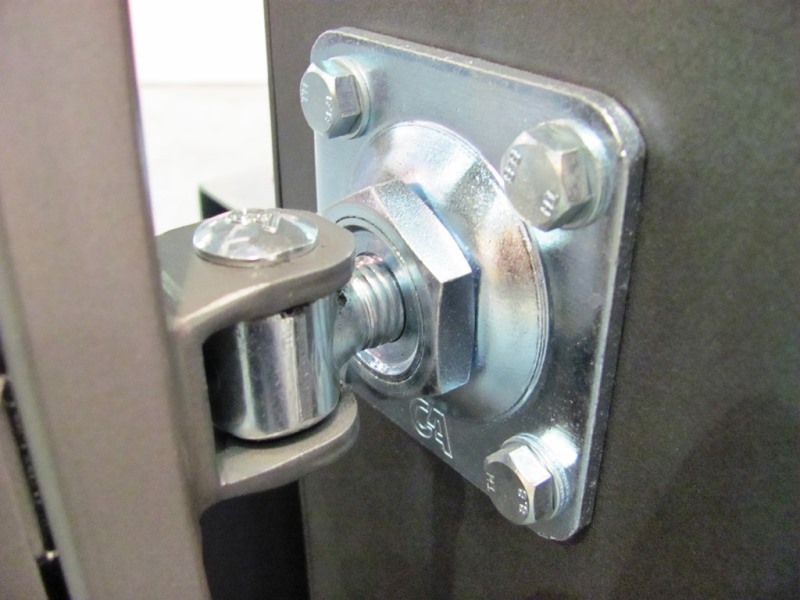

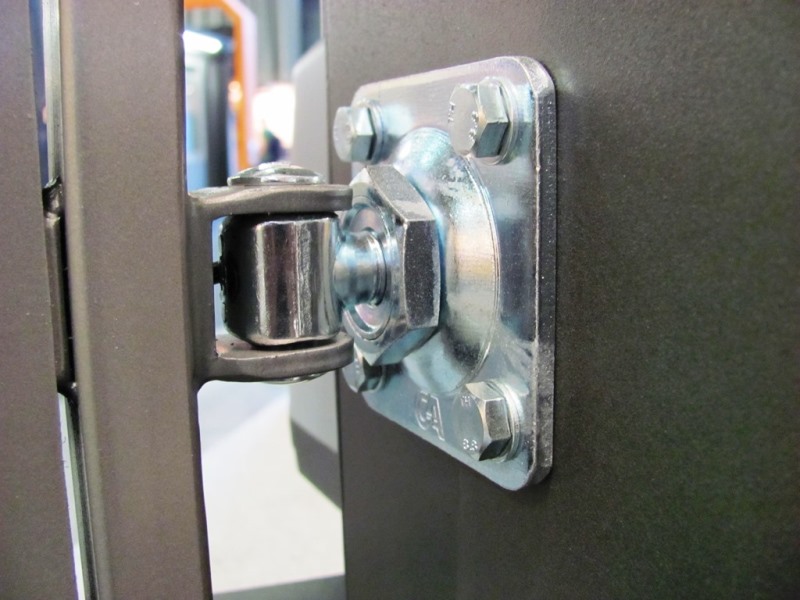

Verstellbares Scharnier mit quadratischer Montageplatte und Kontermutter. Die Platte ist vorgesehen zur Verankerung an einem gemauerten oder betonierten Pfosten.
Das Scharnier bietet eine Einstellmöglichkeit mithilfe einer Drehmutter. Mit dieser Einstellung können Sie nachträglich den Abstand des Torflügels zum Pfosten verändern. Sollte sich der Pfosten, an dem das Scharnier befestigt ist, mit der Zeit verschieben (zum Beispiel durch Frost), drehen Sie einfach mit einem Schlüssel an der Mutter und stellen die Scharniere so ein, dass die Torflügel parallel zueinander stehen.
Der Teil des Scharniers, der an das Tor geschweißt wird, ist mithilfe einer Innensechskantschraube abnehmbar (siehe Zeichnung).
Das Scharnier ist aus Stahl gefertigt und galvanisch verzinkt. Das „U“, das an das Tor geschweißt wird, ist nicht oberflächenbehandelt.
Tragfähigkeit pro Scharnier:
| Code | Gewinde | Tragfähigkeit |
|---|---|---|
| P378-16 | M16 | 30 kg |
| P378-18 | M18 | 45 kg |
| P378-20 | M20 | 72,5 kg |
| P378-24 | M24 | 110 kg |
Montage des Scharniers:
