Verstellbares Anschweißscharnier für einen Öffnungswinkel von bis zu 180°

Zn Fe


Verfügbarkeit: auf Lager

Wir versenden die Ware normalerweise innerhalb von 24 Stunden.

Verstellbares Anschweißscharnier für einen Öffnungswinkel von bis zu 180° Verstellbares Anschweißscharnier für einen Öffnungswinkel von bis zu 180°
C880-12
lagernd
10,43 € exkl. MwSt.
12,41 € inkl. MwSt.

 Stk.
A
[mm]		 B
[mm]		 C
[mm]		 Ød
[mm]		 L
[mm]		 M
[Gewinde]		 P
[mm]		 R
[mm]		 t [mm] Gewicht
45 34,5 24 12 100 M12 23
–
36		 43
–
87		 6 0,50 kg
C880-16
lagernd
12,51 € exkl. MwSt.
14,88 € inkl. MwSt.

 Stk.
A
[mm]		 B
[mm]		 C
[mm]		 Ød
[mm]		 L
[mm]		 M
[Gewinde]		 P
[mm]		 R
[mm]		 t [mm] Gewicht
45 41 27 14 118 M16 27
–
43		 48
–
102		 6 0,79 kg
C880-20
lagernd
19,36 € exkl. MwSt.
23,03 € inkl. MwSt.

 Stk.
A
[mm]		 B
[mm]		 C
[mm]		 Ød
[mm]		 L
[mm]		 M
[Gewinde]		 P
[mm]		 R
[mm]		 t [mm] Gewicht
70 47 35 17 135 M20 37
–
62		 64
–
116		 8 1,50 kg
C880-24
lagernd
27,88 € exkl. MwSt.
33,18 € inkl. MwSt.

 Stk.
A
[mm]		 B
[mm]		 C
[mm]		 Ød
[mm]		 L
[mm]		 M
[Gewinde]		 P
[mm]		 R
[mm]		 t [mm] Gewicht
70 50 35 20 153 M24 53
–
75		 72
–
128		 8 2,25 kg

Produktbeschreibung Verstellbares Anschweißscharnier für einen Öffnungswinkel von bis zu 180°

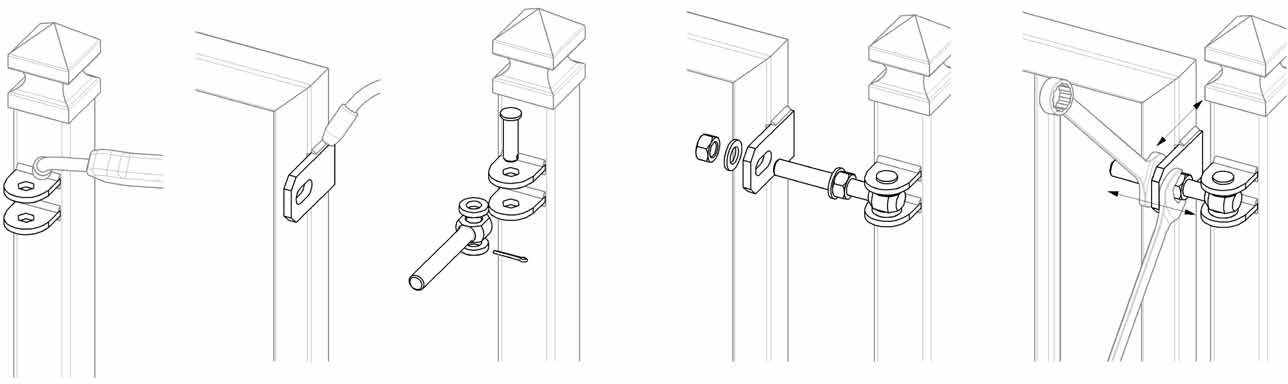

Montage des Scharniers:

  1. Der Scharnierkopf (2 × Form D) wird an den Pfosten geschweißt.
  2. Die Scharnierplatte wird an das Tor geschweißt.
  3. Der verdrehsichere Bolzen wird in den Scharnierkopf am Pfosten eingeschoben und mit einem Innensechskantschlüssel gesichert.
  4. Anschließend wird der Torflügel mit der angeschweißten Platte angesetzt und die Muttern werden festgezogen. Richten Sie den Torflügel aus – schon lässt er sich mühelos bis zu 180° öffnen.

Verwendung: Verstellbares Anschweißscharnier für einen Öffnungswinkel von bis zu 180°

Abmessungen der Platte:

Code Plattenabmessungen
C880-12 75×45×6 mm
C880-16 88×50×8 mm
C880-18 98×50×8 mm
C880-20 120×60×8 mm
C880-24 135×70×12 mm

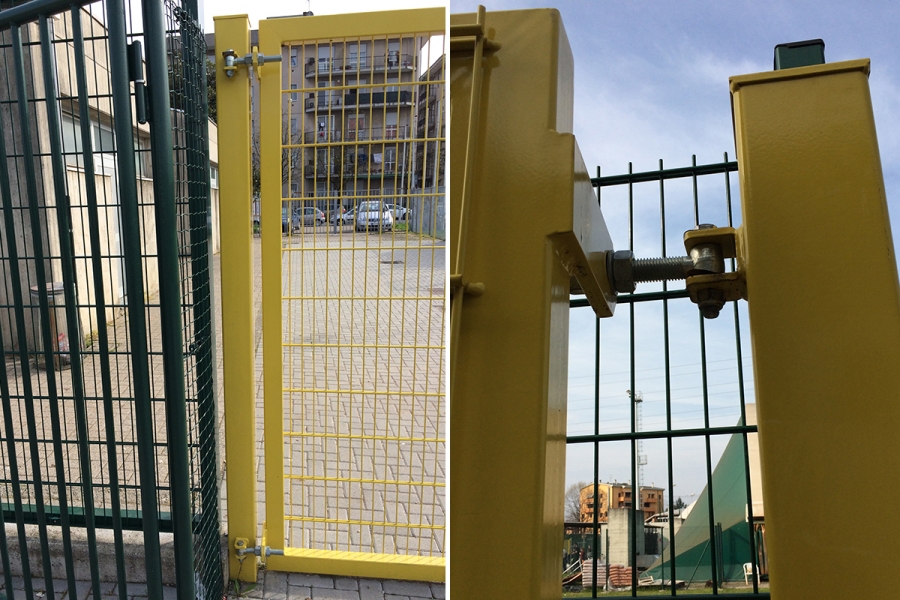

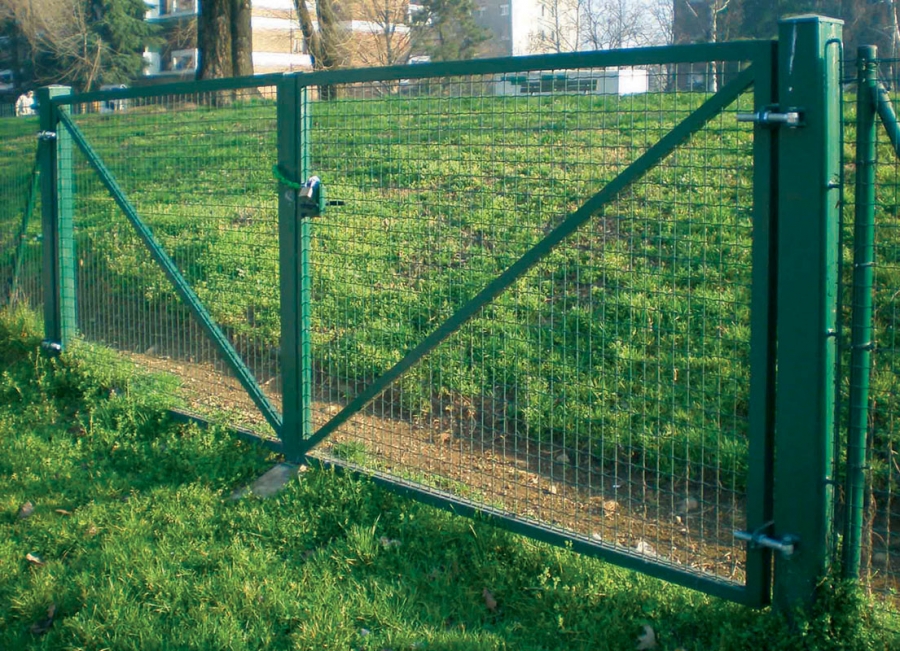

Beispiel eines montierten Scharniers:

Videoanleitung zur Montage des Scharniers:
