Exzentrische Scharniere

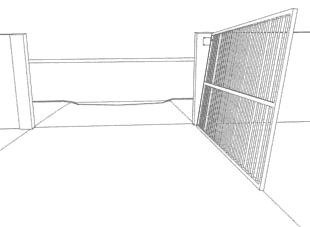

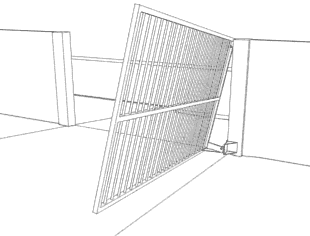

Ein Drehtor lässt sich auch an Stellen realisieren, an denen das Gelände ansteigt, wodurch die Bewegung des Torflügels behindert wird. Mit exzentrischen Scharnieren erreichen Sie, dass sich das Tor beim Öffnen leicht anhebt und so dem ansteigenden Gelände folgt. Im geschlossenen Zustand ist das Tor gerade ausgerichtet und sieht wie ein gewöhnliches Drehtor aus. Der dem Geländeverlauf entsprechende Winkel entsteht erst, wenn das Tor geöffnet ist.

Berechnung

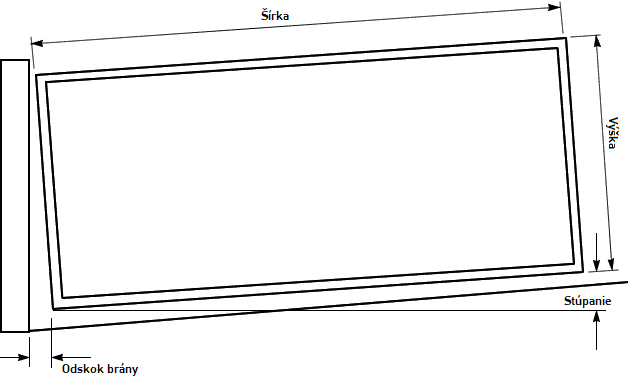

Der Versatz des Tors am unteren Scharnier, der zum „Anheben“ des Tors erforderlich ist, lässt sich näherungsweise wie folgt berechnen:

Versatz = Torhöhe / Torbreite x Steigung.

Die exzentrischen Scharniere lassen sich an unterschiedliche Steigungswinkel sowie verschiedene Ausführungen von Tor und Pfosten anpassen. Sie sind weitgehend universell einsetzbar.

Antrieb für ein ansteigendes Tor

Der Antrieb für diesen Tortyp sollte etwas großzügiger dimensioniert sein, da er einen Teil des Torgewichts anheben muss, den er bei einem herkömmlichen Tor linear bewegen würde. Ideal ist ein 230-V-Antrieb mit mehr Kraft (geringerer Empfindlichkeit).
