Tragfähigkeit der Laufrollen
Die Räder in unserem Sortiment sind beidseitig mechanisch gegen Staub geschützt. Die Räder von IBFM erfüllen die Norm UNI EN 13241-1 und sind daher CE-zertifiziert. Sie erfüllen außerdem die Anforderungen von Anhang VII der Richtlinie 2006/42/CE (Maschinenrichtlinie für unvollständige Maschinen).
Tragfähigkeit und Lebensdauer der Produkte werden für verschraubte oder angeschweißte Räder berechnet, die entsprechend der Nutzung und den Umgebungsbedingungen gewartet werden.
Tragfähigkeit von V-Nut-Rädern entspricht der Tragfähigkeit von U-Nut-Rädern.
In der folgenden Tabelle finden Sie die Tragfähigkeit aller U-Nut-Räder. Wenn Sie V-Nut-Räder, finden Sie in der Beschreibung des jeweiligen Rads eine Tabelle mit der Tragfähigkeit.
 |
 |
 |

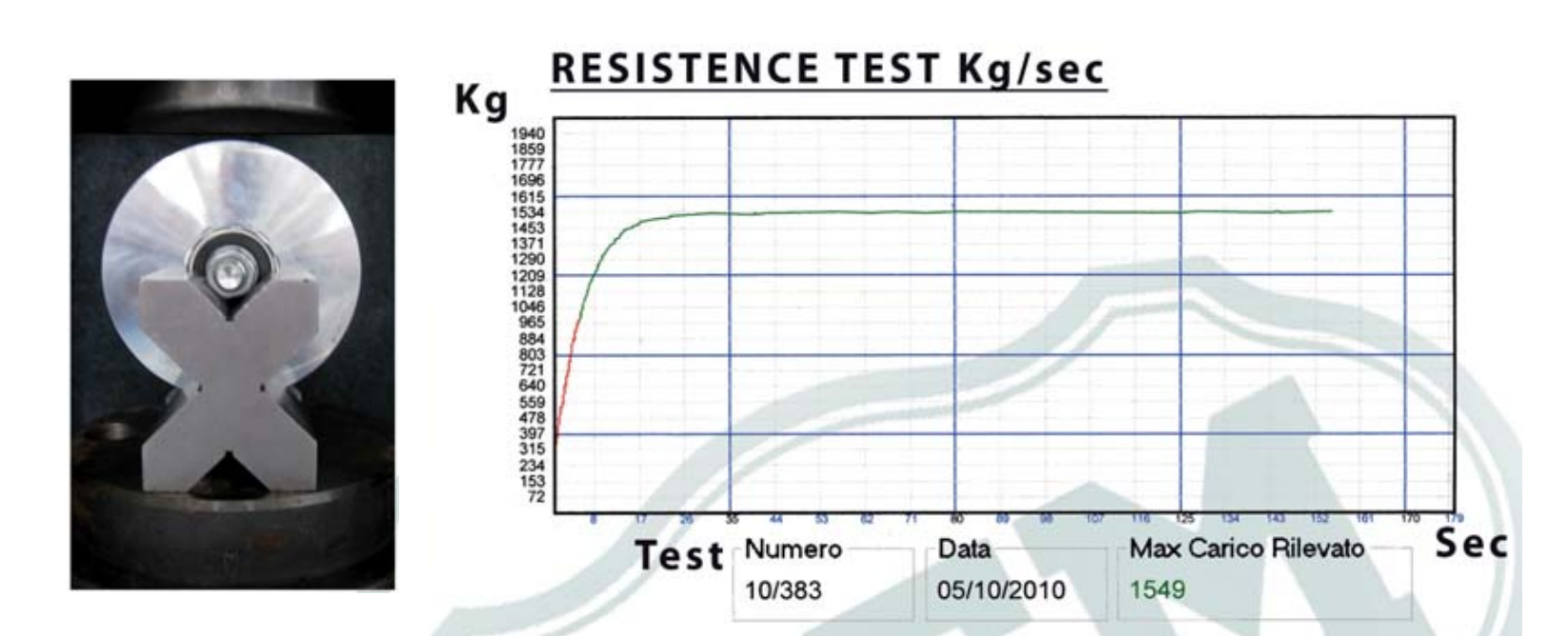

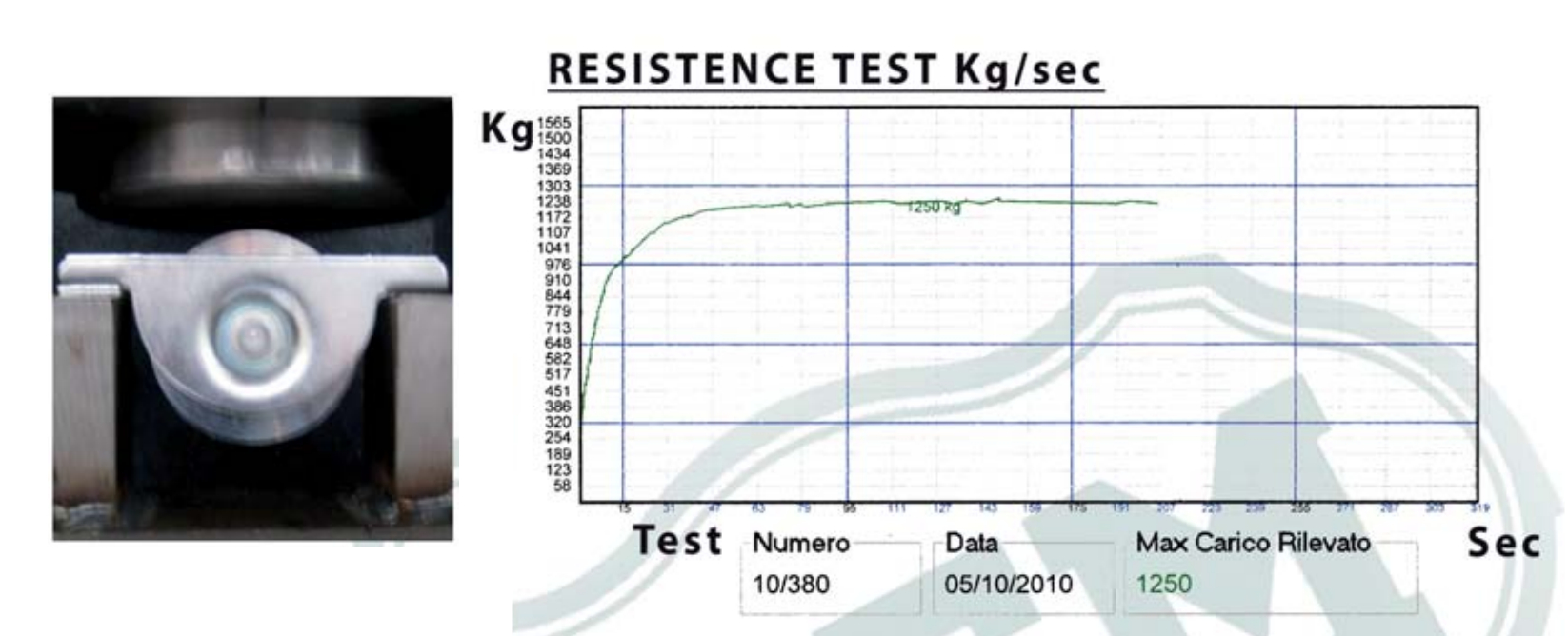

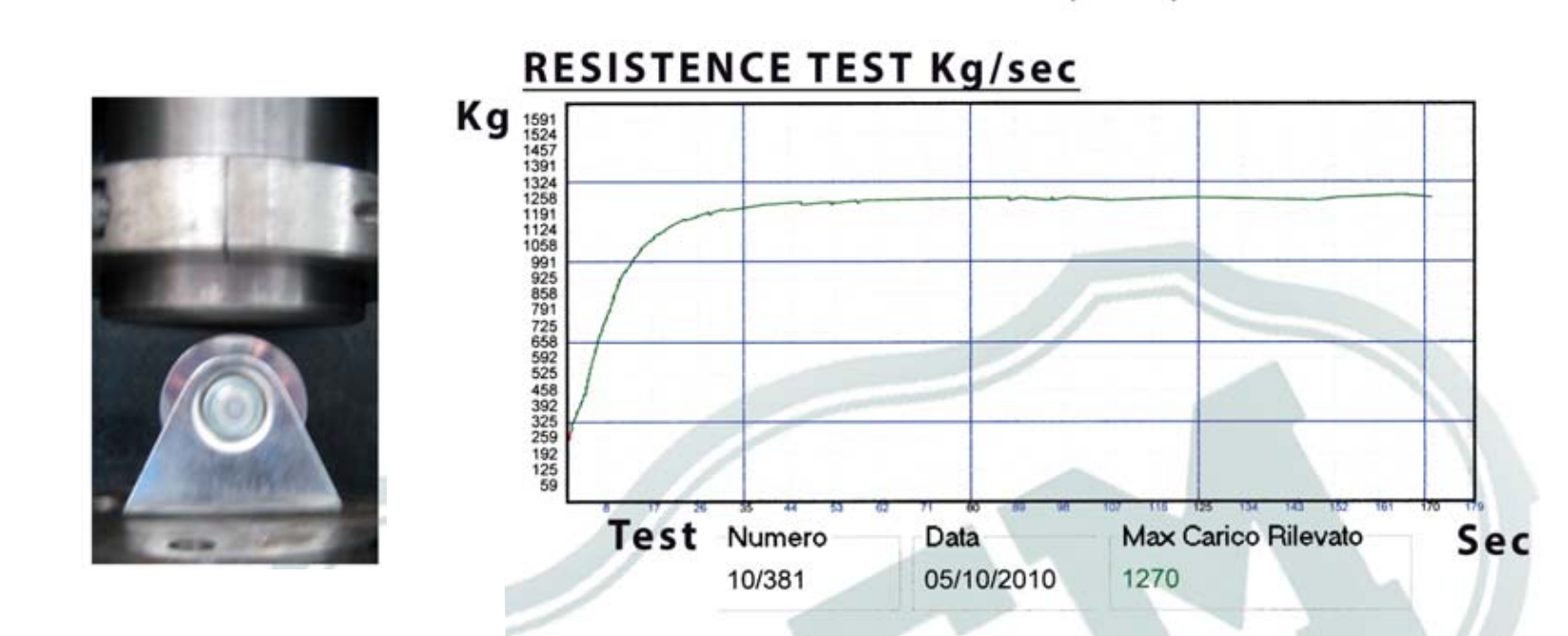

| Tragfähigkeit einzelner Räder | Tragfähigkeit von Rädern mit Halterung | Tragfähigkeit eingelassener Räder |

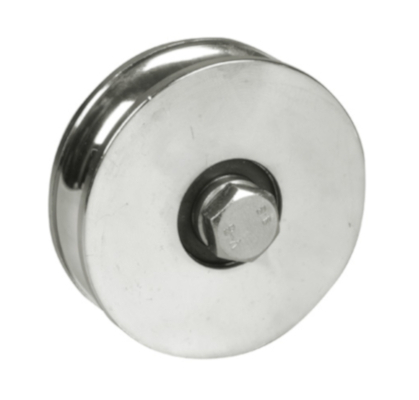

Einzelnes Rad
Einlagiges Rad
| Tragfähigkeit für 2 Räder | Durchmesser | Für die Schiene | U-Nut-Code |
|---|---|---|---|
| 150 kg | 50 | 16 | KLB-KS16-U050 |
| 200 kg | 60 |
16 |
KLB-KS16-U060 |
| 200 kg |
20 |
KLB-KS20-U060 | |
| 300 kg | 80 | 16 | KLB-KS16-U080 |
| 300 kg | 80 | 20 | KLB-KS20-U080-INOX |
| 300 kg | 80 | 20 | KLB-KS20-UO80-N |
| 400 kg | 100 | 16 | KLB-KS16-U100 |
| 400 kg | 120 | 20 | KLB-KS20-U120 |
| 500 kg | 80 | 20 | KLB-KS20-U080 |
| 1300 kg | 200 | 20 | KLB-KS20-U200 |
Zweilagiges Rad
| Tragfähigkeit für 2 Räder | Durchmesser | Für Schiene | Code |
|---|---|---|---|
| 1 200 kg | 160 | 20 | KLB-KS-V160-2 |
| 1 300 kg | 200 | 20 | KLB-KS20-U200 |
| 1 800 kg | 160 | 20 | KLB-KD20-U160 |

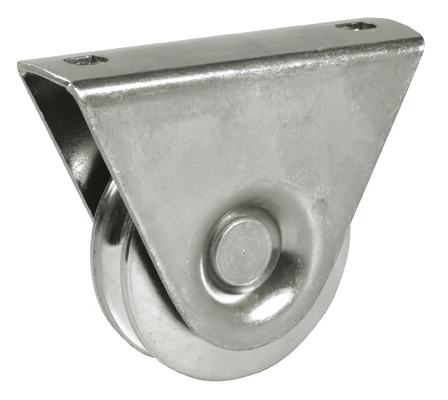

Rad mit Halterung
| Tragfähigkeit für 2 Räder | Durchmesser | Für Schiene | Code |
|---|---|---|---|
| 120 kg | 50 | 16 | KLB-KK16-U050 |
| 150 kg | 60 | 16 | KLB-KK16-U060 |
| 150 kg | 60 | 16 | KLB-KK16-U060N-INOX |
| 200 kg | 80 | 16 | KLB-KK16-U080N-INOX |
| 200 kg | 80 | 20 | KLB-KK20-U080N-INOX |
| 300 kg | 80 |
16 | KLB-KK16-U080 |
| 300 kg | 60 | 16 | KLB-KK16-U060-INOX |
| 300 kg | 90 | 16 | KLB-KK16-U090 |
| 350 kg | 100 |
16 | KLB-KK16-U100 |
| 400 kg | 80 | 20 | KLB-KK20-U080 |
| 400 kg | 80 | 16 | KLB-KK16-U080-INOX |
| 460 kg | 100 | 20 | KLB-KK20-U100 |

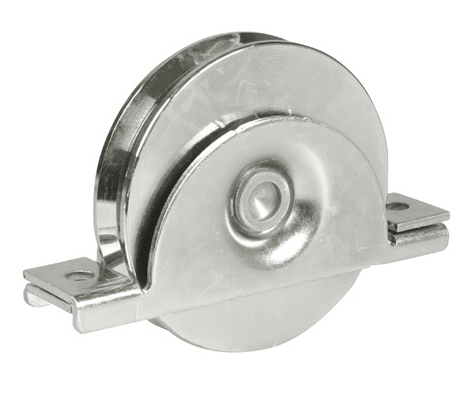

Eingelassene Rolle zum Anschrauben oder Anschweißen
Anschweißbare Rollen haben den Produktcode KZ, anschraubbare Rollen hingegen den Produktcode KO.
| Tragfähigkeit für 2 Rollen | Durchmesser | Für die Laufschiene | Code |
|---|---|---|---|
| 120 kg | 50 | 16 | KLB-KO16-U050 |
| 150 kg | 60 | 16 | KLB-KO16-U060 |
| 150 kg | 60 | 16 | KLB-KZ16-U060 |
| 150 kg | 60 | 16 | KLB-KO16-U060N-INOX |
| 200 kg | 80 | 16 | KLB-KO16-U080-INOX |
| 200 kg | 80 | 16 | KLB-KO16-U080N-INOX |
| 250 kg | 80 | 16 | KLB-KO16-U080 |
| 250 kg | 90 | 16 | KLB-KO16-U090 |
| 250 kg | 80 | 20 | KLB-KO20-U080 |
| 250 kg | 80 | 20 | KLB-KO20-U080-INOX |
| 250 kg | 80 | 20 | KLB-KO20-U080-N |
| 300 kg | 100 | 16 | KLB-KO16-U100 |
| 300 kg | 80 | 16 | KLB-KZ16-U080 |
| 300 kg | 90 | 16 | KLB-KZ16-U090 |
| 300 kg | 100 | 20 | KLB-KO20-U100 |
| 300 kg | 100 | 20 | KLB-KO20-U100-INOX |
| 350 kg | 100 | 16 | KLB-KZ16-U100 |
| 600 kg | 140 | 20 | KLB-KO20-U140 |
In unserem Sortiment finden Sie auch Rollen in H-Form:
| Tragfähigkeit für 2 Rollen | Durchmesser | Code |
|---|---|---|
| 80 kg | 50 | KLB-KS-H050 |
| 100 kg | 60 | KLB-KS-H060 |
| 200 kg | 80 | KLB-KS-H080 |
| 200 kg | 60 | KLB-KS-S060 |
| 300 kg | 80 | KLB-KS-S080 |
| 400 kg | 100 | KLB-KS-S100 |
