Verankerung eines Schiebetors

Die Verankerung eines Schiebetors ist:

  • notwendig für die einwandfreie Funktion bzw. Bewegung des Schiebetors
  • Sie gewährleistet nicht nur die geradlinige Bewegung des Torflügels, sondern auch dessen Ausrichtung in vertikaler Richtung
  • Sie überträgt die Kräfte, die durch die Torkonsole wirken, auf das Betonfundament und muss daher ausreichend dimensioniert sein

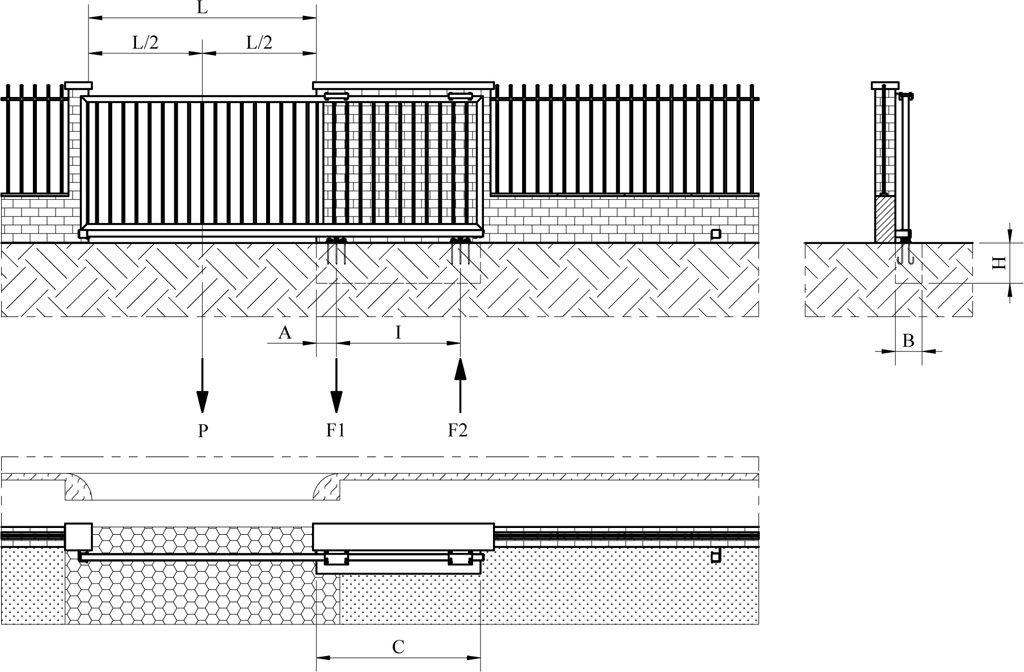

Zeichnung des Schiebetors

Legende zur Zeichnung:

A – Abstand zwischen der Mitte des Laufwagens 1 und dem Beginn der Durchfahrt L (in m)
B – Breite des Betonfundaments (in m)
C – Länge des Betonfundaments (in m)
H – Tiefe des Betonfundaments (in m)
I – Abstand zwischen den Mittelpunkten der Laufwagen (in m)
L – Durchfahrtsbreite des Tors (in m)
L/2 – halbe Durchfahrtsbreite L (in m)
P – Gewicht des Tors, das in der Mitte der Durchfahrtsbreite wirkt
F1 – Druckkraft auf Laufwagen 1 (in kg)
F2 – Zugkraft auf Laufwagen 2 (in kg)
Y – Rohdichte (Dichte) des Betons (2400kg/m3)
W – Gewicht des Betonfundaments (in kg)

Berechnung der maximalen Belastung von Laufwagen F1 und F2

Formel

Berechnung der maximalen Belastung des Torlaufwagens

Beispiel

Berechnungsbeispiel für die maximale Belastung des Torlaufwagens

Berechnung des Abstands I zwischen den Mittelpunkten der Laufwagen

Formel

Berechnung des Abstands zwischen den Mittelpunkten der Laufwagen

Beispiel

Berechnungsbeispiel für den Abstand zwischen den Mittelpunkten der Laufwagen

Berechnung des Gewichts W des Betonfundaments und seiner Länge C

Formel

Berechnung des Gewichts und der Länge des Betonfundaments für ein Schiebetor

Beispiel

Berechnungsbeispiel für Gewicht und Länge des Betonfundaments eines Schiebetors
