Welche Arten von Toren gibt es? Vergleich von Schiebetoren
Freitragende, schienengeführte und hängende Tore
Ein Schiebetor ist ein Tor, das sich durch eine Schiebebewegung öffnen und schließen lässt. Diese Tore werden in drei Typen unterteilt: freitragende, schienengeführte und hängende Tore.
 |
 |
 |
| Freitragendes Tor | Schienengeführtes Tor | Hängendes Tor |

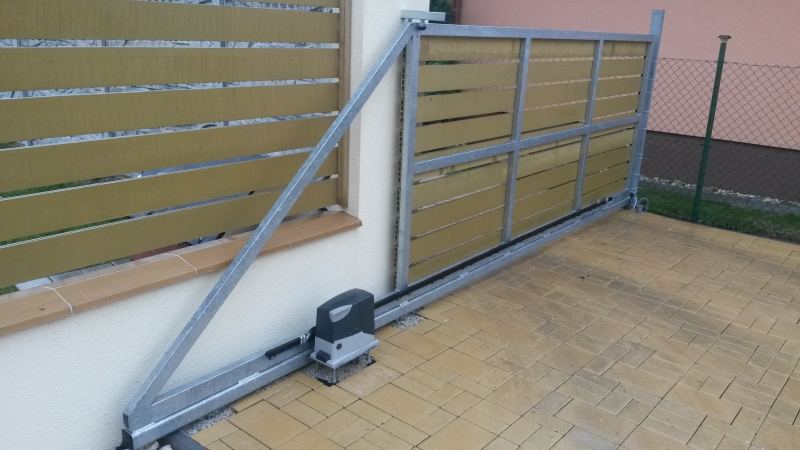

Freitragendes Schiebetor
Das freitragende Tor gehört heute zu den beliebtesten und modernsten Arten, ein Tor zu öffnen.. Der Verankerungsmechanismus (Tragrollen) befindet sich außerhalb der Durchfahrt, und das tragende C-Profil, an das die Torkonstruktion angeschweißt ist, verläuft einige Zentimeter über dem Boden (ca. 10 cm). Daher zählt der wartungsfreie Betrieb zu den größten Vorteilen dieses Tors.
Weitere Vorteile sind:
- wartungsfreier Betrieb – von allen Tortypen der geringste Wartungsaufwand
- zuverlässiger Betrieb im Winter
- keine Eingriffe in die Fahrbahn
- lange Lebensdauer
- Schiebesystem, dessen Verankerung außerhalb der Durchfahrt liegt
Andererseits benötigt ein freitragendes Tor mehr Platz als andere Tore. Um den insgesamt benötigten Platz zu ermitteln, müssen wir zum Durchfahrtsmaß auch den Platz hinzurechnen, der zum Öffnen des Tors benötigt wird. Diesen berechnen wir, indem wir die Durchfahrtsbreite mit dem Faktor 1,4 multiplizieren.
Beispiel: Bei einer Durchfahrt (Breite zwischen den Pfosten) von 4 Metern benötigen Sie insgesamt 4*1,4=5,6 Meter zum Öffnen des freitragenden Tors plus 4 Meter Durchfahrtsbreite, also insgesamt 9,6 Meter.
Das Tor benötigt nämlich einen sogenannten Ausgleichsteil (oft als abgeschrägter Teil am Torende zu erkennen). Technisch gesehen handelt es sich dabei jedoch nicht um einen Gewichtsausgleich. Dieser Teil ist erforderlich, weil sich die Tragrollen außerhalb der Durchfahrt befinden und das Tor auf einer Führung zur Seite geschoben werden muss.
Wussten Sie schon?
Komponenten für Schiebetore können auch für andere Zwecke als das Öffnen eines Tors eingesetzt werden. Dieses System wird beispielsweise gerne zur Überdachung von Schwimmbecken verwendet, wobei gleichzeitig eine bewegliche Terrasse entsteht. Diese Lösung können Sie unter folgendem Link ansehen: Schwimmbadüberdachung mit Schiebesystem.
 |
 |
 |

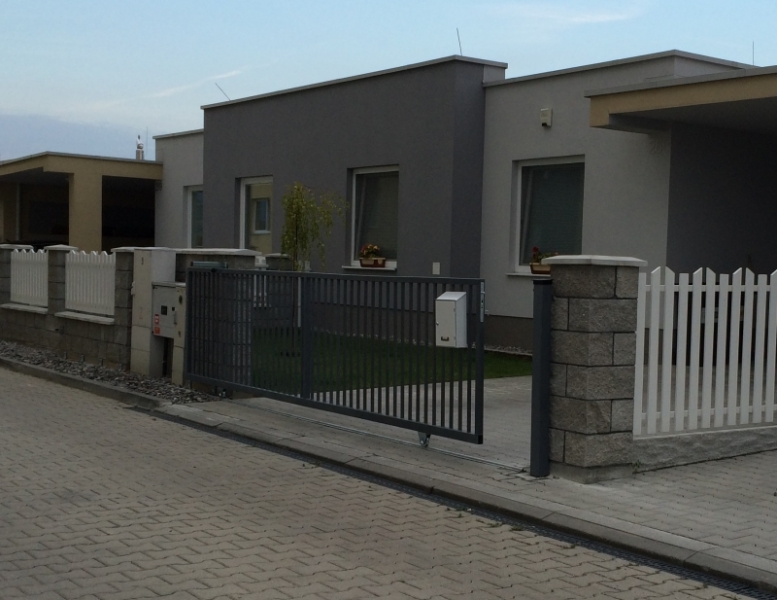

Schienengeführtes Schiebetor
Wie der Name schon sagt, benötigen schienengeführte Tore eine Laufschiene.. Die Schiene kann U- oder V-förmig sein. Für beide Ausführungen bieten wir passende Rollen an, die direkt an der Unterseite des Tors angeschraubt oder angeschweißt werden. Das Tor läuft anschließend auf diesen Rollen über die Schiene.
Dieser Tortyp ist günstiger in der Anschaffung und benötigt außerdem weniger Platz. Weitere Vorteile sind::
- niedrigerer Anschaffungspreis
- geringerer Platzbedarf – der Platz zum Öffnen des Tors entspricht der Durchfahrtsbreite (+30 cm Überdeckung)
- kein Fundamentaushub erforderlich, wie er bei den Verankerungswagen eines freitragenden Tors nötig ist
- kein Fundamentaushub erforderlich, wie er bei den Verankerungswagen eines freitragenden Tors nötig ist
Das Tor erfordert jedoch einen gewissen Pflegeaufwand.. Die auf der Schiene laufenden Rollen müssen ungehindert passieren können – sie dürfen weder durch Steinchen noch im Winter durch Eis behindert werden.
Der Platzbedarf für ein schienengeführtes Tor lässt sich schnell ermitteln. Die Durchfahrtsbreite entspricht dem Platz, der zum Öffnen benötigt wird..
Beispiel: Bei einer Durchfahrt (Breite zwischen den Pfosten) von 4 Metern benötigen Sie insgesamt 4 Meter zum Öffnen des schienengeführten Tors plus 4 Meter Durchfahrtsbreite plus 30 cm Überdeckung (Reservefläche), also insgesamt 8,3 Meter.
 |
 |
 |
Hängendes Schiebetor
Ein hängendes Tor ist kein typisches Eingangstor, wird jedoch häufig als „Abtrennung“ oder Schiebewand oder Schiebetür in verschiedenen Schuppen, Scheunen sowie in Lagerhallen und Hallen eingesetzt.
Das tragende C-Profil und die Laufwagen befinden sich im oberen Bereich der Konstruktion.. Das C-Profil kann mit oberen oder seitlichen Halterungen befestigt werden. Im C-Profil laufen zwei- oder vierrädrige Laufwagen, die direkt am Torflügel (der Tür) montiert sind, der geöffnet bzw. zur Seite geschoben werden soll. Im unteren Bereich befinden sich nur noch Anschläge und zusätzliche Führungsrollen.
Zu den wichtigsten Vorteilen dieses Deckensystems gehören:
- niedrigerer Anschaffungspreis
- einfache Montage
- vielfältige Einsatzmöglichkeiten
Es gibt wirklich viele Möglichkeiten, ein hängendes System einzusetzen.. Unsere Kunden haben mit einem hängenden System beispielsweise Folgendes realisiert: Absicherung von Containerstellplätzen, Eingang zu einem Pferdestall oder verschiebbare Terrassenüberdachung.
 |
 |
 |
