Betonfundament für ein freitragendes Schiebetor
Betonfundament für ein freitragendes Schiebetor:
- sorgt für die Stabilität des freitragenden Schiebetors
- Durch sein Eigengewicht gleicht es das Gewicht des Tors aus, verhindert so ein Umkippen und leitet die Kräfte in den Baugrund ab. Deshalb sollten die optimalen Fundamentabmessungen eingehalten werden.
Text überspringen und Zeichnungen ansehen >>
Optimale Fundamentabmessungen
Die optimalen Fundamentabmessungen zur Verankerung eines freitragenden Schiebetors hängen von mehreren Faktoren ab, die sich gegenseitig beeinflussen. Der grundlegende Parameter des Tors ist die Durchfahrtsbreite, die das Tor ausfüllt (Abstand von Pfosten zu Pfosten).
Das Tor ragt etwa 20 cm über dieses Maß hinaus, um die Befestigung und Führung des Tors zu ermöglichen. Zu diesem Maß muss der Teil der Konstruktion hinzugerechnet werden, der das Tor in geschlossenem Zustand hält und dafür sorgt, dass das freitragende Tor wie ein frei schwebender Kragarm wirkt. Dieser Teil kann je nach erforderlicher Tragfähigkeit des Tors oder den Platzverhältnissen auf dem Grundstück variieren (zum Beispiel, wenn Sie wenig Platz für ein freitragendes Tor haben). Die Gesamtlänge der von uns vorgeschlagenen Tore ist daher üblicherweise etwa 45 % größer als die Durchfahrtsöffnung (entsprechend ausreichend Platz zum Öffnen des Tors vorsehen).
Das Tor wird über Laufwagen im Fundament verankert. Sie ermöglichen die Bewegung des Tors und übertragen die Zug- und Druckkräfte aus dessen Gewicht. Ihre richtige Positionierung ist wichtig. Damit Fundament und Toranlage möglichst wenig belastet werden, müssen die Laufwagen möglichst weit voneinander entfernt angeordnet werden. Sie dürfen jedoch nicht zu weit auseinanderliegen. Das bedeutet, dass die Rollen der Laufwagen in den Endpositionen des Tors weder aus dem Führungsprofil herauslaufen noch gegen Endanschläge stoßen dürfen; diese sind im Inneren des C-Führungsprofils montiert.
Für gängige Torbreiten zwischen 2,5 und 10,0 m geben wir empfohlene Fundamentabmessungen. Bei abweichenden Abmessungen kann ein geeigneter Wert zwischen den benachbarten Größen gewählt werden. Die Torhöhe hat keinen Einfluss auf die Größe des Betonfundaments. Die Fundamentabmessungen sind auf sichere und wirtschaftliche Maße ausgelegt und berücksichtigen eine möglicherweise geringere Qualität des Baugrunds am Montageort (daher haben wir die von uns empfohlenen Maße leicht überdimensioniert). Bei der Mindesttiefe der Fundamente sollte wegen der frostfreien Tiefe des Bodens eine Tiefe von 80 cm gewählt werden (die frostfreie Tiefe beträgt in der Gemeinde Oravská Polhora 127 cm und in der Gemeinde Patince 78 cm). Das Fundament ist für die Tragfähigkeit einer Toranlage aus gängigen und von uns bevorzugten Profilen (80x40x2mm, 60x40x2mm, 40x40x2mm) ausgelegt.
Natürlich können Sie die Fundamentabmessungen an Ihre konkreten Anforderungen anpassen. Dabei müssen Sie jedoch stets Folgendes berücksichtigen: Gesamtabmessungen des Tors – Abmessungen der Laufwagen – Platz für einen möglichen elektrischen Torantrieb (und die dazugehörige Verkabelung) – Qualität des Baugrunds – ausreichendes Gegengewicht des hinteren Fundaments (bei langen Toren mit einer Durchfahrtsbreite von mehr als 6,5 m) – Mindestabstand der Bohrungen für die Anker zum Fundamentrand.
Einfach gesagt …
Die empfohlenen Zeichnungen eignen sich für 90 % der Fälle. Wenn Sie sich daran halten, gelingt das Vorhaben. Natürlich ist dies nicht die einzig richtige Vorgehensweise; je nach Situation können Sie alle Maße anpassen.
I. Fundament für ein freitragendes Schiebetor mit einer Durchfahrtsbreite bis 6,5 m
LEGENDE ZU DEN ABBILDUNGEN:
X – Abstand zwischen den Montageplatten (bei Toren bis 6,5 m)
ŠP – lichte Durchfahrtsbreite
MD – Montageplatte des Laufwagens (Abmessungen der Montageplatte für die jeweilige Variante des Laufwagens).
Y – empfohlener Mindestabstand zum Fundamentrand (bestimmt, wie weit das Tor vom Zaun absteht). Der Wert hängt von den jeweiligen Bedingungen ab; empfohlen wird jedoch ein Bereich von 50–100 mm.
* – Platz, der für den Antrieb oder gegebenenfalls einen Pfosten für die seitliche Führung genutzt werden kann

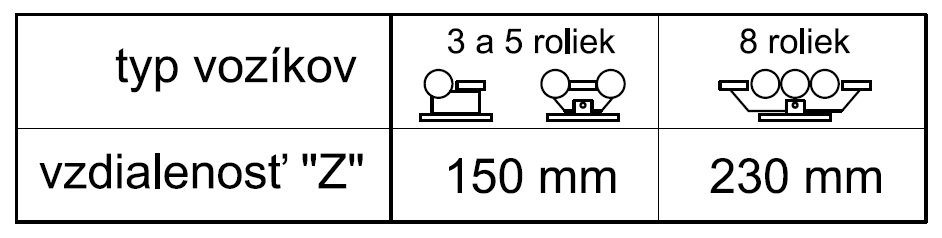

Z – Abstand der Montageplatte (MD) von der Durchfahrtskante (ŠP); abhängig vom Laufwagentyp:

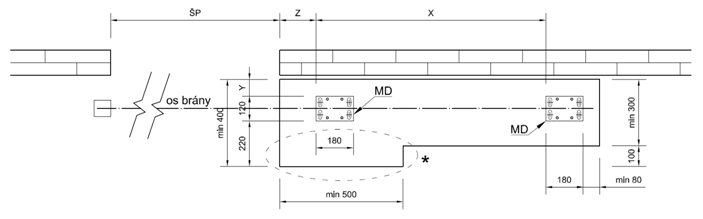

Fundamentzeichnung

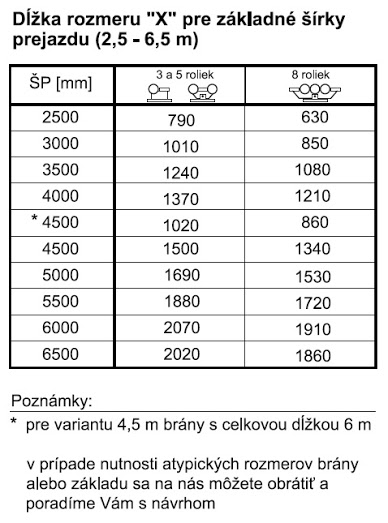

Berechnung des Werts X
II. Fundament für ein freitragendes Schiebetor mit einer Durchfahrtsbreite über 6,5 m
Aus Gründen der Wirtschaftlichkeit werden Fundamente für Tore mit einer Durchfahrtsbreite über 6,5 m als zwei separate Fundamente mit unterschiedlichen Abmessungen ausgeführt, da sie unterschiedliche Funktionen erfüllen.
LEGENDE ZU DEN ABBILDUNGEN:
X – Abstand zwischen den Fundamenten (bei Toren über 6,5 m)
ŠP – lichte Durchfahrtsbreite
MD – Montageplatte des Laufwagens
Y – empfohlener Mindestabstand zum Fundamentrand (bestimmt, wie weit das Tor vom Zaun absteht). Der Wert hängt von den jeweiligen Bedingungen ab; empfohlen wird jedoch ein Bereich von 50–100 mm.
* – Platz, der für den Antrieb oder gegebenenfalls einen Pfosten für die seitliche Führung genutzt werden kann

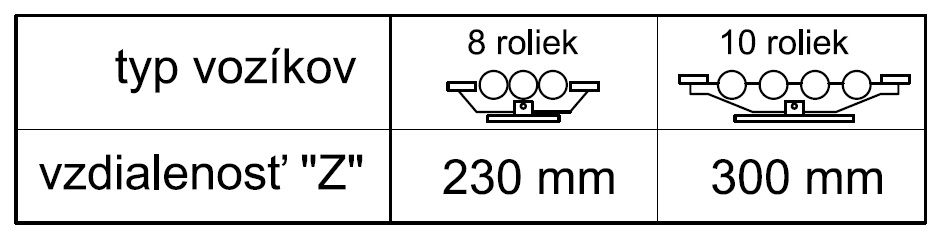

Z – Abstand der Montageplatte (MD) von der Durchfahrtskante (ŠP); abhängig vom Laufwagentyp:

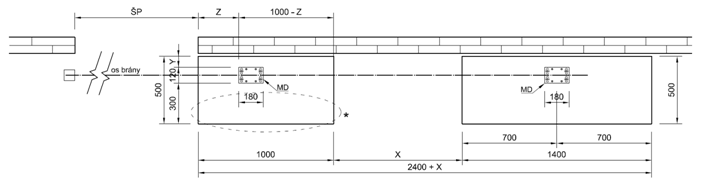

Fundamentzeichnung

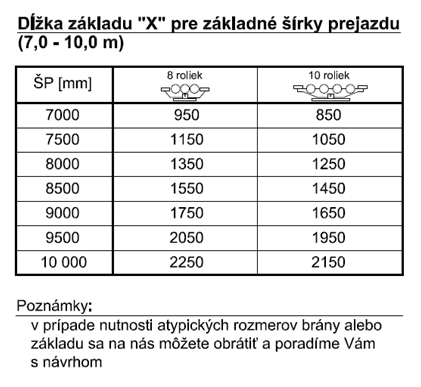

Berechnung des Werts X
Für weitere Informationen kontaktieren Sie uns und schildern Sie uns Ihr Projekt. Wir beantworten Ihre Fragen so gut wir können.
Autor: Ing. Ján Kubíček
Hinweis: Alle empfohlenen Vorgehensweisen können je nach Situation abweichen. Die Empfehlungen werden nach eigenem Ermessen des Monteurs angewendet. Die beschriebenen Techniken sind nicht verbindlich und stellen nicht die einzige Vorgehensweise dar. Der Autor übernimmt keine Verantwortung für Schäden, die durch die Befolgung der Empfehlungen entstehen.
