Selbst gebautes Teleskop-Schiebetor – Senica
Verwendete Komponenten:
CP-80-6 (2x) - C-Profil 80x80x5 mm, Fe

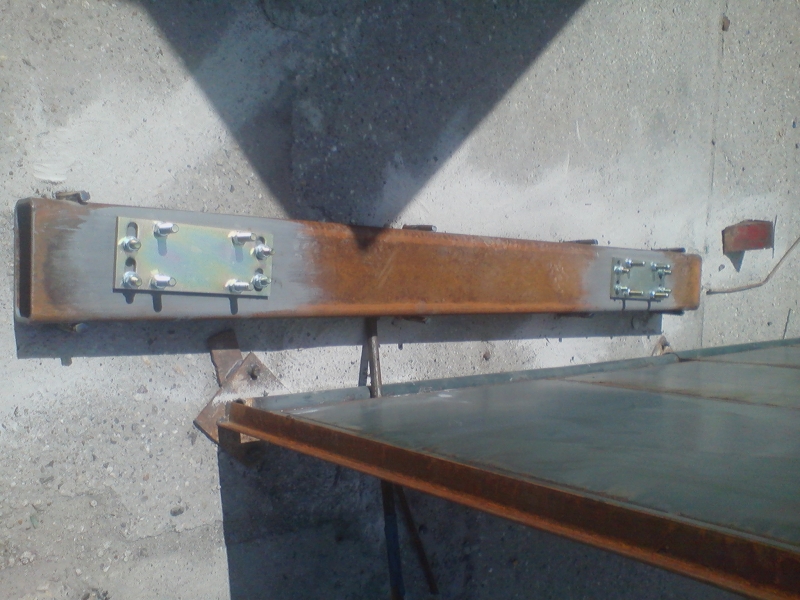

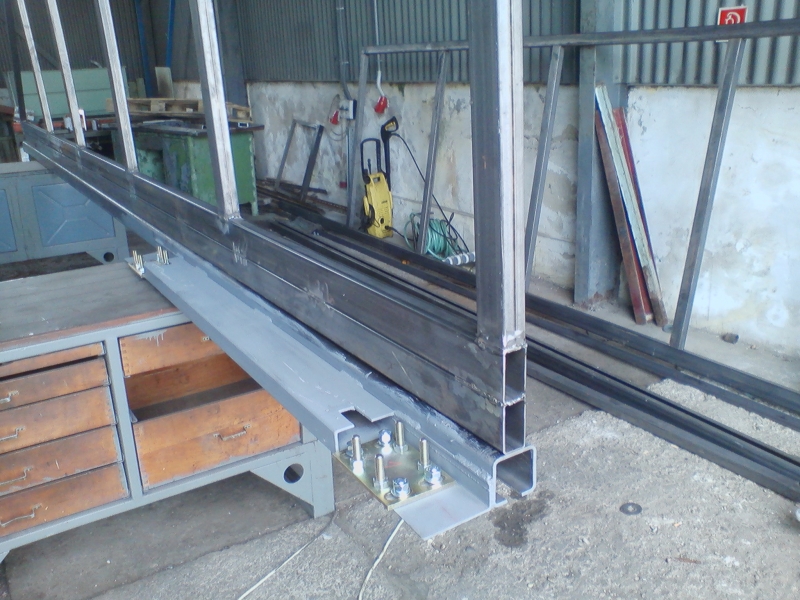

V-15-1 (2x) - Verstellbarer Pendellaufwagen, 10 Rollen mit Montageplatte B
V-07-1 (2x) - Verstellbarer Pendellaufwagen, 8 Rollen mit Montageplatte
SN-2-80 - Untere Einlaufrolle mit Anschlag
DK-1-90 - Einlauf-Tasche – unterer Anschlag

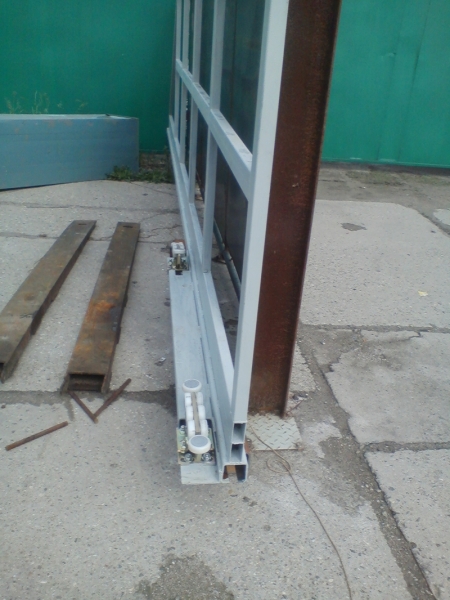

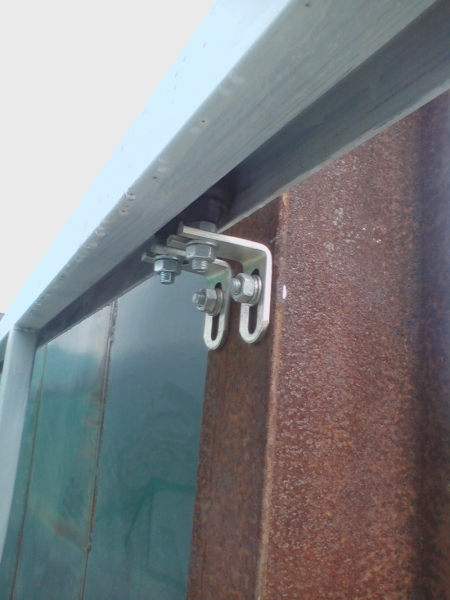

BR-43G (4x) - Seitenführung mit gummierter Rolle
D-1 - Innerer Anschlag für C-Profil
ZH-04 - Hakenriegelschloss für Schiebetore D
ZC-19 - Vierkant-Endkappe
Neuheit!
Aktuell haben wir den gesamten Mechanismus für ein Teleskoptor im Angebot. Er eignet sich sowohl für freitragende als auch für schienengeführte Tore. Außerdem sind Anleitungen für Teleskoptore und technischer Support verfügbar.

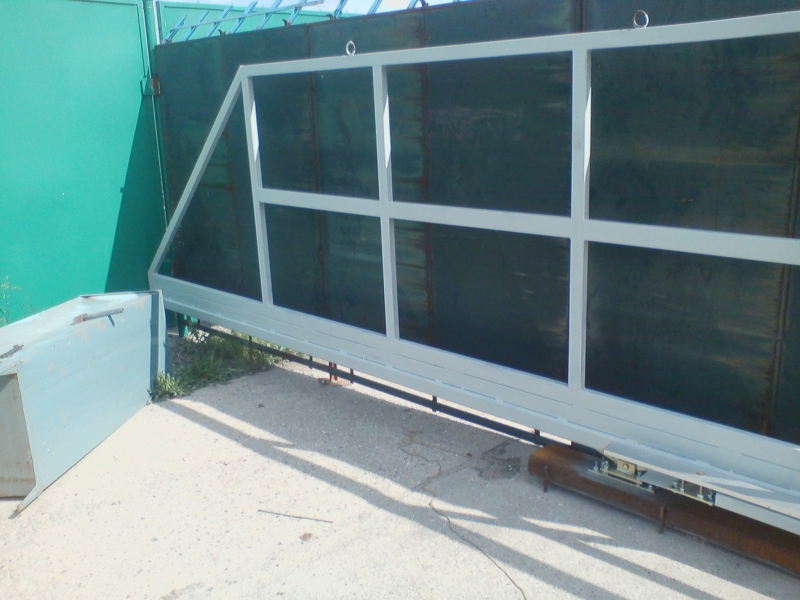

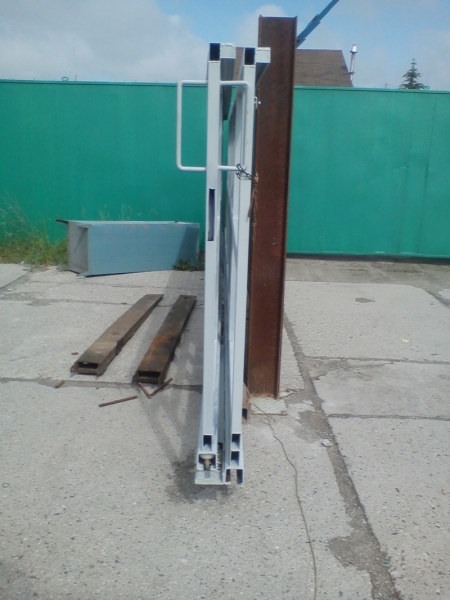

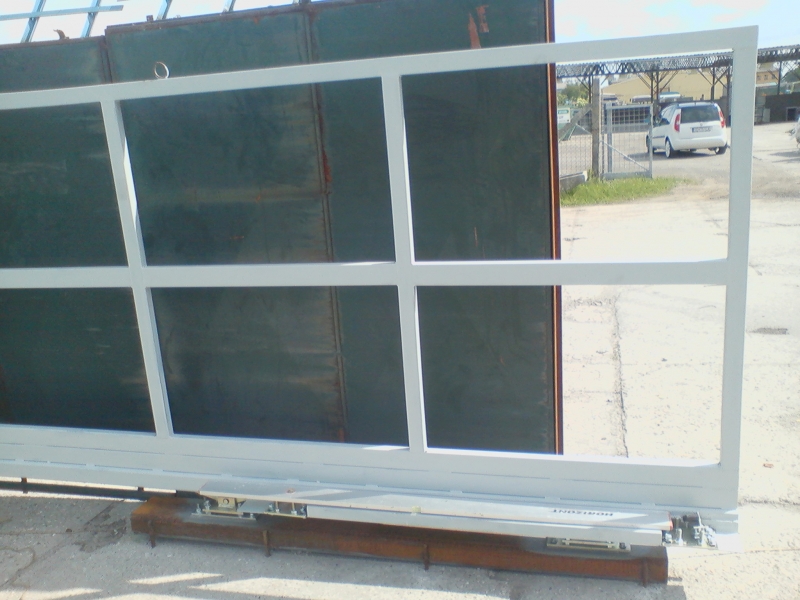

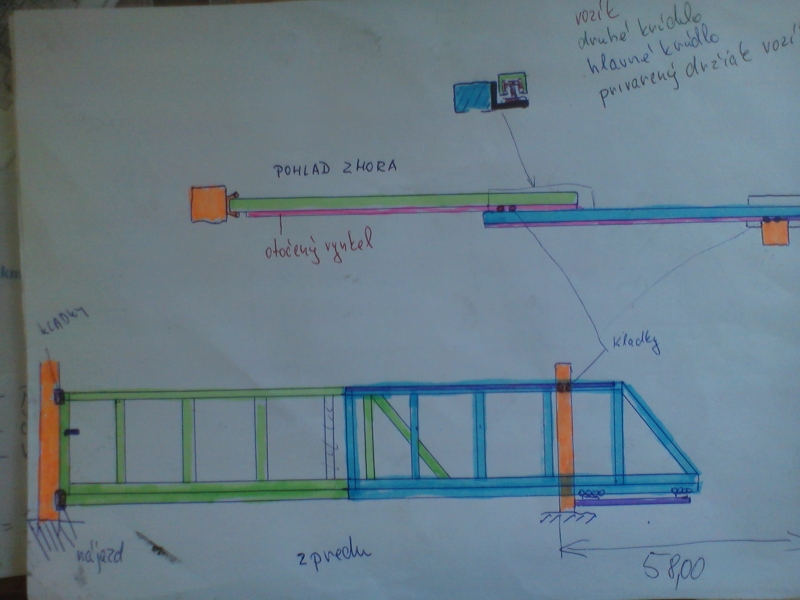

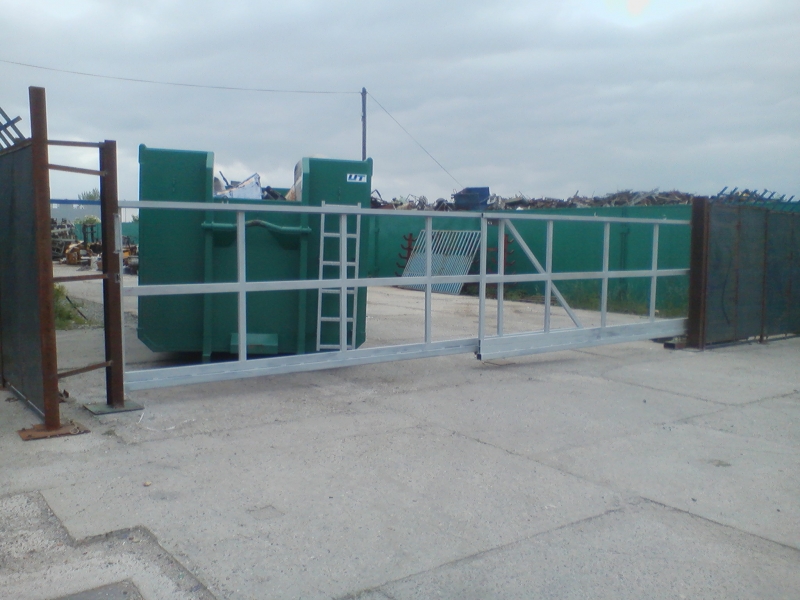

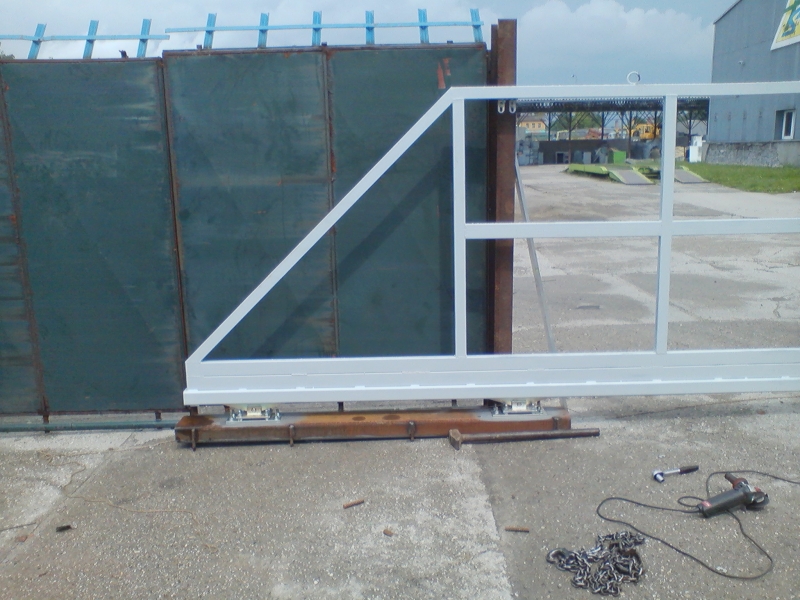

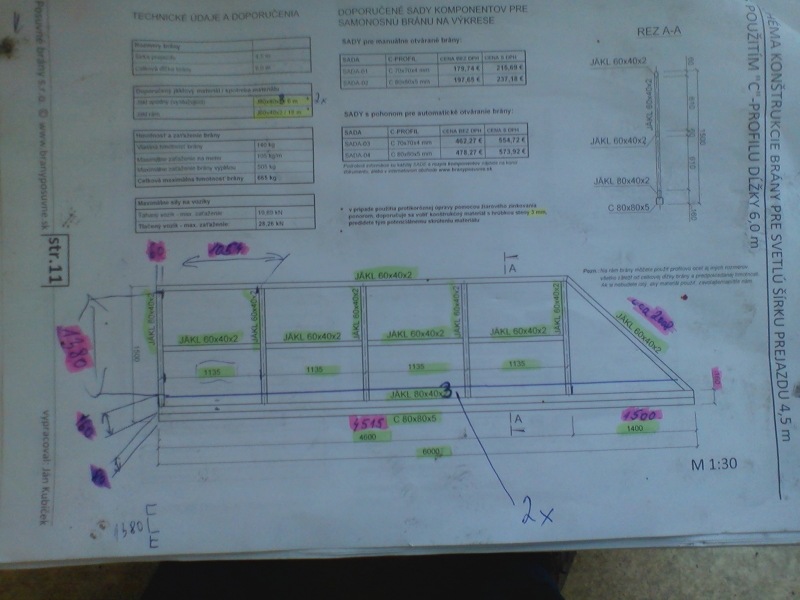

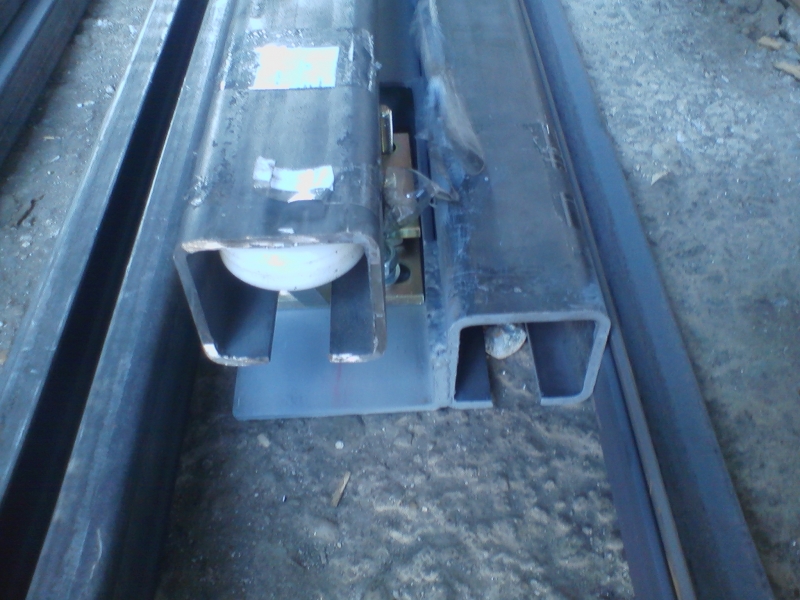

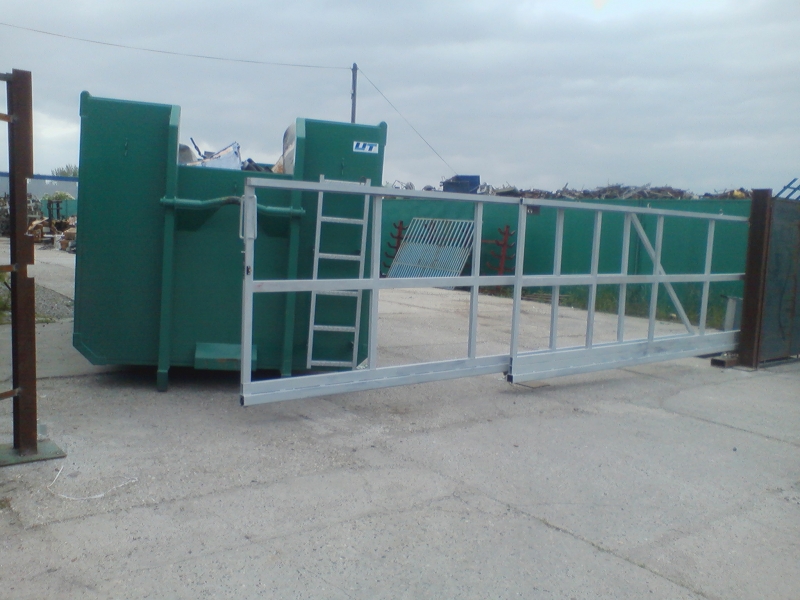

Freitragendes Teleskop-Schiebetor in Eigenleistung realisiert. Es besteht aus zwei Teilen, die zusammen eine Durchfahrtsbreite von 9m abdecken. Die Torflügel sind über die Seitenführung BR43-G miteinander verbunden und laufen in einem L-Profil. Das Tor wird manuell geöffnet. Für eine spätere Automatisierung kann an der Unterseite des Tores ein einfacher Mechanismus angebracht werden, für den ein Stahlseil und zwei Lager benötigt werden. Dieser Mechanismus überträgt die Antriebskraft von einem Torflügel auf den anderen. Der vom Antrieb weiter entfernte Torflügel bewegt sich dann doppelt so schnell wie der näher am Antrieb liegende Torflügel.
