Teleskopisches Schiebetor mit Laufschiene – zweiteilig – Kálnica

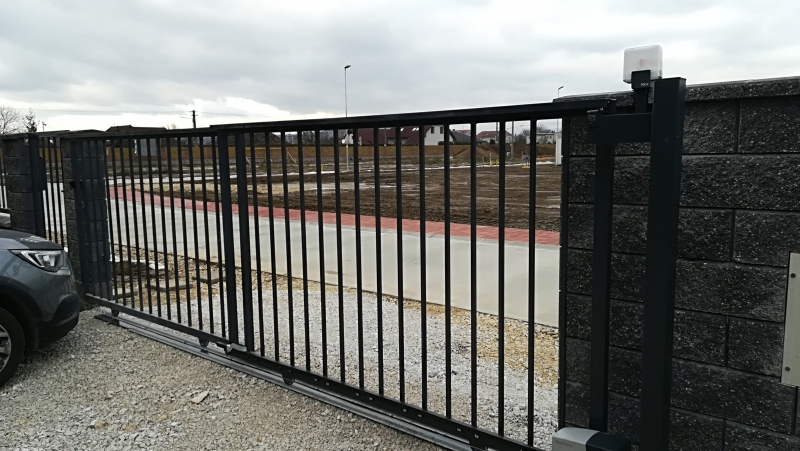

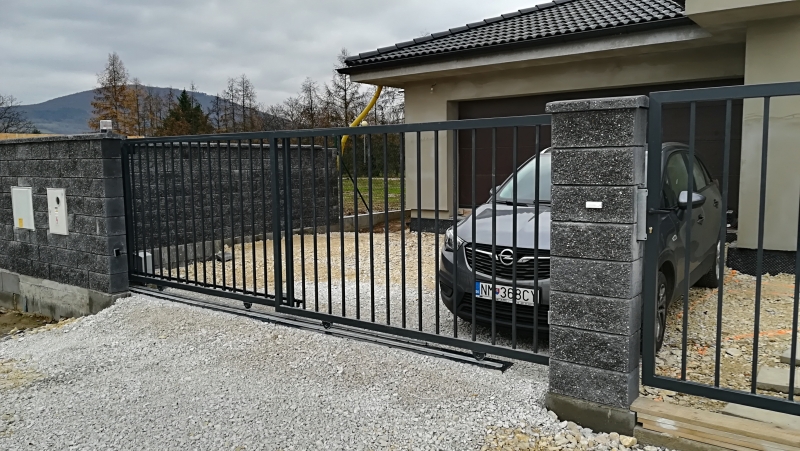

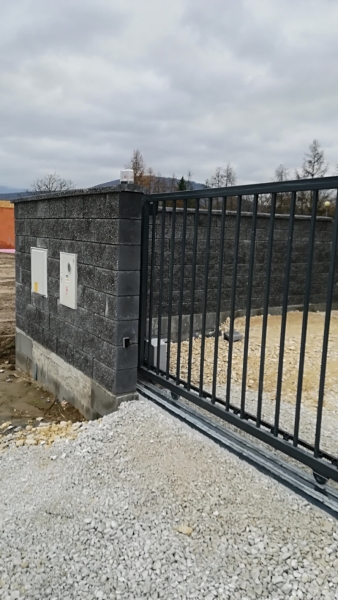

Wenn auf dem Grundstück nur wenig Platz zum Öffnen des Tors zur Seite ist, bietet sich ein Teleskop- Schiebetor mit Laufschiene als Lösung an. Beide Torflügel bewegen sich gleichzeitig. Ein Stahlseil und zwei Umlenkrollen übertragen die Kraft von einem Flügel auf den anderen.

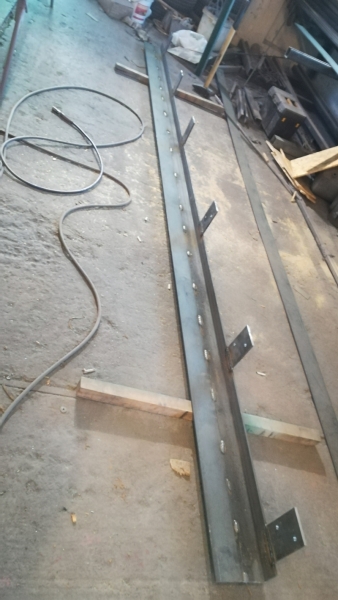

Außerdem können Sie sehen, dass das Tor in einen Bereich einfährt, in dem die Laufschiene bereits außerhalb des Betonfundaments liegt. Dieses Problem wurde durch einen zusätzlichen Unterbau gelöst, der das fehlende Fundament ersetzt.
Neu!
Derzeit haben wir den kompletten Mechanismus für ein Teleskoptor. Er eignet sich sowohl für freitragende Tore als auch für Schiebetore mit Laufschiene. Anleitungen für Teleskoptore und technischer Support sind ebenfalls verfügbar.
Verwendete Komponenten:
KLB-KZ16-U090 - 4 Stk. eingelassene, anschweißbare Laufrolle 90 mm für U16-Laufschiene
KLB-KOL16-US-ZN6 - 2 Stk. Laufschiene zum Aufschrauben für Schiebetore, verzinkt, 6 m, Form U16
VVR-3-G 1 Stk. obere Führung mit zwei verstellbaren Rollen
KLB-KS-V080 2 Stk. einzelne Laufrolle 80 mm für V-Laufschiene
NL-LA3 - 10 Stk. Edelstahlseil, 3 mm, 7 × 7 Drähte
BR-43G 4 Stk. seitliche Führung, gummierte Kunststoffrolle, Durchmesser 43 mm

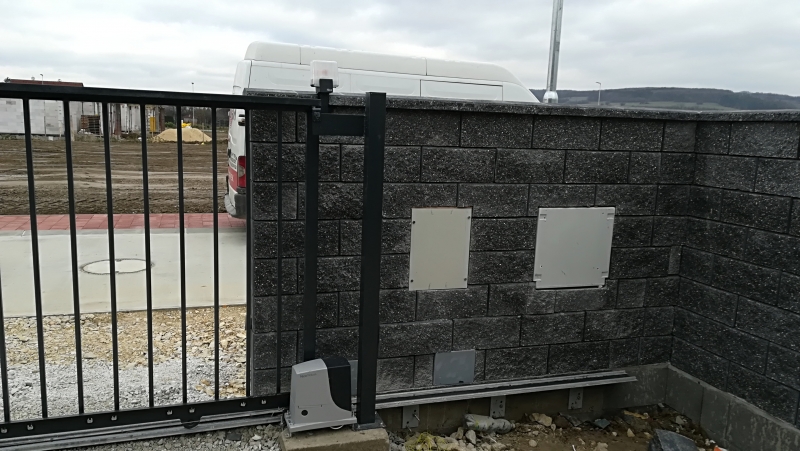

NICE-RB600-F Antriebssatz für Schiebetore bis 600 kg, NICE Robus
