Antriebsset für Schiebetore bis 1000 kg NICE Rox ROX1000 (B)
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
auf Lager
566,54 € inkl. MwSt.
| Gewicht |
|---|
| 11 kg |
Produktbeschreibung Antriebsset für Schiebetore bis 1000 kg NICE Rox ROX1000 (B)
NICE Rox ROX1000 ist der Nachfolger des Antriebs ROBO 1000
Antrieb NICE Rox ROX1000 ist ausgelegt für Schiebetore mit einem Gewicht bis 1000 kg und einer Durchfahrtsbreite bis 8 m (empfohlene Länge maximal 5m). Er verfügt über einen elektromechanischen Endschalter. Der Antrieb ist nichtreversierbar.
Wichtige Eigenschaften des Antriebs ROX 1000: Der Antrieb ROX 1000 ist ein 230-V-Antrieb, der sich sehr einfach installieren lässt und über eine hohe Kraft verfügt.. Der Antrieb verfügt über eine manuelle Einstellung der Endlagen, eingeschränkte Anschlussmöglichkeiten für weitere Geräte und begrenzte Programmiermöglichkeiten. Dieser Antrieb eignet sich beispielsweise für ein Ferienhaus oder einen Ort, an dem keine Anbindung an ein Smart Home vorgesehen ist, sondern eher ein Arbeitstier gesucht wird, das öffnet und schließt. Er hat eine Geschwindigkeit und eine manuelle Krafteinstellung. Eine Teilöffnung ist nicht möglich. Er wird als Ersatz für ältere Antriebe (NICE ROBO) hergestellt.
Das gesamte Zubehör der Antriebe NICE ROBO ist mit den Antrieben NICE ROX kompatibel.
Wenn Sie also einen Antrieb NICE ROBO durch einen Antrieb NICE ROX ersetzen, können Sie das gesamte vorhandene Zubehör weiterverwenden:
- Lichtschranken
- Warnleuchte
- Schlüsselschalter
- alle Sender
Ein weiterer Vorteil ist der integrierte Empfänger, der mit Rolling Code arbeitet, aber auch ältere Festcode-Fernbedienungen empfangen kann. Er funktioniert also mit der Codierung FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4) und SMILO (SM2). Er eignet sich daher für Situationen, in denen Sie eine größere Anzahl von Festcode-Fernbedienungen haben.
| Das Set NICE-ROX1000-B enthält: | ||||
|---|---|---|---|---|
|
1 × | NICE Rox ROX1000 Antrieb | NICE-ROX1000-A | |
|
NICE Rox ROX1000 Antrieb mit Steuerung ROA40R10 und integriertem Empfänger, geeignet für ein Gesamtgewicht des Tores von bis zu 1000 kg und eine Durchfahrtsbreite von bis zu 8 m (empfohlene Länge maximal 5 m). |
Details
|
|||
|
1 × | NICE Flo2R-s-Funkfernbedienung | NICE-FLO2R-S | |
|
Handsender mit zwei Tasten zur Fernbedienung eines automatischen Tores. Damit können Sie zwei Geräte steuern oder einem Gerät zwei verschiedene Befehle geben. |
Details
|
|||
|
1 × | Montageanleitung |
Herunterladen
|
|
|
Montageanleitung mit Anschlusszeichnungen sowie Anleitungen zur Programmierung und zum Einlernen der Fernbedienungen. |
||||
Technische Eigenschaften NICE ROX 1000
| Stromversorgung | 230 V - 50/60 Hz |
|---|---|
| Leistungsaufnahme | 350 W |
| Schutzart | IP44 |
| Gewicht | 10 kg |
| Geschwindigkeit | 8,5 m/min |
| Kraft | 800 N |
| Max. Torgewicht | 1000 kg |
| Betriebstemperatur | -20°C bis +50°C |
| Steuergerät | ROA40R10 |
Handbücher und Dokumente zum Download

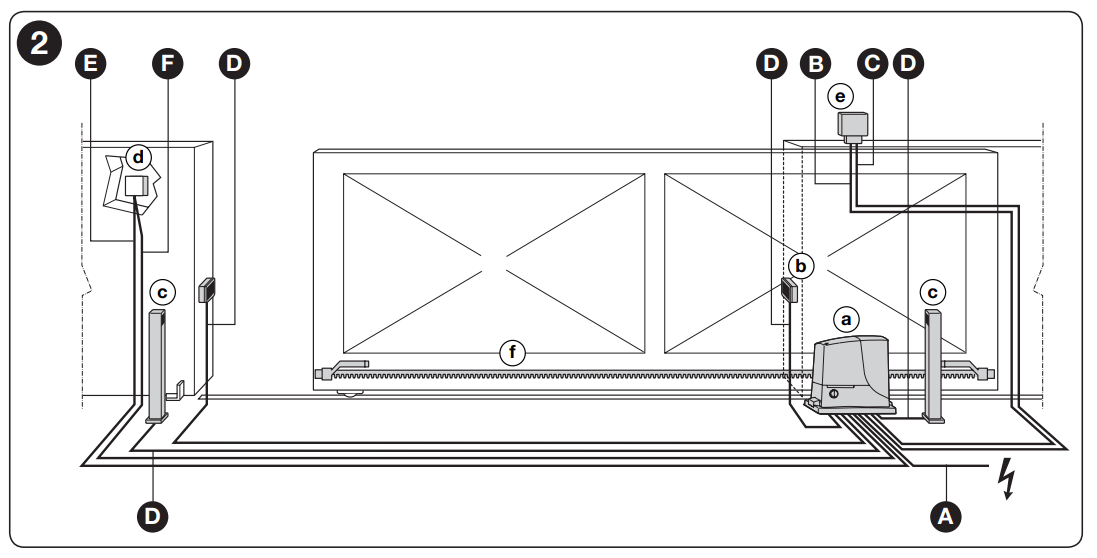

Arten von Elektrokabeln
| Anschluss | Kabeltyp | Maximale Länge | |
|---|---|---|---|
| A | STROMVERSORGUNG | 3 x 1,5 mm² | 30m * |
| B | BLINKLEUCHTE MIT ANTENNE | 1 Kabel: 2 x 1,5 mm² 1 Koaxialkabel Typ RG58 |
10m 10m (empfohlen < 5m) |
| D | LICHTSCHRANKEN | 1 Kabel: 2 x 0,25 mm² (TX) 1 Kabel: 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | SCHLÜSSELTASTER | 2 Kabel: 2 x 0,5 mm² ** | 20m |
** Ist das Stromversorgungskabel länger als 30 m, ist ein Kabel mit größerem Querschnitt erforderlich, z. B. 3 x 2,5 mm². Außerdem ist eine Schutzerdung in der Nähe des Antriebs erforderlich.
** Zwei Kabel mit 2 x 2,5 mm² können durch ein einziges Kabel mit 4 x 0,5 mm² ersetzt werden.

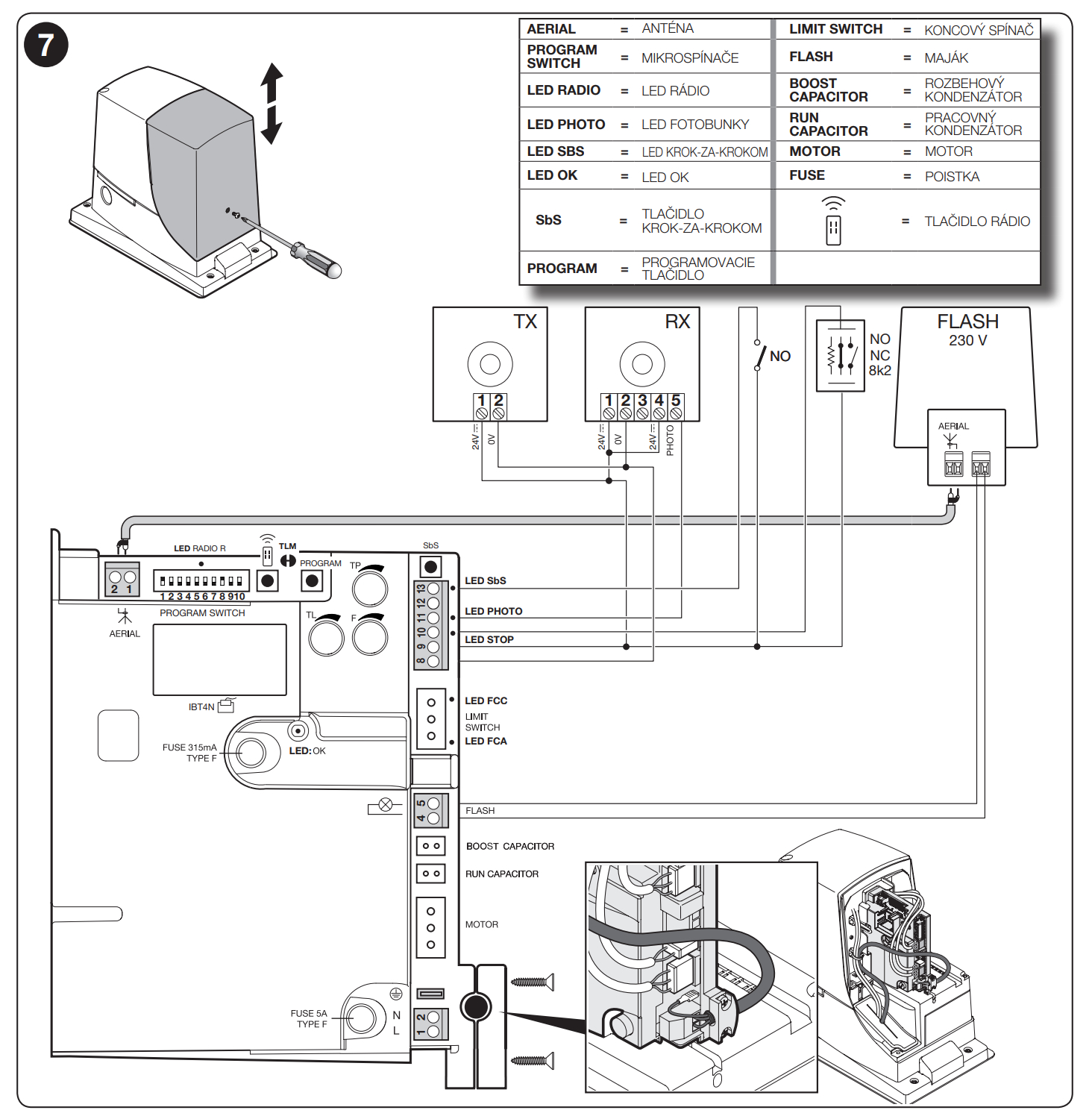

Anschluss am Steuergerät
Geräte hinzufügen oder entfernen
Geräte können jederzeit zum Automatisierungssystem hinzugefügt oder daraus entfernt werden. An den STOP-Eingang können verschiedene Gerätetypen angeschlossen werden, wie in den folgenden Abschnitten beschrieben. Nach Änderungen an der Konfiguration des Torantriebs muss der Einlernvorgang der Geräte wiederholt werden.
STOP-Eingang
Eingang, der den sofortigen Stopp des Bewegungsablaufs mit anschließender kurzer Richtungsumkehr auslöst.
An den Eingang können Geräte mit einem Schließerkontakt (NO), einem Öffnerkontakt (NC) oder Geräte mit einem konstanten Widerstand von 8,2 kΩ, beispielsweise Sicherheitskontaktleisten, angeschlossen werden. Das Steuergerät erkennt während des Einlernvorgangs der Geräte den Typ des am STOP-Eingang angeschlossenen Geräts.
Wird eine Abweichung vom eingelernten Zustand festgestellt, stoppt der Antrieb den Bewegungsablauf und führt eine kurze Richtungsumkehr aus. Mit entsprechenden Einstellungen können mehrere Geräte, auch unterschiedlicher Typen, an den STOP-Eingang angeschlossen werden:
- Mehrere NO-Geräte können ohne Begrenzung der Anzahl parallel geschaltet werden.
- Mehrere NC-Geräte können ohne Begrenzung der Anzahl in Reihe geschaltet werden.
- Mehrere Geräte mit einem konstanten Widerstand von 8,2 kΩ können hintereinander geschaltet werden; dabei ist nur ein Abschlusswiderstand von 8,2 kΩ erforderlich.
- NO- und NC-Geräte können kombiniert werden, indem die beiden Kontakte parallel geschaltet werden. Am NC-Kontakt muss dabei jedoch ein Widerstand von 8,2 kΩ angeschlossen werden. So lassen sich auch drei Geräte kombinieren: NO, NC und 8,2 kΩ.
Wird der STOP-Eingang zum Anschluss von Geräten mit Sicherheitsfunktion verwendet, gewährleisten nur Geräte mit einem konstanten Ausgangswiderstand von 8,2 kΩ die Fehlerkategorie III gemäß EN 13849-1.
Lichtschranken
Gehen Sie zum Hinzufügen eines Lichtschrankenpaares wie folgt vor: Schließen Sie die Empfänger (RX) direkt an die Klemmen 8 und 9 an.
Der Anschluss der Sender hängt davon ab, ob die Lichtschranken mit aktivierter Fototest-Funktion betrieben werden sollen oder nicht.
Fototest ist eine Funktion des Steuergeräts, die die Zuverlässigkeit der Sicherheitseinrichtungen erhöht und für die Kombination aus Steuergerät und Sicherheitslichtschranken die Kategorie II gemäß EN 13849-1 ermöglicht.
Beim Start eines Bewegungsablaufs werden die zugehörigen Sicherheitseinrichtungen überprüft. Der Ablauf beginnt nur, wenn alle in Ordnung sind.
Fällt der Test negativ aus (z. B. weil eine Lichtschranke durch Sonnenlicht geblendet wird oder ein Kurzschluss in den Kabeln vorliegt), erkennt das Steuergerät eine Störung; der Antrieb wird nicht gestartet und der Bewegungsablauf nicht ausgeführt.
Schließen Sie zum Hinzufügen eines Lichtschrankenpaares die Geräte wie nachfolgend beschrieben an.

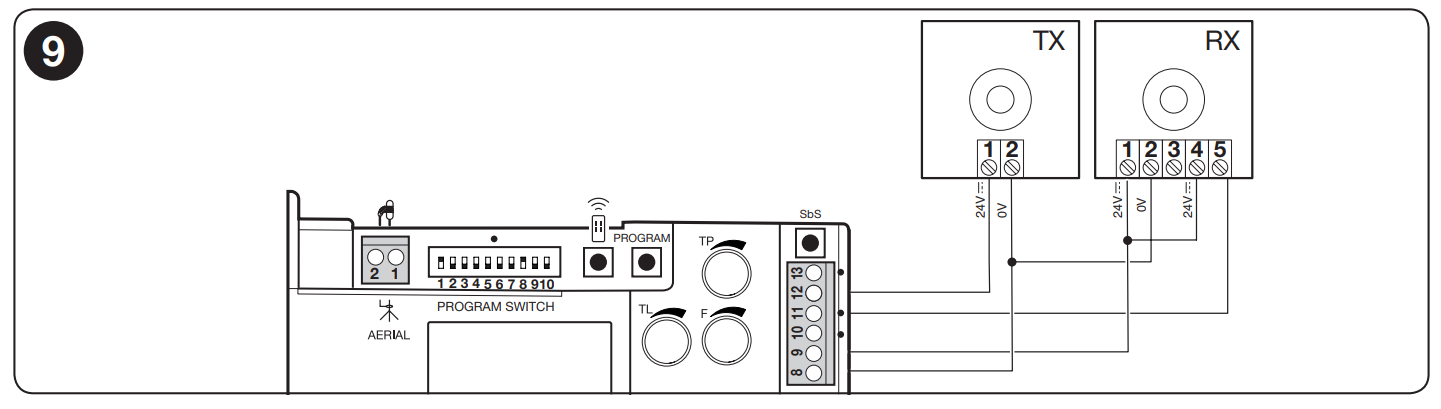

Anschluss ohne Fototest-Funktion:
Schließen Sie Empfänger und Sender direkt an den Zubehör-Ausgang des Steuergeräts (Klemmen 8 und 9) an.

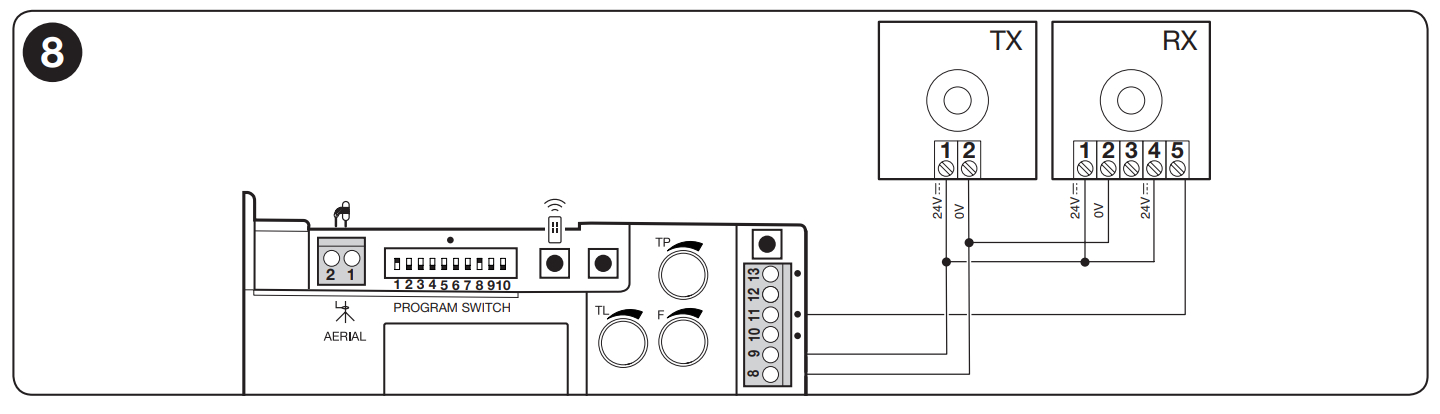

Anschluss mit Fototest-Funktion:
Schließen Sie die Empfänger direkt an den Zubehör-Ausgang des Steuergeräts (Klemmen 8 und 9) an. Die Stromversorgung der Lichtschrankensender erfolgt nicht über den Zubehör-Ausgang, sondern über den Fototest-Ausgang zwischen den Klemmen 8 und 12. Die maximale Stromaufnahme am Fototest-Ausgang beträgt 100 mA.
Zur Verwendung der Fototest-Funktion muss die Synchronisierung aktiviert werden, wie in der Montageanleitung der Lichtschranken beschrieben.
