Produktbeschreibung NICE OX4T – universeller externer Vierkanalempfänger mit Rolling Code
Vierkanaliger (Was bedeutet das?) kompatibler Empfänger für NICE-Fernbedienungen mit Rolling-Code vom Typ O-Code (Der 72-Bit-Code ermöglicht 4,7 Quadrillionen Kombinationen und ist daher praktisch nicht zu missbrauchen). Er erkennt auch die Codierung FloR der Fernbedienungen Era Flor und FloR-S sowie die Codierung Smilo. Mit diesem Empfänger können Sie mit einer Fernbedienung oder einem Funkwandtaster der Marke NICE eine Automatisierungsanlage einer anderen Marke über potenzialfreie Relais steuern. Die Relais sind standardmäßig potenzialfrei. Wenn Sie jedoch die Versorgung über die Relais schalten, können Sie auch beliebige andere 230-V-Geräte steuern, z. B. einen Motor, eine Beleuchtung, Jalousien, Markisen, Rollläden, Fensterläden …
Kurzübersicht der Eigenschaften des Empfängers NICE OX4T
- Im Speicher des Empfängers können bis zu 1024 Fernbedienungen gespeichert werden.
- Das Gerät verfügt über 4 Relais für Schließerkontakte (NO) und Öffnerkontakte (NC).
- Für die Relais kann einer von 14 Befehlen eingestellt werden.
- Das Gerät verfügt über 3 Schalter, von denen 2 zur Einstellung des Timers dienen.
- Der Empfänger kann auch als sogenannter Repeater betrieben werden. Das bedeutet, dass er das Signal einer Fernbedienung an einen weiter entfernten Empfänger weiterleiten und dadurch die Reichweite der gesamten Automatisierung erhöhen kann.
Montage des Empfängers NICE OX4T

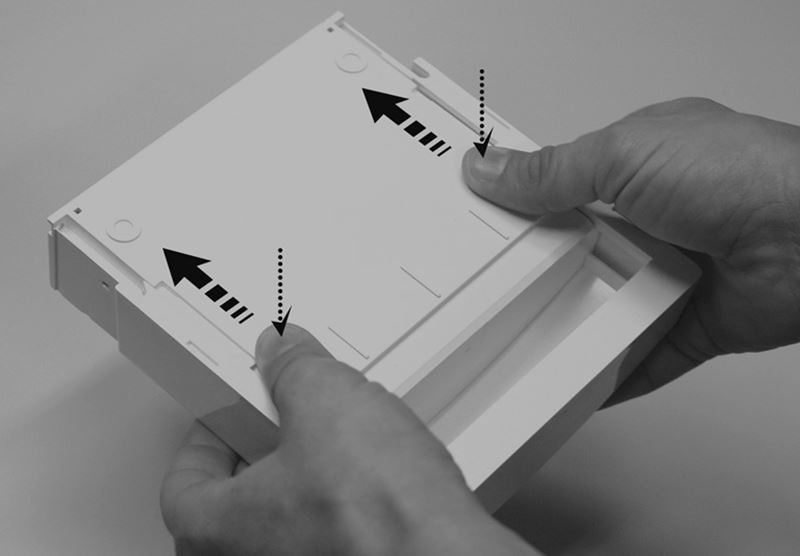

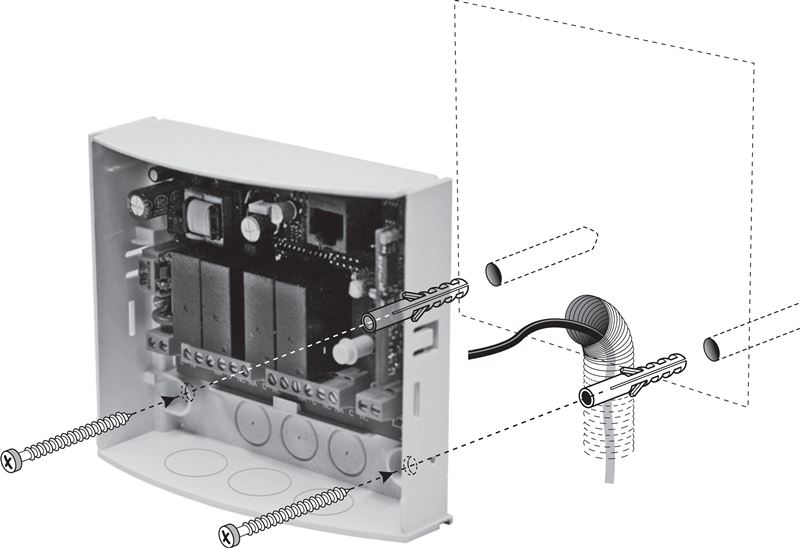

| 1. Nehmen Sie die obere Abdeckung des Empfängers ab. | 2. Bohren Sie an den markierten Stellen Löcher für die Schrauben und die Verkabelung und montieren Sie den Empfänger an der Wand oder einer anderen Oberfläche. |
|---|---|
 |
 |

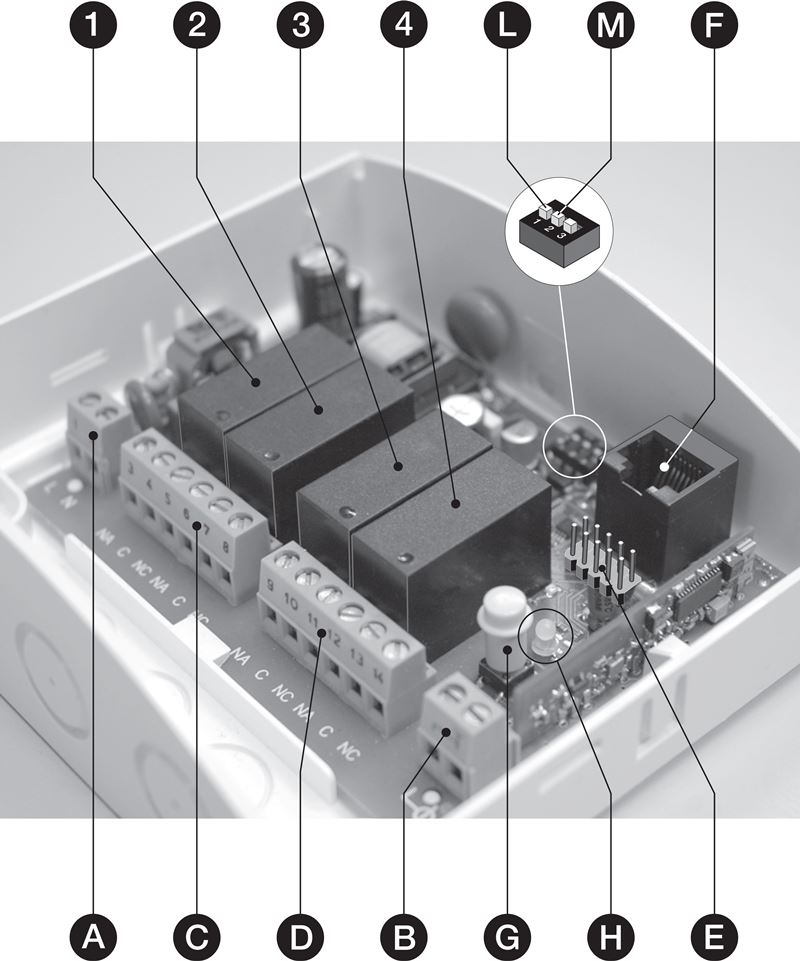

Schaltplan und Anschluss des Empfängers NICE OX4T
Der Empfänger verfügt über Eingänge für die Stromversorgung, Ausgänge für vier Relais und einen Eingang für die Antenne:
| Kennzeichnung | Beschreibung |
|---|---|
| 1, 2, 3, 4 | Relais |
| A | Stromversorgungseingang |
| B | Eingang für die Antenne |
| C | Ausgang Relais 1 und 2 |
| D | Ausgang Relais 3 und 4 |
| E | Anschluss für NICE OBOX |
| F | Anschluss für NICE O-View und NICE BusT4 |
| G | Programmiertaste P1 |
| H | LED L1 |
| L | Schalter für den Timer I |
| M | Schalter für den Timer II |
Elektrischer Anschluss und Beschreibung der Relais
Alle 4 Relais sind potenzialfrei.
Jedes Relais hat einen gemeinsamen Kontakt (C), einen Schließerkontakt (NO) und einen Öffnerkontakt (NC).
Die Relais 1, 2, 3 und 4 sind vom internen Stromkreis des Empfängers isoliert, sodass Netzspannung mit 230 V über sie geschaltet werden kann. Auch die Relaispaare 1+2 und 3+4 sind voneinander isoliert. Damit können Sie folgende Schaltkombinationen verwenden:
- alle Relais für Starkstrom
- oder alle Relais für Schwachstrom
- oder Relais 1+2 für Starkstrom und Relais 3+4 für Schwachstrom
- oder Relais 1+2 für Schwachstrom und Relais 3+4 für Starkstrom

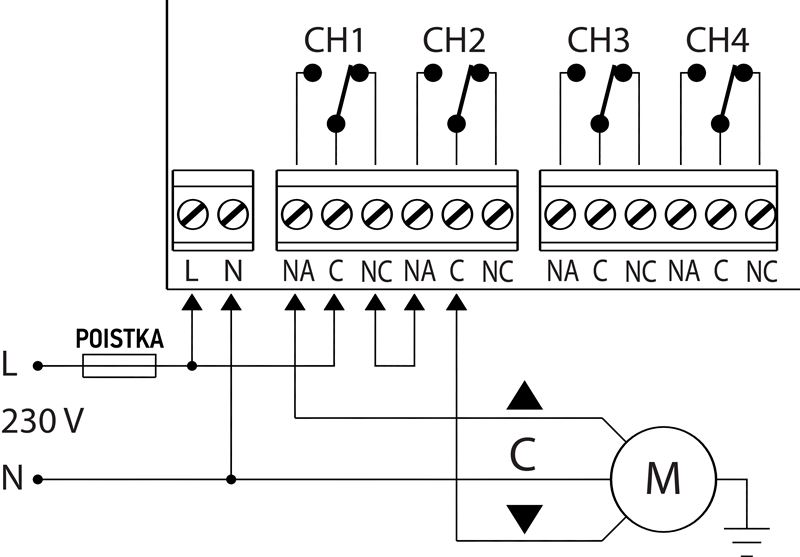

Anschlussbeispiel für Starkstrom
| Anschlussbeispiel für einen allgemeinen Stromkreis (Beleuchtung, Motor usw.) | Anschlussbeispiel für einen reversierbaren Motor (ein Kanal/Relais bewegt ihn in die eine Richtung, das andere in die andere) |
|---|---|
 |
 |
Bei geringer Reichweite der Fernbedienung muss eine externe Antenne verwendet werden, z. B. die NICE ABF. Verlegen Sie das Antennenkabel möglichst gerade, damit es so wenig wie möglich gebogen oder verdreht wird. Montieren Sie die Antenne möglichst hoch und mit möglichst großem Abstand zu Metall- oder Stahlbetonkonstruktionen, um die bestmögliche Reichweite zu erzielen.
Programmierung des externen Empfängers NICE OX4T
Kopplung mit einer Fernbedienung – Einführung
Während des Kopplungsvorgangs kommuniziert der Empfänger über die Taste P1, die Sie drücken, und antwortet durch Blinken der LED. Sehen Sie sich die Blinkcode-Diagnose an, falls etwas bei Ihnen nicht funktioniert.
Im Empfänger können 1024 Fernbedienungen mit den unterstützten Codierungen gespeichert werden: O-Code/FloR/TTS, Smilo und Flo..
Hinweis: Die erste gespeicherte Fernbedienung bestimmt die Codierungsart, die anschließend verwendet wird. Wenn also eine Fernbedienung mit Smilo-Codierung gespeichert ist, können Sie eine Fernbedienung mit z. B. FloR-Codierung nicht mehr mit dem Empfänger koppeln, es sei denn, Sie löschen den gesamten Speicher (ein unwahrscheinlicher Fall). Nach dem Anschluss an die Stromversorgung gibt der Empfänger eine bestimmte Anzahl langer grüner Blinksignale aus, die die verwendete Codierungsart anzeigen.
Sie können die Fernbedienung auf zwei Arten mit dem Empfänger koppeln:
Kopplung mit einer Fernbedienung im Modus I.
Auf diese Weise werden alle Tasten der Fernbedienung gleichzeitig im Empfänger gespeichert. Die Bedienung funktioniert dann so, dass die erste Taste das erste Relais, die zweite Taste das zweite Relais, die dritte Taste das dritte Relais und die vierte Taste das vierte Relais steuert. Die Steuerung ist auf den halbautomatischen Modus eingestellt: „Ein/Aus – solange ich die Taste gedrückt halte“. Hat die Fernbedienung weniger Tasten, wird nur die entsprechende Anzahl an Relais gespeichert.
Die Kopplung erfolgt wie folgt:
- Drücken Sie die Taste P1 am Empfänger und halten Sie sie gedrückt, bis die LED-Anzeige L1 aufleuchtet. Lassen Sie die Taste anschließend los.
- Drücken Sie innerhalb von 10 Sekunden (bzw. solange die Anzeige leuchtet) eine beliebige Taste auf der Fernbedienung und halten Sie sie gedrückt, bis die Anzeige am Empfänger dreimal blinkt. Lassen Sie dann die Taste auf der Fernbedienung los.
- Um weitere Fernbedienungen zu speichern, wiederholen Sie Schritt 2. Dafür haben Sie jeweils 10 Sekunden nach dem Speichern der zuletzt gekoppelten Fernbedienung Zeit.
Kopplung mit einer Fernbedienung im Modus II.
Dies ist ein fortgeschritteneres Verfahren. Die Kopplung erfolgt wie folgt:
- Drücken Sie die Taste P1 am Empfänger so oft, wie es dem gewünschten Befehl in der Tabelle entspricht. Die LED blinkt so oft, wie Sie die Taste P1 gedrückt haben, macht eine kurze Pause und blinkt dann erneut.
- Drücken Sie innerhalb von 10 Sekunden (bzw. solange die Anzeige blinkt) eine beliebige Taste auf der Fernbedienung und halten Sie sie gedrückt, bis die Anzeige am Empfänger dreimal (mit einer anderen Blinkfrequenz) blinkt. Lassen Sie dann die Taste auf der Fernbedienung los.
- Um weitere Fernbedienungen zu speichern, wiederholen Sie Schritt 2. Dafür haben Sie jeweils 10 Sekunden nach dem Speichern der zuletzt gekoppelten Fernbedienung Zeit.
Auf diese Weise wird nur die jeweilige Taste im Speicher abgelegt (ausgenommen die Befehle 9, 10, 13 und 14). Einer Taste können 14 Befehle zugewiesen werden:
| Anzahl | Beschreibung |
|---|---|
| 1 | aktiviert RELAIS 1 im Modus „Ein/Aus – solange ich die Taste gedrückt halte“ |
| 2 | aktiviert RELAIS 2 im Modus „Ein/Aus – solange ich die Taste gedrückt halte“ |
| 3 | aktiviert RELAIS 3 im Modus „Ein/Aus – solange ich die Taste gedrückt halte“ |
| 4 | aktiviert RELAIS 4 im Modus „Ein/Aus – solange ich die Taste gedrückt halte“ |
| 5 | aktiviert RELAIS 1 im Modus „Ein/Aus“ |
| 6 | aktiviert RELAIS 2 im Modus „Ein/Aus“ |
| 7 | aktiviert RELAIS 3 im Modus „Ein/Aus“ |
| 8 | aktiviert RELAIS 4 im Modus „Ein/Aus“ |
| 9* | aktiviert RELAIS 1 und 2 für einen Motor mit zwei Drehrichtungen (mit Timer I.) |
| 10* | aktiviert RELAIS 3 und 4 für einen Motor mit zwei Drehrichtungen (mit Timer II.) |
| 11** | aktiviert RELAIS 1 für die am Timer I. eingestellte Dauer. |
| 12** | aktiviert RELAIS 3 für die am Timer II. eingestellte Dauer. |
| 13* | aktiviert RELAIS 1 und 2 für einen Motor mit zwei Drehrichtungen („Ein/Aus – solange ich die Taste gedrückt halte“) |
| 14* | aktiviert RELAIS 3 und 4 für einen Motor mit zwei Drehrichtungen („Ein/Aus – solange ich die Taste gedrückt halte“) |
*) Hinweis zu den Befehlen 9, 10, 13 und 14: Beim Koppeln ist es egal, welche Taste Sie verwenden. Im Empfänger wird immer die gesamte Fernbedienung gespeichert, deren Tasten folgende Funktionen haben: 1 – AUF, 2 – STOPP, 3 – ZU (4 – STOPP). Einige Fernbedienungen haben keine vierte Taste. Selbstverständlich muss der Motor korrekt angeschlossen sein. Weitere Hinweise zu:
- Befehle 9 und 10 – Jedes Mal, wenn der Empfänger einen Befehl empfängt, schaltet er das Relais für den entsprechenden Timer („Befehl 9/RELAIS 1+2/Timer I.“ und „Befehl 10/RELAIS 3+4/Timer II.“).
- Befehle 13 und 14 – Bei jedem gesendeten Befehl bleiben die Relais so lange eingeschaltet, wie Sie die Taste gedrückt halten. Wenn Sie die Taste länger als 3 Sekunden gedrückt halten, bleiben die Relais für den entsprechenden Timer („Befehl 13/RELAIS 1+2/Timer I.“ und „Befehl 14/RELAIS 3+4/Timer II.“).
**) Hinweis zu den Befehlen 11 und 12: Jedes Mal, wenn der Empfänger einen Befehl empfängt, schaltet er das Relais für den entsprechenden Timer („Befehl 11/RELAIS 1+2/Timer I.“ und „Befehl 12/RELAIS 3+4/Timer II.“). Vor Ablauf des Timers können Sie ihn verlängern, indem Sie den Befehl erneut senden. Sie können ihn auch vorzeitig „beenden“, indem Sie den Befehl erneut senden und dabei die Taste drei Sekunden lang gedrückt halten.
Sollte der Empfänger versehentlich zwei Befehle empfangen, die dasselbe RELAIS ansteuern, führt er stets den zuletzt gesendeten Befehl aus.
Mit einer bereits vorhandenen Fernbedienung koppeln
Dieser Vorgang muss in Reichweite des Empfängers durchgeführt werden. Sie haben zwei Fernbedienungen, eine ALTE, bereits gekoppelte, und eine NEUE, noch nicht gekoppelte. Wenn die ALTE Fernbedienung im Modus I gekoppelt wurde, übernimmt die NEUE Fernbedienung dieselben Eigenschaften. Der Vorgang kann mit einer beliebigen Taste durchgeführt werden. Wenn die ALTE Fernbedienung im Modus II gekoppelt wurde, muss der Vorgang für jede Taste einzeln durchgeführt werden, indem genau diese Taste gedrückt wird. Gehen Sie wie folgt vor:
Standardverfahren
- Halten Sie die Taste auf der NEUEN Fernbedienung mindestens 5 Sekunden lang gedrückt und lassen Sie sie anschließend los.
- Drücken Sie die Taste auf der ALTEN Fernbedienung dreimal langsam.
- Drücken Sie die Taste auf der NEUEN Fernbedienung einmal langsam.
- Falls die Kopplung nicht erfolgreich war, versuchen Sie, die Tasten langsamer zu drücken. Halten Sie die Taste in Schritt 1 gegebenenfalls 6 Sekunden lang gedrückt.
Alternatives Verfahren
- Halten Sie die Taste auf der NEUEN Fernbedienung mindestens 3 Sekunden lang gedrückt und lassen Sie sie anschließend los.
- Halten Sie die Taste auf der ALTEN Fernbedienung mindestens 3 Sekunden lang gedrückt und lassen Sie sie anschließend los.
- Halten Sie die Taste auf der NEUEN Fernbedienung mindestens 3 Sekunden lang gedrückt und lassen Sie sie anschließend los.
- Halten Sie die Taste auf der ALTEN Fernbedienung mindestens 3 Sekunden lang gedrückt und lassen Sie sie anschließend los.
Timer programmieren
Am Empfänger OX4T können zwei Timer eingestellt werden:
- Timer I für RELAIS 1 – Wenn Befehl 9, 11 oder 13 programmiert wurde, gilt der Timer für RELAIS 1+2. Andernfalls gilt er nur für RELAIS 1.
- Timer II für RELAIS 2 – Wenn Befehl 10, 12 oder 14 programmiert wurde, gilt der Timer für RELAIS 3+4. Andernfalls gilt er nur für RELAIS 3.
Die werkseitige Voreinstellung beträgt 120 Sekunden, die sich wie folgt ändern lässt:
- Wenn das RELAIS aktiviert ist, deaktivieren Sie es mit dem entsprechenden Befehl.
- Stellen Sie den Schalter I (mit der Kennzeichnung L) für Timer I auf ON oder stellen Sie den Schalter II (mit der Kennzeichnung M) für Timer II auf ON. Die LED neben den Schaltern leuchtet auf und zeigt damit den Programmierstart an.
- Senden Sie entsprechend der Schalterstellung den Befehl zur Aktivierung des jeweiligen RELAIS. Nach der Aktivierung beginnt die Zeitmessung.
- Senden Sie nach Ablauf der gewünschten Zeit das Signal zum Deaktivieren des RELAIS. Damit haben Sie die Timerdauer erfolgreich gespeichert.
- Stellen Sie den umgelegten Schalter auf OFF. Sobald auch die LED neben den Schaltern erlischt, kehrt der Empfänger in den Normalzustand zurück und beendet den Programmiermodus.
Speicher löschen
- Drücken Sie die Taste P1 am Empfänger und halten Sie sie gedrückt.
- Die Anzeige L1 leuchtet auf und erlischt anschließend (halten Sie die Taste weiterhin gedrückt).
- Die Anzeige beginnt zu blinken:
- Wenn Sie nur die Fernbedienungen löschen möchten, lassen Sie die TasteWÄHREND DES dritten Blinkens los.
- Wenn Sie den gesamten Speicher löschen möchten, lassen Sie die Taste P1WÄHREND DES fünften Blinkens los.
- Wurde der Speicher erfolgreich gelöscht, blinkt die Anzeige eine Weile wild und blinkt anschließend fünfmal.
Eine bestimmte Fernbedienung aus dem Empfängerspeicher löschen
- Drücken Sie die Taste P1 am Empfänger und halten Sie sie gedrückt.
- Die Anzeige L1 leuchtet auf. Halten Sie weiterhin die Taste P1 gedrückt und drücken und halten Sie gleichzeitig eine Taste auf der Fernbedienung.
- Wurde der Löschvorgang erfolgreich abgeschlossen, blinkt die Anzeige fünfmal. Lassen Sie anschließend beide Tasten los.
Kopieren von Fernbedienungen im Speicher sperren
- Trennen Sie den Empfänger von der Stromversorgung und warten Sie 5 Sekunden.
- Halten Sie die Taste P1 gedrückt und stellen Sie die Stromversorgung wieder her.
- Zunächst blinkt die LED einige Male grün, dann zweimal orange und schließlich einmal zur Anzeige des Speicherstatus. Lassen Sie danach die Taste los.
- Stellen Sie innerhalb von 5 Sekunden durch wiederholtes Drücken die LED-Farbe ein:
- aus – Kopieren von Fernbedienungen nicht gesperrt
- grün – Kopieren von Fernbedienungen in Reichweite gesperrt
- rot – Kopieren von Fernbedienungen durch Weitergabe des Codes gesperrt
- orange – jegliches Kopieren von Fernbedienungen gesperrt
- Drücken Sie innerhalb von 5 Sekunden eine beliebige Taste auf einer bereits gekoppelten Fernbedienung, um die Einstellung zu speichern.
Diagnose anhand des LED-Blinkens
Technische Daten des NICE OX4T-Empfängers
| Codierung |
|
|---|---|
| Spannungsversorgung | 110–240 V AC 50/60 Hz |
| Speicher | 1024 Sender/Tasten |
| Stromaufnahme (max.) | 80 mA |
| Frequenz | 433,92 MHz |
| Antennenimpedanz | 52 Ω |
| Reichweite |
|
| Empfindlichkeit | 0,5 µV |
| Anzahl der Relais | 4 potenzialfreie Relais, NC/NO |
| Kontakt für normalerweise offene Relais | max. 5 A und 250 V |
| Schutzart | IP44 |
| Abmessungen | 128×112×43 mm (B×T×H) |
| Gewicht | 260 g |
