Steuerung weiterer Geräte über externe NICE-Empfänger

Wenn Sie mit einem NICE-Funksendern Geräte anderer Marken steuern möchten, müssen Sie an das betreffende Gerät einen NICE-externen Empfänger (zum Beispiel NICE SMX2R, NICE OX2 NICE FLOXR, NICE OX4T usw.). Externe Empfänger werden mit 12 V oder 24 V versorgt und verfügen über einen Relaisausgang, den Sie an die Klemmenleiste des Antriebs einer anderen Marke anschließen.

Set zur Fernsteuerung externer Geräte

Wir haben für Sie ein preisgünstiges Set zur Steuerung beliebiger Geräte zusammengestellt aus:

Die folgenden Beispiele zeigen die Steuerung von Toren, aber ein NICE-externer Empfänger lässt sich auch zur Fernsteuerung jeder beliebigen Automatisierung verwenden.

I. Steuerung eines Geräts einer anderen Marke mit einem NICE-Funksender

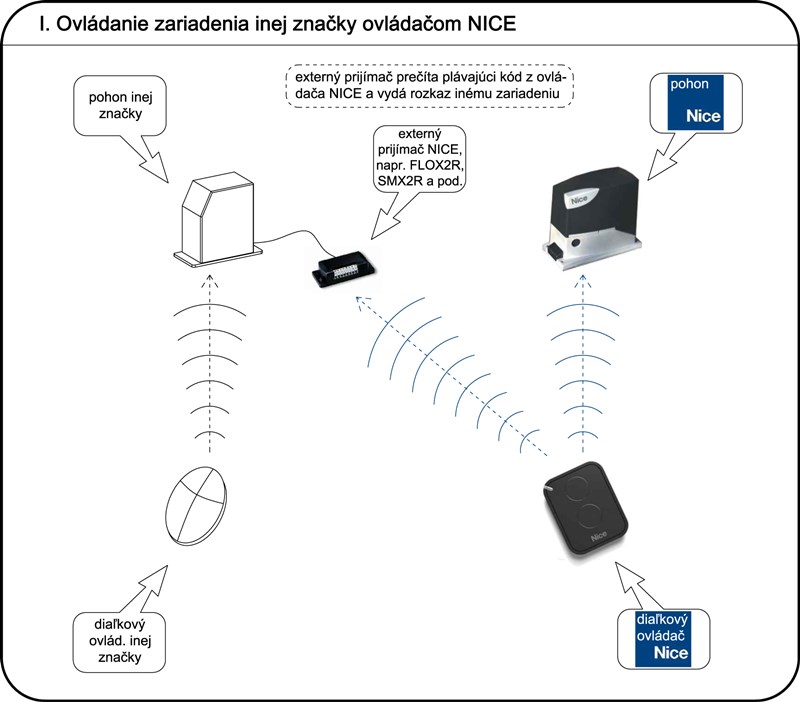

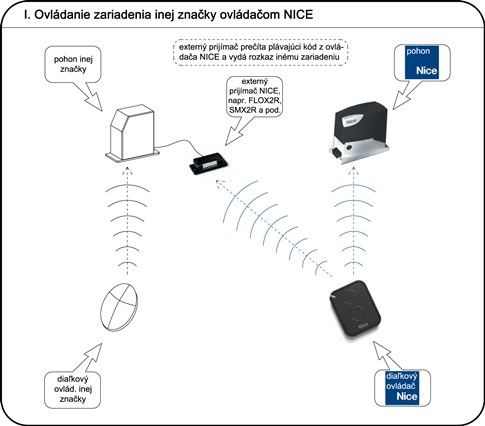

I. Steuerung eines Geräts einer anderen Marke mit einem NICE-Funksender

Anwendungsbeispiele für NICE-Externe Empfänger

Beispiel 1 – NICE-Antrieb am Einfahrtstor und ein Antrieb einer anderen Marke am Garagentor:

Mein Schiebetor wird von einem NICE-Antrieb und mein Garagentor von einem Antrieb der Marke XY betrieben. Ich möchte beide Antriebe mit einem einzigen Funksender steuern. Dazu schließe ich einen NICE-externen Empfänger an den Antrieb der Marke XY an. Dieser empfängt das Funksignal des NICE-Funksenders, sodass ich beide Geräte mit einem Zweikanal-Funksender steuern kann.

Beispiel 2 – mehrere Funktionen nutzen:

Außerdem möchte ich für ein Gerät vielleicht mehr als einen Befehlstyp verwenden: So möchte ich beispielsweise mein Schiebetor teilweise öffnen können. Gleichzeitig möchte ich mit demselben Funksender ein weiteres Gerät steuern, zum Beispiel ein Garagentor. In diesem Fall verwende ich einen Vierkanal-Funksender und schließe den externen Empfänger an den Antrieb des Garagentors an. Folgende Belegung ist möglich:

  • Mit der ersten Taste steuere ich das Schiebetor (z. B. mit dem Befehl Öffnen – Stopp – Schließen).
  • Mit der zweiten Taste öffne ich das Tor einen Meter weit (Teilöffnungsfunktion).
  • Die dritte Taste verwende ich zur Steuerung des Garagentors.
  • Die vierte Taste lasse ich frei, damit ich künftig eine beliebige weitere Automatisierung damit steuern kann. Da mein externer Empfänger zweikanalig ist, kann ich ihn auch an ein weiteres Gerät anschließen.

Beispiel 3 – zu viele Funksender:

An verschiedenen Standorten habe ich sieben Automatisierungen, die ich alle fernsteuern möchte. Ich möchte aber nicht sieben verschiedene Funksender im Auto mitführen. In einer solchen Situation sind externe Empfänger und ein NICE-Neunkanalfunksender ON9E, mit dem Sie bis zu neun Automatisierungen steuern können. Beachten Sie jedoch, dass externe Empfänger über zwei Kanäle verfügen. Wenn Sie also mehrere Automatisierungen haben, müssen Sie an jedes Geräte-Paar einen Empfänger anschließen.

Beispiel 4 – Geräte, für die keine zusätzlichen Funksender erhältlich sind:

Ich habe ein Gerät unbekannter Herkunft bzw. eines unbekannten Herstellers und kann keine passenden Funksender dafür finden. Wenn das Gerät über eine Steuerung mit verfügbaren verdrahteten Eingängen für einen externen Empfänger verfügt, ist das Problem gelöst.

Beispiel 5 – etwas fernsteuern, woran Sie vielleicht gar nicht gedacht hätten:

Ja, manchmal überrascht es, wofür ein Empfänger alles verwendet wird: zur Fernsteuerung von Kirchenglocken, eines Teichschiebers, eines Futterautomaten usw. Es gilt die eingangs erwähnte Voraussetzung: Verfügt das betreffende Gerät über den benötigten Eingang, lässt es sich mit einem externen Empfänger fernsteuern.

Beispiel 6 – ein 230-V-Gerät fernsteuern:

Verwenden Sie den externen Empfänger NICE OX4T, der über vier Relaisverfügt, auf denen einer von 14 Befehlen eingestellt werden kann.

Weiterführende Links:

II. Steuerung von NICE-Geräten mit einem Funksender einer anderen Marke

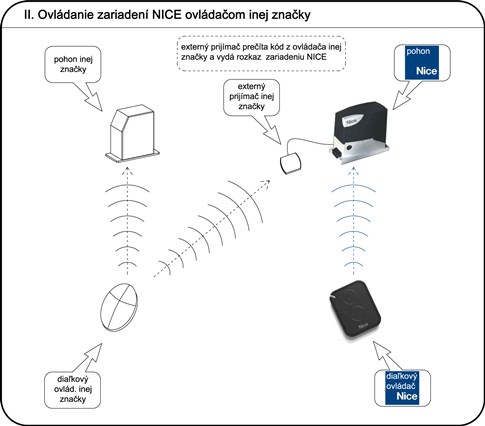

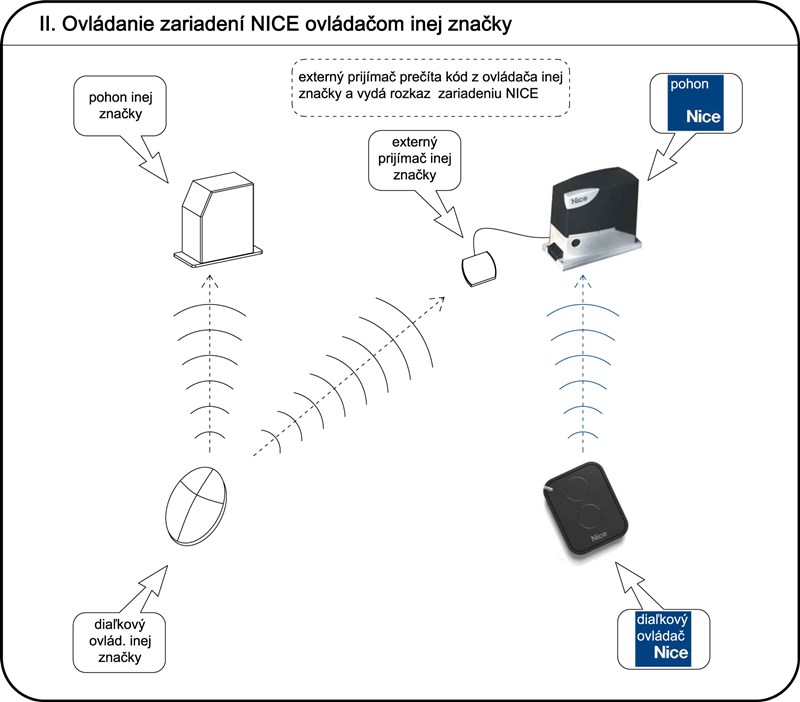

II. Steuerung von NICE-Geräten mit einem Funksender einer anderen Marke

Nach demselben Prinzip lassen sich auch NICE-Antriebe mit Funksendern anderer Hersteller steuern. Wenn Sie bereits Funksender des Herstellers XY besitzen, benötigen Sie zusätzlich einen externen Empfänger desselben Herstellers XY. Zu bedenken ist:
a) Wie viel kostet der externe Empfänger eines anderen Herstellers?
b) Wie viel kosten zusätzliche Funksender eines anderen Herstellers, wenn ich künftig weitere Funksender kaufe?

Wenn Sie die Anschaffungskosten vergleichen, kann es sich manchmal als günstiger erweisen, Ihre vorhandenen Funksender weiterzuverwenden und lediglich einen externen Empfänger dazuzukaufen. Deshalb finden Sie in unserem Sortiment auch externe Empfänger anderer Marken:

Beispiel aus der Praxis:

Guten Tag!

Ich bitte um Auskunft.

Ich habe eine ON3EBD-Fernbedienung für einen NICE-Torantrieb und möchte dieselbe Fernbedienung zum Öffnen meines Garagentors verwenden.

Mein Garagentor ist vom Typ APERTO Baseline. Welchen externen Modultyp benötige ich zur Steuerung des Garagentors?

Vielen Dank im Voraus für Ihre Antwort.

Antwort: Am einfachsten gehen Sie folgendermaßen vor:

  1. Kaufen Sie einen externen Empfänger NICE OX2.
    Bestellen können Sie ihn unter https://fortamigo.de/schiebetore/nice-ox2-externer-zweikanalempfanger-433-92-mhz
  2. Schließen Sie diesen externen Empfänger an den Aperto-Baseline-Antrieb an.

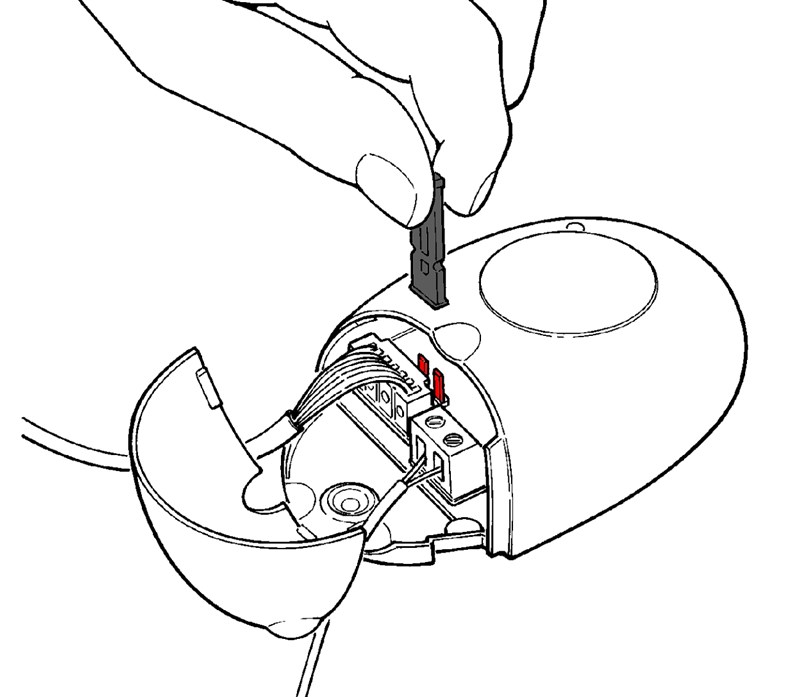

    Hinweis: Da die Stromversorgung über die Steuerung 24 V beträgt, sollte diese Brücke im OX2 nicht eingesteckt sein.
    Siehe Seite 12 der Anleitung. https://fortamigo.de/uploads/4b1decfa7cf5a6851c08879111e8ffff-aperto-baseline-pdf.pdf, den Empfänger OX2 würden Sie wie folgt an den Antrieb Aperto Baseline anschließen:
    • rotes Kabel vom OX2 zum Antrieb an Klemme 9
    • schwarzes Kabel vom OX2 zum Antrieb an Klemme 10 ()
    • erstes weißes Kabel vom OX2 zum Antrieb an Klemme 5
    • zweites weißes Kabel vom OX2 zum Antrieb an Klemme 6
  3. An der Fernbedienung ON3EBD eine Taste in den unidirektionalen Modus umschalten
    Gemäß der Anleitung https://fortamigo.de/on3ebd-fernbedienung-in-den-unidirektionalen-modus-umschalten-und-zuruck
  4. Diese Taste der ON3EBD im Empfänger OX2 speichern

    1. Die Taste am OX2 einmal drücken; die danebenliegende LED beginnt zu blinken.
    2. Anschließend die Taste auf der Fernbedienung (die Sie umgeschaltet haben) drücken und gedrückt halten, bis die LED dreimal anders blinkt (ca. 3–5 Sekunden).
    3. Warten Sie, bis die LED nicht mehr blinkt. Fertig.
  5. Probieren Sie es aus :)
