CAME RE432M (001RE432M) – universeller externer Zweikanalempfänger
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
auf Lager
84,50 € inkl. MwSt.
| Gewicht |
|---|
| 0,15 kg |
Produktbeschreibung CAME RE432M (001RE432M) – universeller externer Zweikanalempfänger
Zweikanaliger Empfänger, kompatibel mit CAME-Sendern der Serie TOP, TMA, TWIN (nur TW2EE/TW4EE) und ATOMO. Mit diesem Empfänger können Sie mithilfe eines CAME-Senders eine Automatisierung eines anderen Herstellers steuern, zum Beispiel Antriebe der Marke NICE in unserem Sortiment. Der Empfänger ist besonders dann nützlich, wenn Sie bereits einen Antrieb der Marke CAME samt Sendern besitzen und einen Antrieb eines anderen Herstellers montieren und mit den CAME-Sendern bedienen möchten. Eine weitere Möglichkeit ist der Kauf eines externen NICE-Empfängers, zum Beispiel NICE SMX2R, oder NICE FLOX2R, wenn Sie hauptsächlich NICE-Sender.
Das Gerät verfügt über einen Speicher für 50 Codes.

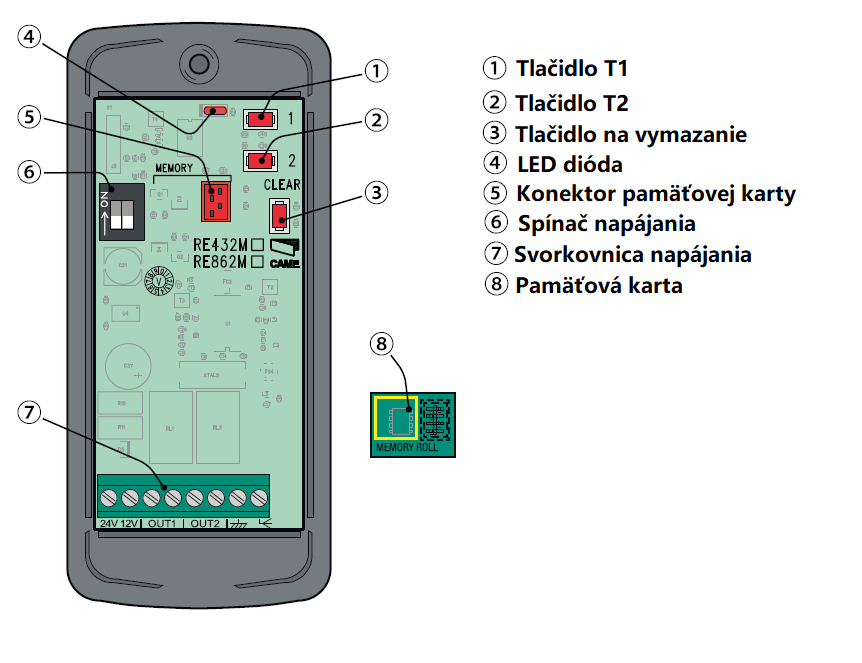

Schaltplan des Empfängers CAME RE432M (001RE432M)
Der Empfänger CAME RE432M verfügt über eine Klemmleiste für die Stromversorgung, Ausgänge für zwei potenzialfreie Relais und einen Antenneneingang. Außerdem verfügt er über die Tasten T1 und T2, die LED L1, Schalter zur Auswahl der Stromversorgung und der Funktion RELAIS 2 sowie eine Speicherkarte.

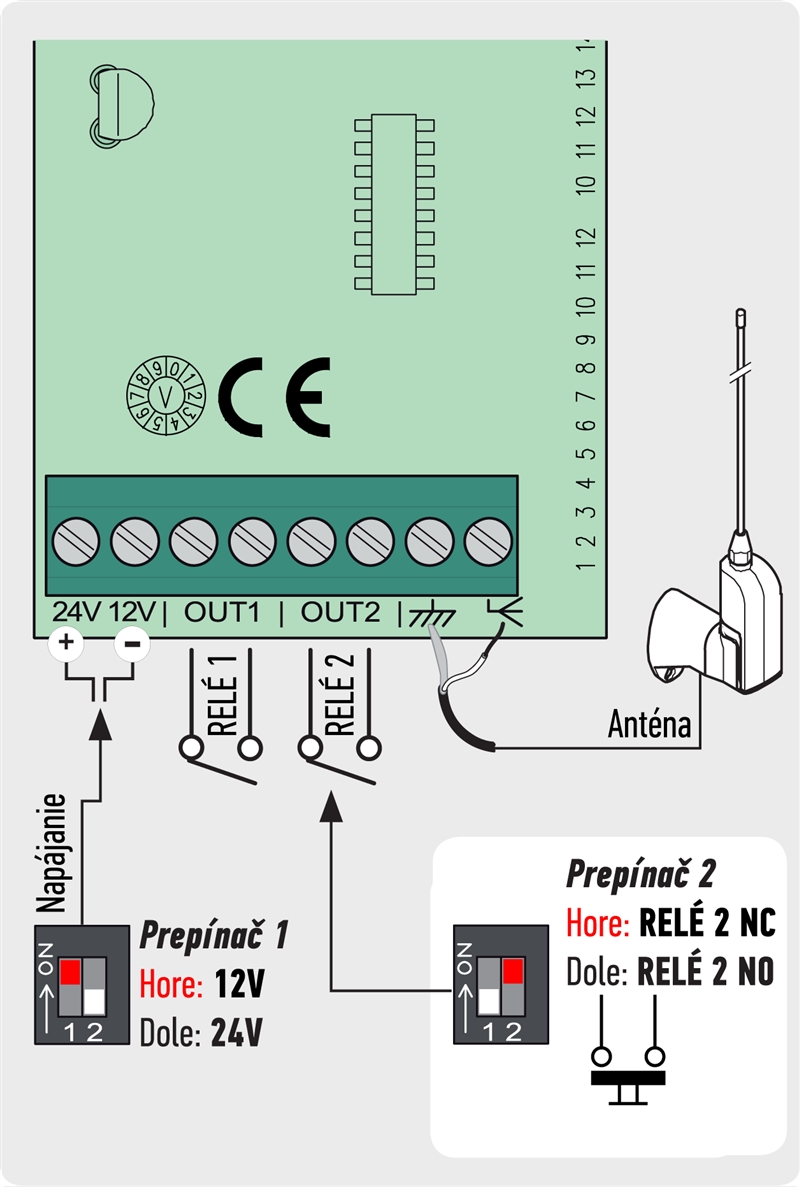

Elektrischer Anschluss des Empfängers CAME RE432M
|
Das Gerät wird mit einer Klemmleiste geliefert, an die Sie die Stromversorgung anschließen (12V oder 24V Gleich- oder Wechsel strom). Die Art der Stromversorgung wird mit Schalter 1gewählt. Dieser hat zwei Funktionen: |
|
||||
|
Beide Relais sind standardmäßig NO (Schließer); bei einem Steuerbefehl schließen sie den Stromkreis. Wenn Sie die Funktion NC (Öffnerbenötigen, können Sie Schalter 2 in die obere Position stellen. Dadurch wird RELAIS 2 zum NC; (RELAIS 1 bleibt jedoch NO). |
|
Siehe vollständigen Anschlussplan:

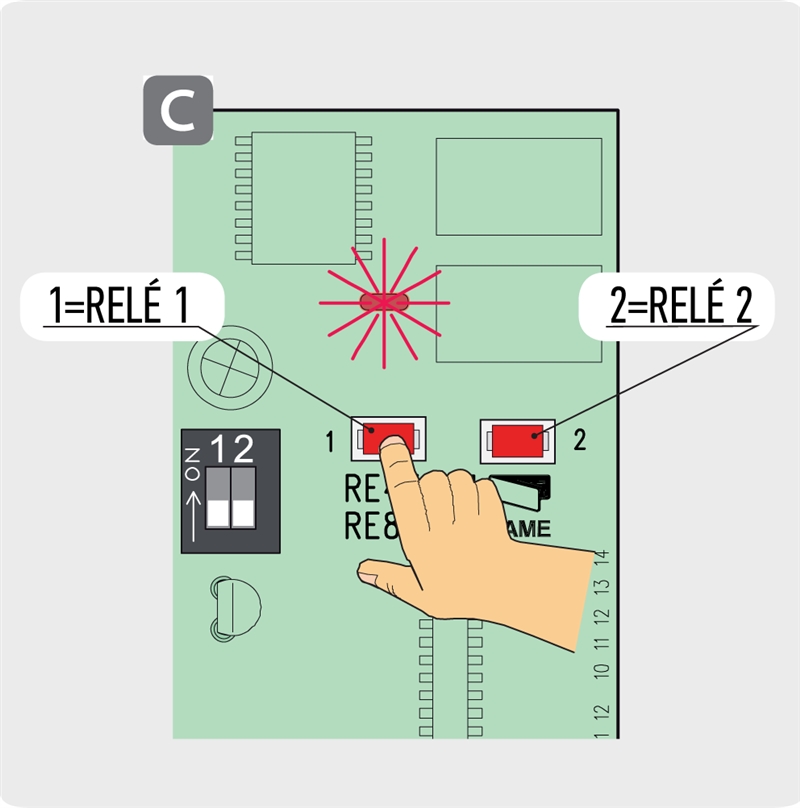

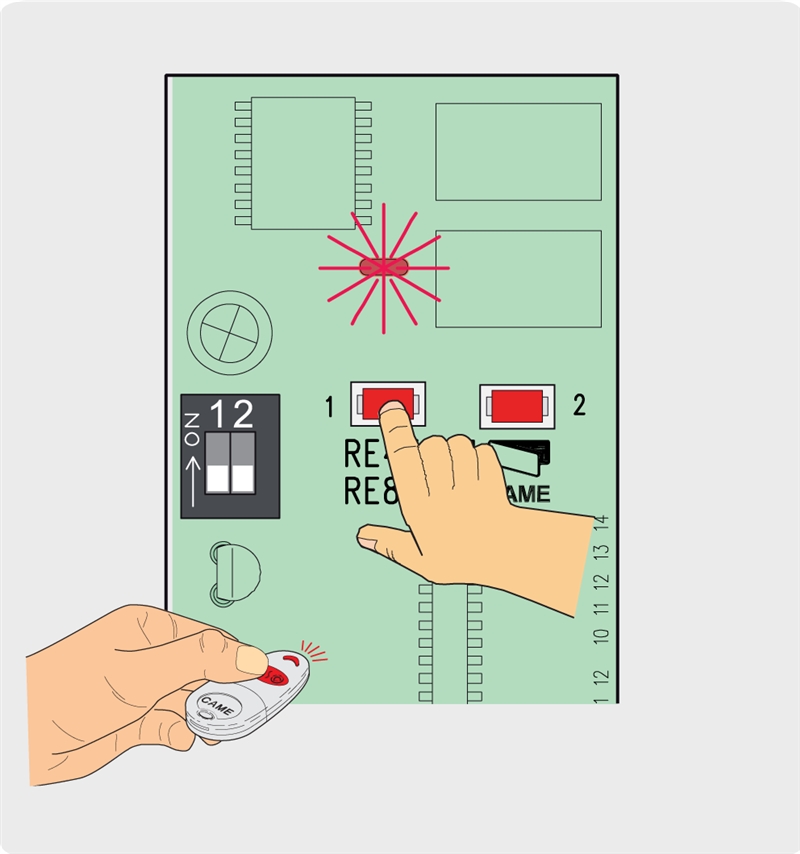

Sender mit dem Empfänger CAME RE432M koppeln
Nach dem Anschließen der Stromversorgung gehen Sie wie folgt vor:
| 1. Halten Sie die Taste am Empfänger für das Relais gedrückt, das Sie speichern möchten. Die LED L1 beginnt zu blinken. | 2. Halten Sie die Taste am Sendergedrückt, bis die LED L1 aufleuchtet. Lassen Sie dann beide Tasten los. |
 |
 |
| 3. Fertig. | |
Fotogalerie des Empfängers CAME RE432M
|

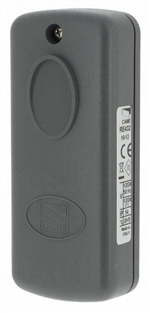

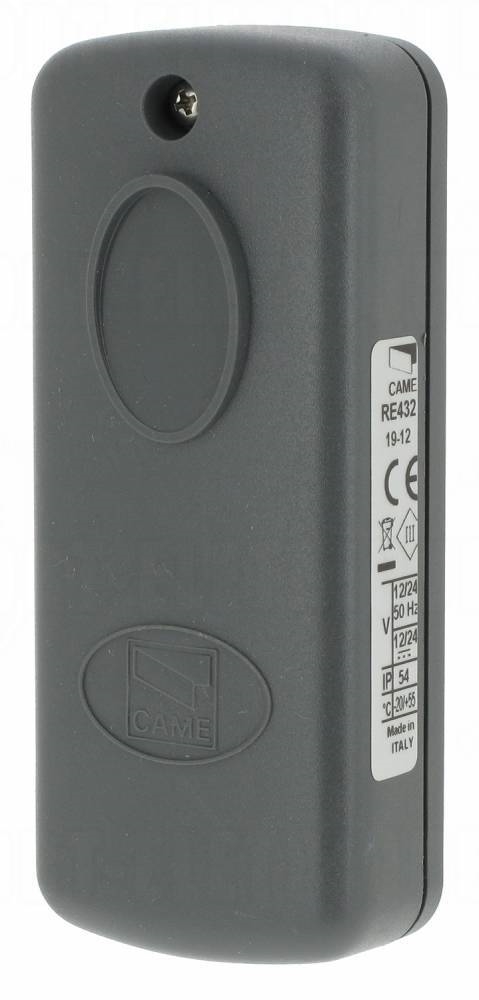

Geschlossen, Vorderansicht |

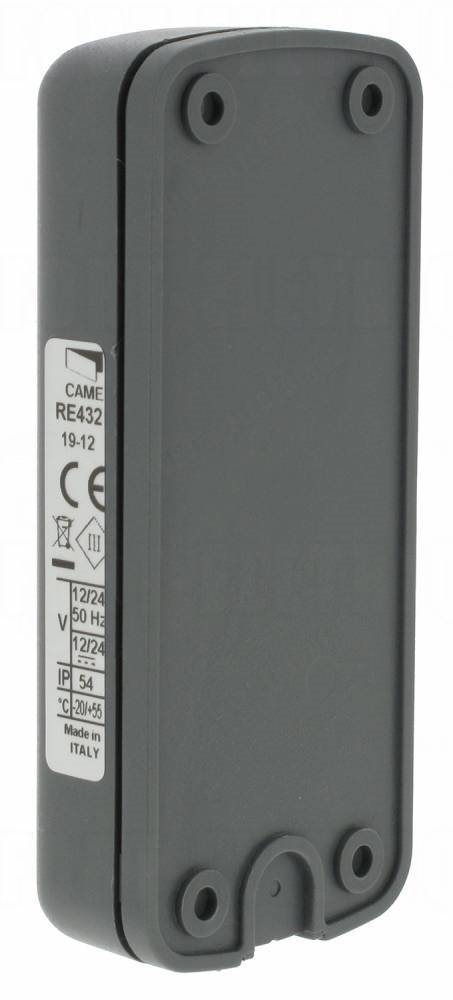

Geschlossen, Rückansicht |

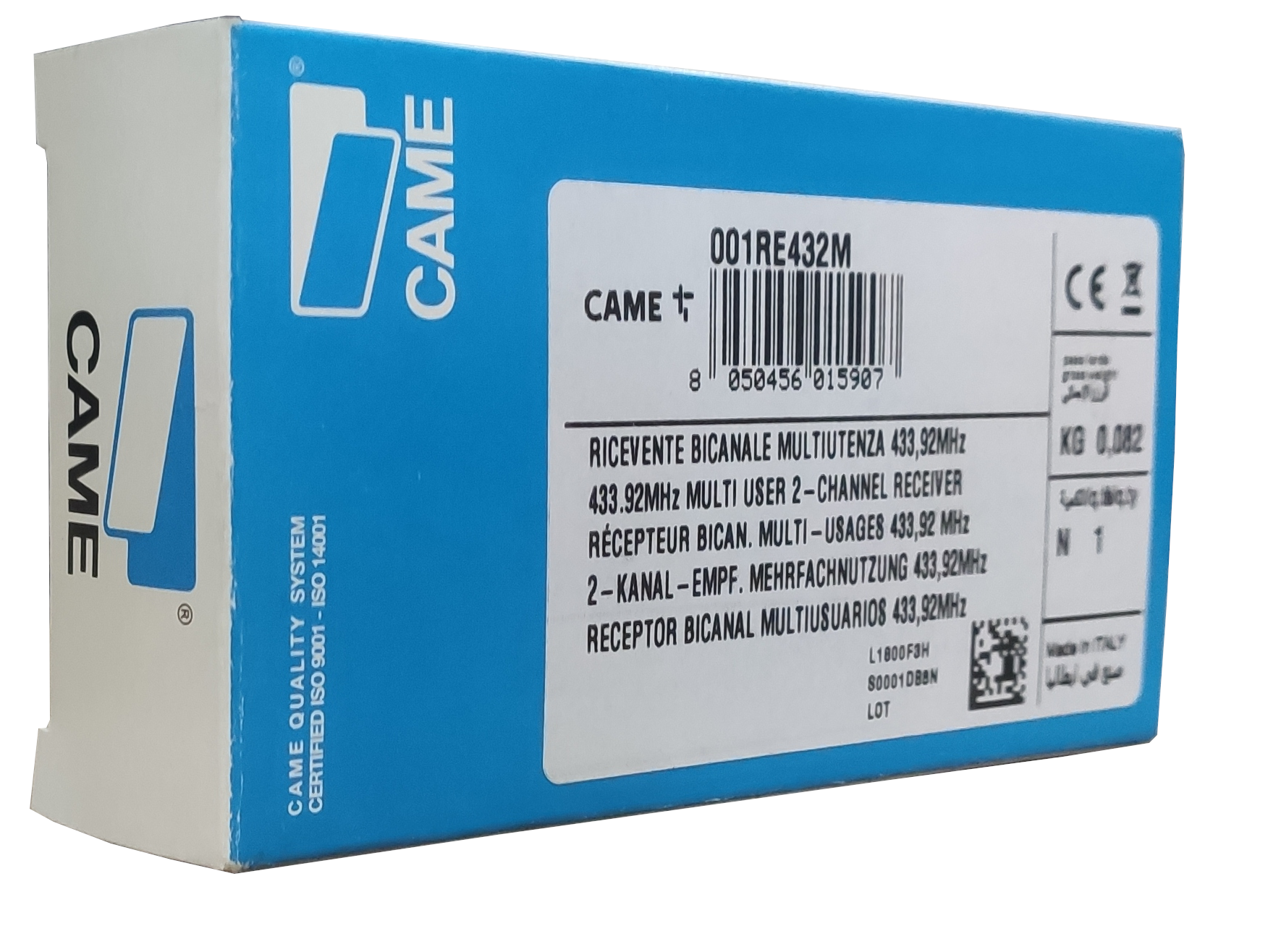

Verpackung |
|

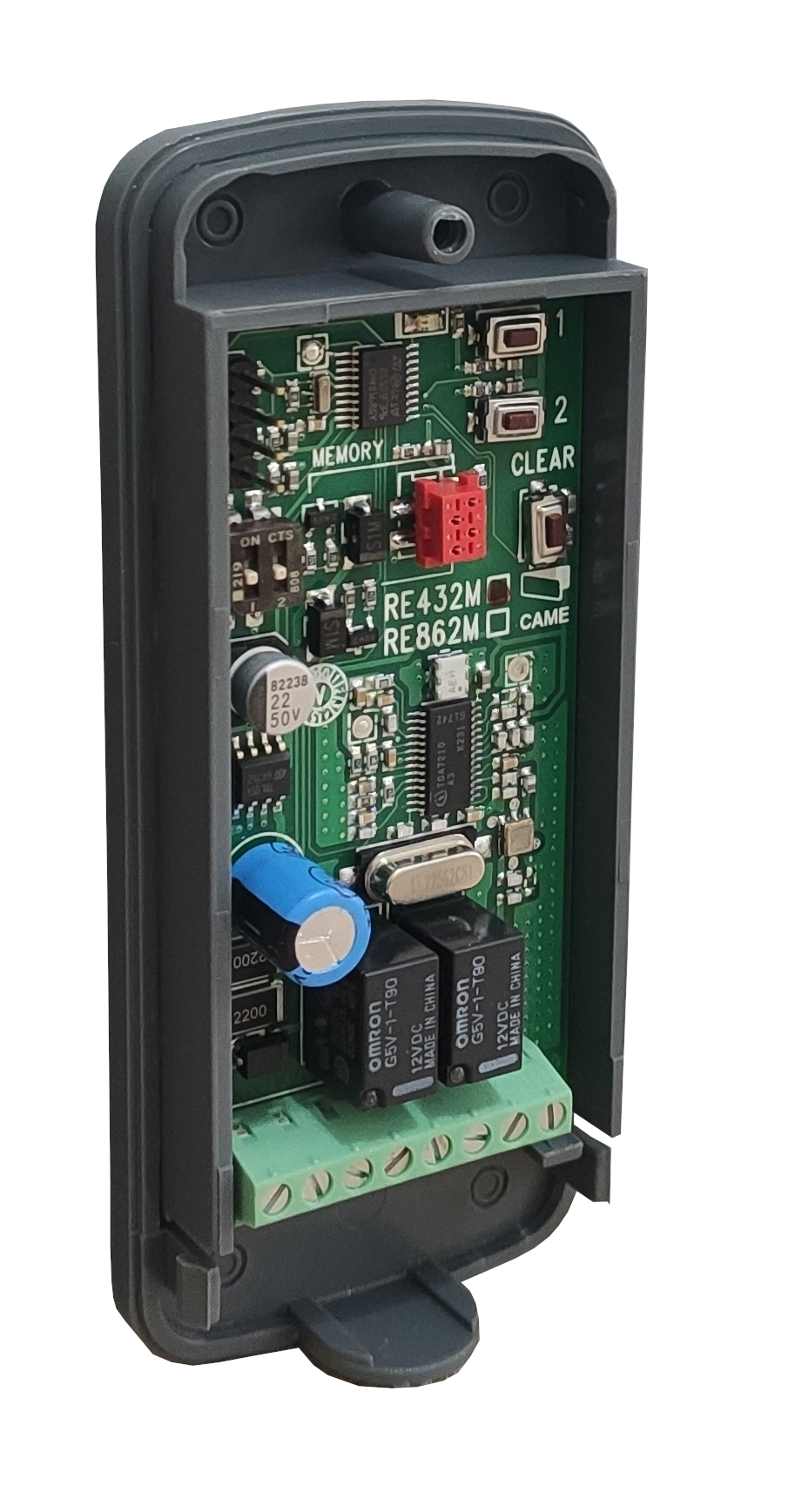

Geöffnet, Ansicht von links |

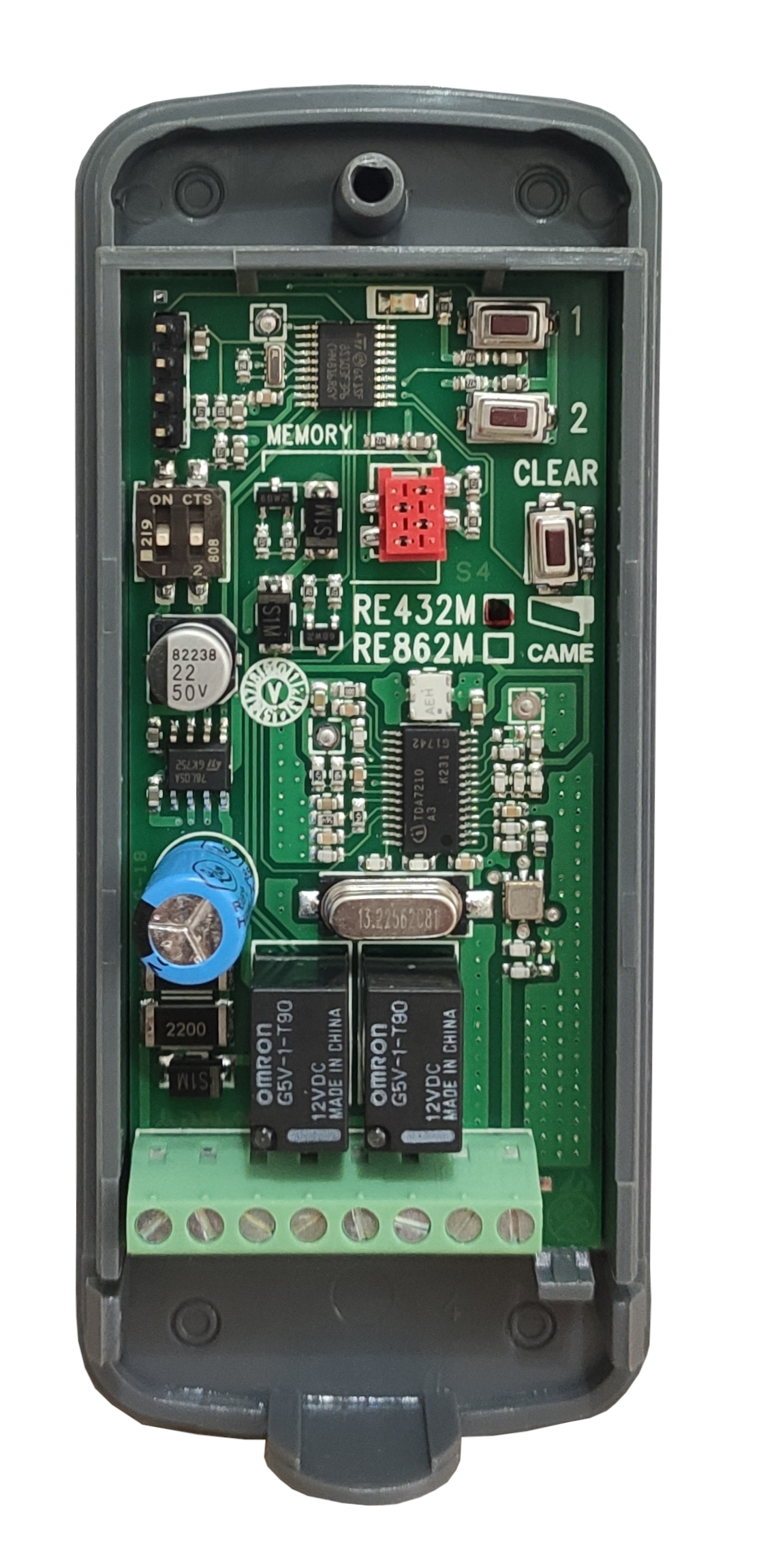

Geöffnet, Vorderansicht |

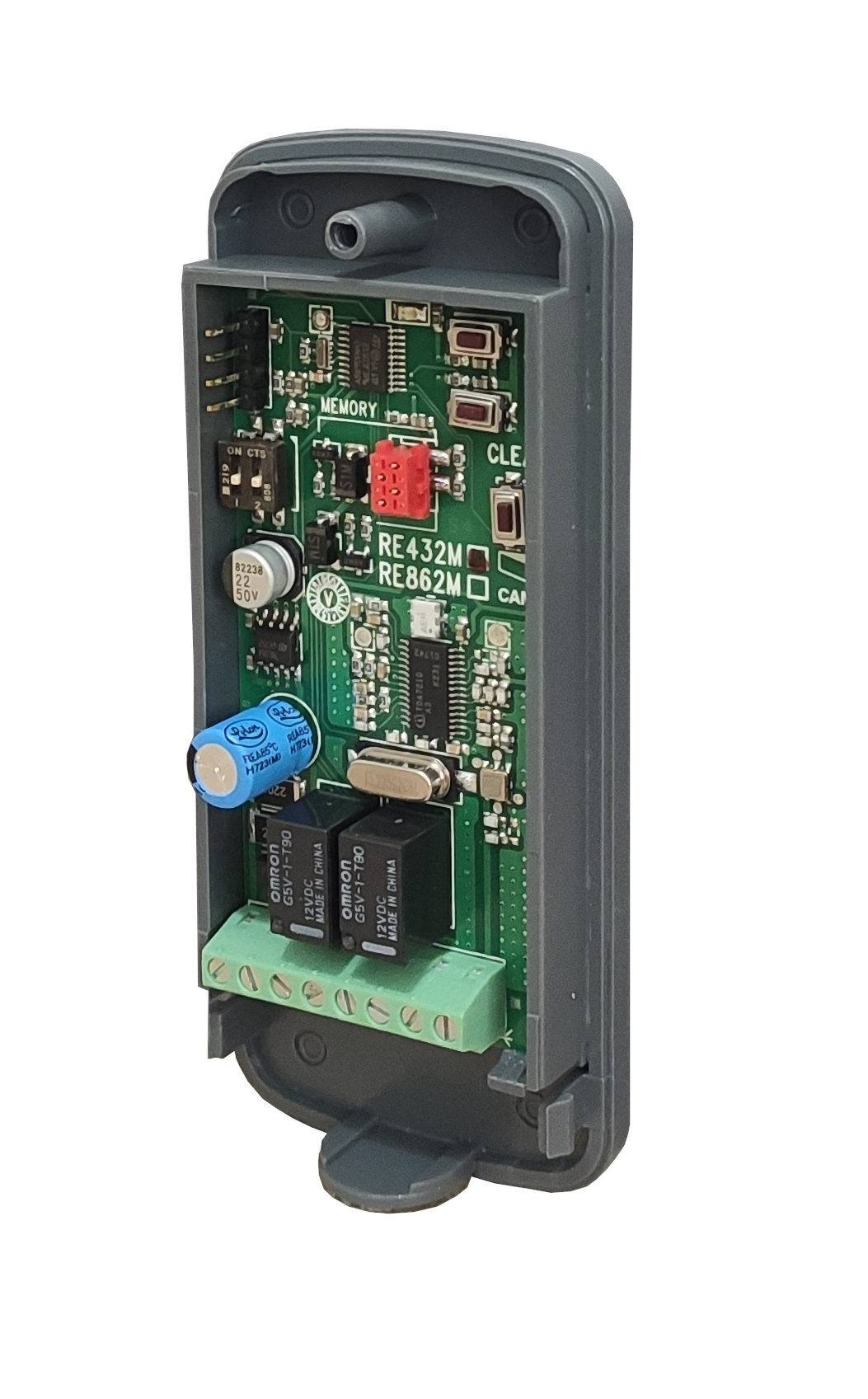

Rechts geöffnet |
Technische Eigenschaften des Empfängers CAME RE432M
| Codierung | Festcode |
|---|---|
| Kompatible Handsender |
- TOP - Atomo |
| Stromversorgung | - 12V AC/DC - 24V AC/DC |
| Stromaufnahme (minimal) | 39 mA |
| Frequenz | 433,92 MHz |
| Anzahl der Relais | 2 Relais |
| Kontakt für Schließer-Relais | max. 1A und 24Vdc |
| Betriebstemperatur | -20 bis +55 °C |
| Schutzart | IP54 |
| Abmessungen | 46×26×108 mm (B×T×H) |
| Gewicht | 82 g |
