KEY RXM23 (900RXM23) – universeller Zweikanal-Funkempfänger für externe Montage mit Rolling Code und Festcode
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
59,67 € inkl. MwSt.
| Gewicht |
|---|
| 0,15 kg |
Produktbeschreibung KEY RXM23 (900RXM23) – universeller Zweikanal-Funkempfänger für externe Montage mit Rolling Code und Festcode
Zweikanaliger (d. h. mit zwei Tasten) Empfänger, kompatibel mit KEY-Fernbedienungen mit wechselndem (ROLLING), aber auch festem (FIX) Code. Mit diesem Empfänger können Sie mithilfe einer KEY-Fernbedienung ein automatisiertes Gerät einer anderen Marke steuern, zum Beispiel Antriebe der Marke NICE in unserem Sortiment. Besonders sinnvoll ist dies, wenn Sie bereits einen Antrieb der Marke KEY samt Fernbedienungen besitzen und einen Antrieb einer anderen Marke installieren und mit KEY-Fernbedienungen steuern möchten. Eine weitere Möglichkeit ist der Kauf eines externen NICE-Empfängers, zum Beispiel des NICE SMX2R oder des NICE FLOX2R, wenn Sie hauptsächlich NICE-Fernbedienungen verwenden möchten.
Im Speicher des Empfängers können bis zu 200 Fernbedienungen gespeichert werden.

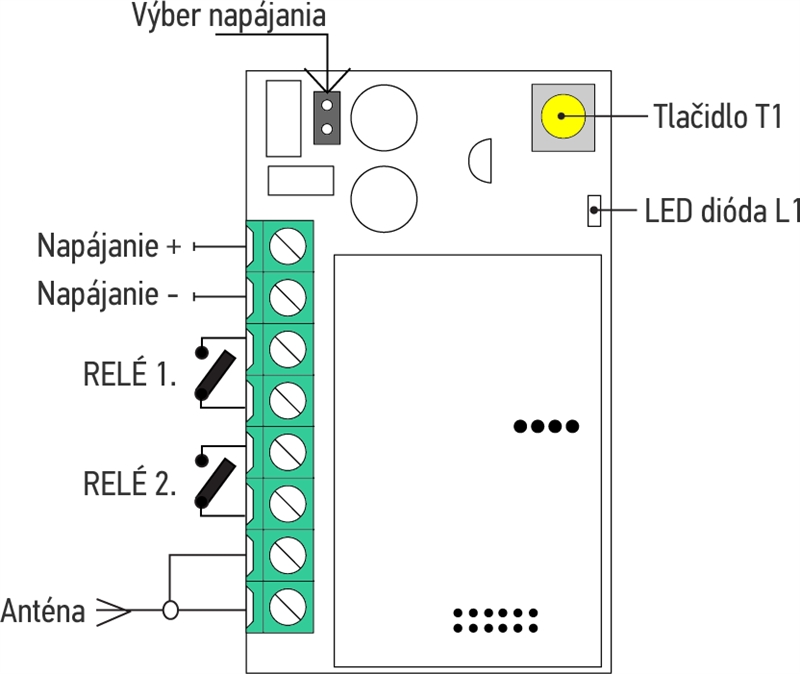

Schaltplan des Empfängers KEY RXM23 (900RXM23) und elektrischer Anschluss
Der Empfänger KEY RXM23 verfügt über eine Klemmleiste für die Stromversorgung, die Ausgänge zweier potentialfreier Relais und einen Antenneneingang. Außerdem verfügt er über die Taste T1, die LED L1 und einen Jumper zur Auswahl der Stromversorgungsart.

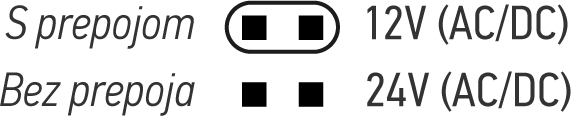

Das Gerät wird mit einer Klemmleiste geliefert, an die Sie die Stromversorgung anschließen (12 V Gleich- oder Wechselstrom bzw. 24 V Gleich- oder Wechselstrom). Die Stromversorgungsart wird mithilfe des Jumpers wie in der folgenden Abbildung ausgewählt:
Fernbedienungen mit dem Empfänger KEY RXM23 koppeln
Die erste gespeicherte Fernbedienung legt fest, welche Codierungsart der Empfänger erkennt. Der Empfänger ist daher NICHT universell für Fernbedienungen mit festem UND wechselndem Code geeignet, sondern für Fernbedienungen mit festem ODER wechselndem Code. Nach dem Anschließen der Stromversorgung blinkt der Empfänger wie folgt:
| 1 langes Blinken | Der Speicher ist leer, d. h. Sie können eine Fernbedienung mit festem oder wechselndem Code speichern. Diese Fernbedienung legt fest, welche Codierungsart der Empfänger künftig erkennt (bis zum Löschen des gesamten Speichers). |
|---|---|
| 2 schnelle Blinksignale | Im Empfänger können Sie Fernbedienungen nur mit festem Code speichern. |
| 3 schnelle Blinksignale | Im Empfänger können Sie Fernbedienungen nur mit wechselndem Code speichern. Zum Beispiel: KEY Sub SUB-44R. |
Fernbedienung mithilfe der Taste am Empfänger im Speicher speichern
Hinweis: Nach Beginn des Speichervorgangs können beliebige Fernbedienungen (Sender) in Reichweite gespeichert werden. Um zu verhindern, dass eine fremde Fernbedienung versehentlich gespeichert wird, trennen Sie vorübergehend die Antenne, um die Reichweite des Empfängers zu verringern.
Der Speichervorgang läuft wie folgt ab:
- Drücken Sie die Taste T1 am Empfänger einmal, um RELAIS 1 zu speichern, oder zweimal, um RELAIS 2 zu speichern.
- Die LED L1 am Empfänger bestätigt dies mit einem Blinksignal (für RELAIS 1) oder zwei Blinksignalen (für RELAIS 2).
- Drücken Sie innerhalb von sieben Sekunden eine Taste auf der Fernbedienung und halten Sie sie mindestens zwei Sekunden lang gedrückt.
- Bei erfolgreicher Speicherung blinkt die LED L1 einmal lang.
- Wenn Sie eine weitere Fernbedienung speichern möchten, fahren Sie mit Schritt 3 fort. Andernfalls warten Sie, bis die Zeitüberschreitung nach sieben Sekunden eintritt.
Fernbedienung mithilfe einer bereits gekoppelten Fernbedienung im Empfängerspeicher speichern
NEUE Fernbedienungen können auch ohne Bedienung am Empfänger (aber innerhalb der Reichweite seiner Antenne) im Empfängerspeicher gespeichert werden. Dazu benötigen Sie jedoch eine Fernbedienung, die bereits im Empfängerspeicher gespeichert ist (d. h. eine ALTE Fernbedienung). Gehen Sie wie folgt vor. Wiederholen Sie den Vorgang für jede Taste einzeln:
- Drücken Sie die Taste auf der NEUEN Fernbedienung mindestens 5 Sekunden lang.
- Drücken Sie die Taste auf der ALTEN Fernbedienung mindestens 3 Sekunden lang (wenn Schritt 1 erfolgreich war, sollte der Empfänger das Tor nicht bewegen. Andernfalls beginnen Sie von vorn und halten Sie die Taste in Schritt 1 länger gedrückt).
- Drücken Sie die Taste auf der NEUEN Fernbedienung mindestens 3 Sekunden lang.
- Drücken Sie die Taste auf der ALTEN Fernbedienung mindestens 3 Sekunden lang.
- Warten Sie 7 Sekunden und testen Sie die NEUE Fernbedienung (bzw. die entsprechende Taste).
Fernbedienung aus dem Empfängerspeicher löschen
Gehen Sie zum Löschen einer Fernbedienung aus dem Speicher wie folgt vor:
- Drücken Sie die Taste am Empfänger und halten Sie sie mindestens 3 Sekunden lang gedrückt, bis die LED L1 aufleuchtet. Lassen Sie die Taste anschließend los.
- Drücken Sie innerhalb von sieben Sekunden nach dem Aufleuchten die Taste auf der Fernbedienung, die Sie löschen möchten, und halten Sie sie gedrückt, bis die LED L1 erlischt. Lassen Sie die Taste anschließend los.
- Nach etwa einer Sekunde beginnt die LED am Empfänger in Abständen von einer halben Sekunde zu blinken.
- Drücken Sie die Taste T1 am Empfänger.
- Bei erfolgreichem Löschen blinkt die LED L1 einmal lang.
- Warten Sie 7 Sekunden.
Gesamten Empfängerspeicher löschen
Gehen Sie zum Löschen des GESAMTEN Speichers wie folgt vor:
- Drücken Sie die Taste T1 am Empfänger und halten Sie sie gedrückt, bis die LED L1 aufleuchtet (nach etwa 3 Sekunden). Halten Sie die Taste weiter gedrückt, bis die LED L1 erlischt (nach etwa 3 Sekunden), und lassen Sie sie dann los.
- Nach etwa einer Sekunde beginnt die LED von selbst in Abständen von einer Sekunde zu blinken.
- Drücken Sie genau beim dritten Blinksignal die Taste T1 am Empfänger.
- Bei erfolgreichem Löschen blinkt die LED L1 einmal lang.
Technische Daten des Empfängers KEY RXM23
| Codierung | - FIX - ROLLING |
|---|---|
| Kompatible Fernbedienungen | - SUB - ORION |
| Stromversorgung | - 12V AC/DC - 24V AC/DC |
| Stromaufnahme (minimal) | 18 mA |
| Stromaufnahme (maximal) | 44 mA |
| Leistungsaufnahme | 1W |
| Frequenz | 433,92 MHz |
| Antenne | 50Ω |
| Empfindlichkeit | -108 dB |
| Anzahl der Relais | 2 Relais |
| Kontakt für ein Schließerrelais | max. 1A und 24Vdc |
| Betriebstemperatur | -20 bis +55 °C |
| Schutzart | IP30 |
| Abmessungen | 82×25×42 mm (B×T×H) |
| Gewicht | 55 g |
