NICE PLA10 – elektrisches Vertikalschloss für Drehtore, NICE-PLA10

Verfügbarkeit:	auf Lager	Wir versenden die Ware normalerweise innerhalb von 24 Stunden.

NICE-PLA10
lagernd

114,62 € exkl. MwSt.
136,40 € inkl. MwSt.

Gewicht
0,80 kg

Produktbeschreibung NICE PLA10 – elektrisches Vertikalschloss für Drehtore, NICE-PLA10

Elektroschloss NICE PLA10 für nach innen und außen öffnende, automatisch oder manuell betriebene Drehtore und Gartentore. Funktioniert standardmäßig im Automatikmodus. Wird das abnehmbare Bauteil herausgezogen, funktioniert das Schloss halbautomatisch. Das Elektroschloss ist für den vertikalen Einbau, kann grundsätzlich aber auch horizontal montiert werden. Für eine horizontale Montage empfiehlt sich das alternative Modell Elektroschloss PLA11.

Handbücher und Dokumente zum Download

Handbuch zum Elektroschloss NICE PLA10

PDF

Technische Informationen

Montage:	vertikal (auch horizontal)
Achsabstand:	70mm vom Schlossrand bis zur Zylinderachse
Funktionen:	automatisch halbautomatisch
Spule:	Doppelte, austauschbare Spule für zuverlässigen Betrieb und eine lange Lebensdauer.
Spannung:	12V AC
Ausführung:	Gehäuse und mechanischer Anschlag aus galvanisch verzinktem Stahl. Messingfalle.
Zylinder:	Doppelzylinder oder Halbzylinder (der Halbzylinder ist im Lieferumfang des Lieferumfangs).

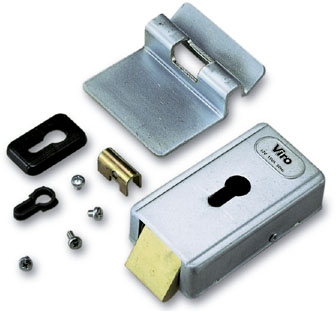

Lieferumfang

Der Lieferumfang des Elektroschlosses NICE PLA10 umfasst:

Schlosskörper mit Doppelsolenoid und Falle,
mechanischer Anschlag,
Metallhülse für den Zylinder mit Sicherungsschraube,
Halbzylinder
Nylonverschluss für die Verwendung mit dem Halbzylinder
und Schrauben zur Befestigung des Elektroschlosses.

Bildergalerie zur Verwendung des Elektroschlosses

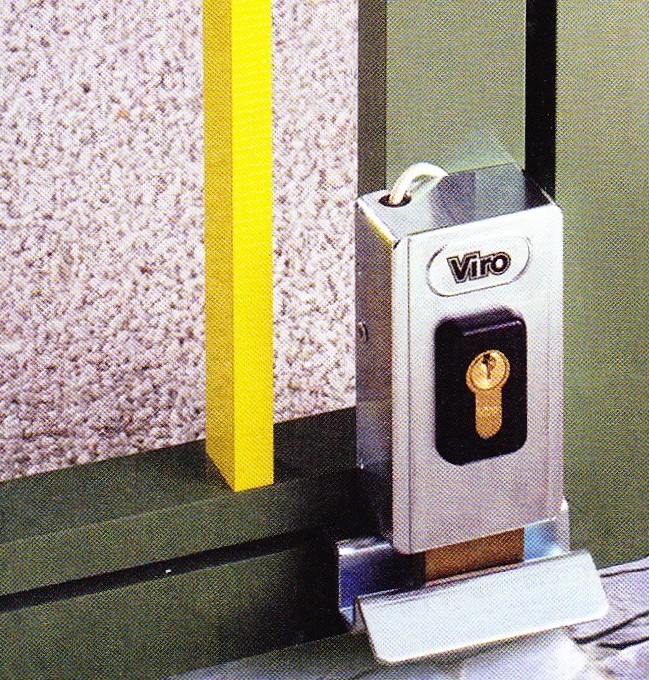

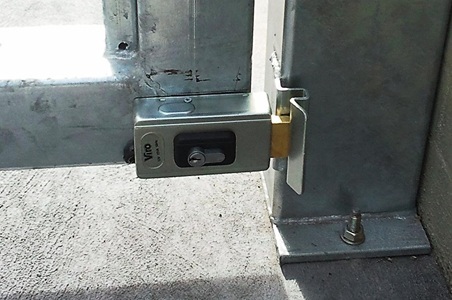

Vertikale Montage	Horizontale Montage

Funktionen des Elektroschlosses

Das Elektroschloss NICE PLA10 funktioniert standardmäßig im Automatikmodus. Wird das abnehmbare Bauteil herausgezogen, funktioniert es halbautomatisch. Im Automatikmodus wird das Schloss durch einen elektrischen Impuls entriegelt und erst wieder verriegelt, nachdem das Tor geöffnet und anschließend geschlossen wurde. Im halbautomatischen Modus wird das Schloss nach dem Herausziehen des abnehmbaren Bauteils nur durch die Kombination aus einem elektrischen Impuls und anschließendem manuellem Druck auf den Torflügel entriegelt.

Drücken Sie zum Aktivieren dieser Funktion die Drucklasche G weg und ziehen Sie das Kunststoffteil F heraus.

Abmessungen der kompatiblen Zylinder

Das Elektroschloss wird standardmäßig mit einem Halbzylinder geliefert. Die passende Zylindergröße können Sie der folgenden Tabelle entnehmen. Sie richtet sich nach der Materialstärke des Torflügels, an dem das Elektroschloss befestigt wird. Alternativ können Sie auch einen einseitigen Zylinder mit den in der Zeichnung angegebenen Abmessungen verwenden.

Zylinder einsetzen

Setzen Sie nach Auswahl des passenden Zylinders das Elektroschloss gemäß der folgenden Abbildung ein. Achten Sie auf den idealen Abstand von 4mm zwischen Schlosskörper und Oberkante des mechanischen Anschlags.

Elektrischer Anschluss des Elektroschlosses

Führen Sie das Kabel durch die Gummitülle an der Rückseite des Schlosses und schließen Sie es wie in der Abbildung gezeigt an:

Bildergalerie des Elektroschlosses

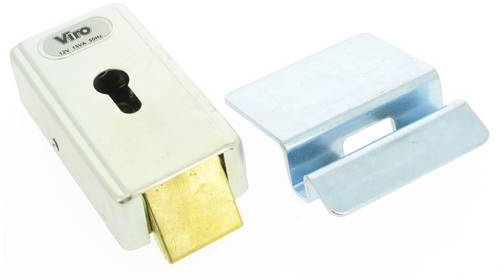

Schlosskörper des Elektroschlosses NICE PLA10 und Anschlag	Schlosskörper des Elektroschlosses NICE PLA10

Innenansicht des Elektroschlosses NICE PLA10	Verpackung des Elektroschlosses NICE PLA10

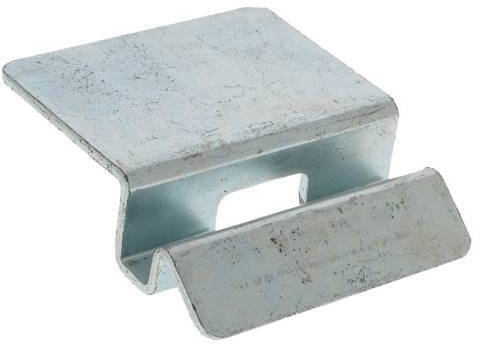

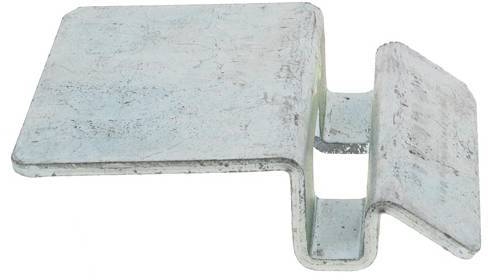

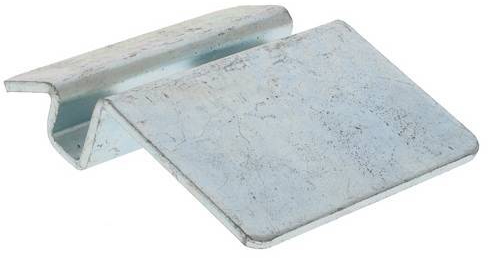

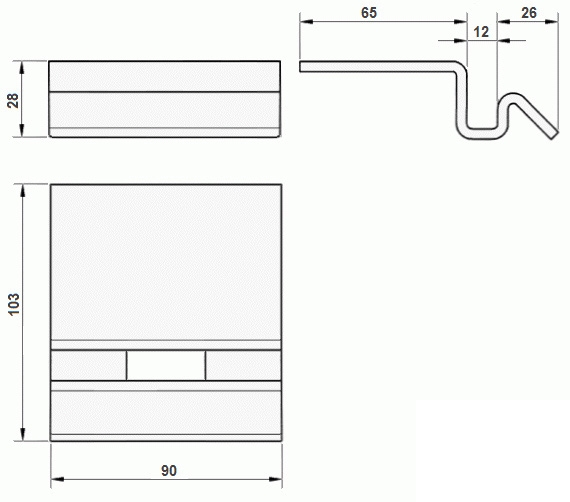

Bildergalerie des Schlossanschlags

Elektroschloss NICE PLA10 für nach innen und außen öffnende, automatisch oder manuell betriebene Drehtore und Gartentore. Funktioniert standardmäßig im Automatikmodus. Wird das abnehmbare Bauteil herausgezogen, funktioniert das Schloss halbautomatisch. Das Elektroschloss ist für den vertikalen Einbau, kann grundsätzlich aber auch horizontal montiert werden. Für die horizontale Montage empfiehlt sich eine alternative Elektroschloss PLA11.
