NICE PLA11 – horizontales Elektroschloss für Drehtore, NICE-PLA11
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
136,40 € inkl. MwSt.
| Gewicht |
|---|
| 0,80 kg |
Produktbeschreibung NICE PLA11 – horizontales Elektroschloss für Drehtore, NICE-PLA11
Elektroschloss NICE PLA11 ist für nach innen und außen öffnende automatische und manuelle Drehtore und Gartentore vorgesehen. Im Standardbetrieb funktioniert es automatisch. Nach dem Herausziehen des abnehmbaren Bauteils funktioniert es halbautomatisch. Das Elektroschloss ist für den horizontalen Einsatz, kann aber grundsätzlich auch vertikal montiert werden. Für die vertikale Montage empfiehlt sich die alternative Wahl des Elektroschloss PLA10.
Handbücher und Dokumente zum Download
Technische Informationen
| Montage: | horizontal (auch vertikal) |
|---|---|
| Achsabstand: | 70mm vom Schlossrand bis zur Zylinderachse |
| Funktionen: |
|
| Spule: | Doppelte, austauschbare Spule für gleichmäßige Belastung und lange Lebensdauer. |
| Spannung: | 12V AC |
| Ausführung: |
Gehäuse und mechanischer Anschlag aus galvanisch verzinktem Stahl. Messingfalle. |
| Zylinder: | Doppel- oder Halbzylinder (der Halbzylinder ist im Lieferumfang enthalten) Lieferumfang). |

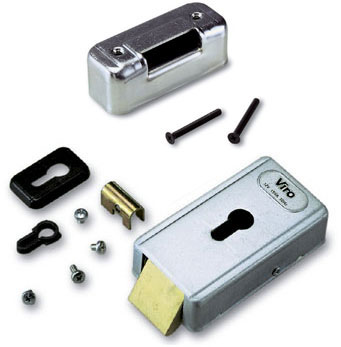

Lieferumfang
Der Lieferumfang des Elektroschlosses NICE PLA11 umfasst:
 |
|
Funktionen des Elektroschlosses
 |

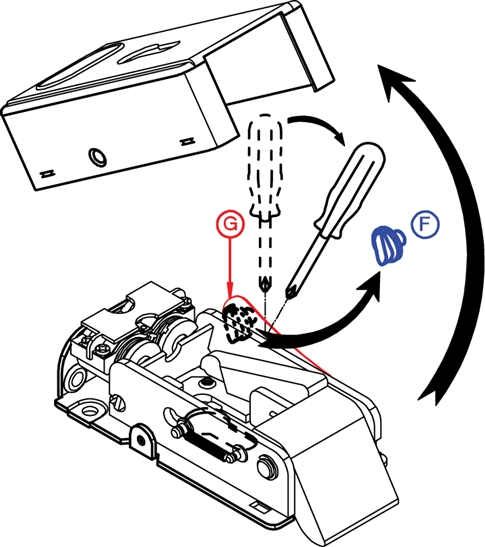

Das Elektroschloss NICE PLA11 funktioniert standardmäßig automatisch. Nach dem Herausziehen des abnehmbaren Bauteils funktioniert es halbautomatisch. Im automatischen Betrieb wird das Schloss durch einen elektrischen Impuls entriegelt und erst nach dem anschließenden Öffnen und Schließen des Tores wieder verriegelt. Im halbautomatischen Betrieb wird das Schloss nach dem Herausziehen des abnehmbaren Bauteils nur durch die Kombination aus einem elektrischen Impuls und anschließendem manuellen Drücken gegen den Torflügel entriegelt. Drücken Sie zum Aktivieren dieser Funktion den Druckhebel G weg und ziehen Sie das Kunststoffbauteil F heraus. |

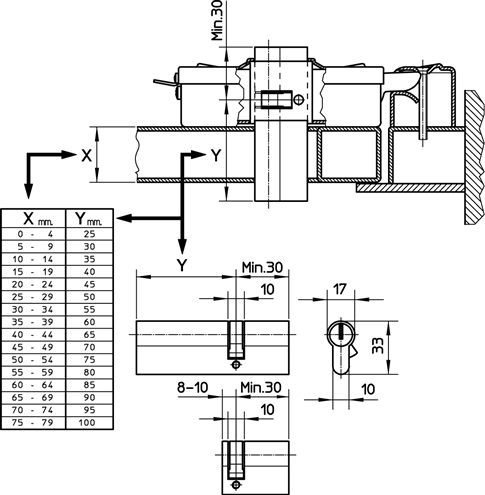

Abmessungen der kompatiblen Zylinder
Das Elektroschloss wird mit einem Halbzylinder geliefert. Die benötigte Zylindergröße können Sie der folgenden Tabelle entnehmen. Sie richtet sich nach der Materialstärke Ihres Tores, an dem Sie das Elektroschloss befestigen. Alternativ können Sie einen einseitigen Zylinder mit den in der Zeichnung angegebenen Abmessungen verwenden.

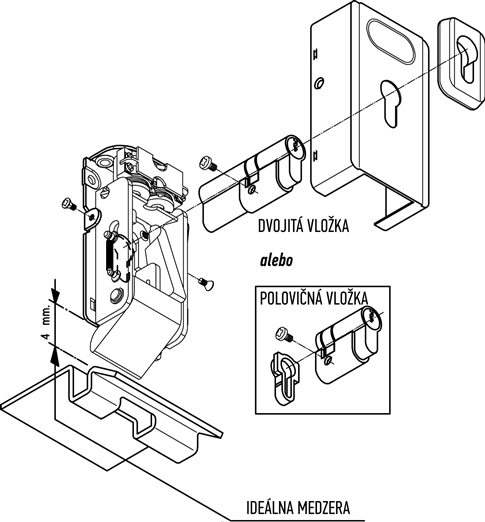

Einsetzen des Zylinders
Setzen Sie das Elektroschloss nach Auswahl des passenden Zylinders gemäß dem folgenden Schema ein. Halten Sie den idealen Abstand von 4mm zwischen dem Schlosskörper und der Oberkante des mechanischen Anschlags ein.

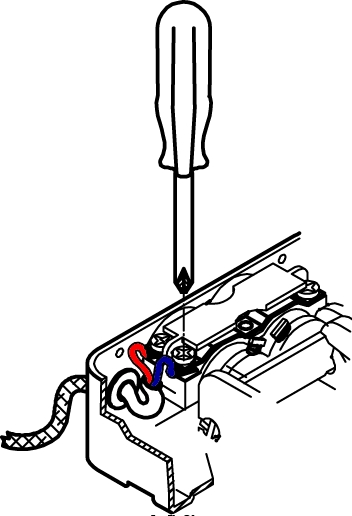

Elektrischer Anschluss des Elektroschlosses
Führen Sie die Kabel durch die Gummidurchführung an der Rückseite des Schlosses und schließen Sie sie wie abgebildet an:
Fotogalerie des Elektroschlosses

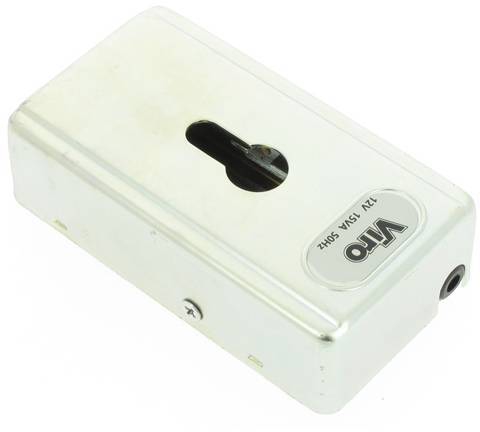

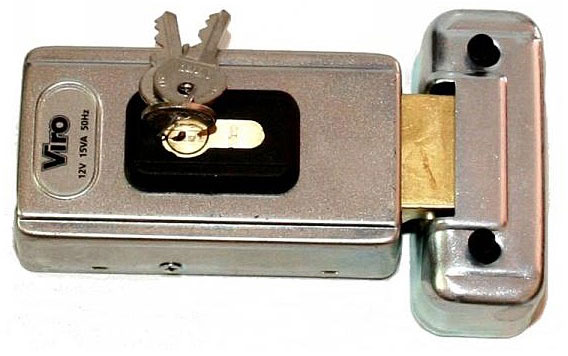

| Schlosskörper NICE PLA11 und Anschlag | Schlosskörper NICE PLA11 |
|---|---|
 |
 |

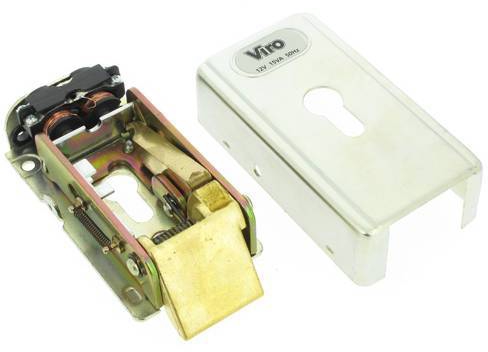

| Innenansicht des Elektroschlosses NICE PLA11 | Gehäuse des Elektroschlosses NICE PLA11 |
 |
 |

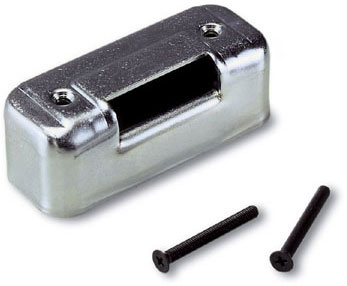

Fotogalerie des Schließblechs
 |
 |
Elektroschloss NICE PLA11 ist für nach innen und außen öffnende automatische und manuelle Drehtore und Gartentore vorgesehen. Im Standardbetrieb funktioniert es automatisch. Nach dem Herausziehen des abnehmbaren Bauteils funktioniert es halbautomatisch. Das Elektroschloss ist für den horizontalen Einsatz, kann aber grundsätzlich auch vertikal montiert werden. Für die vertikale Montage empfiehlt sich die alternative Wahl des Elektroschloss PLA10.
Technische Informationen
| Montage: | horizontal (auch vertikal) |
|---|---|
| Achsabstand: | 70mm vom Schlossrand bis zur Zylinderachse |
| Funktionen: |
|
| Spule: | Doppelte, austauschbare Spule für gleichmäßige Belastung und lange Lebensdauer. |
| Spannung: | 12V AC |
| Ausführung: |
Gehäuse und mechanischer Anschlag galvanisch verzinkter Stahl. Messingzunge. |
| Schließzylinder: | Doppel- oder Halbzylinder (der Halbzylinder ist im Lieferumfang Lieferumfang). |
Lieferumfang
Der Lieferumfang des Elektroschlosses NICE PLA11 umfasst:
|
|
Funktionen des Elektroschlosses
|
Das Elektroschloss NICE PLA11 arbeitet im Automatikmodus; nach dem Herausziehen des abnehmbaren Bauteils arbeitet es halbautomatisch. Im Automatikmodus wird das Schloss durch einen elektrischen Impuls entriegelt und erst nach dem anschließenden Öffnen und Schließen des Tors wieder verriegelt. Im halbautomatischen Modus wird das Schloss nach dem Herausziehen des abnehmbaren Bauteils nur durch eine Kombination aus elektrischem Impuls und anschließendem manuellen Drücken gegen den Torflügel entriegelt. Drücken Sie zur Aktivierung dieser Funktion den Druckhebel G weg und ziehen Sie das Kunststoffbauteil F heraus. |
Abmessungen der kompatiblen Schließzylinder
Das Elektroschloss wird mit einem Halbzylinder geliefert. Die passende Größe eines anderen benötigten Schließzylinders entnehmen Sie bitte der folgenden Tabelle. Sie richtet sich nach der Materialstärke Ihres Tors an der Stelle, an der das Elektroschloss befestigt wird. Alternativ können Sie einen einseitigen Schließzylinder mit den in der Zeichnung angegebenen Abmessungen verwenden.
Einsetzen des Schließzylinders
Setzen Sie das Elektroschloss nach Auswahl des passenden Schließzylinders gemäß folgendem Schema ein. Halten Sie den optimalen Abstand von 4 mm zwischen dem Schlosskörper und der Oberkante des mechanischen Anschlags ein.
Elektrischer Anschluss des Elektroschlosses
Führen Sie die Kabel durch die Gummidurchführung an der Rückseite des Schlosses und schließen Sie sie gemäß Abbildung an:
Fotogalerie des Elektroschlosses
| Schlosskörper des Elektroschlosses NICE PLA11 und zugehöriger Anschlag | Schlosskörper des Elektroschlosses NICE PLA11 |
|---|---|
|
|

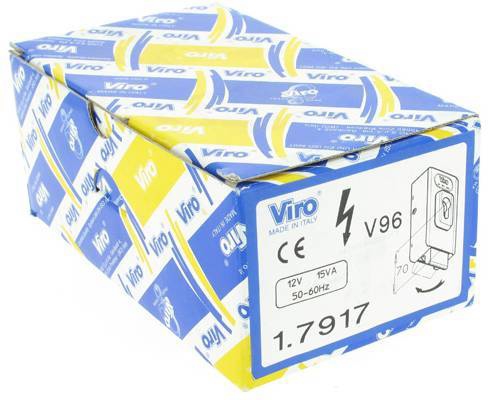

| Innenansicht des Elektroschlosses NICE PLA11 | Verpackung des Elektroschlosses NICE PLA11 |
|
|

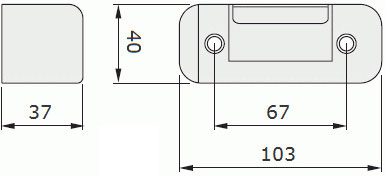

Fotogalerie des Anschlags für das Elektroschloss
|
|
