Schranke NICE LBAR – ohne Schrankenbaum

Verfügbarkeit:	innerhalb von 3 Tagen	Die Ware versenden wir normalerweise innerhalb von 3 Tagen.

NICE-LBAR
innerhalb von 3 Tagen

2.075,06 € exkl. MwSt.
2.469,32 € inkl. MwSt.

Gewicht
85 kg

Produktbeschreibung Schranke NICE LBAR – ohne Schrankenbaum

NICE LBAR ist eine elektromechanische Schranke zur kontrollierten Zufahrt von Kraftfahrzeugen und wird ohne Schrankenbaum. Sie verfügt über einen Motor mit 24 V DC und eine integrierte Steuerung. BCU1 R10 (XBA3 R10). Die Standardausführung wird mit 230 V ACversorgt; 24 V ist die Motorspannung.

Sie ist für einen Schrankenbaum mit einer angegebenen Länge von 7, 8 oder 9 m. ausgelegt. Sie verfügt über ein robustes Stahlgehäuse und eine Ausgleichsfeder. Elliptische Aluminiumschrankenbäume XBA15, XBA14 und XBA5 lassen sich in den zulässigen Kombinationen mit XBA9. verbinden. Die genaue Länge des montierten Schrankenbaums und seine Ausstattung bestimmen die Einstellung der Feder.

Bei einem Stromausfall lässt sich der Schrankenbaum mit einem Schlüssel entriegeln oder mit dem Notstromakku PS224. Im Gehäuse können die Signalleuchte XBA7 oder die Ampel XBA8. Zwei einander gegenüberliegende Schranken lassen sich im Master-Slave-Modus.

synchronisieren. Prüfen Sie bei einer vorhandenen Schranke zunächst die Kennzeichnung der Platine. Die folgenden Einstellungen gelten für die BCU1 R10 mit Display und Drehwahlschalter; die ältere XBA3 verfügt über eine andere Steuerung und ist nicht allein aufgrund der ähnlichen Bezeichnung austauschbar.

Schnellnavigation
Auswahl und Grenzwerte	Sets und Alternativen
Zubehör	Montage und Befestigung
Feder und Ausgleich	Anschläge
Verkabelung	Klemmen und Schaltplan
Einlernen und Tests	Programmierung
Zwei Schranken	Notstromversorgung und Funk
Diagnose	Zurücksetzen
Entriegelung	Wartung

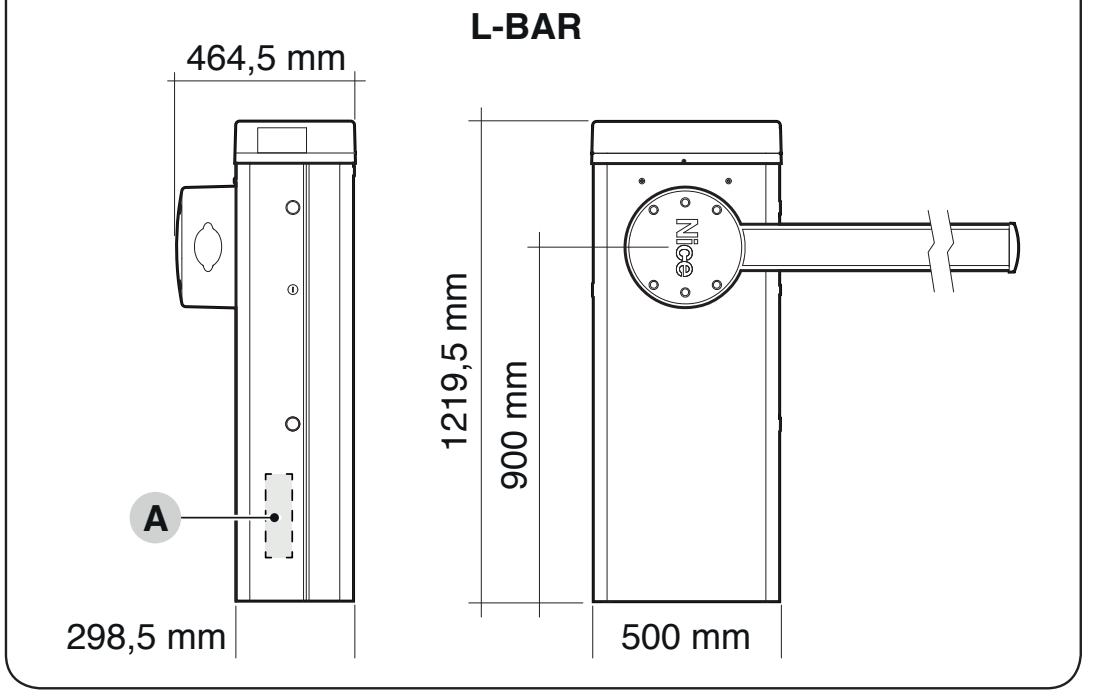

Technische Daten und Abmessungen	Handbuch PDF

Wann ist NICE LBAR die richtige Wahl?

Was ist zu prüfen?	Angabe und Bedeutung
Freie Durchfahrtsbreite	7–9 m
Einstellbare Bewegungszeit	8–12 s bei der angegebenen Ausführung mit BCU1 R10
Max. Zyklen bei Nenndrehmoment	150 Zyklen/h
Schrankenbaum	Wird separat geliefert; Kombinationen aus Bauteilen und Verbindern
Manuelle Entriegelung	Mit Schlüssel bei Stromausfall oder Wartungsarbeiten
Zwei einander gegenüberliegende Schranken	Master-Slave-Synchronisierung

Die Länge des Schrankenbaums entspricht nicht der freien Durchfahrtsbreite. Berücksichtigen Sie bei der Auswahl den Platzbedarf des Gehäuses und der Halterung; prüfen Sie die endgültige Durchfahrtsbreite vor Ort. Die Bewegungszeit hängt von der Einstellung, dem Schrankenbaum und seiner Ausstattung ab. Die maximale Zyklenzahl garantiert keinen uneingeschränkten Betrieb bei jeder Belastung.

Die Schranke ist für Fahrzeuge bestimmt. Die Bewegung des Schrankenbaums darf Fußgänger nicht gefährden; richten Sie einen separaten Fußweg ein und wählen Sie die Sicherheitseinrichtungen entsprechend den Risiken der jeweiligen Zufahrt aus. Prüfen Sie vor der Montage auch den Platz über dem Schrankenbaum in geöffneter Position.

Ausstattung des Schrankenbaums und Einschränkungen

Zubehör	Bedingung
Gummi und Beleuchtung	Bei korrekter Länge, Verkabelung und Ausbalancierung zulässig. Wählen Sie den Lichtstreifen entsprechend der tatsächlichen Länge des Schrankenbaums aus.
Unterkriechschutz WA13	Nur bei einer Konfiguration mit 7,33 oder 8,33 m gemäß Federtabelle. Für einen 9,33 m langen Schrankenbaum ist diese Ausstattung in der Tabelle nicht aufgeführt; montieren Sie sie nicht ohne eine bestätigte Lösung.
Bewegliche Auflage WA12	Bei Schrankenbäumen mit 7,33 und 8,33 m wird sie berücksichtigt. Verwenden Sie sie bei einem 9,33 m langen Schrankenbaum nicht ohne eine individuell bestätigte Lösung.
Knickgelenk XBA11	Für LBAR nicht zulässig. Für diese Schranke ist es keine Lösung bei niedriger Deckenhöhe.

Wählen Sie nach dem Anbringen von Beleuchtung, Gummi, Auflage oder Unterkriechschutz erneut die Federbefestigung und Auswuchtung. Eine Erhöhung der Motorkraft ersetzt keine korrekte mechanische Einstellung.

Aus welchen Teilen besteht der Schrankenbaum?

Bezeichnung des Schrankenbaums	Teile	Was ist zu prüfen?
7 m	XBA15 + XBA14 + XBA9	Federtabelle: 7,33 m; das kürzere Teil wird am Gehäuse montiert.
8 m	2 × XBA14 + XBA9	Federtabelle: 8,33 m.
9 m	XBA14 + XBA5 + XBA9	Federtabelle: 9,33 m; das kürzere Teil wird am Gehäuse montiert.

XBA15 ist 3 150 mm lang, XBA14 ist 4 150 mm lang und XBA5 ist 5 150 mm lang. Verwenden Sie die Handelsbezeichnung 6, 7, 8 oder 9 m nicht als exaktes Montagemaß. Messen Sie die Länge des bestückten Schrankenbaums und die lichte Durchfahrtsbreite vor der Montage. Der Verbinder XBA9 ermöglicht keine Überschreitung der Schrankenlimits.

Schrankensets mit Schrankenbaum und Zubehör

Wenn Sie eine komplette Schrankenanlage mit Schrankenbaum wünschen, wählen Sie eines der verfügbaren Sets. Die angegebene Länge bezieht sich auf den Schrankenbaum, nicht auf die lichte Durchfahrtsbreite. Sets verschiedener Baureihen haben unterschiedliche Steuerungen und Grenzwerte; die genaue Zusammenstellung finden Sie auf der jeweiligen Set-Produktseite.

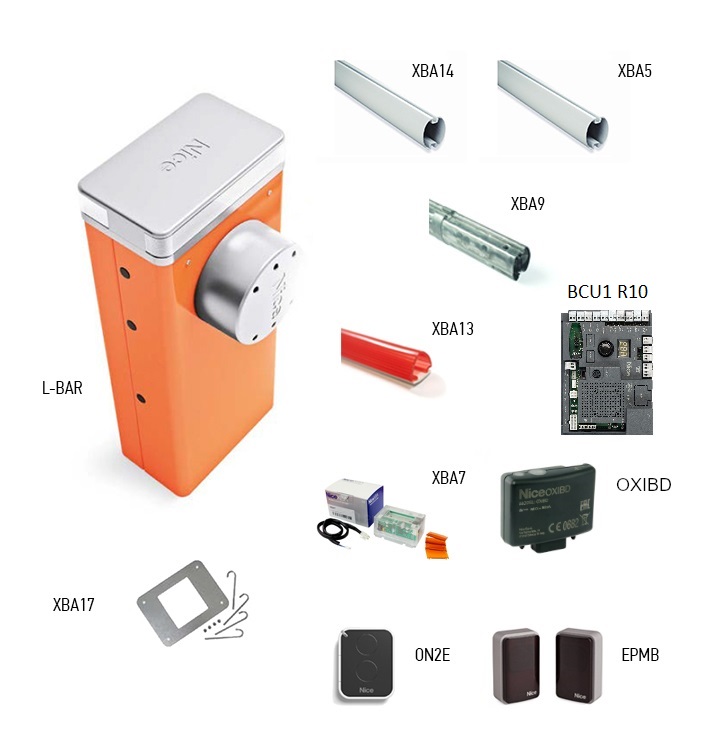

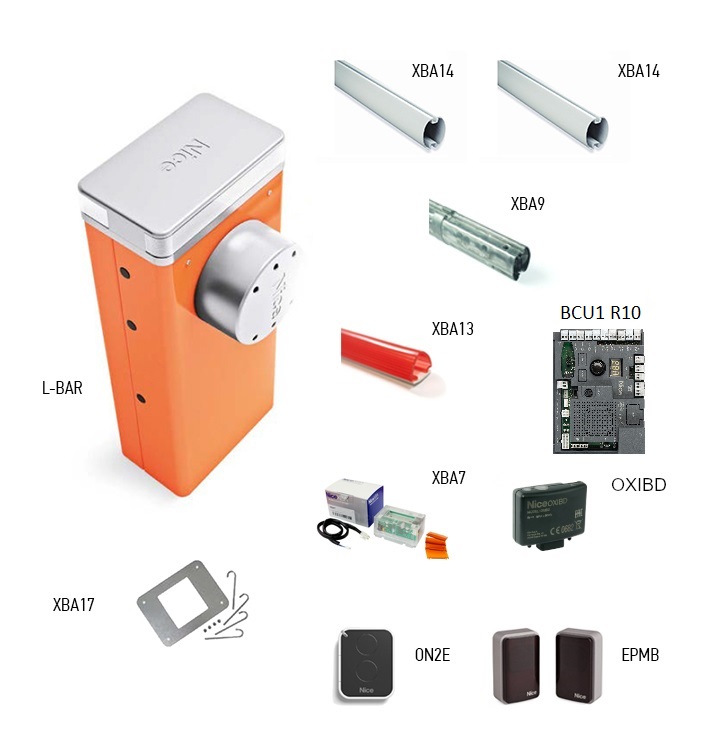

NICE LBAR-Schrankensets
LBAR – Schrankenbaum 8 m	LBAR – Schrankenbaum 9 m

Zubehör passend zur LBAR-Schranke

Wählen Sie die Ausstattung passend zur Schrankenbaumlänge und zum Einsatz. Auch kompatibles Zubehör unterliegt mechanischen und elektrischen Einschränkungen; möglicherweise können nicht alle Zubehörteile gleichzeitig verwendet werden.

Was	Warum	Typ
Schrankenbaum	Das Gehäuse wird ohne Schrankenbaum geliefert. Wählen Sie die Teile und den Verbinder passend zur konkreten Länge.	XBA15 / XBA14 / XBA5
Schrankenbaumverbinder	Verbindet zwei Schrankenbaumteile; Montageanleitung. Verwenden Sie den Verbinder ausschließlich mit den für diese Schranke angegebenen kompatiblen Teilen.	XBA9
Feste Auflage	Höhenverstellbare Auflage für das Ende des geschlossenen Schrankenbaums. Dies ist keine am Schrankenbaum befestigte Stütze.	WA11
Bewegliche Stütze	Klappbare Stütze am Schrankenbaum. Zulässige Längen und Belastung finden Sie in der Federtabelle.	WA12
Schrankenzaun	Aluminium-Sperre, 2-m-Element. Nur in zulässigen Konfigurationen; längenabhängige Einschränkungen.	WA13
Reflektierende Aufkleber	24 rote Aufkleber für eine bessere Sichtbarkeit des Schrankenbaums.	WA10

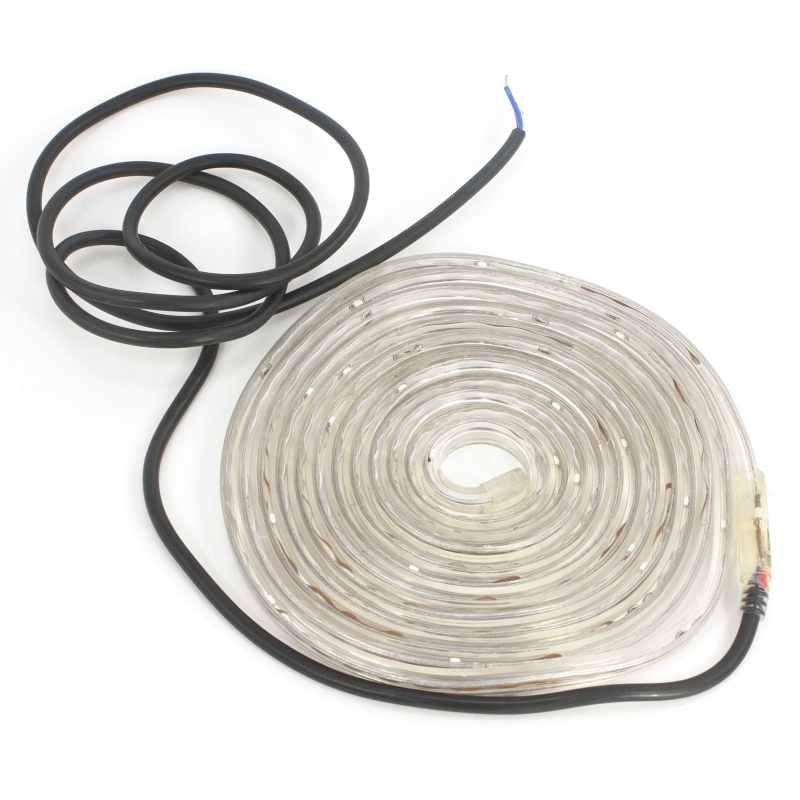

Schrankenbaumbeleuchtung	XBA18 ist ein 8 m langer Leuchtstreifen; er deckt nicht automatisch einen 9 m langen Schrankenbaum vollständig ab. Prüfen Sie Anzahl und Anschluss anhand der Leistungsaufnahme am LIGHT-Ausgang.	XBA18
Schutzgummi	9 Abschnitte à 1 m. Mechanischer Kantenschutz; ersetzt keine überwachte Sicherheitsleiste.	XBA13
Notstromversorgung	24-V-Akku mit Ladefunktion für den Betrieb bei Stromausfall; die Anzahl der Schaltzyklen hängt vom Ladezustand und der Ausstattung ab.	PS224 – Anschluss
Rundumleuchte im Gehäuse	Signalisierung von Bewegung und Diagnose über INTERNAL LIGHT.	XBA7
Ampel im Gehäuse	Steuerung der Durchfahrt entsprechend der Einstellung INTERNAL LIGHT / OU4.	XBA8
Lichtschranken	Zweiadriger BlueBUS. Führen Sie nach Änderung der Verdrahtung eine Set 1.	EPMB
Fernbedienung	SM-Empfänger und Handsender mit passender Codierung; bei einem vorhandenen Empfänger die bereits gespeicherte Handsenderfamilie überprüfen.	OXIBD + ON2E
Steuerplatine	Ersatzplatine der Generation mit Display und Wahlschalter. Die Schranke verfügt bereits über eine Steuerung; eine zusätzliche externe Steuerzentrale ist nicht erforderlich.	BCU1 R10 (XBA3 R10)
Wartung und Einstellung	BUS-T4-Schnittstelle für Diagnose und Wartungszähler.	OVIEW + IBT4N
Solarversorgung	Alternative Stromquelle anstelle des Netzanschlusses. Bei dieser Anschlussart nicht gleichzeitig 230 V anschließen.	Solemyo SYKCE30

Montage des Schrankengehäuses und des Schrankenbaums

Montage, Netzanschluss und Inbetriebnahme sind von einer qualifizierten Fachkraft durchzuführen. Vor Arbeiten sowohl die Netzversorgung als auch die Notstrombatterie trennen. Einen festen Untergrund, Entwässerung, ausreichend Platz für den gesamten Schrankenbaum und einen sicheren Zugang zur Entriegelung sicherstellen.

Fundamentplatte und Verankerung

Bei einer geeigneten vorhandenen Fundamentfläche die vier Bohrungen anhand des Gehäuses markieren und zum Untergrund passende Anker auswählen. Bei einem neuen Fundament Leerrohre, die vier mitgelieferten Ankerschrauben und eine waagerecht und parallel zum Schrankenbaum ausgerichtete Fundamentplatte vorbereiten.

Untergrund prüfen	Anforderung
Betonfundament	Bewehrter Beton, mindestens 0,15 m dick und mit einem Volumen von mehr als 0,2 m³. Die Fundamentmaße legt die Fachkraft anhand der örtlichen Bedingungen fest.
Betonanker	4 Anker mit 12-MA-Schrauben (M12), jeweils mit einer Zugfestigkeit von mindestens etwa 3,9 kN.
Anderes tragfähiges Material	Die Tragfähigkeit des Untergrunds und der vier Verankerungspunkte für eine Belastung von mindestens etwa 9,8 kN überprüfen.
Montage	Die Platte waagerecht und bündig mit der Oberfläche ausrichten; das Gehäuse erst nach vollständigem Aushärten des Betons befestigen.

Befestigung und Montage des Schrankenbaums

Bei einem zweiteiligen Schrankenbaum gehört das kürzere Teil zum Schrankengehäuse. Das vorgesehene Verstärkungselement am Ende neben der Halterung einsetzen: 700 mm für LBAR. Dieses Verstärkungselement ist nicht der Verbinder XBA9 zwischen den beiden Schrankenbaumteilen.

Die beiden vorgesehenen Stifte in die Abtriebswelle einsetzen. Die Halterung in der Position für den senkrechten Schrankenbaummontieren und mit Schrauben und Federscheiben befestigen.
Die Abdeckung mit sechs Schrauben an der Halterung anbringen; die Schrauben vorerst locker lassen.
Das mitgelieferte Verbindungselement in das Ende des passenden Aluminium-Schrankenbaums einsetzen und mit einer Schraube sichern.
Den Schutzgummi mit den passenden Verbindern in die Nuten einsetzen und die Endkappe sowie die Gummiabdeckungen anbringen.
Den vollständigen Schrankenbaum bis zum Anschlag in die Halterung schieben und alle sechs Schrauben fest anziehen.
Die gewählte Ausstattung montieren und erst danach die Federeinstellung, den Ausgleich und den Einlernvorgang abschließen.

Verbindung zweier Teile mit XBA9

Den Verbinder XBA9 in die offenen Enden beider Teile einschieben. Die Bohrungen im Schrankenbaum und im Verbinder müssen fluchten.
Die drei Spreizschrauben des Verbinders gleichmäßig lösen wie in der Abbildung gezeigt. Dadurch spreizt sich der Mechanismus und fixiert den Verbinder im Inneren der Schrankenbaumteile; es handelt sich nicht um das gewöhnliche Festziehen einer Befestigungsschraube.
Auf eine feste, spielfreie Verbindung achten. Erst nach Montage des Schrankenbaums und seiner Ausstattung den Ausgleich und die Prüfungen abschließen.

Linke oder rechte Montage der Schranke

Die Seite der Federaufhängung muss der Stellung des Richtungsschalters auf der Platine entsprechen. RH/DX gilt für eine Feder auf der rechten Seite des Ausgleichshebels, LH/SX für eine Feder auf der linken Seite. Die Änderung der mechanischen Anordnung darf nur von einer Fachkraft bei sicher entspannter Feder vorgenommen werden; es genügt nicht, den Schalter bei unveränderter Mechanik umzulegen.

Federbefestigung und Ausgleich des Schrankenbaums

Die Auswahl richtet sich nach dem genauen Modell, der tatsächlichen Länge und sämtlichem montiertem Zubehör. Die obere Befestigungsposition ist mit A oder B, die untere mit 1, 2 oder 3 gekennzeichnet. Die für LBAR gekennzeichneten Bohrungen am Hebel verwenden. Bei umgekehrter Schließrichtung die entsprechenden Bohrungen auf der anderen Hebelseite verwenden.

Für den maximal langen Schrankenbaum mit Schutzgummi, gegebenenfalls mit Gummi und Leuchten, den Abschnitt A der Originaltabelle verwenden: L9BAR, 9,33 m = B / 1. Für kürzere Schrankenbäume und weitere Ausstattung den Abschnitt B verwenden. Die Tabellenbezeichnung L9BAR gehört zu dieser LBAR-Familie; vor dem Eingriff auch das Typenschild der tatsächlichen Schranke überprüfen.

Ausstattungsindizes für Abschnitt B

Schrankenbaumausstattung	Index
Schutzgummi XBA13	0
Schutzgummi mit Leuchten XBA4/XBA6/XBA18	1
WA12	3
WA13	2 bei 7,33 und 8,33 m

Addieren Sie für jedes verwendete Zubehörteil den entsprechenden Index. Die Zeilen „Gummi“ und „Gummi mit Leuchten“ sind Alternativen und werden nicht miteinander addiert. Jedes weitere Zubehörteil erhöht die Belastung; Summe und Stückzahl müssen innerhalb des zulässigen Bereichs der jeweiligen Konfiguration bleiben. Ein Strich bedeutet, dass die Kombination unzulässig ist.

Exakte Ausführung des Schrankenbaums	Befestigung gemäß Indexsumme
XBA15 + XBA14, 7,33 m	0–2: A / 1 3–4: A / 2 5–6: A / 3
2 × XBA14, 8,33 m	0–2: A / 3 3–6: B / 1
XBA14 + XBA5, 9,33 m	Teil A: B / 1, Schutzgummi oder Gummi mit Leuchten. Teil B ist für diese Länge nicht angegeben.

Verwenden Sie die angegebenen Positionen nur, wenn der abgebildete Halter und die Federanordnung übereinstimmen. Bei abweichender mechanischer Ausführung richten Sie sich nach der mit der jeweiligen Schranke gelieferten Anleitung; die Lochpositionen verschiedener Ausführungen dürfen nicht übertragen werden.

Deckt die Tabelle die Länge, Ausstattung oder resultierende Summe nicht ab, darf die Befestigungsposition nicht geschätzt werden. Vor dem Versetzen der Feder muss der Techniker den Schrankenbaum sichern und die Federvorspannung sicher lösen. Entfernen Sie den Schrankenbaum nicht aus dem Halter, solange die Feder belastet ist.

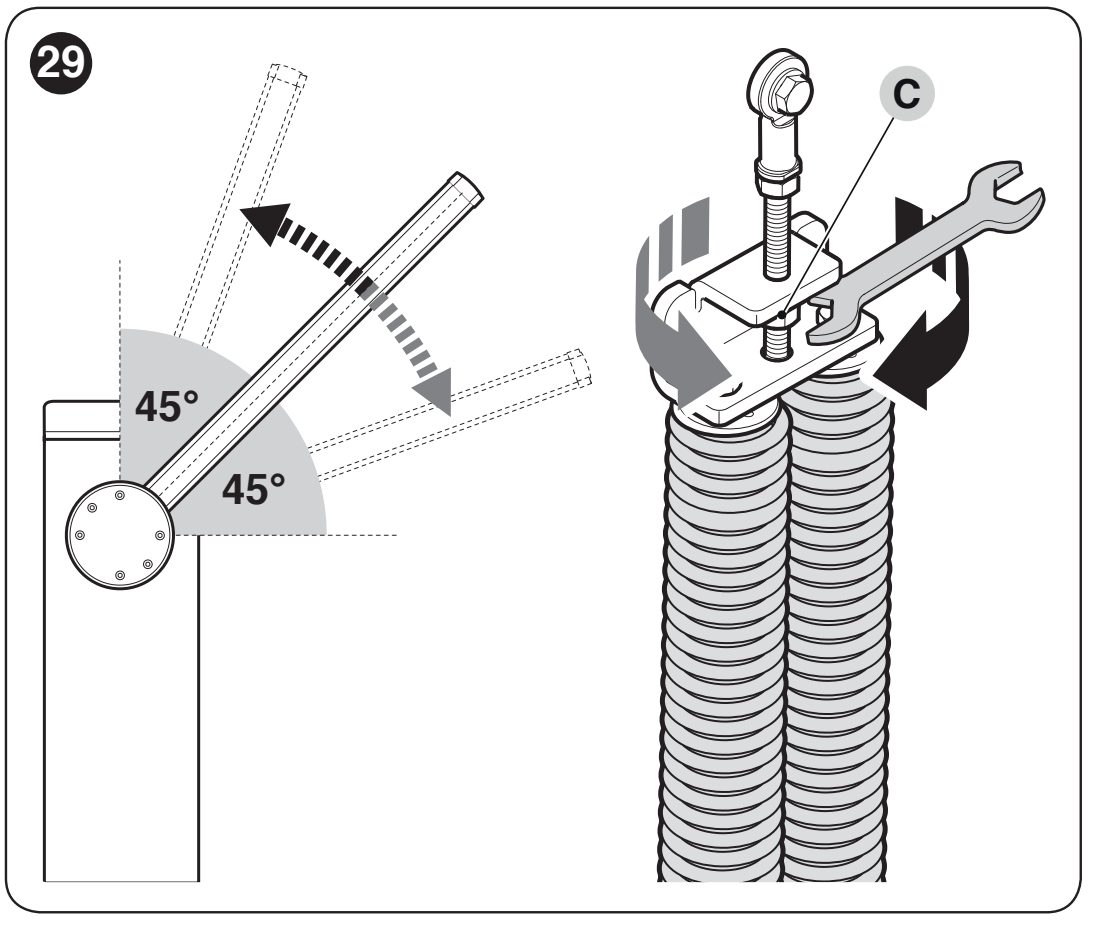

Kontrolle des Gleichgewichts bei 45°, 20° und 70°

Trennen Sie Netz und Batterie ab. Halten Sie den Schrankenbaum sicher fest, entriegeln Sie das Getriebe und bringen Sie ihn ungefähr in die Position 45°.
Steigt der Schrankenbaum, verringern Sie die Federvorspannung, indem Sie die Einstellmutter C drehen im Uhrzeigersinn. Sinkt er, erhöhen Sie die Vorspannung durch Drehen gegen den Uhrzeigersinn.
Wiederholen Sie die Kontrolle ungefähr bei 20° und 70°. Der Schrankenbaum darf sich nicht deutlich selbstständig bewegen oder beschleunigt nach unten fallen.
Verriegeln Sie nach Abschluss das Getriebe.

Bei entriegeltem Antrieb darf die zum manuellen Bewegen erforderliche Kraft beim Öffnen und Schließen in keiner Position ungefähr mehr als 65 N. Dies ist der höchstzulässige Wert für eine Unwucht und kein Einstellziel. Die Kraft wird im rechten Winkel zum Schrankenbaum in 1 m Abstand von der Drehachse gemessen; sie gibt nicht die Aufprallkraft des angetriebenen Schrankenbaums an.

Mechanische Anschläge

Fahren Sie nach dem Entriegeln den gesamten Weg manuell ab. Stellen Sie mit den Anschlagschrauben die waagerechte Schließposition und die senkrechte Öffnungsposition ein und ziehen Sie anschließend die Sicherungsmuttern fest. Führen Sie danach die Positionslernfunktion Set 2. Das elektronische Einlernen ersetzt nicht die korrekte Einstellung der mechanischen Anschläge.

Verkabelung und Trennung der Stromversorgung

Schließen Sie die 230-V-Netzleitung an die Netzklemmen L/N und den Schutzleiter gemäß der Originalinstallation an. Sichern Sie das Kabel mit einer Kabelverschraubung und einer Zugentlastung. Legen Sie an die Befehlseingänge oder an BlueBUS keine 230 V an. Vertauschen Sie die Motor- und Zubehörstromkreise nicht.

Leitung	Querschnitt und Länge
230-V-Netz	3 × 1,5 mm² bis 30 m; bei größerer Länge 3 × 2,5 mm² und eine entsprechende Erdung.
BlueBUS	2 × 0,5 mm² bis 20 m; bis 40 m 2 × 1 mm² verwenden.
Schlüsselschalter	2 Kabel mit je 2 × 0,25 mm² bis 30 m; können durch ein Kabel mit 4 × 0,5 mm² ersetzt werden.
OPEN / CLOSE	2 × 0,25 mm² bis 30 m je Eingang.
Blinkleuchte / Anzeige	2 × 0,5 mm² bis 30 m; die Gerätespannung muss der Ausgangseinstellung entsprechen.
Master–Slave	2 × 1 mm² bis 20 m.
Antenne	Koaxialkabel RG58, höchstens 15 m; empfohlen wird eine Länge unter 5 m.

Steuergerät BCU1 R10: Schaltplan und Klemmen

Trennen Sie vor dem Anschließen Netz und Batterie ab. Die Klemmenleisten sind abnehmbar; schließen Sie die Leiter entsprechend der Kennzeichnung auf der jeweiligen Platine an. Der folgende Schaltplan gehört zu einer Steuerung mit Display und Drehwahlschalter.

Die Netzversorgung muss über eine Schutzerdung PE und eine geeignete Vorrichtung zur vollständigen Trennung vom Netz verfügen. Der Anschluss an 230 V und die Prüfung der Schutzmaßnahmen sind von einer qualifizierten Elektrofachkraft durchzuführen. Die Netzspannung darf nicht an die Befehls- oder Zubehörklemmen gelangen.

Klemme / Anschluss	Was wird hier angeschlossen?
FLASH	Blinkleuchte, standardmäßig 12 V, max. 21 W. OU2 ändert Funktion und Spannung; prüfen Sie vor dem Anschließen die aktuelle Einstellung.
LIGHT	Schrankenbaumbeleuchtung, Standardstromkreis 24 V, max. 10 W; Funktion OU1.
OGI	Schrankenanzeigenleuchte 24 V, max. 10 W; ihr Verhalten wird durch OU3 bestimmt.
BlueBUS	Zweileiter-Stromversorgung und Kommunikation für kompatibles Zubehör, ohne Polaritätsvorgabe.
STOP	NO, NC oder 8,2 kΩ; der Typ wird während des Einlernens erkannt. Eine anschließende Zustandsänderung stoppt den Bewegungsablauf.
SbS / OPEN / CLOSE	Potenzialfreie Schaltkontakte NO für Schrittbetrieb, Öffnen oder Schließen. Die Zuordnung von In1–In3 kann geändert werden.
HP SbS	NO-Befehlseingang mit hoher Priorität, standardmäßig In4 = 6.
LOOP1 / LOOP2	Anschluss des Ausgangs eines Induktionsschleifendetektors. Die Schleife selbst wird nicht direkt als Befehlskontakt angeschlossen.
MASTER–SLAVE	Kommunikation zwischen zwei gegenüberliegenden Schranken; Verbindung 1–1 und 2–2 beibehalten.
SAFETY	NC-Sicherheitskontakt des abklappbaren Schrankenbaums, je nach verwendeter Ausstattung.
INTERNAL LIGHT	Eigener Anschluss für XBA7 oder XBA8, Funktion OU4.
ANTENNA / SM	Koaxialantenne und separate Buchse für einen kompatiblen Empfänger.

BlueBUS-Lichtschranken und STOP-Eingang

EPMB-Lichtschranken werden parallel an die beiden BlueBUS-Leiter angeschlossen. TX und RX eines Paars müssen dieselbe Adresse haben; ein weiteres Paar benötigt eine andere. Verwenden Sie zum Schutz der Durchfahrt die Adressen FOTO, FOTO II, FOTO 1 oder FOTO 1 II – je nach Position und Funktion. FA1/FA2 sind Befehlsadressen zum Öffnen und ersetzen nicht die Sicherheitsfunktion der Lichtschranken.

Nach dem Hinzufügen oder Entfernen von Lichtschranken oder einer Änderung an STOP führen Sie Set 1 und eine erneute Prüfung der Sicherheitsfunktionen durch. Deaktivieren Sie STOP nicht durch Überbrücken eines Fehlers; beim Anschluss mehrerer Sicherheitseinrichtungen müssen deren Typ und Überwachung berücksichtigt werden.

Bei der angegebenen Konfiguration BCU1 R10 beträgt die BlueBUS-Last höchstens 10 BlueBUS-Einheiten. Berechnen Sie den Verbrauch anhand der Anleitung der jeweiligen Geräte; die Anzahl der Einheiten entspricht nicht automatisch der Anzahl der physischen Geräte.

Beleuchtung, Warnleuchte und Ampel

XBA6 / XBA18 werden gemäß der jeweiligen Anleitung in der Nut des Schrankenbaums montiert. XBA7 und XBA8 werden an INTERNAL LIGHT angeschlossen. Prüfen Sie vor jeder Änderung an OU1–OU4 die Spannung und die maximale Ausgangsleistung. Verwechseln Sie den Ampelanschluss nicht mit der Klemme für eine herkömmliche externe Warnleuchte.

Versorgung weiterer Zubehörgeräte mit 24 V

Separater Ausgang 24 V DC für Zusatzgeräte hat eine Toleranz von −30 % bis +10 % und einen maximal verfügbaren Strom von insgesamt 500 mA. Addieren Sie den Stromverbrauch aller auf diese Weise versorgten Geräte. An der zweipoligen Klemmenleiste mit der Kennzeichnung − + 24 V ist bei Betrachtung wie in der Abbildung unten die linke Klemme Minus (−) und die rechte Klemme Plus (+).

Klemme des 24-V-Hilfsausgangs	Versorgungsleitung für Zubehör
Links: −	Minus (−), Kennzeichnung 0 V oder GND am Gerät.
Rechts: +	Plus (+), Kennzeichnung +24 V am Gerät.

Diese Kennzeichnung gilt für den unten abgebildeten separaten 24-V-Ausgang. BlueBUS-Lichtschranken werden ohne Beachtung der Polarität an ihre eigenen BlueBUS-Klemmen angeschlossen. Die Befehlseingänge SbS, OPEN, CLOSE und HP SbS verwenden potenzialfreie Kontakte; legen Sie keine externe Spannung an diese Eingänge an.

Erste Inbetriebnahme und Einlernen

Vor dem Einschalten muss der Schrankenbaum mit sämtlicher Ausstattung montiert, ausbalanciert und gesichert sein. Prüfen Sie die Anschläge, den Richtungsschalter, die Sicherheitseinrichtungen und die freie Durchfahrt. Nach dem Anschluss ans Stromnetz sollten das Display und die LEDs der Lichtschranken leuchten; bei der Standardeinstellung darf die Warnleuchte ohne Bewegung nicht leuchten.

1. Set → 1: BlueBUS- und STOP-Einlernen

Drehen Sie den Wahlschalter, bis Set.
Drücken Sie den Wahlschalter kurz, wählen Sie den Wert 1 und bestätigen Sie durch erneutes Drücken.
Das Steuergerät erkennt die angeschlossenen Geräte und den Typ des STOP-Eingangs. Führen Sie den Einlernvorgang auch dann durch, wenn kein Zubehör angeschlossen ist.

Bleibt der Fehler E01 bestehen, prüfen Sie die Verdrahtung und Kompatibilität; wiederholen Sie das Einlernen nicht einfach, ohne die Ursache zu beheben.

2. Set → 2: Einlernen der mechanischen Positionen

Entriegeln Sie den Motor und stellen Sie den Schrankenbaum von Hand ungefähr auf 45° und verriegeln Sie das Getriebe.
Wählen Sie am Wahlschalter Set → 2 und bestätigen Sie.
Lassen Sie das Steuergerät den gesamten Bewegungsablauf einlernen. Der Ausgleichshebel muss die eingestellten mechanischen Anschläge erreichen.
Erreicht er die Anschläge nicht, brechen Sie den Einlernvorgang durch Drücken des Wahlschalters ab, korrigieren Sie die Mechanik und starten Sie erneut. Nach jeder Unterbrechung muss der Vorgang von Anfang an wiederholt werden.

Menü 8.8.8. startet das schnelle gemeinsame Einlernen der Geräte und Positionen. Auch bei dieser Auswahl stellen Sie den Schrankenbaum zuerst von Hand ungefähr auf 45° und verriegeln Sie das Getriebe. Der Bewegungsbereich muss frei bleiben. Beim Einlernen der Geräte oder Positionen werden keine Tasten der Fernbedienung gespeichert.

3. Bewegungs- und Sicherheitsprüfung

Führen Sie mit den Tasten OPEN und CLOSE mehrere vollständige Bewegungsabläufe durch. Der Schrankenbaum sollte vor den Anschlägen abbremsen; er darf nicht hängen bleiben, abrupt absinken oder stark vibrieren. Prüfen Sie jedes Lichtschrankenpaar, STOP, die Entriegelung, einen Stromausfall und gegebenenfalls den Master-Slave-Betrieb.

Der Techniker muss auch das Risiko prüfen, dass der Schrankenbaum eine Person anhebt: Bei der Prüfung wird eine Last von 20 kg in der Mitte des Schrankenbaums verwendet und beim Öffnen darf sich der Schrankenbaum nicht mehr als 50 cm über die geschlossene Position hinaus anheben. Messen Sie die Aufprallkraft gemäß den Anforderungen der jeweiligen Installation; Lichtschranken und eine Kraftreduzierung allein ersetzen keine vollständige Risikobeurteilung.

Programmierung der BCU1 R10 mit dem Drehwahlschalter

Die Steuerung wird über einen Drehwahlschalter und ein dreistelliges Display eingestellt. Notieren Sie vor einer Änderung den ursprünglichen Wert; Änderungen an Kraft, Geschwindigkeit und Sicherheitsfunktionen erfordern eine erneute Prüfung der Schranke.

Wählen Sie durch Drehen des Wahlschalters in eine der beiden Richtungen den Parametercode aus.
Drücken Sie den Wahlschalter kurz und lassen Sie ihn wieder los. Der gespeicherte Wert wird angezeigt; das Display leuchtet dauerhaft.
Wählen Sie durch Drehen einen neuen Wert aus. Während der Auswahl blinkt das Display.
Bestätigen Sie den Wert durch Drücken und Loslassen. Das Steuergerät kehrt zur Parameterauswahl zurück.

Die Auswahl ESC beendet die Änderung, ohne sie zu speichern. Die Anzeige --- bedeutet, dass die über OVIEW eingestellte Konfiguration aktiv ist; es handelt sich nicht um einen weiteren auswählbaren Wert. In den Tabellen ist die bestätigte Werkseinstellung fett hervorgehoben; auf der tatsächlichen Platine können bei der Montage geänderte Werte eingestellt sein.

Betriebsfunktionen F01–F09

Parameter und Zweck	Werte und Funktionsweise
F01 – Automatisches Schließen Gilt nach dem vollständigen Öffnen.	OFF – halbautomatischer Betrieb: Schließen per Befehl (Werkseinstellung) On – Schließen nach Ablauf der Zeit t01
F02 – Schließen nach Lichtschranke Nach Freigabe der gewählten Sicherheitseinrichtung läuft die Zeit t10.	OFF – ausgeschaltet (Werkseinstellung) 1 – Nur bis zur Freigabe der Lichtschranke öffnen: Eine Auslösung stoppt die Bewegung; nach der Freigabe folgen t10 und das Schließen. 2 – Vollständig öffnen: Eine Auslösung bewirkt das vollständige Öffnen; ein neuer Öffnungsbefehl während t10 hebt das anschließende Schließen auf. 3 – Vollständig öffnen 2: Wie Wert 2, aber ein neuer Öffnungsbefehl während t10 hebt das anschließende Schließen nicht auf.
F03 – Gerät für F02	1 – Lichtschranken und als Lichtschranken eingestellte Schleifen (Werkseinstellung) 2 – Nur Lichtschranken 3 – Nur als Lichtschranken eingestellte Schleifen
F04 – Schließen nach Wiederkehr der Stromversorgung Prüfen Sie vor der Aktivierung die Sicherheit einer automatischen Bewegung nach einem Stromausfall.	OFF – ausgeschaltet (Werkseinstellung) 1 – Wenn der Arm nicht geschlossen ist, blinkt die Warnleuchte nach Wiederkehr der Stromversorgung für die Dauer von t09 vor und schließt dann. 2 – Stellt das automatische Schließen wieder her, wenn vor dem Stromausfall die Pausenzeit lief.
F05 – Stand-by Wird nach Ablauf von t04 aktiviert; ein neuer Befehl setzt den Betrieb fort.	OFF – ausgeschaltet (Werkseinstellung) 1 – Schaltet das Display, BlueBUS, die Ausgänge und einen Teil der internen Stromkreise aus. 2 – Schaltet BlueBUS aus. 4 – Bei Batteriebetrieb wird automatisch der vollständige Stand-by-Modus verwendet.
F06 – Anlaufkraft	OFF – ausgeschaltet (Werkseinstellung) On – Beim Start aus geöffneter oder geschlossener Position wird kurzzeitig die maximale Leistung genutzt, um die Haftreibung zu überwinden.
F07 – Notöffnung Erfordert eine angeschlossene und funktionsfähige Batterie.	OFF – ausgeschaltet (Werkseinstellung) On – Bei einem Ausfall der Netzversorgung wird der Arm automatisch geöffnet.
F09 – Master / Slave	OFF – Hauptschranke Master (Werkseinstellung) On – untergeordnete Schranke Slave; siehe Master–Slave-Verfahren

Zeiten, Geschwindigkeiten, Kraft und Eingangsfunktionen

Parameter und Zweck	Verfügbare Werte
8.8.8. – Schnelleinlernen	Startet das Einlernen von BlueBUS, STOP und den Positionen in einem einzigen Ablauf. Erfüllen Sie zunächst die Voraussetzungen für die Inbetriebnahme.
Set – Einlernen	1 – BlueBUS- und STOP-Geräte 2 – geöffnete und geschlossene Position
Prn – Programm	000 – Standardprogramm (Werkseinstellung) 001 / 002 / 003 – kundenspezifischen Programmen vorbehalten; üblicherweise nicht verwendet
t01 – Pause vor dem Schließen Wirksam bei F01 = On.	0–250 s Werkseinstellung: 20 s
t02 – Vorblinken beim Öffnen Zeit zwischen dem Einschalten der Warnleuchte und dem Beginn des Öffnens.	0–5,0 s Werkseinstellung: 0 s
t03 – Vorblinken beim Schließen Zeit zwischen dem Einschalten der Warnleuchte und dem Beginn des Schließens.	0–5,0 s Werkseinstellung: 0 s
t04 – Stand-by-Verzögerung Zeit vom Ende des Manövers bis zur Aktivierung von F05, sofern eingeschaltet.	0–60 s Werkseinstellung: 60 s
t06 – Verzögerung des Elektromagneten Wartet nach dem Abschalten des Verriegelungselektromagneten vor dem Öffnen. Wird nur bei installiertem Elektromagneten und entsprechend eingestelltem Ausgang verwendet.	0–3,0 s Werkseinstellung: 0,2 s
t07 – Zusatzbeleuchtungsdauer Einschaltdauer des als Zusatzbeleuchtung konfigurierten Ausgangs.	0–250 s Werkseinstellung: 60 s
t09 – Vorblinken nach Wiederkehr der Stromversorgung Wird von Funktion F04 verwendet.	0–20 s Werkseinstellung: 5 s
t10 – Schließen nach Lichtschranke Zeit nach Freigabe der Einrichtung bei eingeschaltetem F02.	0–250 s Werkseinstellung: 5 s
SPO – Öffnungsgeschwindigkeit	1 – niedrigste 2 – Stufe 2 3 – Stufe 3 4 – höchste (Werkseinstellung)
SPC – Schließgeschwindigkeit	1 – niedrigste 2 – Stufe 2 3 – Stufe 3 4 – höchste (Werkseinstellung)
SLO – Verlangsamung beim Öffnen	1 – niedrigste Geschwindigkeit 2 – mittlere Geschwindigkeit (Werkseinstellung) 3 – höchste Geschwindigkeit
SLC – Verlangsamung beim Schließen	1 – niedrigste Geschwindigkeit 2 – mittlere Geschwindigkeit (Werkseinstellung) 3 – höchste Geschwindigkeit
PLO – Position der Verlangsamung beim Öffnen Abstand zwischen der Endposition und dem Beginn der Verlangsamung.	1 – 0° (Werkseinstellung) 2 – ca. 10° 3 – ca. 20°
PLC – Position der Verlangsamung beim Schließen Abstand zwischen der Endposition und dem Beginn der Verlangsamung.	1 – 0° (Werkseinstellung) 2 – ca. 10° 3 – ca. 20°
FrO – Kraft beim Öffnen Ersetzt nicht den mechanischen Gewichtsausgleich.	1 – niedrigste 2 – Stufe 2 3 – mittel (Werkseinstellung) 4 – Stufe 4 5 – Stufe 5 6 – höchste
FrC – Kraft beim Schließen Ersetzt nicht den mechanischen Gewichtsausgleich.	1 – niedrigste 2 – Stufe 2 3 – mittel (Werkseinstellung) 4 – Stufe 4 5 – Stufe 5 6 – höchste
tF – Eingriffszeit der Kraftbegrenzung Ein höherer Wert verlängert die Zeit bis zur Erkennung eines Hindernisses.	3–32, jede Einheit = 30 ms Bereich 90–960 ms Werkseinstellung: 3 = 90 ms
In1 – Eingang SbS	Verfügbare Codes: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Werkseinstellung: 1 Bedeutung der Eingangscodes; bei In2 steuert Code 25 nur Master.
In2 – Eingang OPEN	Verfügbare Codes: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Werkseinstellung: 3 Bedeutung der Eingangscodes; bei In2 steuert Code 25 nur Master.
In3 – Eingang CLOSE	Verfügbare Codes: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Werkseinstellung: 4 Bedeutung der Eingangscodes; bei In2 steuert Code 25 nur Master.
In4 – Eingang HP SbS	Verfügbare Codes: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Werkseinstellung: 6 Bedeutung der Eingangscodes; bei In2 steuert Code 25 nur Master.
SE1 – Schrittfolge	1 – Industrie: halbautomatisches Öffnen, Schließen durch Halten des Befehls 2 – Öffnen – Stopp – Schließen – Stopp 3 – Öffnen – Stopp – Schließen – Öffnen 5 – Schrittbetrieb für Wohngebäude (Werkseinstellung) 6 – Totmannsteuerung
SE3 – OPEN-Sequenz	1 – Öffnen – Stopp – Öffnen 2 – Öffnungsmodus für Wohngebäude (Werkseinstellung) 3 – Öffnen im Totmannbetrieb
SE4 – CLOSE-Sequenz	1 – Schließen – Stopp – Schließen 2 – Schließmodus für Wohngebäude (Werkseinstellung) 3 – Schließen im Totmannbetrieb
SE5 – Lichtschrankenfunktion beim Schließen	1 – Anhalten und die Bewegungsrichtung zum Öffnen umkehren (Werkseinstellung) 4 – vorübergehend anhalten; nach Freigabe der Lichtschranke öffnen 5 – vorübergehend anhalten; nach Freigabe der Lichtschranke schließen
SE6 – STOPP beim Öffnen	1 – sofort anhalten 2 – anhalten und die Bewegungsrichtung kurz zum Schließen umkehren (Werkseinstellung)
SE7 – STOPP beim Schließen	1 – sofort anhalten 2 – anhalten und die Bewegungsrichtung kurz zum Öffnen umkehren (Werkseinstellung)
SE8 – Hindernis beim Öffnen	2 – anhalten und die Bewegungsrichtung kurz zum Schließen umkehren (Werkseinstellung) 3 – anhalten und die Bewegungsrichtung vollständig zum Schließen umkehren
SE9 – Hindernis beim Schließen	2 – anhalten und die Bewegungsrichtung kurz zum Öffnen umkehren 3 – anhalten und die Bewegungsrichtung vollständig zum Öffnen umkehren (Werkseinstellung)
LO1 – LOOP1-Funktion	1 – öffnen – öffnen, NO-Kontakt (Werkseinstellung) 2 – schließen – schließen, NO-Kontakt 4 – Lichtschranke, NC-Kontakt
LO2 – LOOP2-Funktion	1 – öffnen – öffnen, NO-Kontakt 2 – schließen – schließen, NO-Kontakt (Werkseinstellung) 4 – Lichtschranke, NC-Kontakt

Bei der Totmannsteuerung bewegt sich der Arm nur, solange der Kontakt aktiv ist. Im Wohngebäudemodus kann der Öffnungsvorgang nicht durch weitere Befehle unterbrochen werden; prüfen Sie vor dem Einsatz das Verhalten in Ihrer Anlage. F02 legt das anschließende Schließen nach Freigabe der Schutzeinrichtung fest; SE5 bestimmt die Reaktion des Arms bei einer Auslösung während des Schließens – die Einstellungen sind nicht austauschbar.

Bedeutung der Befehlscodes In1–In4

Code	Befehl
0	Kein Befehl.
1	Schrittbetrieb gemäß SE1.
3	Öffnen gemäß SE3.
4	Schließen gemäß SE4.
6	Schrittbetrieb mit hoher Priorität, auch bei softwareseitiger Sperre wirksam.
7	Öffnen und softwareseitig sperren.
8	Schließen und softwareseitig sperren.
11	Zeitgesteuerte Zusatzbeleuchtung einschalten; sie erlischt nach der eingestellten Zeit.
12	Zusatzbeleuchtung ein-/ausschalten; die eingestellte Zeit wird ebenfalls berücksichtigt.
16	Lichtschranke.
19	Softwareseitige Sperre aufheben und öffnen.
20	Softwareseitige Sperre aufheben und schließen.
21	Öffnen durch BlueBUS-Befehlslichtschranken zulassen.
22	Öffnen durch BlueBUS-Befehlslichtschranken sperren.
25	Schrittbetrieb für Master und Slave; bei In2 steuert der Code nur Master. Die Zuordnung vor dem Betrieb durch Testen beider Arme überprüfen.
26	Master und Slave öffnen.
27	Master und Slave schließen.
28	Schrittbetrieb nur für Slave.
29	Nur Slave öffnen.
30	Nur Slave schließen.

Ausgänge OU1–OU4 und Signalisierung

Eine Funktionsänderung kann auch die Ausgangsspannung ändern. Externe 24-V-Funktionen sind am jeweiligen Ausgang auf 10 W begrenzt; die 12-V-Blinkleuchte an FLASH ist auf 21 W begrenzt. Vor dem Anschließen stets Gerät, Spannung und Leistungsaufnahme prüfen. INTERNAL LIGHT ist ein Anschluss für das eigene Modul XBA7/XBA8.

Ausgang	Code und Funktion
OU1 – LIGHT	0 – 24-V-Blinkleuchte 1 – OGI-Anzeige 2 – Schranke geschlossen 3 – Schranke geöffnet 4 – blinkende Armleuchte (Werkseinstellung) 5 – Wartungsanzeige 6 – Zusatzbeleuchtung 8 – rote Ampel 9 – grüne Ampel 10 – Funkkanal 1 11 – Funkkanal 2 12 – Funkkanal 3 13 – Funkkanal 4 14 – Haltemagnet
OU2 – FLASH	0 – Warnleuchte 24 V 1 – Warnleuchte 12 V (Werkseinstellung) 2 – OGI-Anzeige 3 – Schranke geschlossen 4 – Schranke geöffnet 5 – Blinklicht des Schrankenbaums 6 – Wartungsanzeige 7 – Zusatzleuchte 9 – Rote Ampel 10 – Grüne Ampel 11 – Funkkanal 1 12 – Funkkanal 2 13 – Funkkanal 3 14 – Funkkanal 4 15 – Haltemagnet
OU3 – OGI	0 – Warnleuchte 24 V 1 – OGI-Anzeige 2 – Schranke geschlossen (Werkseinstellung) 3 – Schranke geöffnet 4 – Blinklicht des Schrankenbaums 5 – Wartungsanzeige 6 – Zusatzleuchte 8 – Rote Ampel 9 – Grüne Ampel 10 – Funkkanal 1 11 – Funkkanal 2 12 – Funkkanal 3 13 – Funkkanal 4 14 – Haltemagnet
OU4 – INTERNAL LIGHT	0 – Warnleuchte (Werkseinstellung) 1 – OGI-Anzeige 2 – Schranke geschlossen 3 – Schranke geöffnet 4 – Zusatzleuchte 5 – Rote Ampel 6 – Grüne Ampel 7 – Einbahn-Ampel 8 – Wechselnde Einbahn-Ampel 9 – Fußgängerampel

Signalisierungsmodus	Bedeutung
Warnleuchte	Blinkt während der Bewegung: 0,5 s ein / 0,5 s aus.
OGI	Geschlossen: aus; Öffnen: langsames Blinken; Schließen: schnelles Blinken; geöffnet: leuchtet.
Schranke geschlossen / geöffnet	Leuchtet nur in der gewählten Endposition.
Blinklicht des Schrankenbaums	Blinkt im 0,5-s-Takt, auch wenn der Schrankenbaum steht.
Wartung	Unter 80 % der eingestellten Anzahl: leuchtet beim Beginn des Öffnens 2 s lang. Zwischen 80 und 100 %: blinkt während der Bewegung. Über 100 %: blinkt dauerhaft.
Zusatzleuchte	Leuchtet während der Bewegung und danach bis zum Ablauf von t07.
Rote Ampel	Blinkt beim Schließen langsam, leuchtet im geschlossenen Zustand und ist sonst ausgeschaltet.
Grüne Ampel	Blinkt beim Öffnen langsam, leuchtet im geöffneten Zustand und ist sonst ausgeschaltet.
Funkkanäle	Der Befehl des jeweiligen Kanals schaltet den Ausgang ein; der an die Steuerung gerichtete Befehl wird dabei ignoriert.
Haltemagnet	Bei geschlossener Schranke aktiv; vor dem Öffnen ausgeschaltet, anschließend wartet die Steuerung die Zeit t06 ab.
OU4 = 7	Grün bei geöffnetem Schrankenbaum, in allen anderen Zuständen rot.
OU4 = 8	Für die Innenseite In2 oder LOOP1 verwenden und auf Öffnen einstellen; für die Außenseite In3 oder LOOP2 verwenden und auf Öffnen einstellen. Grün wird der Seite zugeordnet, von der der Befehl kam; auf der gegenüberliegenden Seite leuchtet Rot. Bei geschlossener oder schließender Schranke leuchtet auf beiden Seiten Rot.
OU4 = 9	Bei geschlossener Schranke innen Grün und außen Rot; bei geöffneter Schranke umgekehrt. In Zwischenpositionen leuchtet auf beiden Seiten Rot.

Zähler, Versionen und Servicedaten

Menü	Verwendung
MnP – Eingestellte Anzahl der Bewegungen	Nach dem Drücken werden nacheinander a = Einer, b = Tausender, c = Millionen angezeigt. Wird für die Wartungsanzeige verwendet.
MnE – Ausgeführte Anzahl der Bewegungen	Nach dem Drücken werden nacheinander t = Einer, u = Tausender, v = Millionen angezeigt.
ErS – Löschen	1 – Geräte; 2 – Positionen; 3 – Funktionswerte; 5 – alles. Vorgehensweise und anschließendes Einlernen.
Fir – Firmwareversion	Durch zweimaliges Drücken werden zwei dreistellige Teile der Kennung angezeigt.
Hdr – Hardwareversion	Durch dreimaliges Drücken werden drei dreistellige Teile der Kennung angezeigt.
din – Eingangsdiagnose	Zustände der Eingänge und des Displays.

Der Servicezähler wird durch das Zurücksetzen der Platine nicht ersetzt. Setzen Sie ihn zurück über OVIEW erst nach durchgeführter und dokumentierter Wartung.

Zwei gegenüberliegende Schranken: Master–Slave

Zwei vollständige Schrankenanlagen können synchronisiert werden. Jede Anlage hat einen eigenen Motor, eine eigene Steuerung und eine eigene Stromversorgung; sie werden nicht wie zwei Motoren an einer Steuerung miteinander verbunden. Verbinden Sie die Kommunikationsklemmen 1–1 und 2–2 mit einer 2 × 1 mm²-Leitung bei einer Länge von bis zu 20 m.

Schließen Sie an beiden Schranken die Montage, die Einstellung der Bewegungsrichtung, den Ausgleich und den elektrischen Anschluss ab.
Führen Sie an der Slave-Schranke Set 1 und Set 2 aus, stellen Sie ihre Geschwindigkeiten, die Verlangsamung und die Kraft ein und konfigurieren Sie anschließend F09 = On.
Führen Sie an der Master-Schranke Set 1 und Set 2 aus. Bis dahin kann der Slave den Kommunikationsfehler E05 melden.
Geben Sie an der Master-Steuerung einen Befehl und überprüfen Sie die Bewegung beider Schrankenbäume sowie die Sicherheitseinrichtungen.

Gemeinsame BlueBUS-Geräte und der Empfänger gehören an den Master. Eigene SbS-/OPEN-/CLOSE-Befehle am Slave können nur dessen Schrankenbaum steuern. Geschwindigkeit, Verlangsamung, Verlangsamungsposition und Kraft werden für jede Schranke separat eingestellt. Für die Notstromversorgung benötigt jede Schranke eine eigene PS224.

Fernbedienung und Notstromversorgung

Empfänger und Fernbedienungen

Die Platine verfügt über eine SM-Buchse für einen kompatiblen Empfänger. Aktuelle Auswahl OXIBD ermöglicht die Verwendung kompatibler Handsender, zum Beispiel ON2E. Schließen Sie den Empfänger nur bei getrennter Netz- und Batterieversorgung an. Speichern und löschen Sie Handsender gemäß dem jeweiligen Empfänger; ein Reset der Steuerplatine ersetzt nicht den dafür vorgesehenen Funkvorgang.

PS224 bei Stromausfall

PS224 wird erst nach Abschluss der Montage und Programmierung angeschlossen: Trennen Sie die Netzversorgung, setzen Sie die Batterie ein und schließen Sie das vorgesehene Kabel an den Notstromanschluss an; stellen Sie anschließend die Netzversorgung wieder her. Der Modus F05 = 4 kann den Verbrauch bei Batteriebetrieb begrenzen. Die Funktion F07 = On veranlasst bei einem Netzausfall das Öffnen, sofern eine Batterie angeschlossen ist; standardmäßig ist sie nicht aktiviert.

Solemyo SYKCE30 ist eine alternative Art der Stromversorgung. Bei Anschluss des Solemyo-Systems darf die Schranke nicht gleichzeitig an das 230-V-Netz angeschlossen sein. Beurteilen Sie die Kapazität der Stromquelle anhand der Anzahl der Bewegungszyklen und des installierten Zubehörs.

Fehlerdiagnose und -behebung

Ermitteln Sie zuerst den Code auf dem Display oder die Anzahl kurzer Blinksignale. Die Diagnose-Blinkfolge wiederholt sich nach einer Pause von etwa 1 s; normales Blinken während der Bewegung ist kein Fehlercode.

Wenn die Schranke nicht reagiert oder sich falsch bewegt

Symptom	Zu prüfen
Der Handsender reagiert nicht und seine LED leuchtet nicht	Prüfen Sie die Batterie des Handsenders.
Die LED des Handsenders leuchtet, aber die Schranke reagiert nicht	Prüfen Sie, ob der Handsender gespeichert und mit dem installierten Empfänger kompatibel ist; Empfänger und Fernbedienung.
Das Display leuchtet nicht und es wird kein Befehl ausgeführt	Ein Techniker prüft die Stromversorgung und die Sicherungen F1/F2. Die Sicherung darf erst nach Ermittlung der Ursache durch eine Sicherung desselben Typs und Nennwerts ersetzt werden; überbrücken Sie die Sicherung nicht.
Der Befehl wird ausgelöst, aber der Bewegungszyklus beginnt nicht	Beobachten Sie bei einem kabelgebundenen Befehl die LED des entsprechenden Eingangs. Meldet die Warnleuchte einen Fehler, verwenden Sie die nachstehende Codetabelle.
Der Schrankenbaum ändert sofort die Richtung oder bewegt sich ungewöhnlich langsam	Prüfen Sie zuerst die Ausbalancierung, den freien Lauf, Anschläge und Endschalter. Wenn die Steuerplatine die Endlage nicht erkennt, müssen die Schalter und das Einlernen der Positionen.
Der Schrankenbaum bewegt sich in die entgegengesetzte Richtung	Prüfen Sie die Federseite und den Richtungsschalter. Vertauschen Sie die Drähte nicht auf Verdacht.

Code / Signal	Zu prüfen
E01 / 1 Blinksignal	Änderung oder nicht eingelernte BlueBUS-/STOP-Geräte. Prüfen Sie den Anschluss und führen Sie anschließend Set 1.
E02	Positionen nicht eingelernt; führen Sie nach Prüfung der Anschläge und der Ausbalancierung Set 2.
E03	Endschalter vertauscht; prüfen Sie die Bewegungsrichtung und den elektrischen Anschluss der Schalter.
E04	Encodersignal fehlt; ein Techniker prüft den Stecker und das Sensorkabel.
E05	Kommunikationsfehler Master–Slave; prüfen Sie die Polarität und das Einlernen beider Schranken.
E06 / 5 Blinksignale	Fehler im Parameterspeicher. Trennen Sie alle Stromquellen und schließen Sie sie wieder an; versuchen Sie es erneut. Besteht der Fehler weiterhin, ist eine Wartung erforderlich, gegebenenfalls ein vollständiger Reset und erneutes Einlernen.
E07 / 7 Blinksignale	Interner Elektronikfehler. Trennen Sie alle Stromquellen; tritt der Fehler erneut auf, veranlassen Sie eine Wartung.
E08	Konfiguration des Schrankenbaumtyps; ein Techniker prüft die Werkseinstellung der Steuerplatine.
E09 / 9 Blinksignale	Softwareseitige Sperre. Geben Sie den vorgesehenen Entsperrbefehl ein, gegebenenfalls HP SbS; dies ist keine mechanische Entriegelung mit einem Schlüssel.
E10	NC-Sicherheitskontakt oder Endschalter fehlt; prüfen Sie SAFETY und die Schalter.
E11	BlueBUS-Kurzschluss. Prüfen Sie bei getrennter Stromversorgung die Verkabelung und die Geräte. Nachdem die Ursache behoben wurde, stellen Sie die Stromversorgung wieder her, lösen Sie einen Befehl aus und warten Sie 40 s. Tritt der Fehler erneut auf, ist eine Wartung erforderlich.
I02 / 2 Blinksignale	Lichtschranke aktiv. Entfernen Sie das Hindernis, reinigen Sie die Optik und prüfen Sie die Ausrichtung.
I03 / 3 Blinksignale	Kraftbegrenzung ausgelöst. Prüfen Sie zuerst die Ausbalancierung, die Reibung und die Anschläge. Erhöhen Sie die Kraft nicht, um einen mechanischen Fehler zu überdecken.
I04 / 4 Blinksignale	STOP ausgelöst. Ermitteln Sie die Ursache am angeschlossenen Gerät; überbrücken Sie den Sicherheitseingang nicht.

LEDs und Modus din

STOP leuchtet bei einem normalerweise freigegebenen Eingang; erlischt die LED, wurde der Eingang ausgelöst. Die LEDs SbS, OPEN, CLOSE und HP SbS leuchten, wenn der jeweilige Befehl aktiv ist. Der Status von FC1/FC2 hängt vom Schalter RH/LH ab: Bei RH erlischt FC1 in der geschlossenen und FC2 in der geöffneten Position; bei LH ist es umgekehrt.

Displaycodes und Blinksignale der Warnleuchte sind unterschiedlich nummeriert. Zum Beispiel steht E06 für fünf Blinksignale; den Folgen mit sechs und acht Blinksignalen ist in dieser Konfiguration keine Funktion zugeordnet.

Das Menü din zeigt die Eingänge mithilfe von Segmenten der dreistelligen Anzeige an. Die Bezeichnungen A bis G und der Dezimalpunkt dp sind in der Abbildung dargestellt. Bei FC1/FC2 werden die offene und die geschlossene Position über die oben angegebene Einstellung RH/LH gesteuert.

Ziffer	Segment und Bedeutung
Erste	A1 – LOOP1 B1 – CLOSE C1 – HP SbS D1 – LOOP2 E1 – OPEN F1 – SbS G1 – nicht verwendet dp1 – blinkt bei laufender Steuerplatine einmal pro Sekunde
Zweite	A2 – FC1 B2 – CLOSE-Taste auf der Steuerplatine C2 – Richtung RH D2 – Batterieversorgung E2 – Richtung LH F2 – OPEN-Taste auf der Steuerplatine G2 – FC2 dp2 – Eingang A des Motorsensors
Dritte	A3 – Öffnungslichtschranke FA1 B3 – FOTO aktiv C3 – FOTO II aktiv D3 – Öffnungslichtschranke FA2 E3 – FOTO 1 aktiv F3 – FOTO 1 II aktiv G3 – Master hat Slave erkannt dp3 – Eingang B des Motorsensors

Die Punkte dp2/dp3 können bei stehendem Motor je nach Sensorposition leuchten oder nicht; während der Bewegung blinken sie. Korrigieren Sie die falsche Richtung an der Mechanik und am Schalter, nicht durch willkürliches Vertauschen von Drähten.

Einstellungen löschen und neu beginnen

Wählen Sie am Wahlschalter ErS, drücken Sie die Taste, wählen Sie den gewünschten Wert und bestätigen Sie. 1 löscht die eingelernten Geräte, 2 Positionen, 3 Funktionswerte, 5 alle Daten der Steuerung. Nach dem vollständigen Löschen führen Sie Set 1, Set 2, die Einstellungen und die Sicherheitsprüfungen erneut durch.

Zurücksetzen der Steuerplatine setzt die Anzahl der ausgeführten Bewegungszyklen nicht zurück. Setzen Sie den Wartungszähler nach tatsächlich durchgeführter Wartung über OVIEW. Das Löschen der Handsender erfolgt nach dem Verfahren des jeweiligen Empfängers.

Manuelle Entriegelung des Schrankenbaums

Bei Stromausfall, Störung oder Montage den Betrieb anhalten, die Stromversorgung trennen und den Bereich freihalten. Halten Sie den Schrankenbaum fest; ein nicht korrekt ausbalancierter Schrankenbaum kann sich selbstständig bewegen.

Stecken Sie den Entriegelungsschlüssel ein und drehen Sie ihn um 180° nach links oder rechts.
Bewegen Sie den Schrankenbaum von Hand in die gewünschte Position.
Um den Motorbetrieb wiederherzustellen, drehen Sie den Schlüssel in die Ausgangsposition zurück und ziehen Sie ihn ab. Prüfen Sie die Verriegelung und die sichere Wiederherstellung der Steuerung.

Wartung und Lebensdauer

Planen Sie bei einer bestehenden Anlage mit BCU1 R10 eine fachgerechte Inspektion spätestens nach 6 Monaten oder 20 000 Bewegungszyklen, je nachdem, was zuerst eintritt. Bei intensiver Nutzung kann die zulässige Anzahl der Zyklen deutlich früher erreicht werden. Prüfen Sie die Ausbalancierung auch nach einer Änderung der Schrankenbaumausstattung.

Der Techniker trennt alle Energiequellen und prüft außerdem die feste Verbindung der beiden Schrankenbaumteile und die Spreizschrauben der Kupplung XBA9, Korrosion, Verankerung, Schrauben und Federbefestigung, Wellenspiel, Zustand des Schrankenbaums sowie die Funktion der Entriegelung. Nach Wiederherstellung der Stromversorgung führt er die Prüfungen der Sicherheitseinrichtungen und der Kraft erneut durch. Wartungsarbeiten und einen eventuellen Federwechsel im Wartungsprotokoll festhalten.

Einflussfaktoren auf die geschätzte Lebensdauer

Einflussfaktor	Belastungsindex
Geschwindigkeit, Stufe 3	15 %
Geschwindigkeit, Stufe 2	10 %
Auslösungen der Lichtschranken bei mehr als 10 % der Bewegungszyklen	15 %
STOP-Auslösungen bei mehr als 10 % der Bewegungszyklen	15 %
Mobile Stütze WA12	10 % bei zulässiger Konfiguration
Salz in der Umgebung	10 %
Staub / Sand	5 %
Unterbau	5 % bei zulässiger Konfiguration
Temperatur über 40 °C oder unter 0 °C	5 %
Eingestellte Kraft FrO / FrC	Stufe 4: 5 % Stufe 5: Bereich 5–10 % Stufe 6: 10 %

Die Geschwindigkeitsstufen 2 und 3 sind Alternativen; berücksichtigen Sie nur die verwendete Stufe. Für Stufe 4 ist kein Index festgelegt; schätzen Sie daher dafür keine Zyklenzahl. Addieren Sie die Indizes der übrigen zutreffenden Einflussfaktoren. Suchen Sie die Summe auf der horizontalen Achse des Diagramms und lesen Sie auf der vertikalen Achse die geschätzte Zyklenzahl ab. Bei Kraftstufe 5 ergibt sich eine Schätzspanne; schätzen Sie keine Zyklenzahl außerhalb des Diagrammbereichs. Die Schätzung setzt eine fachgerechte Montage und regelmäßige Wartung voraus; sie garantiert keine Zyklenzahl und ist keine Aufforderung, die Wartung aufzuschieben.

Technische Daten der Schranke NICE LBAR

Parameter	Wert
Modell	NICE LBAR – ohne Schrankenbaum
Typ	Elektromechanische Schranke mit 24-V-DC-Motor und integrierter Steuerung
Steuergerät	BCU1 R10 (XBA3 R10)
Netzversorgung	230 V AC, 50/60 Hz
Motorspannung	24 V DC
Stromaufnahme	1,3 A
Maximale Leistungsaufnahme beim Anfahren	160 W
Leistungsaufnahme bei Nenndrehmoment	50 W
Manövrierzeit	8–12 s für die angegebene BCU1-R10-Konfiguration
Anlaufdrehmoment	400 Nm
Nenndrehmoment	130 Nm
Max. Frequenz bei Nenndrehmoment	150 Zyklen/h
Durchfahrtsbreite	7–9 m
Schutzart	IP54
Betriebstemperatur	−20 bis +55 °C
Gehäuseabmessungen	500 × 299 × 1 215 mm (Breite × Tiefe × Höhe)
Gewicht	98 kg
Isolationsklasse	I
Notstromversorgung	PS224
Solarversorgung	Solemyo SYKCE30

Die Parameter gelten bei einer Referenztemperatur von etwa 20 °C. Berücksichtigen Sie sie zusammen mit der Länge des Auslegers, der Ausstattung und der Ausbalancierung. Bei einer anderen Antriebs- oder Steuerungsversion prüfen Sie anhand der Gerätekennzeichnung die Bewegungszeit und die verfügbaren Einstellungen.

Die Zeichnung zeigt auch hervorstehende Teile sowie die exakten Maße 298,5 und 1 219,5 mm. Richten Sie sich bei der Verankerung und Positionierung nach der Zeichnung und nicht nur nach den gerundeten Gehäuseabmessungen in der Tabelle.

Anleitung für den NICE LBAR Antrieb

PDF

Wie kann ich diese Ware bestellen?

Wählen Sie die für Sie passende Möglichkeit:

Im Online-Shop bestellen: Legen Sie die Ware über die Schaltfläche „KAUFEN“ in den Warenkorb (Sie finden die Schaltfläche hier in der Variantentabelle dieses Produkts).
Telefonisch bestellen: Rufen Sie uns an unter +43 650 223 8243, und geben Sie Ihre Bestellung telefonisch auf.
Per E-Mail bestellen: Senden Sie Ihre Bestellung an [email protected]

Stellen Sie uns Ihre Fragen zum Produkt Schranke NICE LBAR – ohne Schrankenbaum

Produkt:	Schranke NICE LBAR – ohne Schrankenbaum
Name:
E-Mail:
Telefon:
Nachricht:
	Diese Seite ist durch Google reCAPTCHA geschützt.

Seite drucken

Telefon:	+43 650 223 8243
E-Mail:	[email protected]
