NICE EPMB – Era Photocell Medium – Lichtschranken mit BlueBUS-Anschluss (1 Paar)
| Verfügbarkeit: | auf Lager | Wir versenden die Ware normalerweise innerhalb von 24 Stunden. |
|---|
lagernd
64,01 € inkl. MwSt.
| Gewicht |
|---|
| 0,20 kg |
Produktbeschreibung NICE EPMB – Era Photocell Medium – Lichtschranken mit BlueBUS-Anschluss (1 Paar)
Vollständig kompatibler Nachfolger NICE MOFB Lichtschranken.
Lichtschranken für den Außenbereich NICE EPMB (Technische Spezifikation) werden einander gegenüber in der Durchfahrtsbreite des Tores oder an einer beliebigen Stelle installiert, an der die Gefahr besteht, dass das Tor auf ein Hindernis trifft. Sie erzeugen entlang der optischen Achse einen Infrarotstrahl. Wird dieser unterbrochen, senden sie ein Signal an das Tor, damit dessen Bewegung gestoppt wird. Sie können nur mit Geräten verwendet werden, die die Technologie NICE BlueBUS.
Montage der Lichtschranken NICE EPMB
| 1. Öffnen Sie die Lichtschranke | 1a. Nehmen Sie die transparente Abdeckung ab |
|---|---|
 |
 |
| 2. Ziehen Sie die Elektronik wie in der Abbildung durch die Pfeile angezeigt heraus | 3. Brechen Sie die für die Montage erforderlichen Löcher aus |
 |
 |
| 4. Brechen Sie die erforderliche Kabeldurchführung aus | 5. Sehen Sie sich die Beispielsituationen, um herauszufinden, wie die Lichtschranken am Installationsort positioniert werden sollen. |
 |
|
| 6. Richten Sie die Lichtschranken entsprechend ihrer Position am Installationsort aus Stellen Sie die Adressierungsbrücken ein gemäß der Tabelle. | 7. Positionieren Sie die Lichtschranken senkrecht zueinander |
 |
 |
| 8. Montieren Sie das Gehäuse der Lichtschranken an der Wand oder am Pfosten | 9. Schließen Sie die Kabel der Lichtschranken an (trennen Sie zuvor selbstverständlich die Stromversorgung) |
 |
 |
| 10. Setzen Sie die angeschlossene Elektronik der Lichtschranken in deren Gehäuse ein und schalten Sie die Stromversorgung ein. Führen Sie die Einlernphase der angeschlossenen Geräte an der Antriebssteuerung durch. | 11. Testen Sie die Lichtschranken. Falls ein Problem auftritt, folgen Sie der Fehlerdiagnose |
 |
 |
| 12. Setzen Sie die Abdeckung auf die Lichtschranke und befestigen Sie sie mit Schrauben. Vergessen Sie die Isolierdichtung nicht | 13. Setzen Sie die transparente Abdeckung auf. Vergessen Sie die Isolierdichtung nicht. |
 |
 |
Anschluss mehrerer Lichtschrankenpaare NICE EPMB an das Datennetzwerk NICE BlueBUS
Positionieren Sie die Lichtschranken gemäß den Beispielsituationen für den vollständigen Anschluss und stellen Sie die Brücken gemäß der Brückentabelle der Lichtschranken NICE EPMB des Torantriebs ein. Um Interferenzen zwischen den einzelnen, nahe beieinander montierten Paaren zu vermeiden, muss die Ausrichtung der Sender gemäß diesen Beispielsituationeneingehalten werden: TX und Empfänger RX. Schließen Sie die Lichtschranken wie in der Abbildung dargestellt parallel an (die Polarität muss nicht beachtet werden):
Wenn die Lichtschranken als Toröffner funktionieren sollen (siehe FA1 und FA2 in den Beispielsituationen), d. h. wenn das Tor geöffnet werden soll, sobald Sie mit dem Fahrzeug die optische Achse zwischen ihnen durchfahren, muss die Verbindung A am Sender TX und am Empfänger RXunterbrochen werden; siehe Abbildung:
Beispiele für den vollständigen Anschluss mehrerer Lichtschrankenpaare von NICE EPMB des Antriebs
1. Einflügeliges Schiebetor
2. Zwei synchronisierte, einander gegenüberliegende Schiebetore
3. Drehtor
4. Sektionaltor
5. Schwingtor
Tabelle der Steckbrücken für NICE-Lichtschranken EPMB des Torantriebs
|
Anschluss mehrerer Lichtschrankenpaare an das System BlueBUS erfolgt durch die Einstellung verschiedener Steckbrückenkombinationen. Jedes angeschlossene Paar muss dabei eine eindeutige Kombination haben. Achten Sie darauf, dass innerhalb eines BlueBUS-Datennetzes keine zwei Paare dieselbe Kombination verwenden. Die Steckbrücke muss bei einem Lichtschrankenpaar am Sender TX und am Empfänger RX auf denselben Wert eingestellt sein. Wenn für die Steckbrückeneinstellung nur eine oder keine Steckbrücke verwendet wird, bewahren Sie die übrigen für eine spätere Verwendung auf. |
| Bezeichnung des Lichtschrankenpaars | Steckbrückenkombination |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Wenn eine Lichtschranke aus irgendeinem Grund ausgetauscht werden muss, reicht es aus, bei ihr dieselbe Steckbrückeneinstellung wie bei der ursprünglichen Lichtschranke einzustellen. Eine Geräteerkennung ist dann nicht erforderlich.
Funktionsprüfung und Fehlerbehebung beim Anschluss der NICE-Lichtschranken EPMB
|
Prüfen Sie nach der Geräteerkennung durch den Antrieb, ob die LED am Sender TX und am Empfänger RX blinkt. Je nach Blinkverhalten der LED können folgende Situationen auftreten: |
| LED „L“ | Situation | Was ist zu tun? |
|---|---|---|
| Aus | Die Lichtschranke wird nicht mit Strom versorgt oder ist defekt. | Prüfen Sie, ob die Spannung an den Eingängen der Lichtschranke etwa 8-12V beträgt. Wenn die Spannung in Ordnung ist, ist die Lichtschranke wahrscheinlich defekt. |
| 3 schnelle Blinksignale und eine Sekunde Pause | Das Gerät wurde von der Antriebssteuerung nicht erkannt. | Führen Sie die Geräteerkennung an der Steuerung erneut durch. Vergewissern Sie sich, dass jedem Lichtschrankenpaar mithilfe der Steckbrücken eine eindeutige Adresse zugewiesen ist. |
| Sehr langsames Blinken | Der Sender TX sendet regelmäßig. Der Empfänger RX empfängt ein ausgezeichnetes Signal. |
Normaler Betrieb |
| Langsames Blinken | Der Empfänger RX empfängt ein gutes Signal. | Normaler Betrieb |
| Schnelles Blinken | Der Empfänger RX empfängt ein schwaches Signal. | Normaler Betrieb. Es empfiehlt sich jedoch, die Ausrichtung von Sender TX und Empfänger RX zu prüfen und sicherzustellen, dass die Abdeckungen sauber sind. |
| Sehr schnelles Blinken | Der Empfänger RX empfängt ein sehr schwaches Signal. | Der Betrieb ist noch normal, aber grenzwertig. Es empfiehlt sich, die Ausrichtung von Sender TX und Empfänger RX zu prüfen und sicherzustellen, dass die Abdeckungen sauber sind. |
| Ein | Der Empfänger RX empfängt kein Signal. | Vergewissern Sie sich, dass die LED am Sender TX langsam blinkt. Prüfen Sie, ob sich auf der optischen Achse zwischen Sender TX und Empfänger RX ein Hindernis befindet. Prüfen Sie die Ausrichtung von TX und RX. |
Technische Daten der NICE-Lichtschranken EPMB
| Produkttyp | Detektor für automatische Dreh- und Schiebetore sowie Garagentore des Typs D gemäß Norm EN 12453, bestehend aus einem Sender TX und Empfänger RX. |
|---|---|
| Technologie | Direkte optische TX-RX-Übertragung mit moduliertem Infrarotstrahl. |
| Stromversorgung/Ausgang | Das Gerät darf nur an ein Datennetz angeschlossen werden, das die NICE-Schnittstelle unterstützt BlueBUS, von dem es elektrische Spannung bezieht und ein Ausgangssignal sendet. |
| Leistungsaufnahme | 1 BlueBUS Einheit |
| Erkennungsfähigkeit | Undurchsichtige Objekte mit einer Größe von mehr als 50 mm, die die optische Achse zwischen Sender TX und Empfänger RX mit einer Geschwindigkeit von weniger als 1,6 m/s passieren. |
| Abstrahlwinkel des Senders TX | 20° +-25% |
| Empfangswinkel des Empfängers RX | 8° +-25% |
| Normale Reichweite (nutzbar) | 15 m (bei ungünstigen Wetterbedingungen kann sie sich halbieren, z. B. bei Nebel, Regen, Staub usw.) |
| Maximale Reichweite | 30 m |
| Adressierung | 7 Paare mit Schutzfunktion und 2 Paare mit der Funktion „Öffnen“ |
| Einsatz in saurer oder salzhaltiger Umgebung oder in explosionsgefährdeten Bereichen | Nein |
| Montage | Senkrechte Wandmontage, maximale Kabellänge pro Zweig des BlueBUS-Systems: 50 m. |
| Schutzart | IP44 |
| Betriebstemperatur | -20°C bis 55°C |
| Abmessungen (B×H×T) | 50x80x28,5mm (eine Lichtschranke) |
| Gewicht | 143g (Lichtschranken zusammen) |
Anschluss der Lichtschranken NICE EPMB mit Antrieb NICE Robus 400, 600, 1000

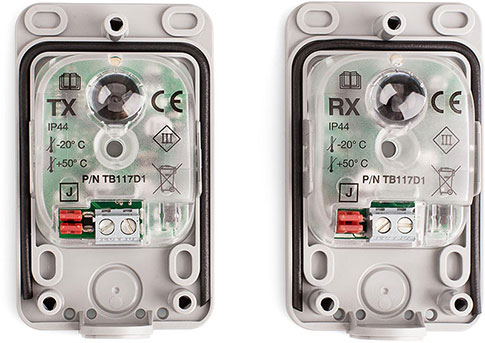

Innenansicht der Lichtschranken NICE EPMB für Torantriebe
